ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

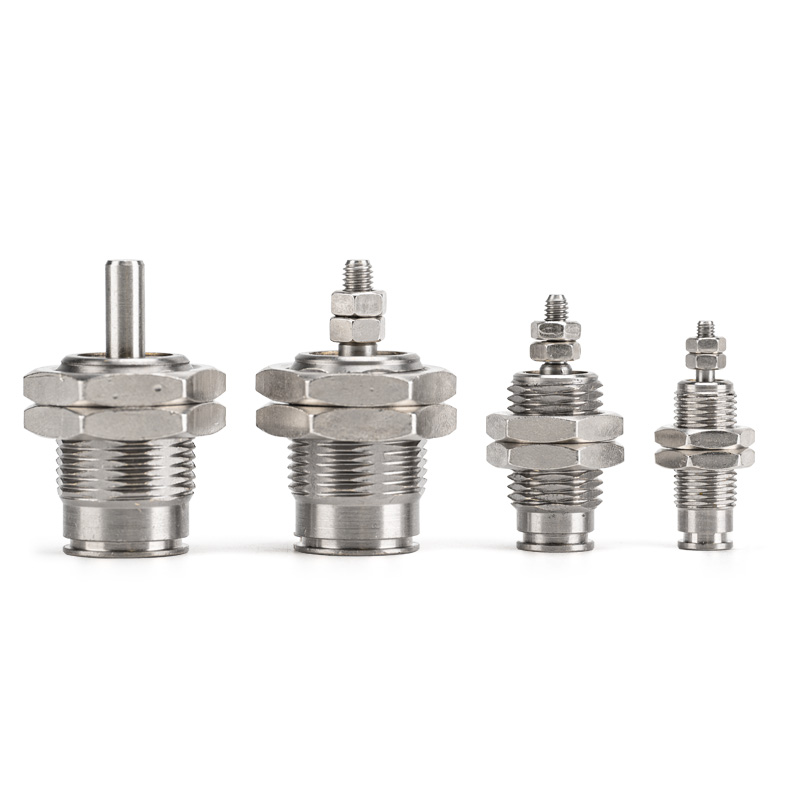

SOLH CJP সিরিজ হল একক অভিনয় স্প্রিং রিটার্ন পিন সিলিন্ডার। মূল বৈশিষ্ট্য: অতি-শর্ট বডি, ন্যূনতম ইনস্টলেশন পদচিহ্ন, একমুখী থ্রাস্ট এবং এয়ার কাট-অফের উপর স্বয়ংক্রিয় স্প্রিং রিসেট। সীমিত স্থান, হালকা লোড এবং উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক স্টেশনগুলির অধীনে একমুখী নির্ভুলতা পুশ-টান আন্দোলনের জন্য উপযুক্ত। এটি ক্ষুদ্রাকৃতির একক-দিক ড্রাইভিং অ্যাপ্লিকেশনের জন্য একটি ক্লাসিক মডেল।
-- ড্রাইভ মোড: একক অভিনয় (বসন্তের রিটার্ন)। বায়ু সরবরাহ করা হলে প্রসারিত করুন; নিরাপদ অপারেশনের জন্য বায়ুচাপ ছাড়াই বসন্তে স্বয়ংক্রিয়ভাবে প্রত্যাহার করুন।
-- বোরের মাপ: Ø4 / 6 / 10 / 16 মিমি, কভার মাইক্রো থেকে হালকা পেলোড রেঞ্জ (0.1~3kg)।
-- স্ট্রাকচার: হার্ড অ্যানোডাইজড ব্রাস বডি, স্টেইনলেস স্টিল পিস্টন রড, বিল্ট-ইন কুশন নেই। অতিরিক্ত সংক্ষিপ্ত রূপরেখা, প্যানেল মাউন্ট বা সরঞ্জামের ভিতরে ফ্লাশ এমবেডিংয়ের জন্য উপলব্ধ।
-- মাউন্টের ধরন: দুটি মূল কনফিগারেশন — প্যানেল মাউন্ট (বি) এবং ফ্লাশ মাউন্ট (এস)।
-- উপাদান এবং সিলিং: ব্রাস হাউজিং + NBR সিল, তেল-মুক্ত অপারেশন, পরিষ্কার এবং সামান্য তৈলাক্ত পরিবেশের সাথে সামঞ্জস্যপূর্ণ। যান্ত্রিক পরিষেবা জীবন ≥3 মিলিয়ন চক্র।
-- সেন্সর বিকল্প: বিল্ট-ইন ম্যাগনেটিক রিং সহ CDJP ভেরিয়েন্ট, বর্ধিত অবস্থান সনাক্তকরণের জন্য একটি চৌম্বকীয় সুইচ সমর্থন করে।
1. মডেল উদাহরণ: CJPB6-10
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| সিজেপি/সিডিজেপি |
সিরিজ |
কোড CJP = চৌম্বক রিং ছাড়া CDJP = বিল্ট-ইন ম্যাগনেটিক রিং |
| বি/এস |
মাউন্ট স্টাইল |
B = প্যানেল মাউন্ট S = ফ্লাশ এমবেডেড মাউন্ট |
|
6 |
বোরের আকার (মিমি) |
Ø4/6/10/16 |
|
10 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
5 / 10 / 15 |
| H4 |
টিউবিং বিকল্প |
H4 = OD4 PU টিউবিংয়ের জন্য উপযুক্ত (ঐচ্ছিক প্রত্যয়) |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- CJPB4-5: বোর 4, স্ট্রোক 5, প্যানেল মাউন্ট, কোন চৌম্বকীয় রিং নেই
-- CDJPS10-15: বোর 10, স্ট্রোক 15, ফ্লাশ এমবেডেড মাউন্ট, অন্তর্নির্মিত চুম্বক
-- CJPB6-10H4: বোর 6, স্ট্রোক 10, প্যানেল মাউন্ট, OD4 পুশ-ইন সংযোগ
|
প্যারামিটার আইটেম |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| বোর (মিমি) |
4 | 6 | 10 | 16 |
| স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
5/10/15 |
5/10/15 |
5/10/15 |
5/10/15 |
| অপারেটিং প্রেসার (MPa) |
0.3~0.7 |
0.2~0.7 |
০.১৫~০.৭ |
০.১৫~০.৭ |
| প্রসারিত থ্রাস্ট @0.5MPa (N) |
3.0 |
7.1 |
19.6 |
48.2 |
| স্প্রিং রিটার্ন ফোর্স (N) |
1.0 |
2.5 |
5.0 |
৯.৮ |
| পিস্টন গতি (মিমি/সেকেন্ড) |
50~500 (কোন অন্তর্নির্মিত কুশন নেই) |
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +70℃ (পাইপিংয়ের ভিতরে আইসিং নেই) |
|
|
|
| প্রায় নেট ওজন (গ্রাম) |
~6 |
~10 |
~22 |
~45 |
| এয়ার কানেকশন |
OD4 PU টিউবিংয়ের জন্য সরাসরি পুশ-ইন ফিটিং |
|
|
|
1. আল্ট্রা-কম্প্যাক্ট আউটলাইন ইনস্টলেশন স্থান সংরক্ষণ করে
-- অতিরিক্ত সংক্ষিপ্ত বডি মেশিনারি বা প্যানেল মাউন্টিং এর ভিতরে ফ্লাশ এম্বেডিং সমর্থন করে, স্ট্যান্ডার্ড সিলিন্ডারের তুলনায় 50% পর্যন্ত দখলকৃত স্থান কাটাতে পারে, অত্যন্ত সীমাবদ্ধ স্টেশনগুলির জন্য আদর্শ।
2. পাওয়ার-অফ রিসেট সহ একমুখী খোঁচা
-- একবার বায়ু সরবরাহ বন্ধ হয়ে গেলে বসন্ত প্রত্যাহার সক্রিয় হয়৷ ক্ল্যাম্পিং, ইজেকশন এবং স্টপ পজিশনিং একমুখী আন্দোলনের জন্য নিরাপদ।
3. দ্রুত প্রতিক্রিয়া এবং স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি অপারেশন
-- কুশন-মুক্ত কম-ঘর্ষণ সিলিং শর্ট-স্ট্রোকের পুনরাবৃত্তিমূলক কাজের জন্য ধারাবাহিক সাইক্লিং ≥250cpm সক্ষম করে।
4. তেল-মুক্ত অপারেশন এবং বর্ধিত সেবা জীবন
- পরিষ্কার কর্মশালার অবস্থার জন্য উপযুক্ত. ব্রাস বডি এবং টেকসই সিলিং গ্যারান্টি ≥3 মিলিয়ন রক্ষণাবেক্ষণ-মুক্ত চক্র।
5. নমনীয় মাউন্ট কনফিগারেশন
-- প্যানেল এবং ফ্লাশ এমবেডেড মাউন্ট উপলব্ধ; বিভিন্ন যান্ত্রিক ডিজাইনের সাথে মেলে রডের প্রান্ত সমতল বা গোলাকার হতে পারে।
1. মাউন্ট ফর্ম
-- প্যানেল মাউন্ট (B): সরঞ্জামের পৃষ্ঠে ফ্ল্যাঞ্জ স্থির, বাহ্যিক পুশ এবং টান মোশনের জন্য সুবিধাজনক
-- ফ্লাশ মাউন্ট (এস): বডি ইকুইপমেন্ট বোরে এম্বেড করা হয়েছে, মেশিনের ভিতরে সর্বোচ্চ জায়গা সাশ্রয়ের জন্য শুধুমাত্র পিস্টন রড উন্মুক্ত
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C এবং ইলেকট্রনিক্স: মাইক্রো পার্ট ক্ল্যাম্পিং, চিপ ইজেকশন, মিনিয়েচার জিগ ড্রাইভ, বোতামের স্থায়িত্ব পরীক্ষা
-- যথার্থ যন্ত্র: মিনি ভালভ স্যুইচিং, ফাইবার পজিশনিং, যন্ত্রের সূক্ষ্ম সমন্বয়, শর্ট-স্ট্রোক স্টপিং
-- সাধারণ অটোমেশন: উচ্চ-ফ্রিকোয়েন্সি লোডিং/আনলোডিং, লেবেল পিলিং, মাইক্রো কম্পোনেন্ট ট্রান্সফার, ইউনিডাইরেকশনাল ক্ল্যাম্পিং
-- চিকিৎসা সরঞ্জাম: ক্ষুদ্র যন্ত্রের এক্সটেনশন, মাইক্রো ফ্লুইড প্রপালশন, নির্ভুল অবস্থান নির্ধারণ সমাবেশ
1. পেলোডের উপর ভিত্তি করে বোর নির্বাচন
-- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg। রিজার্ভ ≥50% নিরাপত্তা মার্জিন।
2.স্ট্রোক নিশ্চিতকরণ
-- স্ট্যান্ডার্ড স্ট্রোক: 5/10/15 মিমি। ছোট স্ট্রোকগুলি আরও স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা প্রদান করে।
3. কনফিগারেশন মিল
-- অবস্থানের প্রতিক্রিয়া: বর্ধিত অবস্থান নিরীক্ষণ করতে অন্তর্নির্মিত চুম্বক প্লাস একটি M9B সুইচ সহ CDJP চয়ন করুন৷
-- মাউন্ট লেআউট: অভ্যন্তরীণ সরঞ্জাম ইনস্টলেশনের জন্য ফ্লাশ এমবেডেড মাউন্ট (এস); পৃষ্ঠ সমাবেশের জন্য প্যানেল মাউন্ট (বি)।
SOLH CJP সিঙ্গেল অ্যাক্টিং স্প্রিং রিটার্ন মাইক্রো পিন বায়ুসংক্রান্ত সিলিন্ডার প্যানেল এবং ফ্লাশ এমবেডেড মাউন্টিং বিকল্পগুলির সাথে অতি-শর্ট কমপ্যাক্ট বডি অফার করে; CDJP সংস্করণ চৌম্বকীয় সুইচ সনাক্তকরণ, একমুখী শর্ট-স্ট্রোক ইজেকশনের জন্য আদর্শ অর্থনৈতিক ক্ষুদ্রাকৃতির অ্যাকচুয়েটর, সীমাবদ্ধ-স্থান 3C-তে ক্ল্যাম্পিং এবং অবস্থান নির্ধারণের কাজ, নির্ভুল যন্ত্র এবং মেডিকেল অটোমেশন সরঞ্জাম সমর্থন করে।
