CKG1 (CKP1) সিরিজ ক্ল্যাম্প সিলিন্ডার | অ্যান্টি-ম্যাগনেটিক সুইচ সহ রড-মাউন্ট করা হেভি-ডিউটি ​​সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

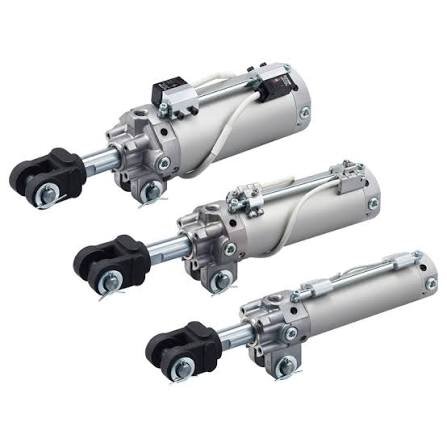

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত পার্থক্য

     SOLH CKG1/CKP1 সিরিজ হল রড-মাউন্ট করা হেভি-ডিউটি ​​ক্ল্যাম্পিং সিলিন্ডার যা বিশেষভাবে ঢালাই এবং শক্তিশালী চৌম্বকীয় হস্তক্ষেপের পরিবেশের জন্য ডিজাইন করা হয়েছে। 50 মিমি থেকে 200 মিমি পর্যন্ত স্ট্যান্ডার্ড স্ট্রোক সহ φ40/50/63 মিমি বোর আকারে উপলব্ধ, এই সিরিজটি 3-দিক মাউন্টিং সমর্থনকারী মূল অ্যান্টি-স্ট্রং ম্যাগনেটিক ফিল্ড ম্যাগনেটিক সুইচ দিয়ে সজ্জিত। কমপ্যাক্ট লাইটওয়েট স্ট্রাকচার, তীব্র চৌম্বকীয় হস্তক্ষেপের অধীনে স্থিতিশীল অপারেশন, ভারী ক্ল্যাম্পিং বল এবং সামঞ্জস্যযোগ্য গতির বৈশিষ্ট্যযুক্ত, এটি আর্ক ওয়েল্ডিং/স্পট ওয়েল্ডিং ফিক্সচার, মেশিন টুল ফিক্সিং এবং স্বয়ংক্রিয় ভারী-লোড ক্ল্যাম্পিং স্টেশনগুলিতে পুরোপুরি প্রযোজ্য। সিরিজটি দুটি মডেলে বিভক্ত: স্ট্যান্ডার্ড বিল্ট-ইন ম্যাগনেটিক রিং সহ CKG1 এবং বিভিন্ন অ্যান্টি-ম্যাগনেটিক প্রয়োজনীয়তার জন্য হাই-পাওয়ার বিল্ট-ইন ম্যাগনেটিক রিং সহ CKP1।

1.1 সিরিজ কার্যকরী বিভাগ

     • CKG1 (স্ট্যান্ডার্ড ম্যাগনেটিক রিং): D-P3DWA / D-P4DW অ্যান্টি-ম্যাগনেটিক সুইচগুলির সাথে মিলেছে। সাধারণ শক্তিশালী চৌম্বকীয় পরিবেশ এবং আর্ক ওয়েল্ডিং স্প্ল্যাশ-প্রুফ পরিস্থিতিতে জন্য উপযুক্ত। ঐচ্ছিক স্প্ল্যাশ-প্রুফ কোড: -XC88 / -XC89 / -XC91, প্রচলিত ওয়েল্ডিং স্টেশনগুলির জন্য সাশ্রয়ী এবং স্থিতিশীল অ্যান্টি-হস্তক্ষেপ কর্মক্ষমতা প্রদান করে।

    • CKP1 (উচ্চ শক্তির চৌম্বক রিং): উন্নত বিল্ট-ইন শক্তিশালী চৌম্বকীয় রিং দিয়ে সজ্জিত এবং D-P79WSE / D-P74L / Z উচ্চ-গ্রেড অ্যান্টি-ম্যাগনেটিক সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। এটি শক্তিশালী বিরোধী চৌম্বক হস্তক্ষেপ ক্ষমতা এবং আরো স্থিতিশীল সংকেত আনয়ন প্রদান করে, উচ্চ-চৌম্বক-ক্ষেত্র এবং উচ্চ-ফ্রিকোয়েন্সি ঢালাই কাজের অবস্থার জন্য আদর্শ।

1.2 অনন্য রড-মাউন্ট করা কাঠামো

     চৌম্বকীয় সুইচ মাউন্টিং রডটি পিস্টন রডের পাশে অবিচ্ছিন্নভাবে ডিজাইন করা হয়েছে, 3-দিক ইনস্টলেশন (উপরে/বাম/ডান) সমর্থন করে। এমবেডেড লেআউট ফিক্সচারের হস্তক্ষেপ এবং যান্ত্রিক সংঘর্ষ এড়ায়, কমপ্যাক্ট ওয়েল্ডিং ফিক্সচার লেআউটগুলিতে নমনীয় তারের এবং স্থিতিশীল সংকেত সনাক্তকরণ নিশ্চিত করে।

1.3 কমপ্যাক্ট আপগ্রেড এবং বিনিময়যোগ্য ডিজাইন

     অপ্টিমাইজড সিলিন্ডারের বডি স্ট্রাকচার CKP1-40 মডেলের জন্য সামগ্রিক দৈর্ঘ্য 7 মিমি ছোট করে, যার সামগ্রিক ওজন 7% হ্রাস পায়। φ63-150mm মডেলটির ওজন মাত্র 1.82kg। ঐতিহ্যগত পুরানো-টাইপ CK1 সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য ইনস্টলেশন মাত্রা, ফিক্সচার কাঠামো পরিবর্তন না করে সরাসরি প্রতিস্থাপন এবং আপগ্রেড উপলব্ধি করা।

1.4 হেভি-ডিউটি ​​এবং টেকসই কর্মক্ষমতা

     স্থিতিশীল ক্ল্যাম্পিং এবং রিলিজিং মোশনের জন্য স্ট্যান্ডার্ড ডবল-এন্ড এয়ার বাফার সহ ডবল-অভিনয় দ্বিমুখী নিয়ন্ত্রণযোগ্য কাঠামো গ্রহণ করে। পিস্টন রড হার্ড ক্রোম প্লেটিং চিকিত্সার মধ্য দিয়ে যায়, এবং সিলিন্ডার বডি কঠোর অ্যানোডাইজিং প্রক্রিয়া গ্রহণ করে, চমৎকার পরিধান প্রতিরোধ এবং প্রভাব প্রতিরোধের উপলব্ধি করে। তেল-মুক্ত নকশা কম রক্ষণাবেক্ষণ সহ পরিষ্কার পরিবেশ এবং কঠোর ঢালাই কাজের অবস্থার সাথে খাপ খায়।

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

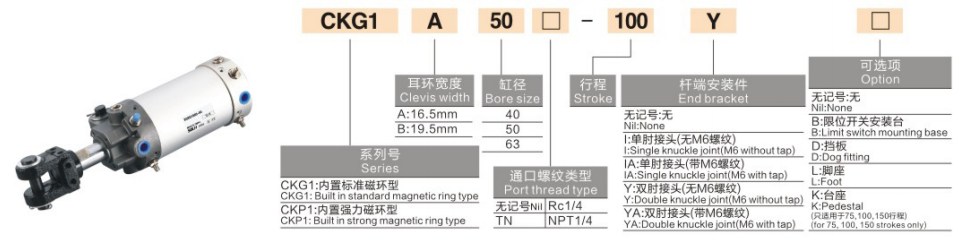

  1. আদর্শ মডেল উদাহরণ: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • CKG1 স্ট্যান্ডার্ড ম্যাগনেটিক কনফিগারেশন: CKG1A63-50YZ-P4DWL (স্ট্যান্ডার্ড ম্যাগনেটিক রিং, 16.5 মিমি চোখের প্রস্থ, φ63 বোর, 50 মিমি স্ট্রোক, রড-মাউন্ট করা, P4DWL অ্যান্টি-ম্যাগনেটিক সুইচ সহ)

     • CKP1 হাই-পাওয়ার ম্যাগনেটিক কনফিগারেশন: CKP1B40-75Z-P79WSE (হাই-পাওয়ার ম্যাগনেটিক রিং, 19.5 মিমি হেভি-ডিউটি ​​চোখের প্রস্থ, φ40 বোর, 75 মিমি স্ট্রোক, রড-মাউন্ট করা, P79WSE উচ্চ-গ্রেড অ্যান্টি-ম্যাগনেটিক সুইচ সহ)

3. সাধারণ প্রযুক্তিগত পরামিতি (20℃, 0.5MPa স্ট্যান্ডার্ড কন্ডিশন)

  3.1 মৌলিক স্পেসিফিকেশন

     • অপারেশন মোড: ডাবল-অ্যাক্টিং (দ্বিমুখী নিয়ন্ত্রণযোগ্য ক্ল্যাম্পিং / রিলিজিং)

     • কাজের চাপ পরিসীমা: 0.05~1.0MPa; প্রুফ প্রেসার: 1.5MPa

     • পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (চৌম্বকীয় সুইচ সহ); -10℃~70℃ (সুইচ ছাড়া)

     • পিস্টন অপারেটিং গতি: 50~300mm/s (থ্রেড স্পিড রেগুলেশন, নন-প্রসারিত সিলিন্ডার বডি)

     • বাফার মোড: স্ট্যান্ডার্ড ডাবল-এন্ড এয়ার বাফার; ঐচ্ছিক উন্নত ডাবল-এন্ড এয়ার বাফার (-X1515)

     • তৈলাক্তকরণ মোড: তেল-মুক্ত অপারেশন

     • চৌম্বক সুইচ বৈশিষ্ট্য: পেশাদার বিরোধী শক্তিশালী চৌম্বক ক্ষেত্র নকশা, একচেটিয়া 3-দিক রড-মাউন্ট ইনস্টলেশন

3.2 তাত্ত্বিক ক্ল্যাম্পিং ফোর্স (ইউনিট: kN @0.5MPa)

3.3 পণ্যের ওজন (ইউনিট: কেজি @100 মিমি স্ট্রোক)

4. অ্যান্টি-স্ট্রং ম্যাগনেটিক সুইচ ম্যাচিং (রড-মাউন্টেড টাইপের মূল সুবিধা)

     ইনস্টলেশন এবং পরিবেশগত সুবিধা: ইন্টিগ্রেটেড সুইচ রড গঠন নির্বিচারে 3-দিক ইনস্টলেশন সমর্থন করে, কার্যকরভাবে ঢালাই স্ল্যাগ জমা এবং ফিক্সচার যান্ত্রিক হস্তক্ষেপ এড়ানো। মিলিত সুইচগুলি পেশাদার স্প্ল্যাশ-প্রুফ এবং ডাস্ট-প্রুফ ডিজাইন গ্রহণ করে, স্থিতিশীল এবং নির্ভরযোগ্য সিগন্যাল আউটপুট সহ কঠোর এবং জটিল ঢালাই কাজের পরিবেশের সাথে পুরোপুরি অভিযোজিত হয়।

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • ঢালাই ফিক্সচার স্টেশন: আর্ক ওয়েল্ডিং এবং স্পট ওয়েল্ডিং ওয়ার্কপিস ক্ল্যাম্পিং, স্প্ল্যাশ-প্রুফ পজিশনিং এবং ওয়েল্ডিং টুলিং ফিক্সিংয়ের জন্য বিশেষ। পেশাদার অ্যান্টি-ম্যাগনেটিক এবং অ্যান্টি-স্প্ল্যাশ ডিজাইন শক্তিশালী চৌম্বকীয় পরিবেশে ঢালাইয়ের ক্ষেত্রে সংকেত প্রবাহ এবং ব্যর্থতার সমস্যার সমাধান করে।

     • মেশিন টুল ও মেশিনিং সেন্টার: ভারী-লোড ওয়ার্কপিস ফিক্সিং, ছাঁচ ক্ল্যাম্পিং এবং শর্ট-স্ট্রোক সুনির্দিষ্ট অবস্থানে প্রয়োগ করা হয়। উচ্চ ক্ল্যাম্পিং ফোর্স এবং চমৎকার অ্যান্টি-ডিফ্লেকশন ক্ষমতা স্থিতিশীল প্রক্রিয়াকরণ সহনশীলতা নিশ্চিত করে।

     • স্বয়ংক্রিয় হেভি-ডিউটি ​​স্টেশন: ভারী তৃণশয্যা ক্ল্যাম্পিং, স্থানান্তর সীমাবদ্ধ এবং ফ্লিপিং প্রক্রিয়া পজিশনিং জন্য উপযুক্ত. এটি শক্তিশালী পরিবেশগত হস্তক্ষেপ প্রতিরোধের সাথে সামঞ্জস্যপূর্ণ এবং স্থিতিশীল চক্রীয় ক্রিয়া সরবরাহ করে।

     • শক্তিশালী চৌম্বক ক্ষেত্র কাজ এলাকা: ইলেক্ট্রোম্যাগনেটের সাথে মিলে যাওয়া স্টেশনগুলির জন্য পারফেক্ট, উচ্চ-ফ্রিকোয়েন্সি মোটরের কাছে ক্ল্যাম্পিং এবং শক্তিশালী চৌম্বকীয় হস্তক্ষেপ অঞ্চলে অবস্থান। ডেডিকেটেড অ্যান্টি-ম্যাগনেটিক সুইচ 100% নির্ভরযোগ্য অবস্থান সংকেত গ্যারান্টি দেয়।

6. CKG1 বনাম CKP1 সিরিজ দ্রুত তুলনা

7. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. বোর সাইজ নির্বাচন: প্রকৃত ক্ল্যাম্পিং লোডের উপর ভিত্তি করে বোরের আকার নির্বাচন করুন। নিয়মটি অনুসরণ করুন: তাত্ত্বিক ক্ল্যাম্পিং বল ≥ প্রকৃত লোড × 1.5 নিরাপত্তা ফ্যাক্টর। হালকা লোডের জন্য φ40, মাঝারি লোডের জন্য φ50, ভারী লোড কাজের অবস্থার জন্য φ63।

   2. স্ট্রোক নির্বাচন: স্ট্যান্ডার্ড স্ট্রোক 50mm থেকে 200mm পর্যন্ত। ক্ল্যাম্পিং অ্যাকশনের সময় যান্ত্রিক হস্তক্ষেপ রোধ করতে ওয়ার্কপিসের উচ্চতা অনুযায়ী 5~10 মিমি অতিরিক্ত স্ট্রোক মার্জিন সংরক্ষণ করুন।

   3. কনফিগারেশন ম্যাচিং

￮ চৌম্বক রিং এবং সুইচ: সাধারণ ঢালাই পরিবেশের জন্য CKG1 + P4DW বেছে নিন; উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-হস্তক্ষেপ ওয়েল্ডিং স্টেশনের জন্য CKP1 + P79WSE নির্বাচন করুন।

￮ চোখের প্রস্থ স্পেসিফিকেশন: C=12.5mm সংকীর্ণ ইনস্টলেশন স্থান জন্য; সাধারণ সাধারণ ব্যবহারের জন্য A=16.5mm; ভারী-লোড ক্ল্যাম্পিং পরিস্থিতির জন্য B=19.5mm।

এক বাক্যের সারাংশ

     SOLH CKG1/CKP1 সিরিজের রড-মাউন্ট করা হেভি-ডিউটি ​​ক্ল্যাম্প সিলিন্ডার হল ওয়েল্ডিং শিল্পের জন্য পেশাদার অ্যান্টি-ম্যাগনেটিক বায়ুসংক্রান্ত সমাধান, 3-দিক সুইচ ইনস্টলেশন, তেল-মুক্ত অপারেশন, স্ট্যান্ডার্ড এয়ার বাফার এবং বিনিময়যোগ্য ইনস্টলেশন আকারের বৈশিষ্ট্যযুক্ত। CKG1 সাশ্রয়ী অ্যান্টি-এসি চৌম্বকীয় কর্মক্ষমতা প্রদান করে, যখন আপগ্রেড করা CKP1 উচ্চতর AC/DC অ্যান্টি-হস্তক্ষেপ ক্ষমতা প্রদান করে, উভয়ই জটিল শক্তিশালী চৌম্বকীয় এবং ঢালাই পরিবেশে স্থিতিশীল ভারী ক্ল্যাম্পিংয়ের জন্য আদর্শ।
