ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

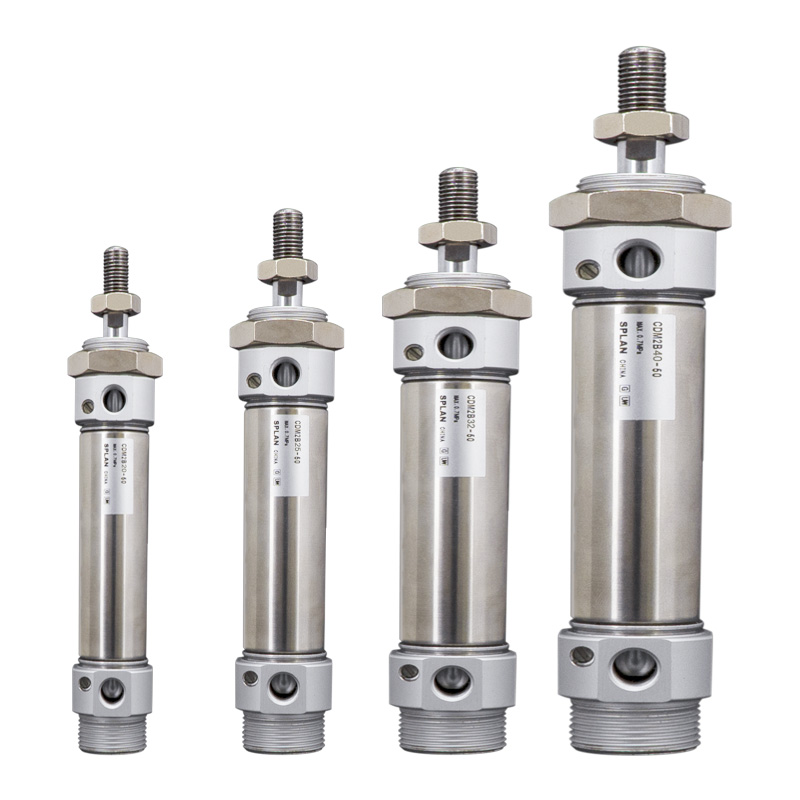

SOLH CM2 / CDM2 হল JIS B 8356 স্ট্যান্ডার্ড রাউন্ড স্টেইনলেস স্টিল সিলিন্ডার, বোরের আকার φ20/25/32/40mm। পারফরম্যান্স মাইক্রো মিনি সিলিন্ডার এবং স্ট্যান্ডার্ড সিলিন্ডারের মধ্যে অবস্থিত। মূল সুবিধা: জারা প্রতিরোধ, দীর্ঘ সেবা জীবন, বৈচিত্রপূর্ণ মাউন্ট বিকল্প, কমপ্যাক্ট মাঝারি থ্রাস্ট আউটপুট। খাদ্য, ফার্মাসিউটিক্যাল, ইলেকট্রনিক্স, প্যাকেজিং এবং পরিষ্কার অটোমেশন মাঝারি-লোড স্টেশনগুলির জন্য ব্যাপকভাবে গৃহীত।
1. স্ট্যান্ডার্ড: JIS B 8356 মেনে চলে, সার্বজনীন মাউন্টিং মাত্রা সহ গোলাকার বডি।
2. উপাদান: 304 স্টেইনলেস স্টীল ব্যারেল, পিস্টন রড এবং শেষ ক্যাপ, মরিচা-প্রমাণ, আর্দ্র, দুর্বল অ্যাসিড, দুর্বল ক্ষার এবং পরিষ্কার পরিবেশ প্রতিরোধী।
3. গঠন: থ্রেড দ্বারা লক করা শেষ ক্যাপ, সোজা বৃত্তাকার রূপরেখা, উচ্চ যান্ত্রিক শক্তি এবং সহজ রক্ষণাবেক্ষণ।
4. অপারেশন ভেরিয়েন্ট
-- CM2B ডাবল অ্যাক্টিং: উভয় প্রান্তে এয়ার সাপ্লাই, সবচেয়ে জনপ্রিয় স্ট্যান্ডার্ড মডেল
-- CM2S / CM2T একক অভিনয়: S=স্প্রিং রিটার্ন; টি = বসন্ত প্রসারিত, এয়ার কাট-অফের পরে স্বয়ংক্রিয় রিসেট
-- CM2W ডাবল রড: রড উভয় দিকে প্রসারিত, সিঙ্ক্রোনাস চলাচল, কার্যকর ভ্রমণ দ্বিগুণ
-- CM2K নন-রোটেটিং রড: হেক্সাগোনাল পিস্টন রড, সুনির্দিষ্ট অবস্থানের জন্য অ্যান্টি-টুইস্ট
5. কুশন: স্ট্যান্ডার্ড রাবার কুশন; বায়ু কুশন (প্রত্যয় A) উচ্চ গতির অধীনে প্রভাব শব্দ কমাতে ঐচ্ছিক।
6. সিলিং: তেল জলাধার খাঁজ সঙ্গে কম ঘর্ষণ দ্বিমুখী সীল. কম প্রারম্ভিক চাপ, তেল-মুক্ত অপারেশন, পরিষেবা জীবন ≥8 মিলিয়ন চক্র।
7. অবস্থান সনাক্তকরণ: CDM2 সংস্করণ বিল্ট-ইন চৌম্বক রিং দিয়ে সজ্জিত, পিস্টন অবস্থানের প্রতিক্রিয়ার জন্য M9B/A93/Z73 চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ।

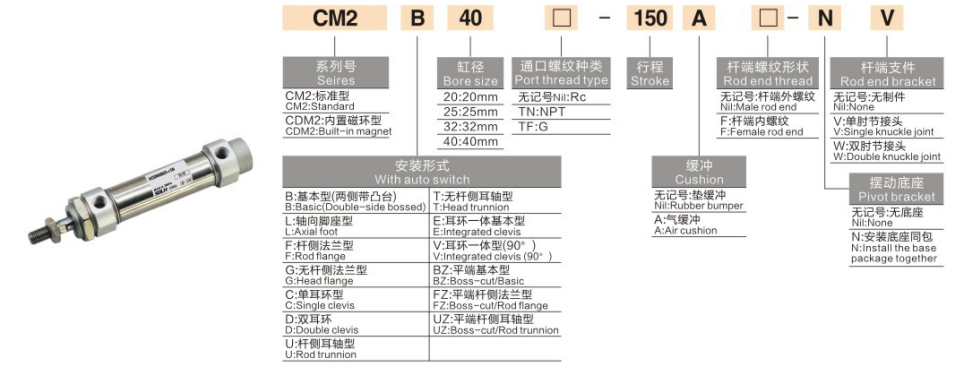

1. মডেল উদাহরণ: CDM2B20-100A-B
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| CM2/CDM2 |
সিরিজ কোড |
CM2 = চৌম্বক বলয় ছাড়া CDM2 = বিল্ট-ইন ম্যাগনেটিক রিং |
| B/S/T/W/K |
অ্যাকশন টাইপ |
বি = ডাবল অ্যাক্টিং এস = একক অভিনয় বসন্ত রিটার্ন T=একক অভিনয় স্প্রিং এক্সটেনড W=ডাবল রড K=অ-ঘূর্ণায়মান রড |
| 20/25/32/40 |
বোরের আকার (মিমি) |
φ20 / 25 / 32 / 40 |
|
100 |
স্ট্যান্ডার্ড স্ট্রোক |
সর্বোচ্চ ডাবল অভিনয়ের জন্য 300 মিমি একক অভিনয়ের জন্য সর্বোচ্চ 100 মিমি |
|
A |
কুশন অপশন |
ফাঁকা = রাবার কুশন; A=এয়ার কুশন |
|
B |
সুইচ গ্রুভ |
A=ট্র্যাক খাঁজ; B = ইস্পাত ব্যান্ড খাঁজ (ব্যাপকভাবে ব্যবহৃত) |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- CDM2B25-50-B：Bore25, স্ট্রোক50, ডাবল অ্যাক্টিং, বিল্ট-ইন ম্যাগনেট, রাবার কুশন
-- CDM2S32-75-B：Bore32, stroke75, একক অভিনয় স্প্রিং রিটার্ন
-- CDM2K40-100-B：Bore40, stroke100, অ-ঘূর্ণায়মান ষড়ভুজ পিস্টন রড
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| বোর রেঞ্জ |
φ20, 25, 32, 40 মিমি |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং: 0.1~1.0MPa একক অভিনয়: 0.2~1.0MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +70℃；-10 ~ +60℃ চুম্বক সজ্জিত সংস্করণের জন্য |
| পিস্টন গতি |
50 ~ 750 মিমি/সেকেন্ড |
| কুশন |
স্ট্যান্ডার্ড রাবার কুশন; এয়ার কুশন (A) ঐচ্ছিক |
| এয়ার পোর্ট থ্রেড |
RC1/8 (φ20/25/32), RC1/4 (φ40) |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন উপলব্ধ |
| স্ট্রোক সহনশীলতা |
±1.4 মিমি |
1. ডাবল অ্যাক্টিং CM2B
|
বোর (মিমি) |
খোঁচা (N) |
পুল ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
2. একক অভিনয় CM2S (স্প্রিং রিটার্ন @0.5MPa)
|
বোর (মিমি) |
খোঁচা (N) |
স্প্রিং রিটার্ন ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
1. মাউন্ট অপশন
-- B বেসিক টাইপ: শেষ ক্যাপ থ্রেডের মাধ্যমে সরাসরি ইনস্টলেশন (সবচেয়ে সাধারণ)
-- L ফুট মাউন্ট: অক্ষীয় পাদদেশ বন্ধনী ফিক্সিং
-- F/G ফ্ল্যাঞ্জ: রড-সাইড ফ্ল্যাঞ্জ/হেড-সাইড ফ্ল্যাঞ্জ
-- C/D ক্লিভিস: একক ক্লিভিস/ডাবল ক্লিভিস
-- ই ট্রুনিওন: সুইং মোশনের জন্য হেড-সাইড ট্রুনিয়ন
3. প্রধান ডেরিভেটিভ সিরিজ
-- CDM2B: বিল্ট-ইন চুম্বকের সাথে স্ট্যান্ডার্ড ডাবল অ্যাক্টিং
-- CDM2S/T: একক অভিনয় বসন্ত রিটার্ন/বসন্ত প্রসারিত
-- CDM2W: ডাবল রড ডবল অ্যাক্টিং
-- CDM2K: অ-ঘূর্ণায়মান হেক্সাগোনাল পিস্টন রড
-- CDM2R: সীমিত অক্ষীয় স্থানের জন্য স্লিম ডাইরেক্ট মাউন্ট সংস্করণ
1. বোর নির্বাচন: প্রয়োজনীয় থ্রাস্ট এবং অনুভূমিক লোড গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; মাঝারি-লোড অ্যাপ্লিকেশনের জন্য অগ্রাধিকারমূলকভাবে CM2 নির্বাচন করুন।
2. স্ট্রোক নিশ্চিতকরণ: 10~20mm অতিরিক্ত ভ্রমণ মার্জিন যোগ করুন; সর্বোচ্চ স্ট্রোক: ডবল অভিনয় ≤300mm, একক অভিনয় ≤100mm.
3. কনফিগারেশন মিল
-- অপারেশন: ডাবল অ্যাক্টিং → বি; একক অভিনয় স্প্রিং রিটার্ন → এস; অ্যান্টি-টুইস্ট প্রয়োজনীয়তা → কে
-- কুশন: উচ্চ-গতির পারস্পরিক গতির জন্য প্রত্যয় A (এয়ার কুশন) যোগ করুন
-- অবস্থানের প্রতিক্রিয়া: CDM2 চুম্বক সজ্জিত মডেল চয়ন করুন, M9B/A93 চৌম্বকীয় সুইচগুলির সাথে মেলে
SOLH CM2/CDM2 JIS স্ট্যান্ডার্ড স্টেইনলেস স্টীল রাউন্ড নিউম্যাটিক সিলিন্ডার আমদানি করা CM2 সিরিজের সাথে সম্পূর্ণ বিনিময়যোগ্য, ডাবল অ্যাক্টিং, সিঙ্গেল অ্যাক্টিং, ডাবল রড এবং নন-রোটেটিং রড ভেরিয়েন্ট, মাল্টিপল মাউন্টিং অপশন, খাবারের জন্য আদর্শ মিডিয়াম-থ্রাস্ট লিনিয়ার অ্যাকচুয়েটর, মেডিক্যাল এবং ইলেকট্রনিক্স ক্লিনিং ইকুইপমেন্ট।
