CM3 সিরিজ সংক্ষিপ্ত স্টেইনলেস স্টীল মিনি সিলিন্ডার | নতুন প্রজন্মের আল্ট্রা-কম্প্যাক্ট বায়ুসংক্রান্ত সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

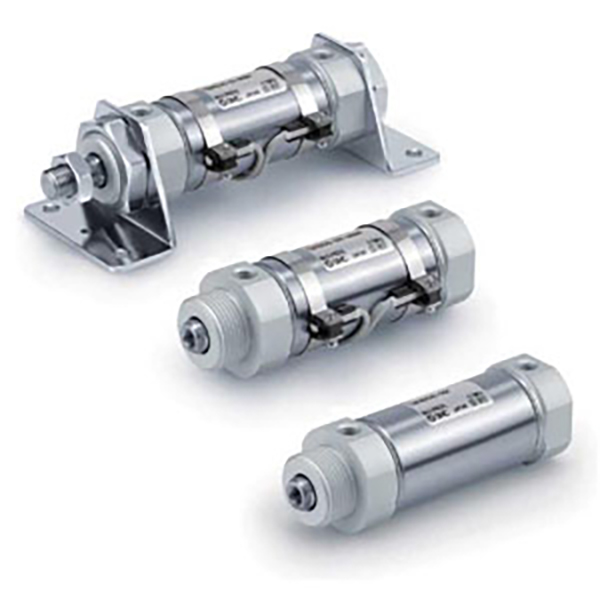

     SOLH CM3/CDM3 সিরিজ হল একটি নতুন প্রজন্মের শর্ট-টাইপ স্টেইনলেস স্টীল মিনি সিলিন্ডার যা প্রথাগত CM2 সিরিজের আপগ্রেড প্রতিস্থাপন হিসাবে অপ্টিমাইজ করা হয়েছে। এটি φ20 থেকে φ40 পর্যন্ত বোরের মাপ কভার করে, CM2 এর তুলনায় সর্বাধিক 29mm দৈর্ঘ্য এবং 21% হালকা ওজন কমানোর বৈশিষ্ট্যযুক্ত। আল্ট্রা-কম্প্যাক্ট বডি, পূর্ণ 304 স্টেইনলেস স্টিল নির্মাণ, তেল-মুক্ত অপারেশন এবং 4-ওয়ে পাইপিং ডিজাইনের সাথে, এটি স্থান-সীমিত, আর্দ্র, দুর্বল অ্যাসিড এবং ক্ষার এবং পরিষ্কার কাজের অবস্থার সাথে পুরোপুরি খাপ খায়। মাঝারি-লোড নির্ভুলতা রৈখিক গতি কার্যের জন্য খাদ্য, চিকিৎসা, ইলেকট্রনিক্স এবং প্যাকেজিং শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

  1.1 স্ট্যান্ডার্ড এবং প্রিমিয়াম উপাদান নির্মাণ

     JIS B 8356 বিনিময়যোগ্য মানগুলির সাথে সম্পূর্ণরূপে অনুগত। সম্পূর্ণ সিলিন্ডার টিউব, পিস্টন রড এবং শেষ কভারগুলি উচ্চ-মানের 304 স্টেইনলেস স্টীল গ্রহণ করে, চমৎকার মরিচা-প্রমাণ এবং জারা-প্রতিরোধী কর্মক্ষমতা প্রদান করে। এটি স্থিরভাবে আর্দ্র পরিবেশে, দুর্বল অ্যাসিড/দুর্বল ক্ষারীয় কাজের অবস্থা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতার সাথে পরিষ্কার উত্পাদন কর্মশালায় কাজ করে।

  1.2 ইন্টিগ্রেটেড আল্ট্রা-কম্প্যাক্ট স্ট্রাকচার

     শেষ কভার থ্রেড লকিং এবং ইন্টিগ্রেটেড সিলিন্ডার টিউব গঠন গ্রহণ, সামগ্রিক আকার ব্যাপকভাবে ছোট করা হয়. উদ্ভাবনী 4-উপায় পাইপিং ডিজাইন (90° ব্যবধান) অতি-উচ্চ মাউন্টিং স্বাধীনতা প্রদান করে, সরু সরঞ্জাম স্থানের ইনস্টলেশন সমস্যা সমাধান করে এবং স্বয়ংক্রিয় স্টেশনগুলির নমনীয় বিন্যাস উপলব্ধি করে।

  1.3 সম্পূর্ণ দৃশ্যকল্প কভারেজের জন্য বৈচিত্র্যময় গতির ধরন

     • ডাবল অ্যাক্টিং (CM3B) : ডুয়াল-এন্ড এয়ার ইনটেক রেসিপ্রোকেটিং মোশন, স্ট্যান্ডার্ড স্বয়ংক্রিয় রৈখিক ড্রাইভিংয়ের জন্য সবচেয়ে সর্বজনীন টাইপ।

     • একক অভিনয় (CM3S/T) : S = স্প্রিং রিটার্ন, T = বসন্ত প্রসারিত; নিরাপত্তা অগ্রাধিকার পরিস্থিতিতে পাওয়ার বন্ধ করার পরে স্বয়ংক্রিয় রিসেট।

     • ডাবল রড (CM3W) : ডুয়াল-এন্ড রড আউটপুট, সিঙ্ক্রোনাস স্থিতিশীল আন্দোলন এবং বিশেষ সংযোগ প্রক্রিয়ার জন্য দ্বিগুণ কার্যকর স্ট্রোক।

     • নন-রোটেটিং রড (CM3K) : হেক্সাগোনাল অ্যান্টি-টরশন পিস্টন রড, উচ্চ-নির্ভুল অবস্থানের প্রয়োজনীয়তার জন্য অপারেশনের সময় শূন্য ঘূর্ণন।

  1.4 হাই-এন্ড সিলিং এবং দীর্ঘ পরিষেবা জীবন

     কম-ঘর্ষণ দ্বিমুখী সিলিং রিং এবং অন্তর্নির্মিত তেল স্টোরেজ খাঁজ দিয়ে সজ্জিত, সিলিন্ডারে অতি-লো প্রারম্ভিক চাপ এবং স্থিতিশীল অপারেশন বৈশিষ্ট্য রয়েছে। স্ট্যান্ডার্ড তেল-মুক্ত তৈলাক্তকরণ নকশা পরিষ্কার শিল্প মান পূরণ করে। অপ্টিমাইজ করা পরিধান-প্রতিরোধী কাঠামো 8 মিলিয়নেরও বেশি চক্রের পরিষেবা জীবন নিশ্চিত করে, যা সরঞ্জাম রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি ব্যাপকভাবে হ্রাস করে।

  1.5 নমনীয় বাফার এবং আনয়ন কনফিগারেশন

     মৌলিক শক শোষণ এবং শব্দ কমানোর জন্য স্ট্যান্ডার্ড রাবার বাফার; শেষ প্রভাব দূর করতে উচ্চ গতির ঘন ঘন অপারেশনের জন্য ঐচ্ছিক এ-টাইপ এয়ার বাফার। CDM3 মডেল বিল্ট-ইন ম্যাগনেটিক রিং সহ আসে, রিয়েল-টাইম পজিশন সিগন্যাল ফিডব্যাক এবং PLC স্বয়ংক্রিয় লিঙ্কেজ নিয়ন্ত্রণের জন্য M9B/A93/Z73 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ; সাধারণ চক্রীয় গতির জন্য CM3 অ-চৌম্বকীয় সংস্করণ।

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল স্ট্রাকচার: CDM3B25-100Z

 2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • ম্যাগনেটিক ডাবল অ্যাক্টিং মডেল: CDM3B32-50Z (φ32 বোর, 50mm স্ট্রোক, বিল্ট-ইন ম্যাগনেটিক রিং, ডবল অ্যাক্টিং)

     • একক অভিনয় বসন্ত রিটার্ন মডেল: CDM3S20-25Z (φ20 বোর, 25mm স্ট্রোক, স্প্রিং রিসেট)

     • অ-ঘূর্ণায়মান যথার্থ মডেল: CDM3K40-100Z (φ40 বোর, 100mm স্ট্রোক, হেক্সাগোনাল অ্যান্টি-টরশন রড)

3. মূল প্রযুক্তিগত পরামিতি (স্ট্যান্ডার্ড টাইপ)

4. 0.5MPa তাত্ত্বিক থ্রাস্ট এবং টেনশন ডেটা

 4.1 ডাবল অ্যাক্টিং (CM3B) থ্রাস্ট এবং টেনশন টেবিল

  4.2 একক অভিনয় (CM3S স্প্রিং রিটার্ন) পারফরম্যান্স টেবিল

5. মাউন্টিং প্রকার এবং ডেরিভেটিভ মডেল

  5.1 বৈচিত্রপূর্ণ মাউন্টিং পদ্ধতি

     • B মৌলিক প্রকার: শেষ কভার থ্রেডের মাধ্যমে সরাসরি ইনস্টলেশন, সবচেয়ে সর্বজনীন এবং সাশ্রয়ী মাউন্টিং পদ্ধতি।

     • এল ফুট মাউন্ট: স্থিতিশীল অনুভূমিক ইনস্টলেশনের জন্য অক্ষীয় পাদদেশ বন্ধনী দ্বারা সংশোধন করা হয়েছে.

     • F/G ফ্ল্যাঞ্জ মাউন্ট: উল্লম্ব স্থির অবস্থানের জন্য রড-সাইড / রড-লেস সাইড ফ্ল্যাঞ্জ ইনস্টলেশন।

     • সি/ডি ক্লেভিস মাউন্ট: একক ক্লিভিস / ডবল ক্লিভিস সংযোগ সুইং এবং লিঙ্কেজ পরিস্থিতির জন্য।

     • ই ট্রুনিয়ন মাউন্ট: নমনীয় সুইং মোশনের জন্য রড-লেস সাইড ট্রুনিয়ন স্ট্রাকচার।

  5.2 কোর ডেরিভেটিভ সিরিজ

     • CDM3B: ম্যাগনেটিক ডাবল অ্যাক্টিং টাইপ (স্ট্যান্ডার্ড মূলধারার মডেল)

     • CDM3S/T: চৌম্বক একক অভিনয়ের ধরন (বসন্ত রিটার্ন / বসন্ত প্রসারিত)

     • CDM3W: চৌম্বক ডবল রড ডবল অভিনয় টাইপ

     • CDM3K: চৌম্বকীয় অ-ঘূর্ণায়মান ষড়ভুজ রড টাইপ

     • CDM3R: চরম স্থান-সীমিত স্টেশনগুলির জন্য সরাসরি অতি-পাতলা মাউন্টিং টাইপ

6. CM3 বনাম CM2 নির্বাচন তুলনা

7. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

     1. বোর নির্বাচন: প্রকৃত লোড ওজন অনুযায়ী বোরের আকার নিশ্চিত করুন, 50% এর কম নিরাপত্তা মার্জিন সংরক্ষণ করুন। মাঝারি-থ্রাস্ট, পরিষ্কার এবং জারা-প্রতিরোধী কাজের অবস্থার জন্য CM3 সিরিজকে অগ্রাধিকার দিন।

     2. স্ট্রোক নির্বাচন: প্রকৃত কাজের স্ট্রোক প্লাস 10~20 মিমি নিরাপত্তা মার্জিন। স্ট্যান্ডার্ড স্ট্রোক নিয়ম অনুসরণ করুন: ডাবল অ্যাক্টিং ≤300 মিমি, সিঙ্গেল অ্যাক্টিং ≤100 মিমি।

     3. কার্যকরী কনফিগারেশন: প্রচলিত ডবল অ্যাক্টিং রেসিপ্রোকেটিং গতির জন্য B নির্বাচন করুন; একক অভিনয় বসন্ত রিসেট নিরাপত্তা পরিস্থিতির জন্য S; উচ্চ নির্ভুলতা বিরোধী টর্শন পজিশনিং দাবির জন্য কে.

এক বাক্যের সারাংশ

     SOLH CM3 নতুন প্রজন্মের সংক্ষিপ্ত স্টেইনলেস স্টিল মিনি সিলিন্ডারের বৈশিষ্ট্যগুলি অতি-কম্প্যাক্ট লাইটওয়েট বডি, 304 সম্পূর্ণ স্টেইনলেস ক্ষয় প্রতিরোধ, তেল-মুক্ত দীর্ঘ-জীবন অপারেশন এবং বৈচিত্র্যপূর্ণ মাউন্টিং পদ্ধতি, উচ্চ-স্থিতিশীলতা এবং স্থান-সংরক্ষণ মাঝারি-থ্রাস্ট লিনিয়ার মোশন, স্বয়ংক্রিয় খাদ্য সরবরাহ এবং খাদ্য সরবরাহের জন্য স্বয়ংক্রিয় ব্যবস্থা।
