CQ2 সিরিজ কমপ্যাক্ট সিলিন্ডার

SOLH CQ2 বর্গক্ষেত্র কমপ্যাক্ট পাতলা সিলিন্ডার SMC CQ2 সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটির অতি-সংক্ষিপ্ত বর্গাকার বডি ইনস্টলেশনের স্থান বাঁচাতে প্রচলিত টাই রড সিলিন্ডারের তুলনায় দৈর্ঘ্য 50% কমিয়ে দেয়। এটি প্রচুর ভেরিয়েন্ট সহ একটি সম্পূর্ণ বোর পরিসীমা φ4~200mm কভার করে: একক রড, CQ2W টুইন রড, CQ2K নন-রোটেটিং পিস্টন রড, ঐচ্ছিক এয়ার কুশন এবং অতি-শর্ট স্ট্রোক সংস্করণ। বিল্ট-ইন ম্যাগনেট সহ CDQ2 মডেলগুলি প্রসারিত সেন্সর ছাড়াই মাল্টি-সাইড ম্যাগনেটিক সুইচ মাউন্ট করা সমর্থন করে। স্ট্যান্ডার্ড রাবার বাম্পার সজ্জিত, এবং এয়ার কুশন উচ্চ-গতির অপারেশনের জন্য ঐচ্ছিক। 5 মিলিয়ন চক্র পর্যন্ত পরিষেবা জীবন সহ তেল-মুক্ত অপারেশনের জন্য তেল-সংরক্ষিত কম ঘর্ষণ সীল গ্রহণ করা, ইলেকট্রনিক্স, স্বয়ংচালিত এবং প্যাকেজিং অটোমেশনে ক্ল্যাম্পিং, পুশিং এবং অবস্থানের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

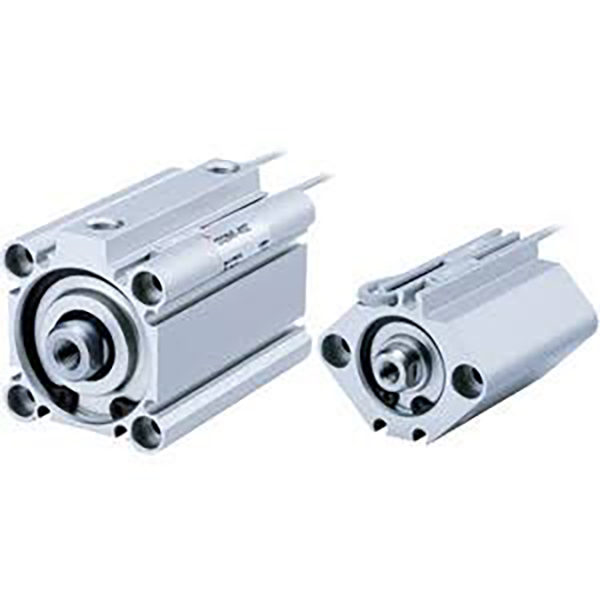

CQ2 সিরিজ কমপ্যাক্ট পাতলা বায়ুসংক্রান্ত সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

SOLH CQ2 সিরিজের বর্গাকার কমপ্যাক্ট পাতলা সিলিন্ডার, মূল CQ2 স্ট্যান্ডার্ডের সাথে সম্পূর্ণ বিনিময়যোগ্য। আল্ট্রা-শর্ট বডি, দৈর্ঘ্য 50% বনাম স্ট্যান্ডার্ড টাই রড সিলিন্ডার দ্বারা কমে গেছে। সম্পূর্ণ বোর পরিসীমা φ4~200mm, প্যাকেজিং, স্বয়ংচালিত, ইলেকট্রনিক্স এবং সাধারণ অটোমেশনে ক্ল্যাম্পিং, পুশিং এবং পজিশনিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

গঠন এবং প্রধান বৈশিষ্ট্য

-- বর্গাকার অতি-পাতলা অ্যালুমিনিয়াম বডি, হার্ড অ্যানোডাইজড পৃষ্ঠ, উচ্চ অনমনীয়তা;

--ক্রোম প্লেটেড পিস্টন রড, লাইটওয়েট এবং টেকসই;

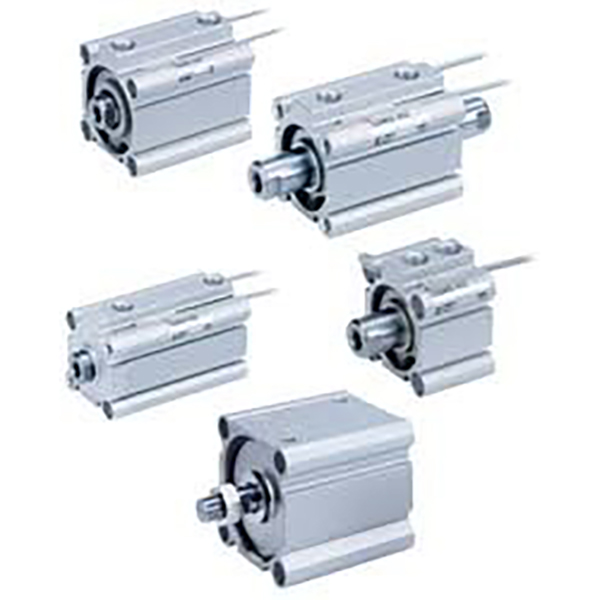

-- একাধিক ভেরিয়েন্ট: একক রড, টুইন রড, নন-রোটেটিং রড, এয়ার কুশন, আল্ট্রা-শর্ট স্ট্রোক সংস্করণ;

-- CDQ2 বিল্ট-ইন অবস্থান সনাক্তকরণের জন্য চুম্বক; মাল্টি-সাইড সেন্সর খাঁজ, সুইচগুলি প্রসারিত হয় না;

-- স্ট্যান্ডার্ড রাবার বাম্পার, উচ্চ গতির অপারেশনের জন্য ঐচ্ছিক এয়ার কুশন;

-- তেল জলাধারের সাথে কম ঘর্ষণ সীল, তেল-মুক্ত অপারেশন, পরিষেবা জীবন ≥5 মিলিয়ন চক্র।

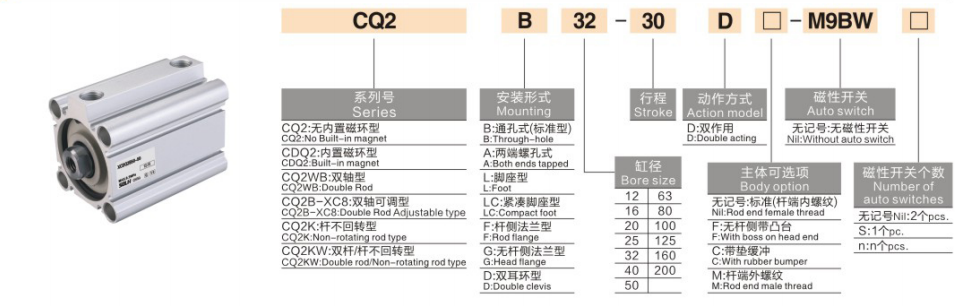

মডেল কোডিং নিয়ম

1. উদাহরণ: CDQ2B25-50Z-M9B

-- C: অন্তর্নির্মিত চুম্বক (CDQ2); কোন সি = অ-চৌম্বকীয় CQ2

-- DQ2: সিরিজের নাম

-- বি = একক রড; ডাব্লু = টুইন রড; কে = নন-ঘূর্ণায়মান রড; KW = টুইন অ্যান্টি-ঘূর্ণন রড

-- 25: বোরের আকার 4~200 মিমি

-- 50: স্ট্রোকের দৈর্ঘ্য

-- Z: নতুন লাইটওয়েট স্ট্যান্ডার্ড গঠন

-- -সি: এয়ার কুশন বিকল্প

-- M9B: চৌম্বক সুইচ

প্রযুক্তিগত বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
বোর সাইজ	4~200 মিমি
অপারেটিং চাপ	0.15~1.0MPa
প্রমাণ চাপ	1.5 এমপিএ
তাপমাত্রা	অ-চুম্বক:-10~+70℃; চুম্বক সংস্করণ:-10~+60℃
পিস্টন গতি	50~500 মিমি/সেকেন্ড
কুশন	স্ট্যান্ডার্ড রাবার বাফার; ঐচ্ছিক এয়ার কুশন (-C)
পোর্ট থ্রেড	M3/M5/G1/8/G1/4/G3/8/G1/2
তৈলাক্তকরণ	তেল মুক্ত অপারেশন
স্ট্রোক সহনশীলতা	≤50mm:±0.5mm; >50 মিমি: ±1.0 মিমি

তাত্ত্বিক থ্রাস্ট এবং পুল ফোর্স @0.5MPa (একক রড)

বোর (মিমি)	খোঁচা (N)	টান (N)	সমতুল্য অনুভূমিক লোড (কেজি)
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

এক বাক্যের সারাংশ

SOLH CQ2 ইউনিভার্সাল কমপ্যাক্ট পাতলা বায়ুসংক্রান্ত সিলিন্ডার সম্পূর্ণ বোর φ4~200mm কভার করে, ঐচ্ছিক এয়ার কুশন এবং অ্যান্টি-রোটেশন রড সহ সমৃদ্ধ স্ট্রাকচারাল ভেরিয়েন্ট, স্পেস-সেভিং অটোমেশন সরঞ্জামের জন্য সর্বাধিক ব্যবহৃত শর্ট-স্ট্রোক অ্যাকুয়েটর।
