CQM সিরিজ নির্দেশিত পাতলা বায়ুসংক্রান্ত সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH CQM সিরিজের উচ্চ দৃঢ়তা নির্দেশিত পাতলা সিলিন্ডার, আমদানিকৃত CQM/CDQM এর সাথে বিনিময়যোগ্য। অন্তর্নির্মিত ডাবল গাইড রড CQ2 পাতলা সিলিন্ডার কাঠামোর উপর ভিত্তি করে। ব্যাপকভাবে পার্শ্বীয় লোড প্রতিরোধের এবং বিরোধী ঘূর্ণন কর্মক্ষমতা উন্নত. CQ2 এর মতো শরীরের দৈর্ঘ্য একই, কোনো অতিরিক্ত বাহ্যিক গাইডের প্রয়োজন নেই। CQ2/CQS এর সাথে সামঞ্জস্যপূর্ণ মাউন্টিং সাইজ, ব্যাপকভাবে নির্ভুল পজিশনিং, ক্ল্যাম্পিং এবং সাইড লোডের সাথে পুশ করার জন্য ব্যবহৃত হয়।

গঠন এবং প্রধান বৈশিষ্ট্য

     -- ইন্টিগ্রেটেড পাতলা সিলিন্ডার বডি + সমান্তরাল ডবল গাইড রড, সামনের প্রান্তে লোড মাউন্টিং প্লেট;

     -- হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল, ক্রোম প্লেটেড পিস্টন রড এবং গাইড রড;

     -- ভেরিয়েন্ট: CQM (অ-চৌম্বকীয়), CDQM (চুম্বক সজ্জিত), CQM-XB24 দীর্ঘ জীবন সংস্করণ;

     -- পার্শ্বীয় লোড ক্ষমতা 2~4 গুণ বেশি স্ট্যান্ডার্ড CQ2 সিলিন্ডারের চেয়ে, ঘূর্ণন সহনশীলতা ≤±0.2°;

     -- উভয় প্রান্তে স্ট্যান্ডার্ড রাবার বাফার, কোন এয়ার কুশন বিকল্প নেই;

     -- CDQM বিল্ট-ইন চৌম্বক সুইচ সনাক্তকরণ, নমনীয় সেন্সর ইনস্টলেশনের জন্য।

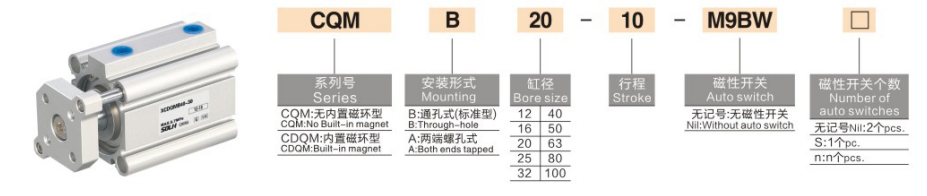

মডেল কোডিং নিয়ম

   1. উদাহরণ: CDQMB20-50-M9B

     -- C: অন্তর্নির্মিত চুম্বক (CDQM); ফাঁকা = অ-চৌম্বক (CQM)

     -- DQM: নির্দেশিত পাতলা সিলিন্ডারের জন্য সিরিজ কোড

     -- বি/এ: মাউন্টিং টাইপ; বি = গর্তের মধ্য দিয়ে; A=শেষে ট্যাপ করা গর্ত

     -- 20: বোরের আকার: 12/16/20/25/32/40/50/63/80/100 মিমি

     -- 50: স্ট্রোকের দৈর্ঘ্য 5~100 মিমি

     -- M9B: চৌম্বক সুইচ বিকল্প

প্রযুক্তিগত বিশেষ উল্লেখ

তাত্ত্বিক থ্রাস্ট এবং পুল ফোর্স এবং সর্বোচ্চ পার্শ্বীয় লোড @0.5MPa

এক বাক্যের সারাংশ

     SOLH CQM সিরিজ ইন্টিগ্রেটেড ডাবল গাইড রড পাতলা বায়ুসংক্রান্ত সিলিন্ডারের সাথে চমৎকার অ্যান্টি-টুইস্ট এবং উচ্চ পাশ্বর্ীয় লোড ক্ষমতা, অটোমেশন ক্ল্যাম্পিং এবং পজিশনিং অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড CQ2 সিলিন্ডার প্রতিস্থাপনের জন্য নিখুঁত নির্ভুল অ্যাকচুয়েটর।
