CQS সিরিজ কমপ্যাক্ট পাতলা সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

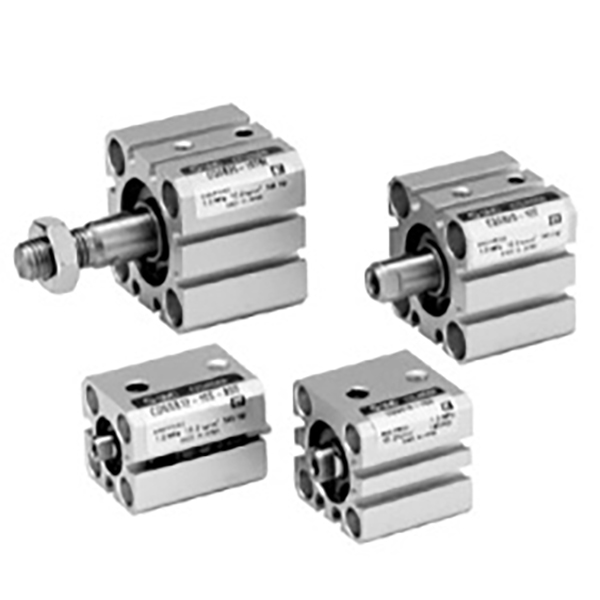

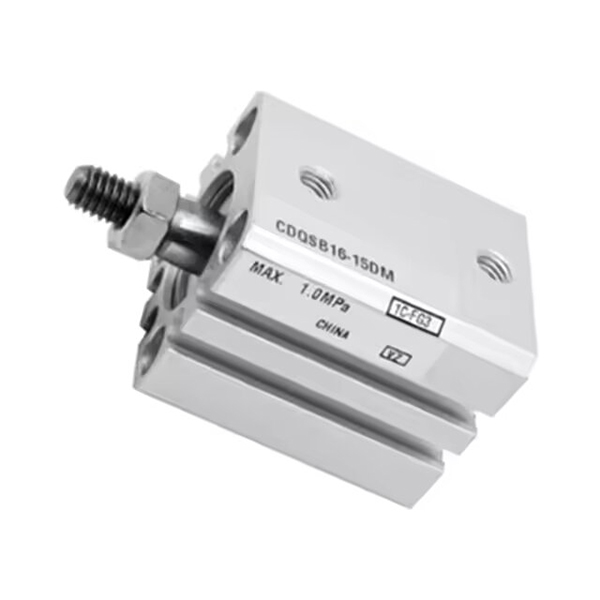

     SOLH CQS সিরিজের পাতলা কমপ্যাক্ট সিলিন্ডার SMC CQS সিরিজের সাথে বিনিময়যোগ্য। সীমিত ইনস্টলেশন স্থান এবং উচ্চ-নির্ভুলতা শর্ট-স্ট্রোক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। স্কয়ার আল্ট্রা-স্লিম বডি, বোর সাইজ φ12~25mm, CQ2 সিরিজের উপর ভিত্তি করে আপগ্রেড করা উচ্চ নির্ভুল সংস্করণ। ক্ল্যাম্পিং, পুশিং এবং পজিশনিংয়ের জন্য সেমিকন্ডাক্টর, 3C ইলেকট্রনিক্স এবং নির্ভুল অটোমেশন ফিক্সচারে ব্যাপকভাবে ব্যবহৃত হয়।

গঠন এবং প্রধান বৈশিষ্ট্য

     -- বর্গাকার অতি-পাতলা বডি, CQ2 মডেলের চেয়ে ছোট সামগ্রিক দৈর্ঘ্য;

     -- হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল, ক্রোম ধাতুপট্টাবৃত পিস্টন রড, উচ্চ অনমনীয়তা;

     -- সম্পূর্ণ ভেরিয়েন্ট: স্ট্যান্ডার্ড একক রড, টুইন রড, নন-রোটেটিং রড, দীর্ঘ-জীবনের XB24 সংস্করণ;

     -- অবস্থান সেন্সর সনাক্তকরণের জন্য CDQS বিল্ট-ইন চুম্বক; মাল্টি-সাইড সেন্সর স্লট, সেন্সর সিলিন্ডারের বাইরে প্রসারিত হয় না;

     -- উভয় প্রান্তে স্থির রাবার কুশন, কোন এয়ার কুশন নেই;

     -- তেল জলাধারের সাথে কম ঘর্ষণ সীল, তেল-মুক্ত অপারেশন, পরিষেবা জীবন ≥5 মিলিয়ন চক্র।

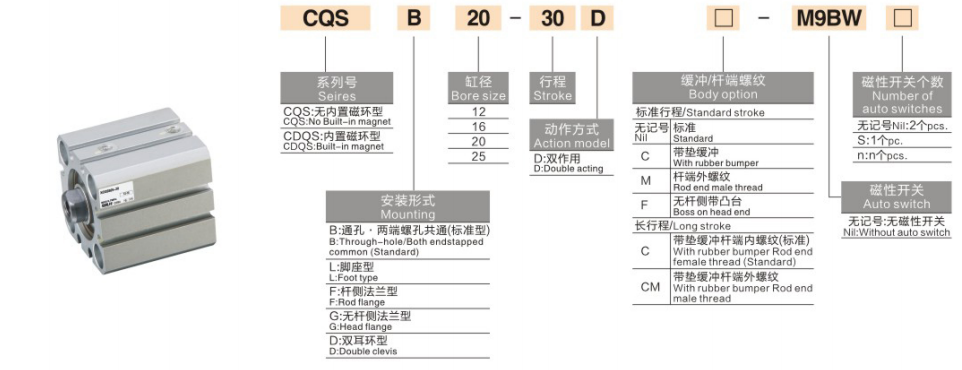

মডেল কোডিং নিয়ম

   1. উদাহরণ: CDQSB20-50D-M9BW

     -- C: অন্তর্নির্মিত চুম্বক (CDQS); কোন সি = অ-চৌম্বকীয় CQS

     -- DQS: সিরিজের নাম

     -- বি = একক রড; ডাব্লু = টুইন রড; কে = নন-ঘূর্ণায়মান রড; KW = টুইন অ্যান্টি-ঘূর্ণন রড

     -- 20: বোরের আকার 12/16/20/25 মিমি

     -- 50: স্ট্রোকের দৈর্ঘ্য 5~300 মিমি

     -- D: নতুন স্ট্যান্ডার্ড স্ট্রাকচার

     -- M9BW: চৌম্বক সুইচ বিকল্প

প্রযুক্তিগত বিশেষ উল্লেখ

তাত্ত্বিক থ্রাস্ট এবং পুল ফোর্স @0.5MPa

এক বাক্যের সারাংশ

     SOLH CQS আল্ট্রা-কম্প্যাক্ট পাতলা বায়ুসংক্রান্ত সিলিন্ডারের সাথে একাধিক স্ট্রাকচারাল ভেরিয়েন্ট, উচ্চ দৃঢ়তা এবং ছোট বডি, সীমিত-স্পেস 3C এবং সেমিকন্ডাক্টর অটোমেশন সরঞ্জামের জন্য আদর্শ উচ্চ-নির্ভুলতা শর্ট-স্ট্রোক অ্যাকুয়েটর।
