ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

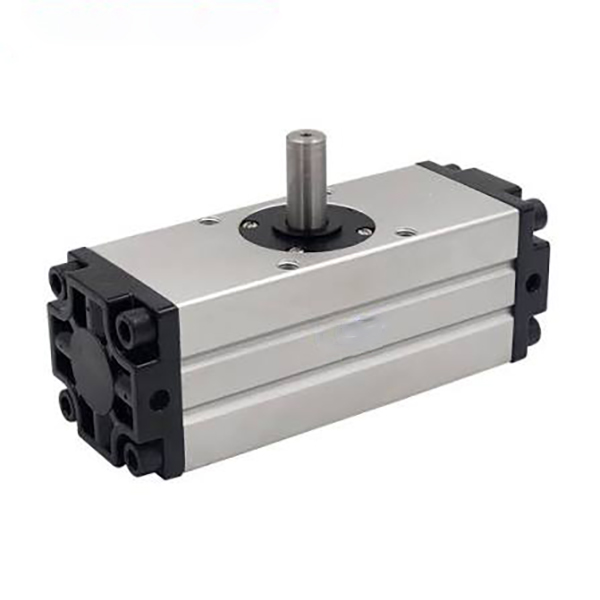

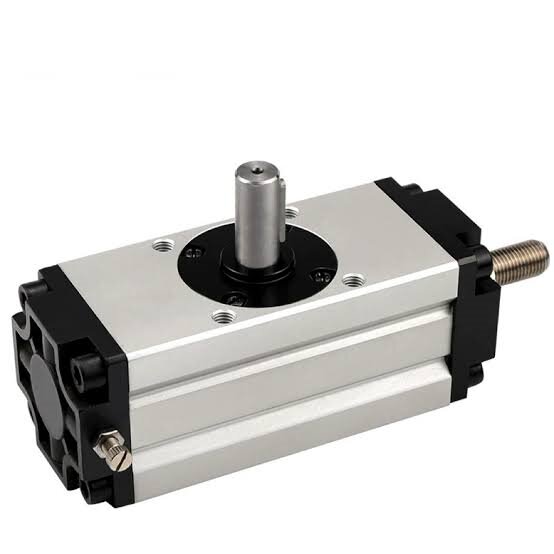

SOLH CRA1 সিরিজ হল একটি পেশাদার মাঝারি এবং ভারী-শুল্ক র্যাক এবং পিনিয়ন রোটারি সিলিন্ডার যা উচ্চ-টর্ক অসিলেট মোশনের জন্য তৈরি। ডুয়াল-পিস্টন র্যাক-এন্ড-পিনিয়ন ট্রান্সমিশন, ঐচ্ছিক অ্যাডজাস্টেবল এয়ার কুশন, একাধিক মাউন্টিং শৈলী এবং বিভিন্ন আউটপুট শ্যাফ্ট ধরনের বৈশিষ্ট্যযুক্ত, এই সিলিন্ডারটি φ30 থেকে φ100 পর্যন্ত বোর মাপ কভার করে। এটি ওয়ার্কপিস ফ্লিপিং, ইন্ডাস্ট্রিয়াল ভালভ ড্রাইভিং এবং ভারী স্টেশন ইন্ডেক্সিং সহ 10-50 কেজি ভারী-লোড পরিস্থিতিতে পুরোপুরি মানিয়ে নেয়, ভারী স্বয়ংক্রিয় উত্পাদন লাইনের জন্য মূলধারার উচ্চ-অনড়তা ঘূর্ণমান সমাধান হিসাবে পরিবেশন করে।
1.1 উচ্চ-দৃঢ়তা র্যাক এবং পিনিয়ন ড্রাইভ
ডুয়াল-পিস্টন সিঙ্ক্রোনাস র্যাক-এন্ড-পিনিয়ন ট্রান্সমিশন কাঠামো গ্রহণ করে, সিলিন্ডার শক্তিশালী টর্ক আউটপুট এবং ব্যতিক্রমী কাঠামোগত অনমনীয়তা সরবরাহ করে। সামগ্রিক ব্যাকল্যাশ ≤1° এর মধ্যে নিয়ন্ত্রিত হয়, যখন φ30 বোর সংস্করণ শূন্য ব্যাকল্যাশ অর্জন করে। এটি ভারী লোড অবস্থার অধীনে অতি-উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা এবং স্থিতিশীল ঘূর্ণমান গতি নিশ্চিত করে।
1.2 সুপার হাই টর্ক আউটপুট
অপ্টিমাইজড ট্রান্সমিশন কাঠামো শিল্প-নেতৃস্থানীয় টর্ক কর্মক্ষমতা উপলব্ধি করে। সর্বাধিক φ100 বোরের মডেলটি 0.5MPa বায়ুচাপে 108N·m টর্ক উৎপন্ন করে, ভারী ওয়ার্কপিস ঘূর্ণন, বড় ভালভ ড্রাইভিং এবং ভারী-শুল্ক সরঞ্জাম সূচীকরণের জন্য উচ্চ-টর্কের চাহিদা সম্পূর্ণরূপে পূরণ করে।
1.3 ঐচ্ছিক সামঞ্জস্যযোগ্য এয়ার কুশন
Z-টাইপ ডুয়াল-এন্ড অ্যাডজাস্টেবল এয়ার বাফার স্ট্রাকচার দিয়ে সজ্জিত, যা কার্যকরভাবে উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপ অপারেশনের সময় জড়তা প্রভাব শোষণ করে, যান্ত্রিক কম্পন এবং চলমান শব্দ কমায়, এবং সামগ্রিক অপারেশন স্থিতিশীলতা এবং পরিষেবা জীবন উন্নত করার সময় সরঞ্জাম এবং ওয়ার্কপিসকে রক্ষা করে।
1.4 বিভিন্ন মাউন্টিং এবং শ্যাফ্ট বিকল্প
• মাউন্ট শৈলী: মৌলিক (B), ফুট (L), ফ্ল্যাঞ্জ (F) ঐচ্ছিক, বিভিন্ন সরঞ্জাম কাঠামো এবং স্থান বিন্যাসের জন্য নমনীয় ইনস্টলেশন সমর্থন করে।
• খাদ প্রকার: একক খাদ (S), ডুয়াল খাদ (W), Keyed খাদ (Y) উপলব্ধ, বিভিন্ন লোড সংযোগ পদ্ধতি এবং বিরোধী স্লিপ টর্ক ট্রান্সমিশন প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।
1.5 কমপ্যাক্ট এবং টেকসই কাঠামো
আপগ্রেড করা অপ্টিমাইজ স্ট্রাকচার প্রথাগত পুরানো মডেলের তুলনায় শরীরের প্রস্থ 14% হ্রাস করে, ইনস্টলেশনের স্থান উল্লেখযোগ্যভাবে সংরক্ষণ করে। D-M9 সিরিজের চৌম্বকীয় সুইচগুলির নমনীয় মাউন্ট করার জন্য ডুয়াল-সাইড সেন্সর খাঁজ দিয়ে ডিজাইন করা হয়েছে। হার্ড অ্যানোডাইজড সিলিন্ডার বডি এবং উচ্চ-পরিধান-প্রতিরোধী সিলিং উপাদানগুলি দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের গ্যারান্টি দেয়।
1.6 তেল-মুক্ত এবং দীর্ঘ পরিষেবা জীবন
স্ট্যান্ডার্ড তেল-মুক্ত অপারেশন ডিজাইন অতিরিক্ত তৈলাক্তকরণ রক্ষণাবেক্ষণ ছাড়াই ওয়ার্কশপ এবং সাধারণ শিল্প কাজের অবস্থার সাথে খাপ খায়। প্রিমিয়াম পরিধান-প্রতিরোধী সিল এবং অ্যান্টি-জারা সিলিন্ডার বডি ঘন ঘন চক্রাকার অপারেশনের জন্য ক্রমাগত কাজের জীবনকে ব্যাপকভাবে প্রসারিত করে।
1. আদর্শ মডেল উদাহরণ: CRA1BS50-90Z, CDRA1BL80-180Z
|
কোড সেগমেন্ট |
সংজ্ঞা |
|
CRA1/CDRA1 |
সিরিজের ধরন: CRA1 = চৌম্বকীয় রিং ছাড়া; CDRA1 = অন্তর্নির্মিত চৌম্বকীয় রিং (সুইচ মাউন্টযোগ্য) |
|
বি/এল/এফ |
মাউন্টিং টাইপ: বি = বেসিক; L = ফুট বন্ধনী; F = ফ্ল্যাঞ্জ |
|
এস/ডব্লিউ/ওয়াই |
খাদ প্রকার: S = একক খাদ; W = ডুয়াল শ্যাফট; Y = চাবিযুক্ত খাদ |
|
30/50/63/80/100 |
বোরের আকার: φ30/φ50/φ63/φ80/φ100 (মিমি) |
|
90/180/100/190 |
সুইং অ্যাঙ্গেল: স্ট্যান্ডার্ড 90°/180°; ঐচ্ছিক বিশেষ 100°/190° |
|
Z |
এয়ার কুশন: Z = ডুয়াল-এন্ড অ্যাডজাস্টেবল এয়ার কুশন; কোন চিহ্ন নেই = বাফার ছাড়া |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• স্ট্যান্ডার্ড নন-বাফার মডেল: CRA1BS50-90 (φ50 বোর, 90° সুইং, সিঙ্গেল শ্যাফট, বেসিক টাইপ, ম্যাগনেটিক রিং নেই)
• হেভি-ডিউটি বাফার মডেল: CDRA1BL80-180Z (φ80 বোর, 180° সুইং, ডুয়াল শ্যাফট, ফুট মাউন্টিং, ম্যাগনেটিক রিং এবং ডুয়াল এয়ার কুশন)
3.1 মৌলিক স্পেসিফিকেশন
• অপারেশন মোড: ডাবল-অভিনয় র্যাক এবং পিনিয়ন ড্রাইভ
• ওয়ার্কিং ফ্লুইড: সংকুচিত বায়ু (তেল-মুক্ত অপারেশন)
• পরিবেষ্টিত তাপমাত্রা: 0℃~60℃ (বরফ মুক্ত পরিবেশ)
• কাজের চাপ পরিসীমা: 0.1~1.0MPa; প্রুফ প্রেসার: 1.5MPa
• ব্যাকল্যাশ: ≤1° (φ30 বোর শূন্য প্রতিক্রিয়া অর্জন করে)
• সুইং কোণ সহনশীলতা: 0~+4°
• বাফার মোড: নন-বাফার / ডুয়াল-এন্ড অ্যাডজাস্টেবল এয়ার কুশন (জেড টাইপ)
• ম্যাগনেটিক সুইচ: D-M9 সিরিজের সাথে সামঞ্জস্যপূর্ণ, ডুয়াল-সাইড গ্রুভ মাউন্ট করা
3.2 কী পারফরম্যান্স প্যারামিটার টেবিল (@0.5MPa)
|
বোর φ(মিমি) |
90° টর্ক (N·m) |
180° টর্ক (N·m) |
অনুমোদনযোগ্য গতিশক্তি (J) |
ওজন (কেজি) |
পোর্ট সাইজ |
|
30 |
3.5 |
2.8 |
0.01 / 0.12 |
1.3 |
M5×0.8 |
|
50 |
9.3 |
7.4 |
০.০৫ / ০.৯৮ |
1.5 |
Rc1/8 |
|
63 |
17.0 |
13.5 |
0.12 / 1.50 |
2.5 |
Rc1/8 |
|
80 |
32.0 |
25.5 |
0.16 / 2.00 |
4.3 |
Rc1/4 |
|
100 |
108.0 |
86.0 |
0.54 / 2.90 |
7.3 |
Rc3/8 |
4.1 বোরের আকার নির্বাচন (টর্ক এবং লোডের উপর ভিত্তি করে)
• φ30: 3.5N·m টর্ক আউটপুট, মাইক্রো মিডিয়াম-লোড (≤10kg) অ্যাপ্লিকেশন যেমন ছোট ভালভ স্যুইচিং এবং ক্ষুদ্রাকার স্টেশন ইন্ডেক্সিংয়ের জন্য উপযুক্ত।
• φ50: 9.3N·m টর্ক আউটপুট, হালকা-মাঝারি লোড (10-20kg) ওয়ার্কপিস 90° ফ্লিপিং এবং দিকনির্দেশক অবস্থানের জন্য আদর্শ।
• φ63: 17.0N·m টর্ক আউটপুট, মাঝারি-লোড (20-30kg) ভারী স্টেশন স্টিয়ারিং এবং উপাদান ঘূর্ণন কার্যগুলির সাথে পুরোপুরি মেলে।
• φ80: 32.0N·m টর্ক আউটপুট, মাঝারি-ভারী লোড (30-40kg) বড় টুলিং এবং ফিক্সচার রোটারি অবস্থানের জন্য প্রযোজ্য।
• φ100: 108N·m সুপার হাই টর্ক আউটপুট, হেভি-লোড (40-50kg) যান্ত্রিক ঘূর্ণন এবং বড় শিল্প ভালভ ড্রাইভিং পরিস্থিতিতে নিবেদিত।
4.2 সুইং অ্যাঙ্গেল নির্বাচন
• 90° স্ট্যান্ডার্ড কোণ: ডান-কোণ ফ্লিপিং এবং উল্লম্ব স্টিয়ারিংয়ের জন্য ডিজাইন করা হয়েছে, ওয়ার্কপিস লোডিং/আনলোডিং এবং অর্থোগোনাল স্টেশন সুইচিং-এ ব্যাপকভাবে ব্যবহৃত হয়।
• 180° স্ট্যান্ডার্ড কোণ: অর্ধ-চক্র ঘূর্ণন এবং সম্পূর্ণ workpiece flipping জন্য উপযুক্ত, দ্বিমুখী স্টেশন অবস্থান এবং বিপরীত অপারেশন উপলব্ধি.
• 100° / 190° বিশেষ কোণ: বিশেষ সরঞ্জাম এবং ব্যক্তিগতকৃত স্টেশন গতি প্রয়োজনীয়তার জন্য কাস্টম অ-মানক কোণ।
4.3 বাফার এবং কার্যকরী কনফিগারেশন নির্বাচন
• জেড এয়ার কুশন: উচ্চ-ফ্রিকোয়েন্সি এবং ভারী-শুল্ক কাজের অবস্থার জন্য বাধ্যতামূলক, কার্যকরভাবে শেষ প্রভাব দূর করা, অবস্থান নির্ভুলতা স্থিতিশীল করা এবং অপারেটিং শব্দ কমানো।
• CDRA1 ম্যাগনেটিক রিং সংস্করণ: D-M9 সিরিজের সুইচ ইনস্টলেশনের জন্য অন্তর্নির্মিত চৌম্বকীয় রিং, রিয়েল-টাইম পজিশন সিগন্যাল ফিডব্যাক এবং স্বয়ংক্রিয় PLC লিঙ্কেজ নিয়ন্ত্রণ সমর্থন করে।
• খাদ টাইপ ম্যাচিং: সাধারণ সার্বজনীন অ্যাপ্লিকেশনের জন্য একক খাদ (এস); দ্বিমুখী সিঙ্ক্রোনাস ড্রাইভিংয়ের জন্য ডুয়াল শ্যাফ্ট (ডাব্লু); উচ্চ বিরোধী ঘূর্ণন সঁচারক বল এবং বিরোধী স্লিপ সংযোগ চাহিদা জন্য keyed খাদ (Y)।
• ভারী ওয়ার্কপিস ফ্লিপিং: মেশিন টুলস এবং স্বয়ংক্রিয় পরিবাহক লাইনে 10-50kg ওয়ার্কপিসের জন্য নির্ভরযোগ্য 90°/180° ফ্লিপিং এবং পজিশনিং, সুনির্দিষ্ট পুনরাবৃত্তি গতির জন্য উচ্চ দৃঢ়তা এবং কম ব্যাকল্যাশ সহ।
• শিল্প ভালভ ড্রাইভিং: প্রজাপতি ভালভ এবং বল ভালভের মতো বড় ব্যাসের পাইপলাইন ভালভের স্বয়ংক্রিয় খোলার এবং বন্ধ এবং দূরবর্তী নিয়ন্ত্রণে প্রয়োগ করা হয়, যা স্থিতিশীল উচ্চ-টর্ক ড্রাইভিং ফোর্স প্রদান করে।
• হেভি-ডিউটি স্বয়ংক্রিয় সূচক: 90°/180° নির্ভুলতা সূচীকরণ এবং ভারী ঘূর্ণমান টেবিল এবং সমাবেশ এবং সনাক্তকরণ স্টেশনে টুলিং ফিক্সচারের স্থির অবস্থানের জন্য ব্যবহৃত হয়।
• ভারী রোবোটিক জয়েন্টগুলি: ভারী রোবট জয়েন্ট এবং শেষ-প্রভাবকদের জন্য ঘূর্ণমান ড্রাইভিং ইউনিট হিসাবে কাজ করে, উচ্চ-দৃঢ়তা এবং উচ্চ-লোড সুনির্দিষ্ট সুইং প্রয়োজনীয়তা পূরণ করে।
• লজিস্টিক এবং প্যাকেজিং সরঞ্জাম: ভারী উপাদান বাক্স এবং তৃণশয্যা স্টিয়ারিং, স্ট্যাকিং এবং অবস্থানের জন্য আদর্শ, দীর্ঘমেয়াদী উচ্চ-ফ্রিকোয়েন্সি ভারী-লোড চক্রীয় কাজের অবস্থার সাথে অভিযোজিত।
1. বোর নিশ্চিতকরণ: একটি নিরাপত্তা ফ্যাক্টর ≥2 সহ ওয়ার্কপিসের ওজন এবং ঘূর্ণন ব্যাসার্ধের উপর ভিত্তি করে প্রকৃত টর্ক গণনা করুন। ≤10kg-এর জন্য φ30, 10-20kg-এর জন্য φ50, 20-30kg-এর জন্য φ63, 30-40kg-এর জন্য φ80, 40-50kg-এর জন্য φ100 বেছে নিন।
2. কোণ নিশ্চিতকরণ: ডান-কোণ স্টিয়ারিং/ফ্লিপিংয়ের জন্য 90°, হাফ-সাইকেল রিভার্সিংয়ের জন্য 180° এবং কাস্টমাইজড গতির চাহিদার জন্য 100°/190° বিশেষ কোণ বেছে নিন।
3. ফাংশন নিশ্চিতকরণ: উচ্চ ফ্রিকোয়েন্সি ভারী-লোড অপারেশন জন্য Z এয়ার কুশন সজ্জিত; সংকেত প্রতিক্রিয়া নিয়ন্ত্রণের জন্য CDRA1 চৌম্বক সংস্করণ নির্বাচন করুন; হাই-টর্ক অ্যান্টি-স্লিপ সংযোগের জন্য Y কীড শ্যাফ্ট গ্রহণ করুন।
SOLH CRA1 সিরিজের র্যাক এবং পিনিয়ন রোটারি সিলিন্ডার সুপার হাই টর্ক, অতি-লো ব্যাকল্যাশ এবং ঐচ্ছিক এয়ার বাফার পারফরম্যান্স প্রদান করে, 10-50 কেজি মাঝারি এবং ভারী-শুল্ক শিল্প ফ্লিপিং, ইন্ডেক্সিং এবং ভালভের জন্য উচ্চ-দৃঢ়তা, স্থিতিশীল এবং টেকসই নির্ভুল রোটারি সমাধান প্রদান করে।
