ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

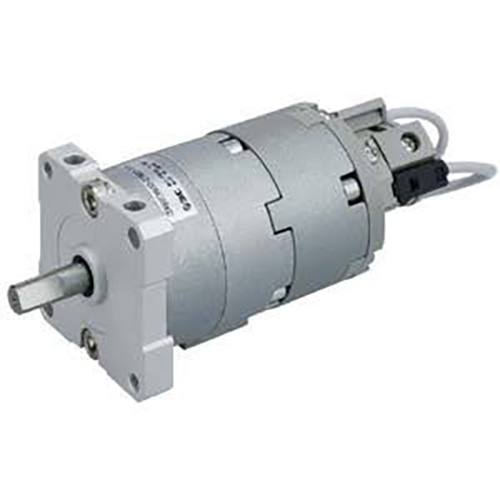

SOLH CRBU2 সিরিজ হল মিনি ভেন-টাইপ রোটারি সুইং সিলিন্ডার যা সীমিত-স্পেস নির্ভুল রোটারি স্টেশনগুলির জন্য ডিজাইন করা হয়েছে, এতে ফ্রি মাল্টি-ডিরেকশন মাউন্টিং, অতি-পাতলা লাইটওয়েট বডি, জিরো গিয়ার ব্যাকল্যাশ এবং ওয়াইড সুইং অ্যাঙ্গেল রয়েছে। বোরের মাপ উপলব্ধ: 10/15/20/30/40, একক/ডাবল ভ্যান বিকল্প সহ বিভিন্ন হালকা-লোড রোটারি ফ্লিপিং চাহিদা মেটাতে।
1. মূল নকশা হাইলাইট
-- ভেন ডাইরেক্ট ড্রাইভ (এস সিঙ্গেল ভেন / ডি ডাবল ভেন): কোন গিয়ার ট্রান্সমিশন নেই, জিরো ব্যাকল্যাশ, মসৃণ ঘূর্ণন এবং অতি-নির্ভুল অবস্থান
-- সম্পূর্ণ বিনামূল্যে মাউন্ট নলাকার আউটলাইন: অতিরিক্ত মাউন্ট বন্ধনী ছাড়া মাউন্টযোগ্য শীর্ষ/নীচ/বাম/ডান/অক্ষীয়; ঘন কমপ্যাক্ট সরঞ্জাম বিন্যাসের জন্য CRB2 এর চেয়ে 12% হালকা
-- ফুল সুইং অ্যাঙ্গেল রেঞ্জ: একক ভেন 90°/180°/270°; ডাবল ভেন 90°/100°, সর্বোচ্চ একক ভেন 270° পর্যন্ত সুইং
-- ডুয়াল টিউবিং লেআউট: স্ট্যান্ডার্ড সাইড পোর্ট (কোন প্রত্যয় নেই) / অক্ষীয় পোর্ট (প্রত্যয় E) বিভিন্ন পাইপলাইন রাউটিং লেআউটের সাথে মেলে
-- সম্প্রসারণযোগ্য কার্যকরী মডিউল: ঐচ্ছিক W কোণ সমন্বয় ইউনিট এবং বিল্ট-ইন চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য চৌম্বকীয় রিং; ক্যাবিনেটের স্থান বাঁচাতে কোনও রেডিয়াল প্রসারিত অংশ নেই
-- প্রিমিয়াম লো-লিকেজ সিলিং সিস্টেম: বিল্ট-ইন পজিশনিং স্টপ সহ বিশেষ কম্পোজিট সিল, অতি-লো অভ্যন্তরীণ ফুটো, পরিষ্কার উত্পাদন পরিবেশের জন্য উপযুক্ত তেল-মুক্ত অপারেশন

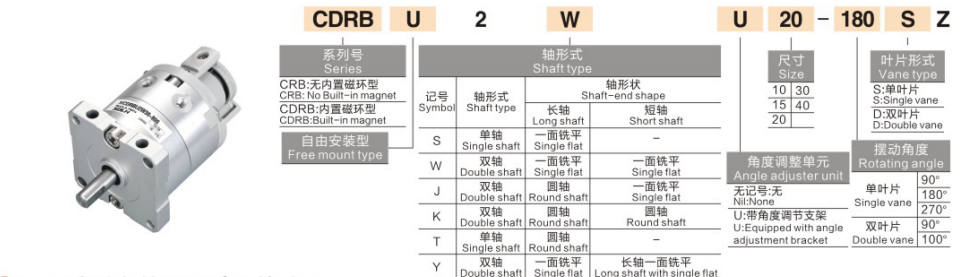

1. মডেলের উদাহরণ: CRBU2WU20-180SE-M9BW
|
কোড সেগমেন্ট |
কোড সংজ্ঞা ব্যাখ্যা |
| CRBU2 |
বেস সিরিজ: ফ্রি মাউন্ট ভ্যান রোটারি অ্যাকচুয়েটর |
|
W |
কোণ সমন্বয় ইউনিট সঙ্গে; ফাঁকা = কোন কোণ সমন্বয়কারী |
|
U |
বিনামূল্যে মাউন্ট স্ট্রাকচারাল কোড |
|
20 |
বোরের আকার: 10/15/20/30/40 |
|
180 |
সুইং অ্যাঙ্গেল: একক ভেন 90/180/270; ডাবল ভেন 90/100 |
| এস/ডি |
ভ্যানের ধরন: S = একক ভেন; D = ডাবল ভেন (2x টর্ক আউটপুট) |
|
E |
অক্ষীয় বিমান বন্দর; ফাঁকা = স্ট্যান্ডার্ড সাইড এয়ার পোর্ট |
| M9BW |
ঐচ্ছিক চৌম্বক সুইচ মডেল (একক / দ্বৈত সুইচ কনফিগারযোগ্য) |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- স্ট্যান্ডার্ড একক ভ্যান সাইড পোর্ট: CRBU2-20-180S
-- কোণ সমন্বয় + ডবল ভ্যান সহ: CRBU2W30-90D
-- অক্ষীয় পোর্ট + চৌম্বক সুইচ: CRBU2-15-270SE-M9B
1. সাধারণ কর্মক্ষমতা পরামিতি
-- অপারেটিং চাপ পরিসীমা: আকার 10/15: 0.2~0.7MPa; সাইজ 20/30/40: 0.15~1.0MPa
-- পরিবেষ্টিত অপারেটিং তাপমাত্রা: 5 ~ 60 ℃ (এয়ার পাইপিংয়ের ভিতরে কোনও আইসিং নেই)
-- কৌণিক পুনরাবৃত্তি অবস্থান নির্ভুলতা: ±0.01°, শূন্য ব্যাকল্যাশ স্থিতিশীল ঘূর্ণন
-- অন্তর্নির্মিত বাফার: কোনোটিই নয়; বাহ্যিক শক শোষক আলাদাভাবে কনফিগারযোগ্য
-- অনুমোদিত প্রভাব গতিশক্তি: 0.00015 ~ 0.04J (বোরের আকারের সাথে আনুপাতিকভাবে বৃদ্ধি পায়)
-- তৈলাক্তকরণের প্রয়োজনীয়তা: কারখানার প্রাক-গ্রীসযুক্ত তেল-মুক্ত নকশা
2. তাত্ত্বিক আউটপুট টর্ক টেবিল (ইউনিট: N·m @0.5MPa)
|
বোর সাইজ |
একক ভেন এস টর্ক |
ডাবল ভেন ডি টর্ক (2x আউটপুট) |
|
10 |
0.13 |
0.26 |
|
15 |
0.33 |
0.66 |
|
20 |
0.82 |
1.64 |
|
30 |
2.06 |
4.12 |
|
40 |
3.92 |
7.84 |
3. ওজন এবং সামগ্রিক মাত্রা রেফারেন্স (180° স্পেসিফিকেশন)
|
বোর সাইজ |
নেট ওজন (গ্রাম) |
বাইরের ব্যাস (মিমি) |
শরীরের দৈর্ঘ্য (মিমি) |
|
10 |
55 |
22 |
48 |
|
15 |
100 |
28 |
58 |
|
20 |
180 |
36 |
70 |
|
30 |
350 |
45 |
85 |
|
40 |
600 |
55 |
105 |
1. মাল্টি-দিক মুক্ত মাউন্ট স্থান সংরক্ষণ করে
-- নলাকার মসৃণ শরীর বন্ধনী ছাড়া যে কোনো পৃষ্ঠের স্ক্রু দ্বারা স্থির করা যেতে পারে; 12% লাইটার বডি, অত্যন্ত কমপ্যাক্ট ইন্টিগ্রেটেড ইকুইপমেন্ট ফ্রেমের জন্য সর্বোত্তম পছন্দ
2. জিরো ব্যাকল্যাশ অতি-নির্ভুল কৌণিক অবস্থান
-- ডাইরেক্ট ভ্যান ড্রাইভ গিয়ার মেশিং ক্লিয়ারেন্স দূর করে, কঠোর নির্ভুল কোণ নিয়ন্ত্রণ স্টেশনগুলির জন্য ±0.01° পুনরাবৃত্তি নির্ভুলতার সাথে অতি-মসৃণ ঘূর্ণন
3. ঐচ্ছিক স্টপ ইউনিট সহ ওয়াইড নিয়মিত সুইং পরিসীমা
-- একক ভেন সর্বোচ্চ 270° সুইং; W কোণ সামঞ্জস্য মডিউল অসীমভাবে সামঞ্জস্যযোগ্য স্ট্রোক 0~240°, সুবিধাজনক মাল্টি-স্টেশন কোণ ফাইন-টিউনিং সক্ষম করে
4. ডাবল ভ্যান অভিন্ন রূপরেখার অধীনে দ্বিগুণ টর্ক সরবরাহ করে
-- একই বাহ্যিক মাত্রা, ডি ডাবল ভ্যান মডেল উচ্চতর ঘূর্ণনশীল লোড পরিচালনা করতে S একক ভ্যানের দ্বিগুণ টর্ক সরবরাহ করে
5. দীর্ঘ সেবা জীবন তেল-মুক্ত sealing গঠন
-- কম-ঘর্ষণ যৌগিক সিলিং, পরিষেবা জীবন 5 মিলিয়নের বেশি সুইচিং চক্র, সাধারণ ওয়ার্কশপের সাথে সামঞ্জস্যপূর্ণ এবং ধুলো-মুক্ত পরিষ্কার উত্পাদন লাইন
1. দুটি প্রধান মাউন্ট ফর্ম
-- ডাইরেক্ট বডি মাউন্টিং: যে কোনো নলাকার পৃষ্ঠে স্ক্রু লক, অক্ষীয়/রেডিয়াল ইনস্টলেশন সম্ভব, দ্রুত বিচ্ছিন্ন করা এবং প্রতিস্থাপন
-- অক্জিলিয়ারী ফ্ল্যাট প্লেট সংযুক্ত মাউন্টিং: মাউন্টিং প্লেটের মাধ্যমে অনুভূমিকভাবে বা উল্লম্বভাবে ফিক্স করুন, রোবট এন্ড ইফেক্টর, ইকুইপমেন্ট সাইড এবং উপরের লুকানো ইনস্টলেশনের জন্য আদর্শ
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C ইলেকট্রনিক্স অটোমেশন: মিনি কম্পোনেন্ট ফ্লিপিং, ক্যামেরা রোটারি পজিশনিং, জিগ অ্যাঙ্গেল সুইচিং, ইন্সপেকশন স্টেশন রোটারি ইনডেক্সিং
--প্রিসিশন অ্যাসেম্বলি লাইন: স্ক্রু টাইটিং রোটারি মেকানিজম, টার্মিনাল ক্রিম্প অ্যাঙ্গেল অ্যাডজাস্টমেন্ট, হালকা ওয়ার্কপিস 180° টার্নওভার
-- প্যাকেজিং মেশিনারি: ম্যাটেরিয়াল ব্যাফেল রোটেশন, লেবেল অ্যাটাচিং অ্যাঙ্গেল ফাইন-টিউনিং, শর্ট-স্ট্রোক রোটারি ফিডিং
--সাধারণ অটোমেশন ইকুইপমেন্ট: ইকুইপমেন্ট ডোর রোটারি সুইচ, প্রোডাকশন স্টেশন স্যুইচিং, হাই-ফ্রিকোয়েন্সি লাইট-লোড রেসিপ্রোকেটিং রোটেশন
|
তুলনার মাত্রা |
CRBU2 ফ্রি মাউন্ট সিরিজ |
CRB2 স্ট্যান্ডার্ড ভ্যান রোটারি সিরিজ |
| মাউন্টিং মোড |
নির্বিচারে মাল্টি-ডিরেকশন ইনস্টল, কোন বন্ধনী প্রয়োজন নেই |
ডেডিকেটেড মাউন্ট বন্ধনী প্রয়োজন, সীমিত ইনস্টলেশন অভিযোজন |
| ওজন এবং আয়তন |
12% হালকা, আল্ট্রা-কম্প্যাক্ট আউটলাইন |
স্ট্যান্ডার্ড ওজন, বড় সামগ্রিক আকার |
| সুইং অ্যাঙ্গেল রেঞ্জ |
একক ভেন 90/180/270°; ডাবল ভেন 90/100° |
CRBU2 হিসাবে অভিন্ন সুইং অ্যাঙ্গেল রেঞ্জ |
| এয়ার পোর্ট লেআউট |
সাইড পোর্ট/অক্ষীয় পোর্ট ই ডুয়াল অপশন |
প্রধানত পার্শ্ব পোর্ট, অক্ষীয় পোর্ট ঐচ্ছিক |
| কার্যকরী মডিউল রূপরেখা |
কোণ সমন্বয়কারী এবং চৌম্বকীয় সুইচ কোন রেডিয়াল প্রোট্রুশন নেই |
সেন্সর মডিউলগুলি কিছুটা রেডিয়ালি প্রসারিত হয় |
| সেন্সর মডিউলগুলি কিছুটা রেডিয়ালি প্রসারিত হয় |
সংকীর্ণ সীমাবদ্ধ স্থান, নির্বিচারে ইনস্টলেশন বিন্যাস, হালকা ঘূর্ণমান লোড |
স্ট্যান্ডার্ড ক্যাবিনেট লেআউট, মাঝারি লোড, প্রচলিত বন্ধনী মাউন্ট নকশা |
1. ঘূর্ণন সঁচারক বল লোড উপর ভিত্তি করে বোর আকার নির্বাচন
-- প্রকৃত কাজের টর্ক গণনা করুন, 50% টর্ক নিরাপত্তা মার্জিন সহ মডেল নির্বাচন করুন:
-- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m
2. ভ্যান টাইপ নির্বাচন
-- হালকা কম টর্ক লোড → S একক ভ্যান; উচ্চ ভারী ঘূর্ণমান লোড → D ডাবল ভ্যান (ডাবল টর্ক আউটপুট)
3. কনফিগারেশন মিল
--কোণ ফাইন-টিউনিং প্রয়োজন: প্রত্যয় যুক্ত করুন W কোণ সমন্বয় ইউনিট (0~240° অসীমভাবে সামঞ্জস্যযোগ্য)
-- PLC অবস্থান সংকেত প্রতিক্রিয়া: দুই-দিক ঘূর্ণন সীমা সনাক্ত করতে M9B/M9BW চৌম্বকীয় সুইচ সজ্জিত করুন
-- পাইপলাইন রাউটিং চাহিদা: স্ট্যান্ডার্ড সাইড পোর্টের জন্য খালি, অক্ষীয় কেন্দ্রীয় এয়ার পোর্টের জন্য প্রত্যয় E
SOLH CRBU2 ফ্রি মাউন্ট ভ্যান রোটারি সিলিন্ডারের বৈশিষ্ট্যগুলি বন্ধনী-মুক্ত নির্বিচারে ইনস্টলেশন, শূন্য ব্যাকল্যাশ ±0.01° নির্ভুলতা, ডুয়াল সিঙ্গেল/ডাবল ভ্যান টর্ক বিকল্প এবং পার্শ্ব/অক্ষীয় এয়ার পোর্ট লেআউট, ঐচ্ছিক W অ্যাঙ্গেল অ্যাডজাস্টার এবং M9BW ম্যাগনেটিক সুইচ, লাইটওয়েট অ্যাসেম্বলির জন্য কমপ্যাক্ট-3-এর সমাধান। রোটারি ফ্লিপিং স্টেশন।
