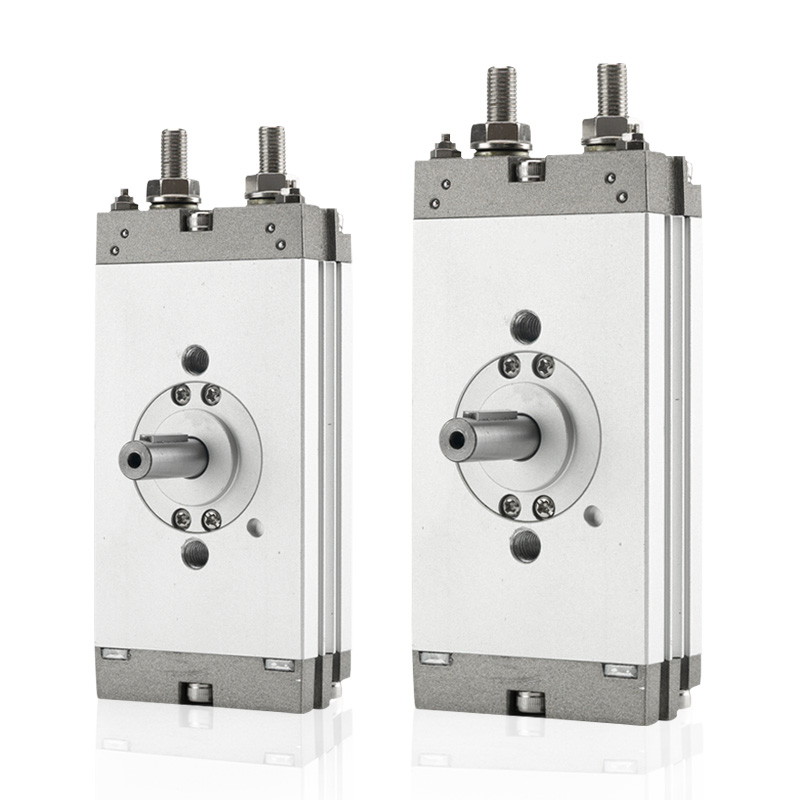

CRQ2 সিরিজ আল্ট্রা-থিন র্যাক এবং পিনিয়ন রোটারি সিলিন্ডার | জিরো ব্যাকল্যাশ কমপ্যাক্ট সুইং সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল সুবিধা

     SOLH CRQ2 সিরিজ হল একটি অতি-পাতলা ফ্ল্যাট র্যাক এবং পিনিয়ন রোটারি সিলিন্ডার যাতে ডুয়াল-পিস্টন জিরো-ব্যাকল্যাশ কাঠামো রয়েছে। অতি-নিম্ন শরীরের উচ্চতা এবং ইন্টিগ্রেটেড ফ্ল্যাঞ্জ মাউন্টিং ডিজাইনের সাথে, এটি 90°/180°/360° প্রশস্ত-পরিসরের সুইং অ্যাঙ্গেল সমর্থন করে এবং φ10 থেকে φ40 পর্যন্ত বোর মাপ কভার করে। স্থান-সীমিত সরঞ্জাম লেআউটের জন্য অপ্টিমাইজ করা, এই সিলিন্ডারটি হালকা এবং মাঝারি-শুল্ক সূচক, ফ্লিপিং এবং ঘূর্ণায়মান স্টেশনগুলির জন্য উচ্চ-নির্ভুলতা এবং স্থিতিশীল ঘূর্ণন কর্মক্ষমতা প্রদান করে, 3C, প্যাকেজিং এবং মেডিকেল অটোমেশন সরঞ্জামগুলির জন্য পছন্দের কমপ্যাক্ট রোটারি সমাধান হিসাবে পরিবেশন করে।

2. সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন

 2.1 মৌলিক পরামিতি

     • বোর সাইজ: φ10/φ15/φ20/φ30/φ40 (অতি পাতলা সমতল কাঠামো)

     • অপারেশন মোড: ডাবল-অভিনয় র্যাক এবং পিনিয়ন ড্রাইভ

     • কাজের চাপ পরিসীমা: 0.15~0.7MPa; φ20/φ30/φ40 1.0MPa পর্যন্ত

     • প্রমাণ চাপ: 1.05MPa

     • পরিবেষ্টিত তাপমাত্রা: 0℃~60℃ (বরফ মুক্ত পরিবেশ)

     • তৈলাক্তকরণ: তেল-মুক্ত স্ব-তৈলাক্তকরণ অপারেশন

     • বাফার কনফিগারেশন: শুধুমাত্র অন্তর্নির্মিত রাবার বাফার সহ φ10/φ15; ডুয়াল রাবার বাফার সহ φ20/φ30/φ40 + ঐচ্ছিক সামঞ্জস্যযোগ্য এয়ার বাফার (প্রত্যয় C)

     • কোণ সমন্বয়: শেষ bolts মাধ্যমে স্ট্যান্ডার্ড ±5° সূক্ষ্ম সমন্বয়

     • চৌম্বকীয় সামঞ্জস্য: CDRQ2 বিল্ট-ইন ম্যাগনেটিক রিং, D-M9B / D-A93 সিরিজের সুইচগুলির সাথে সামঞ্জস্যপূর্ণ

  2.2 তাত্ত্বিক টর্ক টেবিল (@0.5MPa, N·m)

  2.3 স্ট্যান্ডার্ড সুইং অ্যাঙ্গেল এবং অ্যাডজাস্টেবল রেঞ্জ

     • 90° সুইং: সামঞ্জস্যযোগ্য পরিসীমা 80°~100°

     • 180° সুইং: সামঞ্জস্যযোগ্য পরিসীমা 170°~190°

     • 360° বর্ধিত সুইং: বিশেষ পূর্ণ-ঘূর্ণন চাহিদার জন্য সামঞ্জস্যযোগ্য পরিসীমা 350°~370°

  2.4 পোর্ট সাইজ স্পেসিফিকেশন

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: স্ট্যান্ডার্ড Rc1/8; ঐচ্ছিক G1/8 এবং NPT থ্রেড

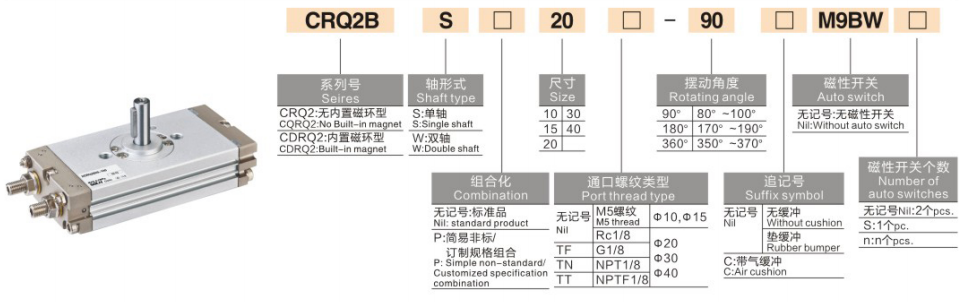

3. মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. সম্পূর্ণ মডেল স্ট্রাকচার: CDRQ2BS20-180C

  2. সাধারণ অর্ডার উদাহরণ

     • স্ট্যান্ডার্ড নন-বাফার মডেল: CRQ2BW15-90 (বেসিক টাইপ, ডুয়াল শ্যাফট, φ15 বোর, 90° সুইং, নন-ম্যাগনেটিক, রাবার বাফার)

     • উচ্চ-নির্ভুল বাফার মডেল: CDRQ2BS40-180C (চৌম্বকীয় রিং সজ্জিত, একক শ্যাফ্ট, φ40 বোর, 180° সুইং, এয়ার বাফার)

4. কাঠামোগত নীতি এবং মূল শক্তি

  4.1 অভ্যন্তরীণ কাঠামো এবং কাজের নীতি

     CRQ2 সিরিজ সিমেট্রিক ডুয়াল-পিস্টন ডবল র্যাক মেশিং কাঠামো গ্রহণ করে। কম্প্রেসড এয়ার সিঙ্ক্রোনাস রৈখিক গতির জন্য ডুয়াল পিস্টন চালায়, যা গিয়ার র্যাকটিকে স্থিতিশীল ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণায়মান আউটপুট আউটপুট. ইন্টিগ্রেটেড ফ্ল্যাট বডি বিল্ট-ইন বাফার মেকানিজম, এন্ড অ্যাঙ্গেল অ্যাডজাস্টমেন্ট বোল্ট, সিঙ্গেল-সাইড পাইপিং ইন্টারফেস এবং ডুয়াল-সাইড ম্যাগনেটিক সুইচ গ্রুভের সাথে আসে। সিমেট্রিক ফোর্স স্ট্রাকচার অপারেশন চলাকালীন কাঁপানো এবং প্রতিক্রিয়া দূর করে, অতি-স্থিতিশীল উচ্চ-নির্ভুল ঘূর্ণনশীল অবস্থান অর্জন করে।

  4.2 অনন্য মূল সুবিধা

     • আল্ট্রা-থিন ফ্ল্যাট বডি: শরীরের উচ্চতা অত্যন্ত কম (17~37 মিমি), সিলিন্ডার বডি সরাসরি একটি ফ্ল্যাঞ্জ হিসাবে ব্যবহার করা যেতে পারে, অতিরিক্ত মাউন্টিং বন্ধনী দূর করে এবং উল্লম্ব ইনস্টলেশন স্পেসকে ব্যাপকভাবে সংরক্ষণ করে।

     • জিরো ব্যাকল্যাশ ডিজাইন: ডাবল-র্যাক পূর্ণ মেশিং কাঠামো শূন্য ক্লিয়ারেন্স ঘূর্ণন উপলব্ধি করে, উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা নিশ্চিত করে এবং জিটার-মুক্ত শুরু-স্টপ অপারেশন।

     • ঝরঝরে পাইপিং এবং ওয়্যারিং: একক-পাশের এয়ার ইন্টারফেস এবং একই-সাইড ডুয়াল সুইচ খাঁজগুলি ক্লিনার সরঞ্জাম কাঠামোর জন্য সাইটের তারের এবং পাইপিং বিন্যাসকে সরল করে।

     • সুনির্দিষ্ট কোণ ফাইন-টিউনিং: স্ট্যান্ডার্ড ±5° সামঞ্জস্যযোগ্য সুইং অ্যাঙ্গেল বিভিন্ন সুনির্দিষ্ট অবস্থানের প্রয়োজনীয়তার সাথে খাপ খায়।

     • বৈচিত্রপূর্ণ খাদ বিকল্প: ঐচ্ছিক একক খাদ (সর্বজনীন) এবং দ্বৈত খাদ (দ্বিমুখী সংযোগ) বিভিন্ন স্বয়ংক্রিয় সংযোগ মোড মেলে।

5. ইনস্টলেশন এবং নির্বাচন নির্দেশিকা

  5.1 ইনস্টলেশন মোড

      বেসিক বি টাইপ: সিলিন্ডার বডির নীচে সংরক্ষিত পজিশনিং হোল সহ সরাসরি মাউন্ট করা সমর্থন করে। ইন্টিগ্রেটেড ফ্ল্যাঞ্জ ডিজাইনের জন্য কোনও অতিরিক্ত ফিক্সিং আনুষাঙ্গিক প্রয়োজন নেই, দ্রুত ইনস্টলেশন এবং উচ্চ অবস্থান নির্ভুলতার বৈশিষ্ট্যযুক্ত।

  5.2 মূল নির্বাচনের মানদণ্ড

     • স্থান সীমাবদ্ধতা অগ্রাধিকার: উল্লম্ব উচ্চতা সীমিত পরিস্থিতির জন্য CRQ2 অতি-পাতলা সিরিজ বেছে নিন; পর্যাপ্ত ইনস্টলেশন স্থানের জন্য MSQ/HRQ সিরিজ নির্বাচন করুন।

     • যথার্থতা এবং ব্যাকল্যাশ চাহিদা: শূন্য-ব্যাকল্যাশ উচ্চ-নির্ভুল অবস্থানের জন্য র্যাক এবং পিনিয়ন CRQ2; কম খরচে বড়-কোণ আলো-লোড ঘূর্ণনের জন্য ভ্যান-টাইপ CRB2।

     • সুইং অ্যাঙ্গেল নিশ্চিতকরণ: প্রচলিত ফ্লিপিং/পজিশনিংয়ের জন্য স্ট্যান্ডার্ড 90°/180°; পূর্ণ-বৃত্ত ঘূর্ণন কাজের অবস্থার জন্য 360° বর্ধিত প্রকার।

     • বাফার ম্যাচিং: উচ্চ-গতি এবং মাঝারি-ভারী লোড অপারেশনের জন্য সি এয়ার বাফার নির্বাচন করুন; স্ট্যান্ডার্ড রাবার বাফার কম গতির আলো-লোড চাহিদা পূরণ করে।

     • সংকেত প্রতিক্রিয়া চাহিদা: PLC অবস্থান সনাক্তকরণ এবং স্বয়ংক্রিয় সংযোগ নিয়ন্ত্রণের জন্য CDRQ2 চৌম্বকীয় রিং সংস্করণ চয়ন করুন; সিগন্যাল ফিডব্যাক ছাড়াই সাধারণ ঘূর্ণন গতির জন্য CRQ2 অ-চৌম্বকীয় সংস্করণ।

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • 3C এবং ইলেকট্রনিক্স শিল্প: PCB বোর্ড ফ্লিপিং, চিপ বাছাই, ছোট ফিক্সচার ঘূর্ণন এবং নির্ভুল উপাদান পজিশনিং।

     • প্যাকেজিং এবং মুদ্রণ সরঞ্জাম: লেবেল সুইংিং, বক্স সিলিং পজিশনিং, ব্যাফেল ডিফ্লেকশন এবং ক্রমাগত প্যাকেজিং লাইন ডিরেকশনাল সুইচিং।

     • কমপ্যাক্ট অটোমেশন স্টেশন: ক্ষুদ্রাকৃতি ভালভ স্যুইচিং, সুনির্দিষ্ট সূচক পজিশনিং এবং সংকীর্ণ সরঞ্জাম স্থান ঘূর্ণমান অপারেশন.

     • চিকিৎসা ও যথার্থ যন্ত্রপাতি: ছোট ম্যানিপুলেটর ঘূর্ণন, নির্ভুল চিকিৎসা আনুষঙ্গিক ফ্লিপিং এবং মিনি স্বয়ংক্রিয় ঘূর্ণমান প্ল্যাটফর্ম।

7. CRQ2B বনাম CDRQ2B তুলনা সারণী

এক বাক্যের সারাংশ

     SOLH CRQ2 সিরিজের অতি-পাতলা জিরো-ব্যাকল্যাশ রোটারি সিলিন্ডারে রয়েছে ফ্ল্যাট ইন্টিগ্রেটেড ফ্ল্যাঞ্জ ডিজাইন, মাল্টি-অ্যাঙ্গেল অ্যাডজাস্টেবল রোটেশন এবং স্পেস-সেভিং ইনস্টলেশন, হালকা ও মাঝারি-শুল্ক সংকীর্ণ-স্পেস স্বয়ংক্রিয় ফ্লিপিং এবং ইনডেক্সিং স্টেশনগুলির জন্য উচ্চ-নির্ভুলতা, স্থিতিশীল এবং কমপ্যাক্ট রোটারি সমাধান প্রদান করে।
