ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

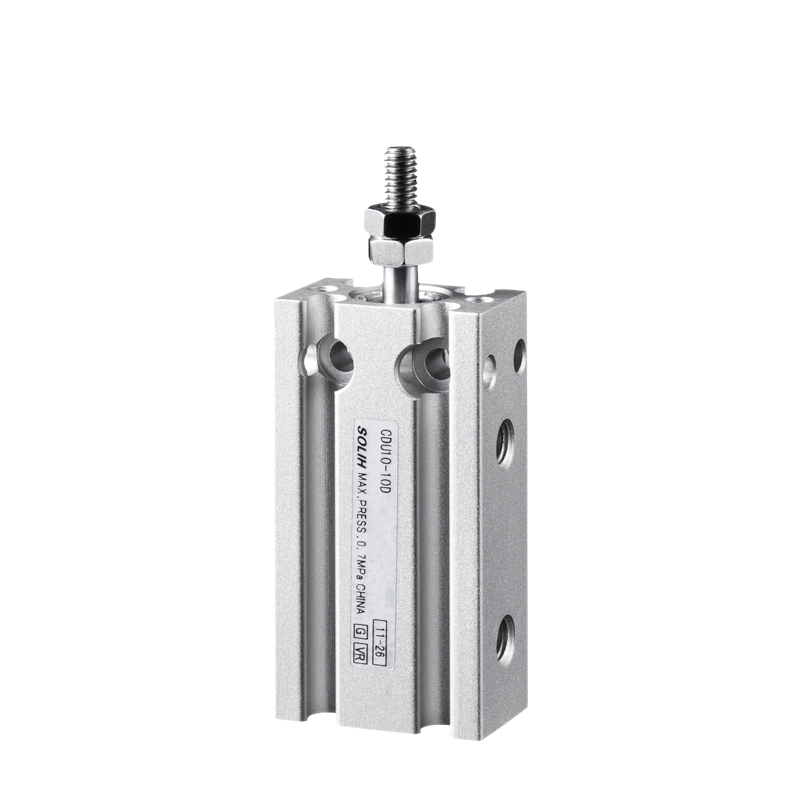

SOLH CU/CDU সিরিজের আয়তক্ষেত্রাকার ব্লক ফ্রি মাউন্ট সিলিন্ডার। মাল্টি-সারফেস মাউন্টিং হোল বন্ধনী ছাড়াই যেকোন ওরিয়েন্টেশনে সরাসরি ইনস্টলেশন সক্ষম করে। সীমিত ইনস্টলেশন স্থান সহ অটোমেশন সরঞ্জামগুলিতে হালকা-লোড পুশিং, ক্ল্যাম্পিং এবং অবস্থানের জন্য অতি-পাতলা কমপ্যাক্ট ডিজাইন ব্যাপকভাবে ব্যবহৃত হয়।
|
মডেল |
বৈশিষ্ট্য |
আবেদন |
| সিইউ |
চুম্বক রিং ছাড়া, চৌম্বক সুইচ মাপসই করা যাবে না |
অবস্থান প্রতিক্রিয়া ছাড়াই খরচ-সংবেদনশীল প্রকল্প |
| সিডিইউ |
অন্তর্নির্মিত চুম্বক, CMSH/DMSH চৌম্বকীয় সেন্সর সমর্থন করে |
প্রসারিত / প্রত্যাহার অবস্থান সনাক্তকরণ প্রয়োজন |
| CUK/CDUK |
অ-ঘূর্ণায়মান পিস্টন রড |
Workpiece কোণ স্থির করা আবশ্যক, খাদ ঘূর্ণন প্রতিরোধ |
| CUW/CDUW |
টুইন পিস্টন রড, ইন্টিগ্রেটেড গাইড, অ্যান্টি-টরশন |
সাইড লোড এবং অফসেট ফোর্স সহ অ্যাপ্লিকেশন |
-- মাল্টি-ডিরেকশন মাউন্টিং: নীচে, পাশে বা শেষ মুখ থেকে ইনস্টল করুন, মাউন্টিং বন্ধনী সংরক্ষণ করুন;
-- স্লিম আয়তক্ষেত্রাকার বডি, স্ট্যান্ডার্ড টাই রড সিলিন্ডারের চেয়ে 40% পাতলা;
-- একাধিক কাঠামো: স্ট্যান্ডার্ড একক রড, অ্যান্টি-ঘূর্ণন রড, ডবল গাইডেড রড;
-- বিল্ট-ইন ম্যাগনেট সংস্করণ (CDU) সামঞ্জস্যযোগ্য সেন্সর স্লট সহ;
-- স্ব-তৈলাক্ত ভারবহন, তেল-মুক্ত ক্রমাগত অপারেশন;
-- প্রভাব এবং শব্দ কমাতে স্থির রাবার বাফার প্যাড।

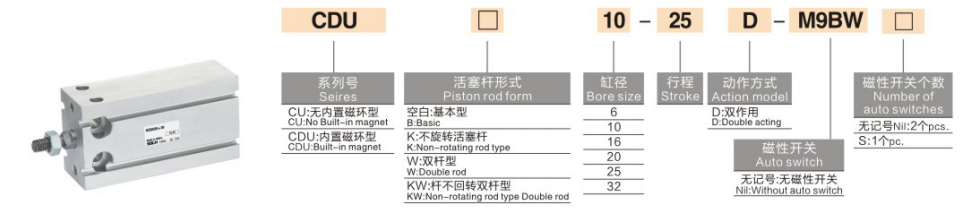

1. উদাহরণ: CDU16×30S
-- CDU: সিরিজের নাম, C=বিল্ট-ইন চুম্বক; কে = নন-ঘূর্ণায়মান রড; W=ডাবল রড
-- 16: বোরের আকার (মিমি): 6,10,16,20,25,32
-- 30: স্ট্রোকের দৈর্ঘ্য (মিমি)
-- এস: স্ট্যান্ডার্ড স্পেসিফিকেশন
|
প্যারামিটার |
স্পেসিফিকেশন |
| বোর সাইজ |
6,10,16,20,25,32 মিমি |
| স্ট্যান্ডার্ড স্ট্রোক |
5 ~ 60 মিমি |
| অভিনয়ের ধরন |
দ্বৈত অভিনয় (ডিফল্ট); একক অভিনয় বসন্ত রিটার্ন/আউট প্রসারিত |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং: 0.05~ 0.7MPa; একক অভিনয়:0.15~0.7MPa |
| প্রমাণ চাপ |
1.05 MPa |
| তাপমাত্রা |
-10 ~ 60 ℃ (বাতাসে বরফ নেই) |
| পিস্টন গতি |
50~500 মিমি/সেকেন্ড |
| কুশন |
উভয় প্রান্তে স্থির রাবার বাফার |
| পোর্ট থ্রেড |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| তৈলাক্তকরণ |
তেল মুক্ত অপারেশন |
|
বোর (মিমি) |
থ্রাস্ট/পুল এরিয়া |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C এবং সেমিকন্ডাক্টর মাইক্রো জিগ, স্টপার, প্রেস ফিটিং;
-- সাধারণ অটোমেশন ক্ল্যাম্পিং, পজিশনিং এবং উপাদান স্যুইচিং;
-- হোম অ্যাপ্লায়েন্স এবং হার্ডওয়্যার সমাবেশ; প্যাকেজিং হালকা লোড সাজানোর সরঞ্জাম।
SOLH CU/CDU আয়তক্ষেত্রাকার ফ্রি মাউন্ট বায়ুসংক্রান্ত সিলিন্ডার বহু-কোণ বন্ধনীবিহীন ইনস্টলেশন সমর্থন করে, নন-ঘূর্ণায়মান এবং ডবল গাইডেড রড ভেরিয়েন্ট সহ, শর্ট-স্ট্রোক লাইট-ডিউটি অটোমেশন পজিশনিং এবং ক্ল্যাম্পিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
