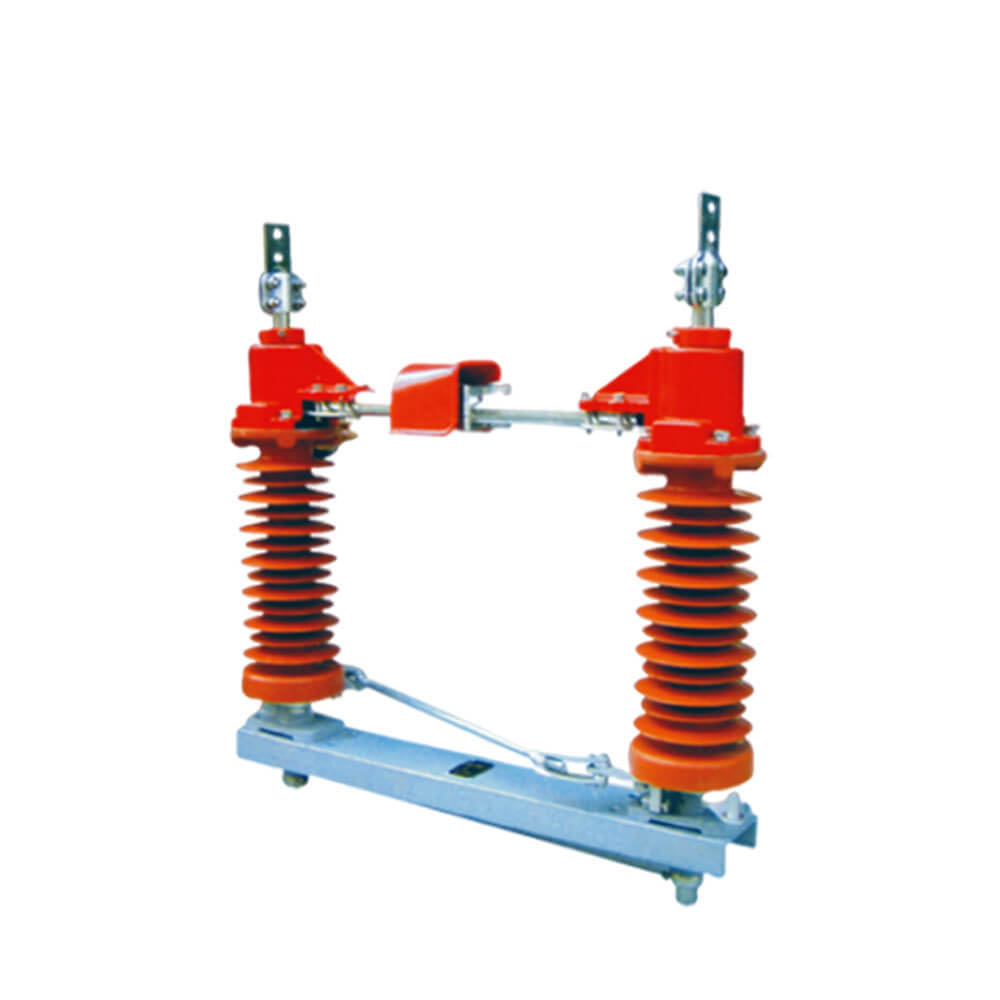

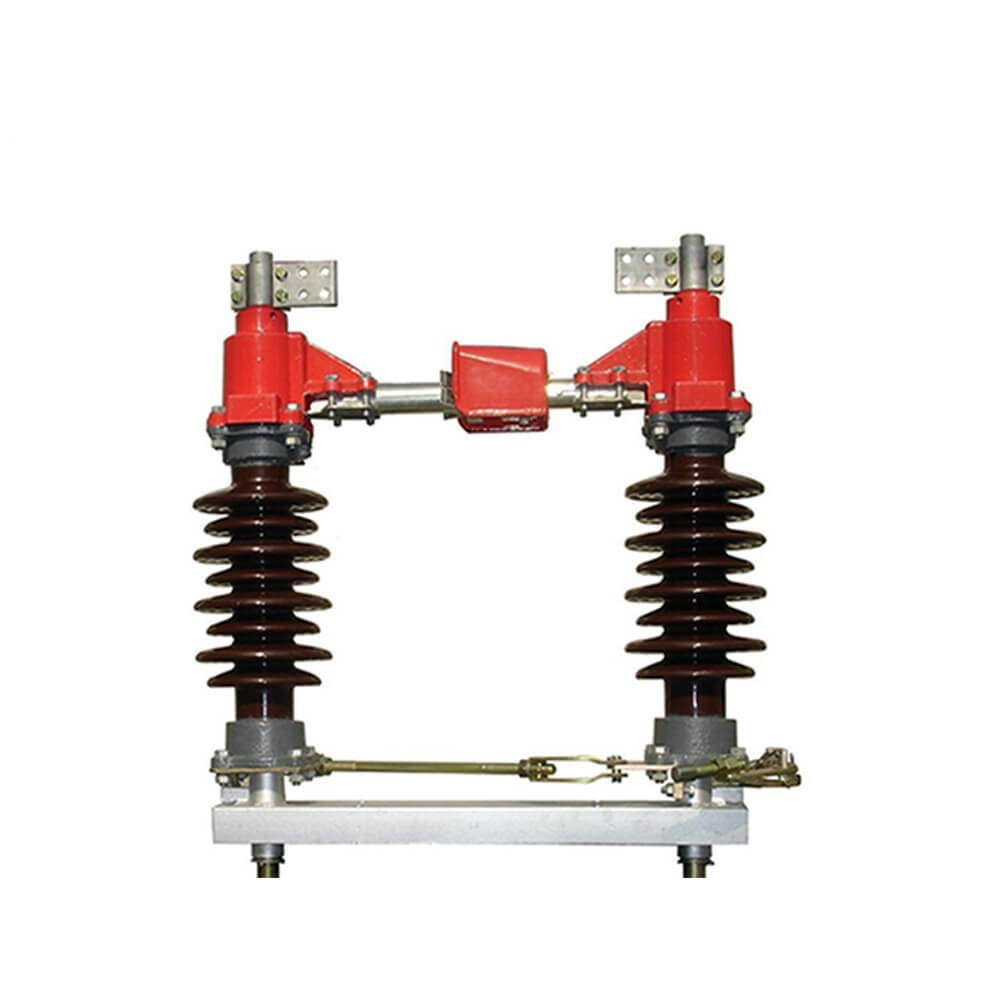

GW4-12 (40.5) আউটডোর এইচভি সংযোগ বিচ্ছিন্ন স্যুইচ

  উচ্চ ভোল্টেজ সংযোগকারী বিদ্যুৎ কেন্দ্র এবং সাবস্টেশন বৈদ্যুতিক সিস্টেমে একটি গুরুত্বপূর্ণ সুইচ ডিভাইস, যা উচ্চ ভোল্টেজ সার্কিট ব্রেকারের সাথে একসাথে ব্যবহার করা দরকার। এটি ভোল্টেজ এবং লোডের শর্তে উচ্চ ভোল্টেজ সরঞ্জামের লাইন সংযোগ, কাটা বা পরিবর্তন করার জন্য ব্যবহৃত হয়। এর প্রধান কার্যগুলি হ'ল: রক্ষণাবেক্ষণের কাজে উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম এবং ডিভাইসগুলির সুরক্ষা নিশ্চিত করার জন্য, ভোল্টেজকে বিচ্ছিন্ন করা, ব্যবহার করা যায় না এবং কেটে ফেলা যায় না, ইনপুট লোড কারেন্ট এবং শর্ট-সার্কিট কারেন্ট কেবল কিছু স্যুইচিং অপারেশনগুলির জন্য ব্যবহার করা যেতে পারে যা শক্তিশালী চাপ তৈরি করে না, এটি বলা হয় না, এটি আর্কের প্রবেশের কার্যকারিতা নেই; ইনস্টলেশন অবস্থান অনুসারে, এটি প্রতিটি ভোল্টেজ স্তরের জন্য al চ্ছিক সরঞ্জাম সহ ইনসুলেশন স্তম্ভ, একক কলামের ধরণ, ডাবল কলামের ধরণ এবং তিনটি কলামের ধরণ অনুসারে ইনডোর টাইপ এবং বহিরঙ্গন প্রকারে বিভক্ত করা যেতে পারে।

  জিডাব্লু 4-12 (40.5) আউটডোর এসি উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন স্যুইচটি ভোল্টেজ সহ সার্কিটটি খোলার এবং বন্ধ করতে ব্যবহৃত হয় তবে কোনও-লোড 50/60Hz, 12 (40.5) কেভি পাওয়ার সিস্টেম। এটি আইইসি 129-1984 এসি সংযোগ বিচ্ছিন্ন স্যুইচ এবং আর্থিং সুইচ এবং জিবি 1985 এবং অন্যান্য আপেক্ষিক মানগুলির মানগুলির সাথে সম্মতি দেয়।

কাজের প্রক্রিয়া

  উচ্চ ভোল্টেজ সংযোগকারী রক্ষণাবেক্ষণের কাজে উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম এবং ডিভাইসগুলির সুরক্ষা নিশ্চিত করতে পারে এবং ভোল্টেজকে বিচ্ছিন্ন করার ভূমিকা পালন করে। এটি কেটে ফেলতে, ইনপুট লোড কারেন্ট এবং শর্ট সার্কিট কারেন্ট ব্রেক করতে ব্যবহার করা যাবে না। এটি কেবল এমন কিছু স্যুইচিং অপারেশনের জন্য ব্যবহার করা যেতে পারে যা শক্তিশালী চাপ তৈরি করে না, এটি বলার অপেক্ষা রাখে না, এতে আর্ক নিভে যাওয়া ফাংশন নেই। বিভিন্ন ইনস্টলেশন অবস্থান অনুসারে, এটি ইনডোর টাইপ এবং বহিরঙ্গন প্রকারে বিভক্ত করা যেতে পারে এবং এটি প্রতিটি ভোল্টেজ স্তরের জন্য al চ্ছিক সরঞ্জাম সহ ইনসুলেশন স্তম্ভের কলাম টাইপ, ডাবল কলাম টাইপ এবং তিনটি কলাম প্রকারের সংখ্যা অনুসারে ইনডোর টাইপ এবং বহিরঙ্গন প্রকারে বিভক্ত হতে পারে। এটি লাইভ অংশ থেকে উচ্চ-ভোল্টেজ বিতরণ ডিভাইসের পাওয়ার-অফ অংশটিকে নির্ভরযোগ্যভাবে বিচ্ছিন্ন করতে পারে, যাতে রক্ষণাবেক্ষণের কাজের সুরক্ষা নিশ্চিত করতে পারে। উচ্চ-ভোল্টেজ সংযোগকারীগুলির সমস্ত পরিচিতিগুলি স্পষ্ট ব্রেকিং পয়েন্ট সহ বাতাসে প্রকাশিত হয়। সংযোগকারীটির কোনও অর্ক নিভে যাওয়া ডিভাইস নেই, সুতরাং এটি লোড কারেন্ট বা শর্ট সার্কিট কারেন্টটি কেটে ফেলতে ব্যবহার করা যাবে না। অন্যথায়, উচ্চ-ভোল্টেজের ক্রিয়াকলাপের অধীনে, ব্রেকিং পয়েন্টটি একটি শক্তিশালী চাপ তৈরি করবে, যা নিজেই নিভে যাওয়া কঠিন, এবং এমনকি ফ্ল্যাশওভার (পর্যায় বা পর্যায়ের মধ্যে শর্ট সার্কিট) হতে পারে, সরঞ্জামগুলি পোড়াতে পারে এবং ব্যক্তিগত সুরক্ষাকে বিপন্ন করে তোলে এটি "লোডের সাথে সংযোগকারীকে টানতে" মারাত্মক দুর্ঘটনা।

  উচ্চ ভোল্টেজ সংযোগকারী সিস্টেমের অপারেশন মোড পরিবর্তন করতে কিছু সার্কিট স্যুইচ করতেও ব্যবহার করা যেতে পারে। উদাহরণস্বরূপ, একটি ডাবল বাস সার্কিটে, একটি উচ্চ ভোল্টেজ সংযোগকারী অপারেটিং সার্কিটটি একটি বাস থেকে অন্য বাসে স্যুইচ করতে ব্যবহার করা যেতে পারে।

কাঠামো বৈশিষ্ট্য

 এই সংযোগ বিচ্ছিন্ন স্যুইচটি পেডেস্টাল, অন্তরক ব্রেস, বৈদ্যুতিক উপাদান এবং অপারেটিং প্রক্রিয়া নিয়ে গঠিত। প্রতিটি মেরুতে দুটি ধনুর্বন্ধনী রয়েছে এবং প্রতিটি ব্রেসের শীর্ষে বৈদ্যুতিক ব্লেড ইনস্টল করা আছে এবং দুটি ব্লেডের সংযোগ পয়েন্টটি দুটি ধনুর্বন্ধনের মধ্যে রয়েছে। অপারেটিং মেকানিজমের ড্রাইভিংয়ের সাথে, দুটি ব্লেড বন্ধ করতে অনুভূমিকভাবে নব্বই ডিগ্রি ঘোরাতে পারে। আমরা ইন্টারলিংক রডের মাধ্যমে তিনটি একক-মেরু সংযোগ বিচ্ছিন্ন স্যুইচগুলিকে একটি লিঙ্কেজ থ্রি-মেরু স্যুইচটিতে সংযুক্ত করতে পারি। এই সংযোগ বিচ্ছিন্ন স্যুইচটি সিএস 11 টাইপ বা সিএস 17 টাইপের ম্যানুয়াল মেকানিজমের সাথে মিলে যেতে পারে, এতে, সিএস 17 ইয়ারথিং ফিটিংয়ের সাথে সংযোগ বিচ্ছিন্ন স্যুইচটিতে ব্যবহার করা যেতে পারে। (মোটর প্রক্রিয়া ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী ইনস্টল করা যেতে পারে), যুক্তিসঙ্গত কাঠামো, নমনীয় অপারেটিং; সুবিধাজনক ইনস্টলেশন, একক-মেরু বা তিন-মেরু ব্যবহার করতে সক্ষম; যোগাযোগের বিস্তৃত দূরত্ব, নিরাপদ এবং নির্ভরযোগ্য অন্তরক। ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে আর্থিংয়ের ধরণটি নমনীয়, একক আর্থিং ডুয়াল আর্থিং বা আর্থিং ছাড়াই বেছে নেওয়া যেতে পারে।

প্রযুক্তিগত প্যারামিটার

মডেল	রেটেড ভোল্টেজ (কেভি)	রেটেড কারেন্ট (ক)	সহ্য কারেন্ট (কেএ)	4 এস স্বল্প সময়ের সহ্য কারেন্ট (কেএ)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

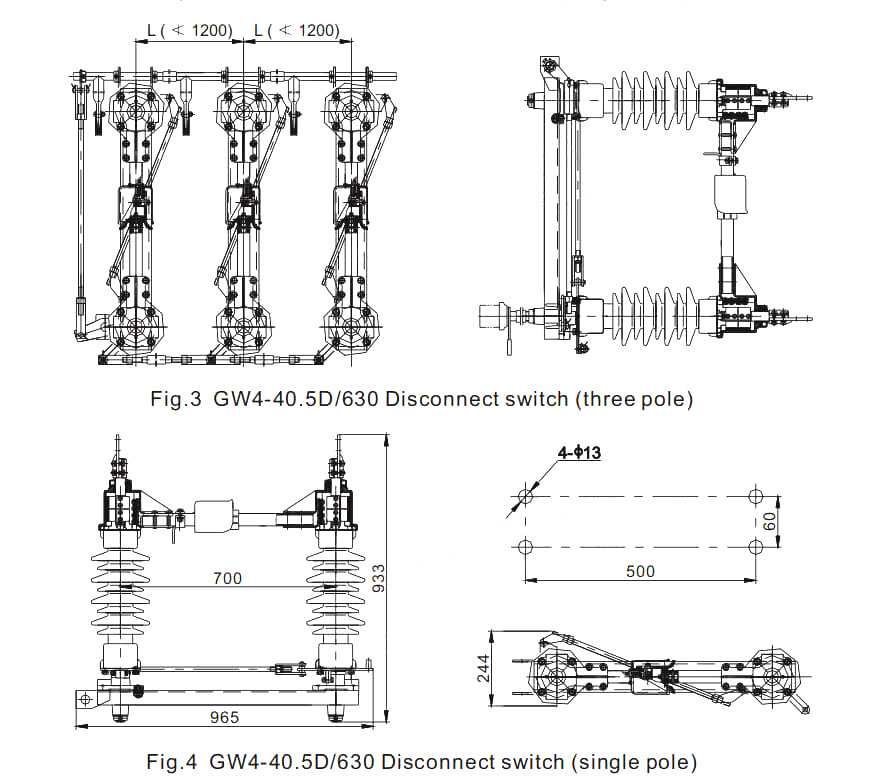

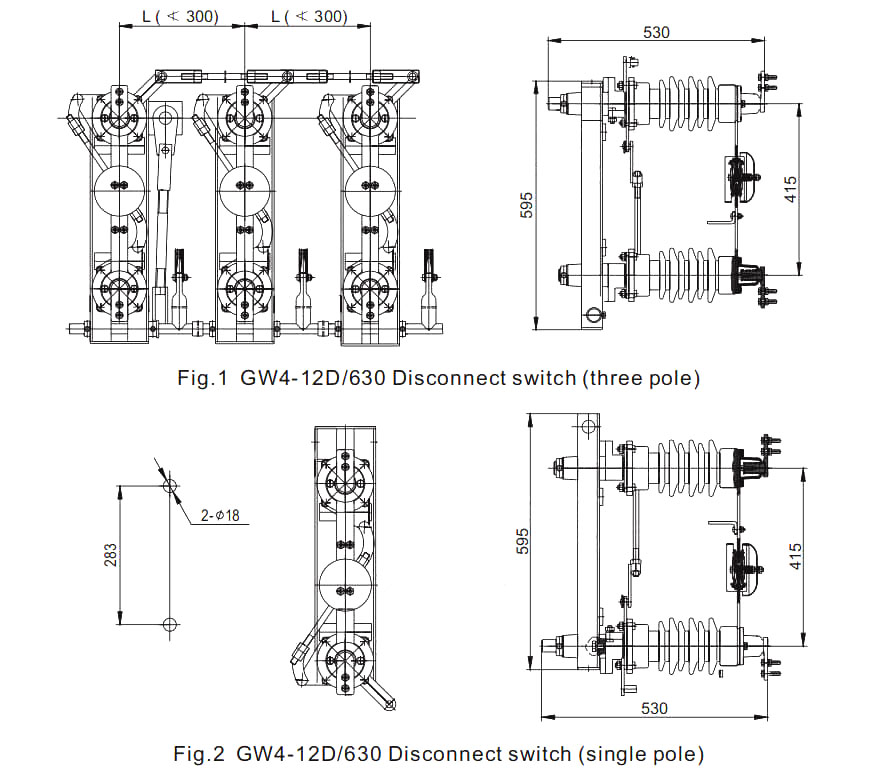

· অঙ্কন

পরিবেশগত পরিস্থিতি ব্যবহার করুন

1. এলটিটিউড: ≤3000 মি;

2। পরিবেষ্টিত তাপমাত্রা: -25 ℃ ~+40 ℃;

3। বাতাসের গতি: ≤35m/s;

4। দূষণ ডিগ্রি: ≤iii;

5। ভূমিকম্পের তীব্রতা: ≤8 ডিগ্রি;

।। প্রযোজ্য অনুষ্ঠানগুলি প্রদাহজনক, বিস্ফোরক, কস্টিক গ্যাস থেকে মুক্ত হওয়া উচিত।

অর্ডার নির্দেশাবলী

O ওএম এবং ওডিএম গ্রহণ করুন: হ্যাঁ

● শংসাপত্র: সিই, পরীক্ষার রিপোর্ট

● উত্পাদনের সময়: 7 ~ 12 কার্যদিবস

● ওয়ারেন্টি সময়কাল: 12 মাস

● ডেলিভারির সময়: 15 দিন

This এই স্যুইচটি অর্ডার করার সময়, দয়া করে মডেল স্পেসিফিকেশন, রেটেড ভোল্টেজ, রেটেড বর্তমান এবং অন্যান্য প্রযুক্তিগত ডেটা নির্দেশ করুন।

The যদি বিশেষ প্রয়োজনীয়তা থাকে তবে আপনি সেগুলি সমাধান করার জন্য আমাদের সাথে আলোচনা করতে পারেন।
