ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

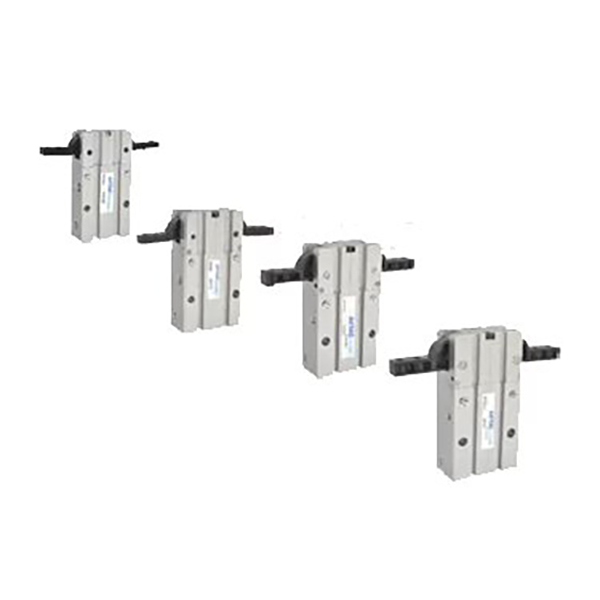

SOLH HFR সিরিজ হল পিভট-লিংকেজ চালিত 180° প্রশস্ত-খোলা 2-চোয়ালের বায়ুসংক্রান্ত গ্রিপার। মূল শক্তি: সর্বাধিক ক্লিয়ারেন্সের জন্য সম্পূর্ণ 180° চোয়াল খোলা, চমৎকার যান্ত্রিক পরিহার করার ক্ষমতা, তিনটি সর্বজনীন মাউন্টিং পৃষ্ঠতল, সমন্বিত ধুলো-প্রমাণ কাঠামো এবং পূর্বে ইনস্টল করা স্থায়ী চুম্বক। এটি হালকা-লোড স্টেশনগুলির জন্য মূলধারার অ্যাকচুয়েটর পছন্দ যার জন্য পিক-এন্ড-প্লেস হস্তক্ষেপ এবং ওয়ার্কপিস গ্রিপিং দূর করতে বড় সুইং ক্লিয়ারেন্স প্রয়োজন।
-- অপারেটিং নীতি: পিস্টন ঘূর্ণমান আন্দোলনের জন্য দুটি চোয়াল চালনা করতে পিভট লিঙ্কেজ সমাবেশকে ধাক্কা দেয়। একক চোয়ালের সুইং অ্যাঙ্গেল 90° ছুঁয়েছে, পরিহারের স্থান সর্বাধিক করার জন্য সম্পূর্ণরূপে খোলা হলে চোয়াল সরলরেখা তৈরি করে।
-- কর্ম বৈশিষ্ট্য: মান হিসাবে ডবল অভিনয়; ক্ল্যাম্পিংয়ের জন্য বায়ু সরবরাহ, খোলার জন্য বিপরীত বায়ু। স্থিতিশীল অবস্থানের জন্য সর্বাধিক খোলা কোণ 180°±2°, ওভারক্লোজ কোণ -2°~-5°।
-- ধুলো এবং পরিধান সুরক্ষা: ধুলোময় পরিবেশের জন্য চোয়াল বিভাগে অপ্টিমাইজ করা ধুলো-প্রমাণ কাঠামো। ধাতব বিভাজক প্লেট ঘর্ষণ কমাতে এবং পরিষেবা জীবন প্রসারিত করতে ঘর্ষণ পৃষ্ঠগুলিকে বিচ্ছিন্ন করে।
-- নমনীয় মাউন্টিং: তিনটি মাউন্টিং মুখ (পাশে / নীচে / পিছনে)। নীচের বেসে পিনের ছিদ্রগুলি সনাক্ত করা অ্যাসেম্বলি সঠিকতা এবং পুনরাবৃত্তি পজিশনিং ধারাবাহিকতা উন্নত করে।
-- সেন্সর সামঞ্জস্যতা: স্থায়ী চুম্বক সব নির্দিষ্টকরণের জন্য সজ্জিত. পাশের দেয়ালে বৃত্তাকার সেন্সর খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই CMSH/DMSH(S) চৌম্বকীয় সুইচগুলির সরাসরি ইনস্টলেশন সমর্থন করে।

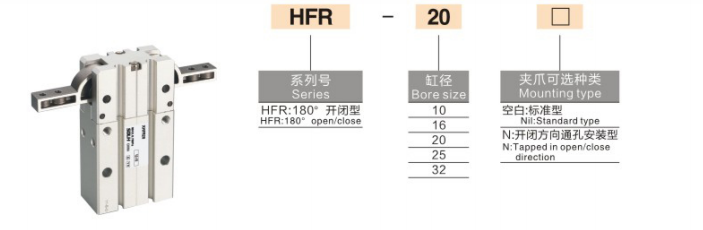

1. মডেল উদাহরণ: HFR20N+2CMSH
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এইচএফআর |
সিরিজ কোড |
180° পিভট ওয়াইড খোলার বায়ুসংক্রান্ত গ্রিপার |
|
20 |
বোরের আকার (মিমি) |
10/16/20/25/32 |
|
N |
মাউন্ট করার বিকল্প |
খালি = স্ট্যান্ডার্ড ট্যাপড হোল N = থ্রু-হোল মাউন্টিং |
| +2CMSH |
ম্যাগনেটিক সুইচ |
ঐচ্ছিক, দুটি CMSH অবস্থানের সুইচ দিয়ে সজ্জিত |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- HFR16: বোর 16, চৌম্বকীয় সুইচ ছাড়াই ডাবল অ্যাক্টিং বেসিক মডেল
-- HFR25N: বোর 25, থ্রু-হোল মাউন্টিং সংস্করণ
-- HFR32+2CMSH: বোর 32, দুটি CMSH চৌম্বকীয় সুইচ লাগানো
|
প্যারামিটার আইটেম |
HFR10 |
HFR16 |
HFR20 |
HFR25 |
HFR32 |
| বোর (মিমি) |
10 |
16 |
20 |
25 |
32 |
| ক্ল্যাম্পিং টর্ক (N・m @0.5MPa) |
0.16 |
0.45 |
0.85 |
1.8 |
5.0 |
| সম্পূর্ণরূপে খোলা কোণ |
180±2° |
|
|
|
|
| ওভারক্লোজ কোণ |
-2 ~ -5° |
|
|
|
|
| অপারেটিং প্রেসার (MPa) |
0.2~0.7 (প্রস্তাবিত: 0.4~0.5) |
|
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-20 ~ +70℃ |
|
|
|
|
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি (cpm) |
120 |
120 |
120 |
100 |
100 |
| নেট ওজন (গ্রাম) |
120 |
220 |
380 |
600 |
980 |
| এয়ার পোর্ট থ্রেড |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
M5×0.8 |
1. সম্পূর্ণ যান্ত্রিক পরিহারের জন্য 180° আল্ট্রা-ওয়াইড খোলা
-- পুরো স্ট্রোকে চোয়ালগুলি সরল রেখায় সারিবদ্ধ হয়, ওয়ার্কপিস হস্তক্ষেপের সমস্যাগুলি সমাধান করতে সর্বাধিক ছাড়পত্র সরবরাহ করে, গভীর গহ্বর এবং সরু খোলার উপাদান বাছাইয়ের জন্য আদর্শ।
2. লাইটওয়েট দক্ষ পিভট লিঙ্কেজ গঠন
-- সরলীকৃত লিঙ্কেজ ডিজাইন শরীরের ওজন 15% বনাম সমতুল্য সমান্তরাল গ্রিপার কমায়, দ্রুত প্রতিক্রিয়া উচ্চ-ফ্রিকোয়েন্সি লাইট-লোড চক্রের জন্য উপযুক্ত।
3. ধুলো-প্রমাণ এবং পরিধান-কঠোর কর্মশালার অবস্থার জন্য প্রতিরোধী
-- বিশেষ চোয়াল সিলিং ধ্বংসাবশেষ প্রবেশ রোধ করে; অ্যান্টি-ঘর্ষণ ধাতু বিভাজক চক্র জীবন ≥5 মিলিয়ন বার নিশ্চিত করে।
4. সহজ কমিশনের জন্য তিন-পাশে মাউন্টিং প্লাস লোকেটিং পিন
-- মাল্টি-অরিয়েন্টেশন মাউন্টিং হোল একসাথে নীচের লোকেটিং পিনের সাথে জটিল টুলিং লেআউটের জন্য দ্রুত কেন্দ্রীভূত এবং সামঞ্জস্যপূর্ণ পুনরাবৃত্তি অবস্থান সক্ষম করে।
5. অন্তর্নির্মিত চুম্বক, সেন্সর ইনস্টলেশনের জন্য প্রস্তুত
-- স্ট্যান্ডার্ড ইন্টিগ্রেটেড স্থায়ী চুম্বক এবং ডেডিকেটেড স্লাইড খাঁজ অতিরিক্ত মাউন্ট ফিক্সচার দূর করে, উপাদান খরচ এবং সমাবেশ সময় বাঁচায়।
1. মাউন্ট অপশন
-- সাইড মাউন্টিং: অ্যাসেম্বলি লাইনে ওয়াইড-সাইজ ওয়ার্কপিস স্থানান্তরের জন্য অনুভূমিক ওয়াইড-ওপেনিং গ্রিপিং
-- বটম মাউন্টিং: গভীর গহ্বরের ছাঁচ এবং কন্টেইনার বাছাইয়ের জন্য উল্লম্ব উত্তোলন এবং এড়িয়ে চলা চলাচল
-- রিয়ার মাউন্টিং: যান্ত্রিক হস্তক্ষেপ প্রবণ সীমাবদ্ধ স্টেশনগুলির জন্য পার্শ্বীয় ছাড়পত্র গ্রিপিং
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C এবং ইলেকট্রনিক্স: গ্রিপিং মোবাইল মিডল ফ্রেম, ব্যাটারি কম্পার্টমেন্ট এবং বড় প্লাস্টিকের হাউজিং
-- স্বয়ংচালিত উপাদান: ল্যাম্প শেল, অভ্যন্তরীণ প্যানেল এবং বড় রাবার অংশ স্থানান্তর
--প্যাকেজিং ও লজিস্টিকস: বড় কার্টন, প্যালেট এবং ব্যাগযুক্ত উপকরণ বাছাই এড়িয়ে চলা
-- সাধারণ অটোমেশন: লোডিং/আনলোডিং, টার্নওভার এবং সমাবেশ স্টেশনগুলির জন্য 180° ছাড়পত্র প্রয়োজন
1. ওয়ার্কপিস ভর এবং গ্রিপিং টর্কের উপর ভিত্তি করে বোর নির্বাচন
-- 10 ≤0.5kg；16 =0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg। রিজার্ভ ≥30% নিরাপত্তা মার্জিন।
2. সুইং স্ট্রোক নিশ্চিতকরণ
-- সম্পূর্ণ 180° ক্লিয়ারেন্স পরিহারের প্রয়োজন হলে HFR বেছে নিন; গুরুতর হস্তক্ষেপ ছাড়া শুধুমাত্র ওয়াইড-এঙ্গেল ক্ল্যাম্পিং করলে MHW2 নির্বাচন করুন।
3. কনফিগারেশন মিল
-- PLC ইন্টারলক কন্ট্রোল: সম্পূর্ণ খোলা এবং বন্ধ অবস্থা পর্যবেক্ষণ করতে দুটি CMSH সুইচ ইনস্টল করুন।
-- মাউন্ট প্রয়োজনীয়তা: নীচের অবস্থানের জন্য পিন সনাক্তকরণ সহ স্ট্যান্ডার্ড সংস্করণ; থ্রু-হোল ইনস্টলেশনের জন্য প্রত্যয় N নির্বাচন করুন।
SOLH HFR পিভট-টাইপ 180° প্রশস্ত খোলার বায়ুসংক্রান্ত গ্রিপার সম্পূর্ণ 180° চোয়াল ক্লিয়ারেন্স, থ্রি-সাইড মাউন্টিং, ডাস্ট-প্রুফ নির্মাণ এবং অন্তর্নির্মিত চুম্বক সহ লিঙ্কেজ সুইং মেকানিজম গ্রহণ করে; স্বয়ংক্রিয় পিক-এন্ড-প্লেসের জন্য পছন্দের লাইট-লোড অ্যাকচুয়েটর, টার্নওভার স্টেশনগুলির জন্য 3C, স্বয়ংচালিত এবং প্যাকেজিং সরঞ্জামগুলিতে বড় যান্ত্রিক পরিহারের স্থান প্রয়োজন।
