SOLH HFY সিরিজ হল কমপ্যাক্ট Y- আকৃতির সুইং গ্রিপার যা একক পিস্টন এবং পিভট লিভার মেকানিজম দ্বারা চালিত, SMC MHC2 এর সরাসরি বিকল্প। মূল বৈশিষ্ট্য: শক্তিশালী ক্ল্যাম্পিং ফোর্স, বড় সুইং খোলার কোণ, শক্ত ইনস্টলেশন স্থানের জন্য স্লিম বডির জন্য লিভার টর্ক পরিবর্ধন। বৃত্তাকার, বাঁকা এবং অনিয়মিত ছোট উপাদানগুলির জন্য আদর্শ, ব্যাপকভাবে ইলেকট্রনিক্স, হার্ডওয়্যার, প্লাস্টিকের অংশ এবং লাইট-ডিউটি সমাবেশ স্টেশনগুলিতে ব্যবহৃত হয়।
1. ট্রান্সমিশন: একক পিস্টন রৈখিক গতিকে Y-টাইপ সুইং আন্দোলনে রূপান্তর করতে পিভট লিভার সমাবেশকে ঠেলে দেয়। লিভার গঠন শক্তিশালী ক্ল্যাম্পিংয়ের জন্য আউটপুট টর্ককে প্রশস্ত করে।
2. অপারেশন মোড
-- HFY: ডাবল অ্যাক্টিং (স্ট্যান্ডার্ড) - খোলা এবং বন্ধের জন্য দ্বিমুখী বায়ু নিয়ন্ত্রণ
-- HFTY: একক অভিনয় সাধারণত খোলা - এয়ার সাপ্লাই ক্ল্যাম্প; চাপ হ্রাসের পরে বসন্ত স্বয়ংক্রিয়ভাবে খোলে
3. সুইং অ্যাঙ্গেল: সর্বাধিক খোলা +30°, ওভারক্লোজ -10°, মোট কার্যকর সুইং প্রায়। 40°, অংশ বাছাই করার জন্য পর্যাপ্ত খোলার ছাড়পত্র প্রদান করে।
4. নির্মাণ: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম বডি, উচ্চ-শক্তির চোয়াল, অন্তর্নির্মিত চৌম্বকীয় রিং। তিনটি মাউন্ট সারফেস (নীচে/পাশে/পিছন)। স্বাধীন গতি নিয়ন্ত্রণের জন্য ইন্টিগ্রেটেড সামঞ্জস্যযোগ্য থ্রোটল ভালভ।
5. অবস্থান নির্ভুলতা: পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.02mm, হালকা-শুল্ক নির্ভুলতা বাছাই জন্য স্থিতিশীল.

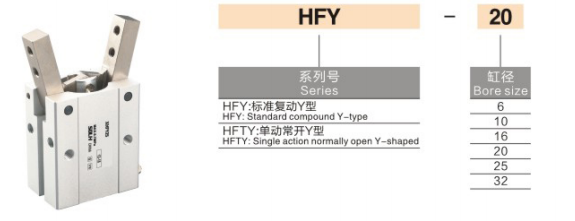

1. মডেল উদাহরণ: HFY20-M9BW
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এইচএফওয়াই/এইচএফটিওয়াই |
সিরিজ কোড HF |
Y = ডাবল অ্যাক্টিং ওয়াই সুইং গ্রিপার HFTY = একক অভিনয় সাধারণত খোলা |
|
20 |
বোরের আকার (মিমি) |
6,10,16,20,25,32 |
| -M9B |
ম্যাগনেটিক সুইচ |
M9B (NPN) / M9N (PNP) W=1m তারের; L=3m কেবল |
| কাস্টম প্রত্যয় |
ঐচ্ছিক আপগ্রেড |
-X সম্প্রসারিত চোয়াল -জে ডাস্ট-প্রুফ কভার |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স
HFY25-M9BW বোর 25, ডাবল অ্যাক্টিং, M9BW ম্যাগনেটিক সুইচ (1m তারের) সাথে লাগানো।
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| চোয়াল কনফিগারেশন |
2 চোয়াল, Y-টাইপ পিভট সুইং আন্দোলন |
| অপারেশন মোড |
এইচএফওয়াই ডাবল অ্যাক্টিং; HFTY একক অভিনয় নং |
| অপারেটিং চাপ |
HFY:0.15~0.7MPa HFTY:0.25~0.7MPa (অনুকূল: 0.5MPa) |
| প্রমাণ চাপ |
1.0 MPa |
| পরিবেষ্টিত তাপমাত্রা |
-20 ~ +70℃ (পাইপিংয়ের ভিতরে আইসিং নেই) |
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন |
±0.02 মিমি |
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
প্রতি মিনিটে 180 চক্র |
| এয়ার পোর্ট থ্রেড |
বোর 6: M3×0.5 বোর 10~32: M5×0.8 |
| তৈলাক্তকরণ |
তেল-মুক্ত, চোয়াল দীর্ঘ-জীবনের গ্রীসে ভরা |
| সুইচ মাউন্ট |
ডুয়াল-সাইড বৃত্তাকার খাঁজ, CMSH/DS1-G এর সাথে সামঞ্জস্যপূর্ণ |
| মাউন্ট অপশন |
নীচে, পাশে এবং পিছনে তিন-সারফেস মাউন্টিং |
|
বোর (মিমি) |
মডেল |
সুইং এঙ্গেল ওপেন/ক্লোজ |
ক্ল্যাম্পিং টর্ক (N・সেমি) |
সর্বোচ্চ চোয়াল এক্সটেনশন (মিমি) |
নেট ওজন (গ্রাম) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ গুরুত্বপূর্ণ দ্রষ্টব্য: চোয়ালের প্রসারণের দৈর্ঘ্য বৃদ্ধির সাথে সাথে ক্ল্যাম্পিং টর্ক হ্রাস পায়। লোড গণনার সময় নিরাপত্তা ফ্যাক্টর ≥1.5 অবশ্যই সংরক্ষিত থাকতে হবে।
✅ HFY কে অগ্রাধিকার দিন যদি:
-- ওয়ার্কপিস গোলাকার, চাপ-আকৃতির বা অনিয়মিত ক্ষুদ্রাকৃতির উপাদান (ইলেক্ট্রনিক টার্মিনাল, ছোট প্লাস্টিকের আবাসন)
-- সীমিত ইনস্টলেশন খামের মধ্যে অপেক্ষাকৃত বড় খোলার কোণ (~40°) প্রয়োজন
-- উচ্চতা/প্রস্থ সীমাবদ্ধ সরঞ্জাম লেআউট; Y সুইং স্ট্রাকচার সমান্তরাল গ্রিপারের চেয়ে বেশি জায়গা বাঁচায়
-- হাল্কা লোড ≤5 কেজি, উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং, চাহিদা সাশ্রয়ী অ্যাকচুয়েটর
-- কমপ্যাক্ট কাস্টম টুলিংয়ের জন্য নমনীয় তিন-সারফেস মাউন্টিং প্রয়োজন
|

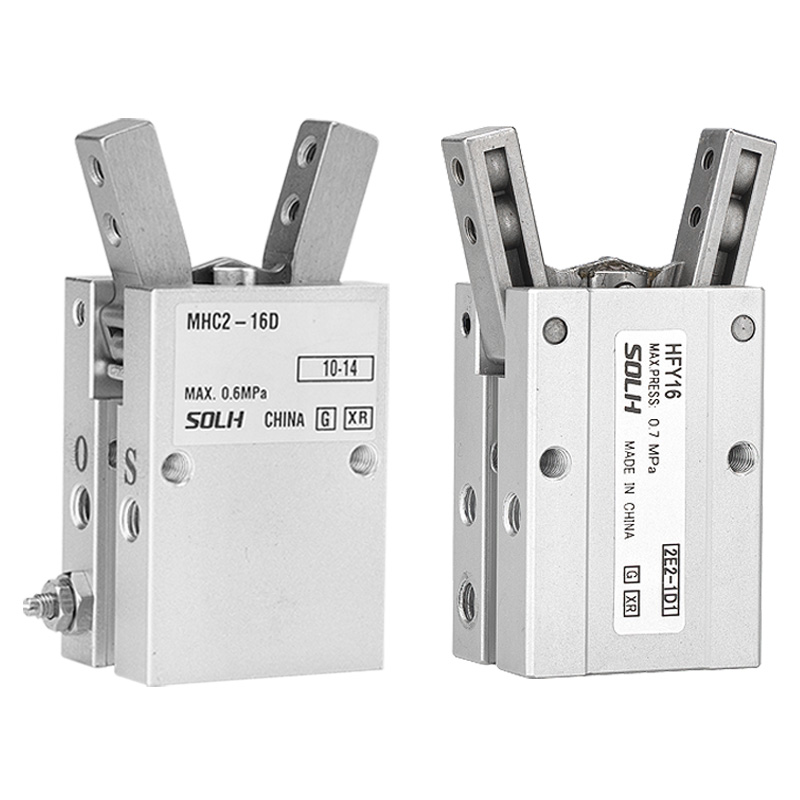

তুলনা আইটেম |
HFY সিরিজ |
MHC2 (SMC অরিজিনাল) |
| সংক্রমণ |
একক পিস্টন + পিভট লিভার |
ক্যাম + রকার লিভার |
| অ্যাকশন সংস্করণ |
দ্বৈত অভিনয় / একক অভিনয় NO |
দ্বৈত অভিনয় / একক অভিনয় NC |
| সুইং রেঞ্জ |
+30°/-10° (মোট ~40°) |
+45°/-15° (মোট ~60°) |
| ক্ল্যাম্পিং টর্ক |
10 ~ 350 N・সেমি |
15 ~ 420 N・সেমি |
| বোর রেঞ্জ |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| মাউন্ট পৃষ্ঠতল |
তিন দিক (নীচে/পাশে/পিছন) |
দুই দিক (নীচ/পাশ) |
| খরচ স্তর |
উচ্চ খরচ কর্মক্ষমতা গার্হস্থ্য বিকল্প |
উচ্চ আমদানি মূল্য |
| বিনিময়যোগ্যতা |
অনুরূপ মাউন্ট মাত্রা, সামান্য কম ঘূর্ণন সঁচারক বল |
বড় খোলার কোণ সহ স্ট্যান্ডার্ড মূল স্পেসিফিকেশন |
1. ওয়ার্কপিস ভর এবং চোয়াল এক্সটেনশনের উপর ভিত্তি করে বোর নির্বাচন
-- হালকা লোড ≤1 কেজি → ø6/10; মাঝারি লোড 1~5kg → ø16~32
2. অপারেশন মোড নির্বাচন
-- সাধারণ ক্রমাগত উত্পাদন → HFY ডবল অভিনয়
-- পাওয়ার কাটার পরে স্বয়ংক্রিয়ভাবে খোলার প্রয়োজন → HFTY একক অভিনয় নম্বর
3. মাউন্ট বিন্যাস
-- ডিফল্ট নীচে মাউন্ট পছন্দ; সংকীর্ণ প্রস্থের জন্য সাইড মাউন্ট; সমাবেশ লাইন স্থানান্তর স্টেশন জন্য পিছনে মাউন্ট
4. গতি সমন্বয়
-- সুইং গতি নিয়ন্ত্রণ করতে এবং ওয়ার্কপিসের প্রভাব এড়াতে অন্তর্নির্মিত সামঞ্জস্যযোগ্য থ্রোটল ভালভ ব্যবহার করুন
5. অবস্থান প্রতিক্রিয়া
-- সম্পূর্ণরূপে খোলা এবং বন্ধ অবস্থা সনাক্ত করতে ডুয়াল গ্রুভগুলিতে CMSH / DS1-G চৌম্বকীয় সুইচগুলি ইনস্টল করুন
SOLH HFY Y-টাইপ পিভট সুইং নিউমেটিক গ্রিপার সিঙ্গেল পিস্টন লিভার টর্ক অ্যামপ্লিফিকেশন স্ট্রাকচার গ্রহণ করে, ডাবল অ্যাক্টিং HFY এবং সিঙ্গেল অ্যাক্টিং NO HFTY-তে পাওয়া যায়, বিল্ট-ইন থ্রটল ভালভ এবং ম্যাগনেটিক সুইচ স্লট সহ থ্রি-সারফেস মাউন্টিং, MHC2-এর ছোট ছোট পার্টস-লোডের জন্য খরচ-কার্যকর বিকল্প। 3C, হার্ডওয়্যার এবং প্লাস্টিক অটোমেশন সরঞ্জাম বাছাই.
