ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH HFZ সিরিজ হল উচ্চ-দৃঢ়তার সমান্তরাল গ্রিপার যা ইন্টিগ্রেটেড রোলার/বল লিনিয়ার গাইড দিয়ে সজ্জিত, ডুয়াল পিস্টন এবং র্যাক এবং পিনিয়ন সিঙ্ক্রোনাস মেকানিজম দ্বারা চালিত। SMC MHZ2 সিরিজের সাথে সম্পূর্ণরূপে বিনিময়যোগ্য।
তিনটি অপারেশন ভেরিয়েন্ট উপলব্ধ:
-- HFZ: ডাবল অ্যাক্টিং স্ট্যান্ডার্ড টাইপ
-- HFSZ: একক অভিনয় সাধারণত বন্ধ (স্প্রিং ক্ল্যাম্প, পাওয়ার-অফ হোল্ডিং)
-- HFTZ: একক অভিনয় সাধারণত খোলা (বসন্ত রিলিজ, পাওয়ার-অফ খোলা) সাধারণ আলো এবং মাঝারি লোড স্পষ্টতা ক্ল্যাম্পিং, স্বয়ংক্রিয় সমাবেশ এবং রোবট শেষ প্রভাবক অ্যাপ্লিকেশনের জন্য উপযুক্ত।
1. ট্রান্সমিশন: ডুয়াল পিস্টন + র্যাক এবং পিনিয়ন সিঙ্ক্রোনাস ড্রাইভ। দুটি চোয়াল অফসেট বা বিচ্যুতি ছাড়াই নিখুঁত সমান্তরাল আন্দোলন বজায় রাখে।
2. গাইড সিস্টেম: ইন্টিগ্রেটেড রোলার / বল রৈখিক নির্দেশিকা যাতে স্থানান্তর রোধ করার জন্য নীচে পিনগুলি সনাক্ত করা যায়। চমৎকার অনমনীয়তা, উচ্চ পুনরাবৃত্তি সঠিকতা এবং অফসেট লোড শক্তিশালী প্রতিরোধের.
3. অপারেশন মোড
-- HFZ ডাবল অ্যাক্টিং: খোলা / বন্ধ, সার্বজনীন ক্রমাগত উত্পাদনের জন্য বায়ু সরবরাহ
-- HFSZ একক অভিনয় NC: বায়ু সরবরাহ চোয়াল খুলে দেয়; স্প্রিং ক্ল্যাম্প যখন এয়ার কাট-অফ (পাওয়ার-অফ ওয়ার্কপিস হোল্ডিং)
-- HFTZ একক অভিনয় NO: বায়ু সরবরাহ চোয়াল বন্ধ করে দেয়; এয়ার কাট-অফ হলে বসন্ত খোলে (পাওয়ার-অফ অটো রিলিজ)
4. নির্মাণ: অ্যালুমিনিয়াম খাদ শরীর, স্টেইনলেস স্টীল চোয়াল, অন্তর্নির্মিত চৌম্বকীয় রিং. ডুয়াল-সাইড চৌম্বকীয় সুইচ খাঁজ; মাল্টি মাউন্ট পৃষ্ঠতল: নীচে / পাশে / গর্ত মাধ্যমে.
5. অবস্থান নির্ভুলতা: ±0.01 মিমি (বোর 6~25); ±0.02 মিমি (বোর 32~40), উচ্চ-ফ্রিকোয়েন্সি সাইক্লিংয়ের অধীনে স্থিতিশীল।

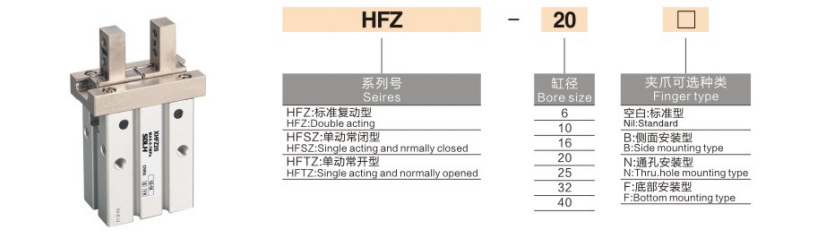

1. মডেল উদাহরণ: HFZ20N-M9BW
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এইচএফজেড / এইচএফএসজেড / এইচএফটিজেড |
সিরিজ কোড |
HFZ=দ্বৈত অভিনয় / HFSZ=একক অভিনয় সাধারণত বন্ধ / HFTZ=একক অভিনয় সাধারণত খোলা |
|
20 |
বোরের আকার (মিমি) |
6,10,16,20,25,32,40 |
| এন / বি / ফাঁকা |
মাউন্ট করার বিকল্প |
খালি = স্ট্যান্ডার্ড নীচে ট্যাপ করা গর্ত / N = থ্রু-হোল মাউন্টিং / B = সাইড মাউন্ট (বোর 6 এর জন্য বিশেষ) |
| -M9B |
ম্যাগনেটিক সুইচ |
M9B (NPN) / M9N (PNP) / M9PS স্ট্যান্ডার্ড ক্যাবল 0.5 মি; W=1m; L=3মি |
| কাস্টম প্রত্যয় |
ঐচ্ছিক আপগ্রেড |
-X বর্ধিত চোয়াল-জে ডাস্ট-প্রুফ কভার-জি উচ্চ তাপমাত্রা প্রতিরোধী সীল |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স
HFZ25N-M9BW বোর 25, ডাবল অ্যাক্টিং, থ্রু-হোল মাউন্ট, 1m তারের সাথে M9B ম্যাগনেটিক সুইচ।
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| চোয়াল কনফিগারেশন |
2 চোয়াল, বিশুদ্ধ সমান্তরাল রৈখিক খোলা এবং বন্ধ |
| অপারেশন মোড |
HFZ (ডাবল অ্যাক্টিং) / HFSZ (NC) / HFTZ (NO) |
| অপারেটিং চাপ |
বোর 6/10: 0.2~0.7MPa / বোর 16~40: 0.15~0.7MPa (অনুকূল: 0.5MPa) |
| প্রমাণ চাপ |
1.0 MPa |
| পরিবেষ্টিত তাপমাত্রা |
-20 ~ +70℃ (পাইপিংয়ের ভিতরে আইসিং নেই) |
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন |
বোর 6~25：±0.01 মিমি/ বোর 32~40：±0.02 মিমি |
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
cy বোর 6~16：180 cpm / বোর 20~40：60~120 cpm |
| এয়ার পোর্ট থ্রেড |
বোর 6/10：M3×0.5/ বোর 16~40：M5×0.8 |
| তৈলাক্তকরণ |
তেল-মুক্ত অপারেশন; NSF-H1 খাদ্য গ্রেড গ্রীস ঐচ্ছিক |
| সুইচ ইনস্টলেশন |
ডুয়াল-সাইড স্লাইড খাঁজ, D-M9□, CMSH, DS1 সিরিজের সাথে সামঞ্জস্যপূর্ণ |
| মাউন্ট অপশন |
নীচের ট্যাপড হোল, সাইড মাউন্ট, থ্রু-হোল (এন টাইপ), থ্রি-ওয়ে ফিক্সিং |
|
বোর (মিমি) |
মডেল |
একক চোয়াল স্ট্রোক (মিমি) |
মোট খোলার (মিমি) |
মোট খোলার (মিমি) |
ইনার ক্ল্যাম্পিং ফোর্স (N) |
নেট ওজন (গ্রাম) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ গুরুত্বপূর্ণ দ্রষ্টব্য: চোয়ালের এক্সটেনশনের দৈর্ঘ্য L বৃদ্ধির সাথে সাথে কার্যকর ক্ল্যাম্পিং বল হ্রাস পায়। নিরাপত্তা ফ্যাক্টর ≥1.5 সহ লোড যাচাই বাধ্যতামূলক।
✅ HFZ সিরিজ বেছে নিন যদি:
-- SMC MHZ2 এর জন্য সরাসরি প্রতিস্থাপন প্রয়োজন; একক অভিনয় পাওয়ার-অফ হোল্ড/রিলিজ ফাংশন প্রয়োজন
-- হালকা এবং মাঝারি লোড নির্ভুলতা সমান্তরাল ক্ল্যাম্পিং: 3C ইলেকট্রনিক্স, স্পষ্টতা হার্ডওয়্যার, ইনজেকশন ছাঁচনির্মাণ, প্যাকেজিং সরঞ্জাম
-- রোবট এন্ড ইফেক্টর এবং নির্ভুল সমাবেশ স্টেশনগুলির জন্য উচ্চ দৃঢ়তা এবং অফসেট লোড প্রতিরোধের প্রয়োজন
-- নমনীয় মাল্টি-ডিরেকশন মাউন্টিং: কম্প্যাক্ট ইন্টিগ্রেটেড মেকানিজমের জন্য থ্রু-হোল/পার্শ্ব/নিচ ইনস্টলেশন
1. ওয়ার্কপিসের ওজন এবং ক্ল্যাম্পিং মোড (বাহ্যিক / ভিতরের গ্রিপিং) অনুযায়ী বোরের আকার নির্বাচন করুন, ক্ল্যাম্পিং বল ≥1.5 গুণ প্রকৃত লোড নিশ্চিত করুন
2.অপারেশন মোড নির্বাচন
-- পাওয়ার-অফ একটানা ক্ল্যাম্পিং → HFSZ সাধারণত বন্ধ
-- পাওয়ার-অফ অটো রিলিজ → HFTZ সাধারণত খোলা
-- নিরাপত্তা বসন্ত চাহিদা ছাড়া অবিচ্ছিন্ন ভর উত্পাদন → HFZ ডবল অভিনয়
3. মাউন্টিং নির্বাচন: স্ট্যান্ডার্ড ট্যাপড হোল (ফাঁকা) / থ্রু-হোল (এন) / সাইড মাউন্ট (বি) প্লাটফর্ম বা বন্ধনী ফিট করার জন্য
4. অবস্থান সনাক্তকরণ: Equip -M9□ ম্যাগনেটিক সুইচ, ডুয়াল-সাইড স্লটগুলি খোলা এবং বন্ধ সংকেত প্রতিক্রিয়ার জন্য 2টি সুইচ সমর্থন করে
5. অফসেট লোড কন্ট্রোল: চোয়ালের এক্সটেনশন দৈর্ঘ্য L সীমিত করুন, রৈখিক গাইডের অনুমতিযোগ্য নমন মুহূর্ত অতিক্রম করা এড়িয়ে চলুন
SOLH HFZ লিনিয়ার গাইড সমান্তরাল বায়ুসংক্রান্ত গ্রিপার রোলার/বল গাইড এবং র্যাক-পিনিয়ন সিঙ্ক্রোনাস ড্রাইভ গ্রহণ করে, ডাবল অ্যাক্টিং HFZ, সিঙ্গেল অ্যাক্টিং NC HFSZ এবং NO HFTZ ভেরিয়েন্টে মাল্টি-মাউন্ট বিকল্প এবং ±0.01 মিমি উচ্চ নির্ভুলতা, MH-Rimp 2 এর জন্য সরাসরি বিনিময়যোগ্য, প্রি-মাউন্ট ক্ল্যাসিউশন, ক্ল্যাসিউশন-এর জন্য ধারণার সাথে সরাসরি বিনিময়যোগ্য। EOAT, 3C, হার্ডওয়্যার এবং সাধারণ অটোমেশন সমাবেশ।
