HSV সিরিজ 3/2 ওয়ে হ্যান্ড স্লাইড ভালভ | সরাসরি বায়ুসংক্রান্ত উৎস স্লাইড সুইচ মাধ্যমে

ব্র্যান্ড: SOLH by Richge Technology | বায়ুসংক্রান্ত সার্কিট ম্যানুয়াল অন-অফ এবং চাপ উপশমের জন্য 3/2 উপায় স্ব-লকিং হ্যান্ড স্লাইড ভালভ

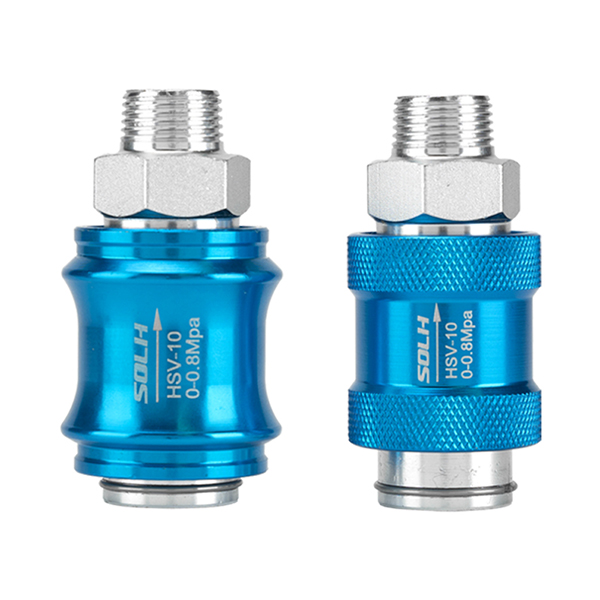

1. পণ্য ওভারভিউ

     SOLH HSV সিরিজ একটি স্ট্যান্ডার্ড3/2 উপায় হাত স্লাইড বায়ুসংক্রান্ত ভালভ স্ট্রেইট-থ্রু স্লিভ পুশ-পুল স্ট্রাকচারের সাথে, AirTAC HSV সিরিজের স্পেসিফিকেশনের সাথে সম্পূর্ণ সঙ্গতিপূর্ণ এবং দেশীয় সমতুল্য মডেলের সাথে সর্বজনীনভাবে বিনিময়যোগ্য। অ-বসন্ত স্ব-লকিং ডিজাইন গ্রহণ করে, এটি সামনের দিকে ঠেলে এবং পিছনের দিকে টানার মাধ্যমে চাপ ত্রাণ নিষ্কাশনের মাধ্যমে বায়ু সরবরাহ উপলব্ধি করে। অন্তর্নির্মিত নিষ্কাশন যুক্তি সহ, ভালভ তাত্ক্ষণিকভাবে পিছনের পাইপলাইন থেকে অবশিষ্ট চাপ নিষ্কাশন যখন বন্ধ. এটি পেশাদারভাবে বায়ুসংক্রান্ত শাখা সার্কিটগুলির জন্য ম্যানুয়াল প্রধান সুইচ এবং সরঞ্জাম রক্ষণাবেক্ষণের জন্য এয়ার কাট-অফ সুরক্ষা ভালভ হিসাবে প্রয়োগ করা হয়, স্থিতিশীল স্ব-লকিং এবং নিরাপদ চাপ ত্রাণ কার্যকারিতা সমন্বিত।

  1.1 কোর এয়ার পোর্ট লজিক এবং অপারেটিং নীতি

     • এয়ার পোর্ট সংজ্ঞা: P (এয়ার ইনলেট), A (ওয়ার্কিং আউটলেট), আর (বিল্ট-ইন এক্সস্ট পোর্ট)

     • সাধারণত বন্ধ রাজ্য: P-A সার্কিট সংযোগ বিচ্ছিন্ন, A-R সার্কিট ক্রমাগত নিষ্কাশনের জন্য খোলা

     • কর্মরত পুশ স্টেট: P-A সার্কিট বায়ু সরবরাহের জন্য সংযুক্ত, A-R সার্কিট চাপ ধরে রাখার জন্য বন্ধ

     • অপারেটিং বৈশিষ্ট্য: যান্ত্রিক স্ব-লকিং কাঠামোর সাথে অক্ষীয় হাতা পুশ-পুল অপারেশন, হাত ছাড়ার পরে অবস্থানের বিচ্যুতি নেই

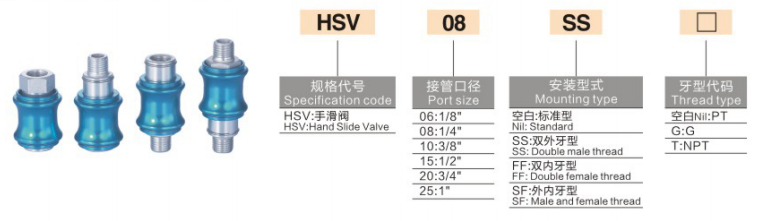

2. মডেল কোডিং নিয়ম এবং থ্রেড স্পেসিফিকেশন

  কোডিং লজিক: HSV [পোর্ট সাইজ] - [থ্রেড স্ট্রাকচার কোড] + [থ্রেড টাইপ কোড]

 2.1 পোর্ট সাইজ স্পেসিফিকেশন

     • 06: জি 1/8 (PT1/8)

     • 08: জি 1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: জি 1/2 (PT1/2)

     • 20: G3/4

     • 25: জি 1

  2.2 থ্রেড স্ট্রাকচার সাফিক্স কোড

     • এসএফ: স্ট্যান্ডার্ড স্ট্রাকচার, এক প্রান্ত বাহ্যিক থ্রেড + এক প্রান্ত অভ্যন্তরীণ থ্রেড (সবচেয়ে সাধারণ মডেল)

     • এসএস: উভয় প্রান্তে ডাবল বাহ্যিক থ্রেড

     • এফএফ: উভয় প্রান্তে ডবল অভ্যন্তরীণ থ্রেড

  2.3 থ্রেড টাইপ কোড

     • ডিফল্ট: পিটি টেপার থ্রেড

     • G: ব্রিটিশ মান সমান্তরাল থ্রেড

     • T: NPT আমেরিকান স্ট্যান্ডার্ড টেপার থ্রেড

  মডেল উদাহরণ: HSV08-SF | G1/4 পোর্ট, স্ট্যান্ডার্ড এক-বাহ্যিক-এক-অভ্যন্তরীণ থ্রেড হ্যান্ড স্লাইড ভালভ, বাজারে সর্বাধিক ব্যবহৃত স্পেসিফিকেশন

 2.4 সম্পূর্ণ সিরিজ মূলধারার স্পেসিফিকেশন প্যারামিটার

3. মূল প্রযুক্তিগত পরামিতি

4. কাঠামোগত মূল সুবিধা

     • ইনলাইন স্ট্রেইট-থ্রু ইন্সটলেশন: বায়ুসংক্রান্ত শাখা পাইপলাইনে সিরিজ সংযোগের জন্য ডিজাইন করা হয়েছে, কোন ভিত্তির প্রয়োজন নেই, সরল এবং স্থান-সংরক্ষণের বিন্যাসের জন্য সরাসরি এয়ার পাইপের মাঝখানে থ্রেড এবং ইনস্টল করা যেতে পারে।

     • নিরাপদ 3/2 ওয়ে প্রেসার রিলিফ লজিক: বায়ু গ্রহণ বন্ধ করতে টানুন এবং পিছনের সিলিন্ডার এবং পাইপলাইন থেকে সমস্ত অবশিষ্ট চাপ ছেড়ে দিন; বায়ু সরবরাহ এবং চাপ ধারণ পুনরুদ্ধার করতে চাপ দিন। কার্যকরীভাবে সরঞ্জাম রক্ষণাবেক্ষণের সময় অবশিষ্ট চাপের বিপদ দূর করে।

     • নির্ভরযোগ্য স্ব-লকিং কর্মক্ষমতা: যান্ত্রিক অবস্থান স্ব-লকিং গঠন, কোন বসন্ত রিসেট, অপারেশন পরে স্থিতিশীল অবস্থান, কোন দুর্ঘটনাজনিত স্থানচ্যুতি বা বায়ু ফুটো.

     • বৈচিত্র্যময় থ্রেড ম্যাচিং: একাধিক থ্রেড কাঠামো এবং প্রকার ঐচ্ছিক, নমনীয় অন-সাইট সমাবেশের জন্য দ্রুত ফিটিং, অভ্যন্তরীণ থ্রেড জয়েন্ট এবং KQ2 এয়ার পাইপের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ।

     • টেকসই বিরোধী জারা কাঠামো: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম বডি এবং স্টেইনলেস স্টীল স্পুল পরিধান প্রতিরোধের, অক্সিডেশন প্রতিরোধের এবং জটিল পরিবেশে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন অর্জন করে।

5. নির্বাচনের পার্থক্য: HSV হ্যান্ড স্লাইড ভালভ বনাম 4HV হ্যান্ড রোটারি ভালভ

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • একক সিলিন্ডার শাখা নিয়ন্ত্রণ: এয়ার সোর্স এবং সোলেনয়েড ভালভের মধ্যে ইনস্টল করা হয়েছে যাতে ম্যানুয়াল এয়ার কাট-অফ এবং সরঞ্জাম শাটডাউন এবং রক্ষণাবেক্ষণের জন্য অবশিষ্ট চাপ উপশম হয়।

     • সরঞ্জাম প্রধান এয়ার কাটা বন্ধ: সামগ্রিক দ্রুত চাপ ত্রাণ এবং নিরাপদ শাটডাউন অপারেশন জন্য টুলিং সরঞ্জাম প্রধান বায়ু গ্রহণ পাইপলাইন উপর মাউন্ট.

     • ভ্যাকুয়াম সার্কিট সুইচিং: ম্যানুয়াল স্টার্ট-স্টপ নিয়ন্ত্রণের জন্য ভ্যাকুয়াম পাম্প শাখা সার্কিটগুলিতে প্রয়োগ করা হয়; দ্রুত ভ্যাকুয়াম চাপ ছেড়ে দিতে ভালভ টানুন এবং নিরাপদ অপারেশন নিশ্চিত করুন।

এক বাক্যের সারাংশ

     SOLH HSV সিরিজ হল একটি 3/2 উপায় স্ব-লকিং স্ট্রেইট-থ্রু হ্যান্ড স্লাইড ভালভ বিল্ট-ইন প্রেসার রিলিফ ফাংশন সহ। লুব-মুক্ত অপারেশন, বৈচিত্র্যপূর্ণ থ্রেড বিকল্প এবং নিরাপদ অবশিষ্ট চাপ নিষ্কাশন যুক্তির বৈশিষ্ট্যযুক্ত, এটি বায়ুসংক্রান্ত সার্কিট রক্ষণাবেক্ষণ এবং শাখা অন-অফ নিয়ন্ত্রণের জন্য স্ট্যান্ডার্ড ম্যানুয়াল এয়ার সোর্স সুইচ ভালভ।
