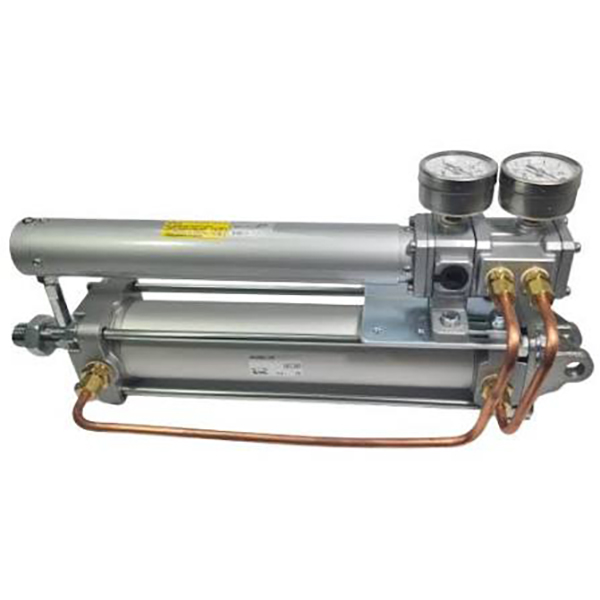

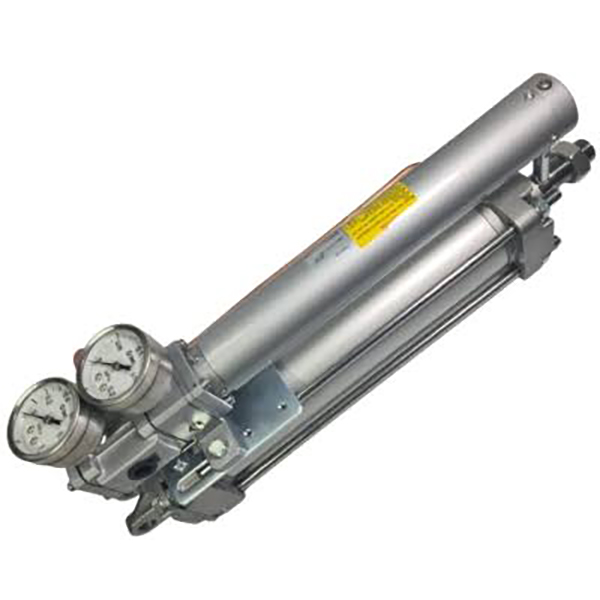

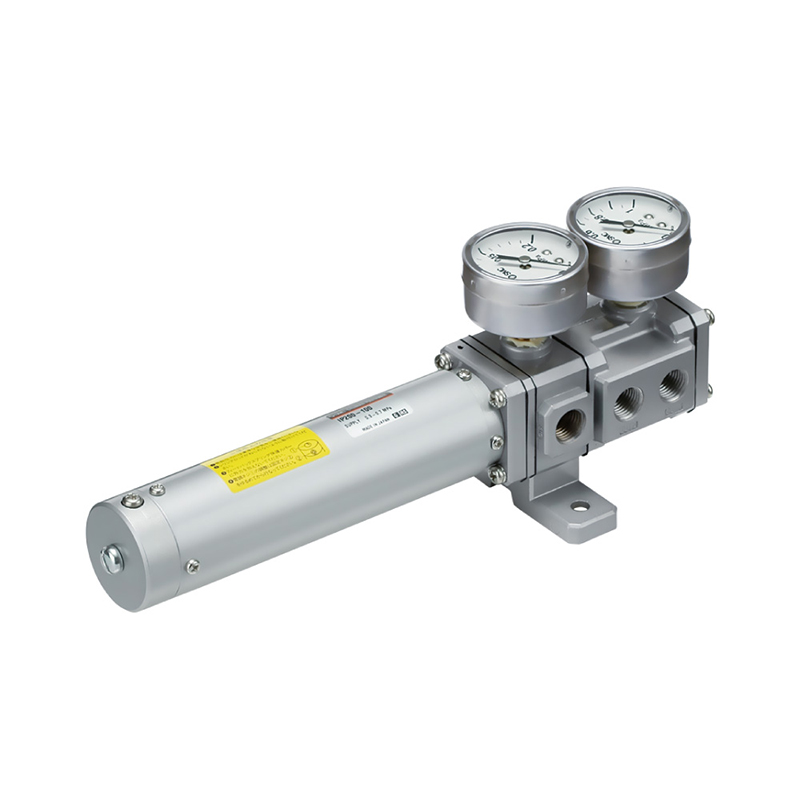

IP200 সিরিজ বায়ুসংক্রান্ত পাইলট সার্ভো সিলিন্ডার পজিশনার

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     রিচ টেকনোলজির SOLH ব্র্যান্ডের অধীনে চালু করা IP200 সিরিজ একটি বায়ুসংক্রান্ত পাইলট সার্ভো সিলিন্ডার পজিশার। এটি স্ট্যান্ডার্ড সিলিন্ডারের জন্য উচ্চ-নির্ভুল আনুপাতিক অবস্থান নিয়ন্ত্রণ সরবরাহ করে, রৈখিকভাবে 0.02~0.1MPa বায়ুসংক্রান্ত নিয়ন্ত্রণ সংকেতকে সিলিন্ডার পিস্টন রডের সুনির্দিষ্ট স্থানচ্যুতিতে রূপান্তর করে। বিদ্যুৎ সরবরাহ ছাড়াই সম্পূর্ণ বায়ুচালিত, এটি বিস্ফোরণ-প্রবণ শিল্প পরিবেশের জন্য একটি অভ্যন্তরীণভাবে নিরাপদ অবস্থান সমাধান।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

    1. মৌলিক পরামিতি

     -- সামঞ্জস্যপূর্ণ সিলিন্ডার: বোর ≥ Ø50 মিমি, স্ট্রোক 25~ 300 মিমি (প্রতি 1 মিমি বৃদ্ধি কাস্টমাইজযোগ্য)

     -- নিয়ন্ত্রণ নীতি: বল ভারসাম্য তত্ত্বের উপর ভিত্তি করে অগ্রভাগ-ফ্ল্যাপার সার্ভো প্রক্রিয়া

     -- সাপ্লাই এয়ার প্রেসার (SUP): 0.3~0.7MPa

     -- ইনপুট কন্ট্রোল সিগন্যাল (IN): স্ট্যান্ডার্ড 0.02~ 0.1MPa বায়ুসংক্রান্ত সংকেত

     -- পরিবেষ্টিত এবং মাঝারি তাপমাত্রা: -5℃ ~ +60℃ (স্ট্যান্ডার্ড সংস্করণ)

     -- পোর্ট থ্রেড: প্রধান পোর্ট Rc1/4; চাপ গেজ পোর্ট Rc1/8

     -- নেট ওজন: প্রায় 700g (100mm স্ট্রোক মডেলের উপর ভিত্তি করে) নিয়ন্ত্রণ সঠিকতা সূচক · সংবেদনশীলতা: ≤ 0.5% F.S.

     -- রৈখিকতা: ≤ ±2% F.S

     -- হিস্টেরেসিস: ≤ 1% F.S.

     -- পুনরাবৃত্তিযোগ্যতা: ≤ ±1% F.S.2।

বল ভারসাম্য কাজের নীতি

     -- সিগন্যাল ইনপুট: বায়ুসংক্রান্ত নিয়ন্ত্রণ সংকেত পোর্ট IN এ প্রবেশ করে এবং ইনপুট ডায়াফ্রামে ধাক্কা দেয়।

     -- সার্ভো অ্যামপ্লিফিকেশন: ডায়াফ্রাম স্থানচ্যুতি অগ্রভাগের বিপরীতে ক্লিয়ারেন্স পরিবর্তন করে পিছনের চাপ সামঞ্জস্য করতে, অভ্যন্তরীণ স্পুলটিকে এয়ার সার্কিট পরিবর্তন করতে চালনা করে।

     -- সিলিন্ডার অ্যাকচুয়েশন: ডাবল-অ্যাক্টিং সিলিন্ডার প্রসারিত বা প্রত্যাহার করতে OUT1 / OUT2 পোর্টের মাধ্যমে চাপযুক্ত বায়ু আউটপুট।

     -- পজিশন ফিডব্যাক: সিলিন্ডার স্ট্রোক মোশন ফিডব্যাক ডায়াফ্রামকে কানেক্টিং রড এবং ফিডব্যাক স্প্রিং এর মাধ্যমে টেনে আনে ইনপুট সিগন্যালের সাথে বল ব্যালেন্সে পৌঁছাতে; নির্ভুলভাবে লক্ষ্য অবস্থানে সিলিন্ডার লক করতে স্পুলটি নিরপেক্ষ অবস্থানে ফিরে আসে।

মডেল কোড সংজ্ঞা (IP200-XXX-YY)

     -- IP200: বেস সিরিজ কোড

     -- XXX: রেটেড স্ট্রোক (25 / 50 / 100 / 150 / 200 / 250 / 300 মিমি)

     --YY ঐচ্ছিক প্রত্যয়: প্রত্যয় নেই: কার্বন স্টিল ফিডব্যাক স্প্রিং সহ স্ট্যান্ডার্ড মডেল -T: স্টেইনলেস স্টিল ফিডব্যাক স্প্রিং দিয়ে সজ্জিত -XN: নিম্ন তাপমাত্রা সংস্করণ (-30°C ~ +60°C) -XZ: উচ্চ তাপমাত্রা সংস্করণ (-5°C ~ +80°C)

উদাহরণ: IP200-200-T → 200mm স্ট্রোক, স্টেইনলেস স্টিল ফিডব্যাক স্প্রিং।

পোর্ট সংজ্ঞা

     -- SUP: প্রধান বায়ু সরবরাহ ইনপুট (0.3~0.7MPa)

     -- IN: বায়ুসংক্রান্ত নিয়ন্ত্রণ সংকেত ইনপুট (0.02~ 0.1MPa)

     -- OUT1 / OUT2: ডবল অ্যাক্টিং সিলিন্ডারের জন্য ডুয়াল আউটপুট পোর্ট

     -- EX: এক্সস্ট পোর্ট

     -- গেজ: চাপ গেজ ইনস্টলেশনের জন্য ডেডিকেটেড পোর্ট

মূল পণ্যের সুবিধা

     -- উচ্চ নির্ভুলতা বিস্ফোরণ-নিরাপদ বায়ুসংক্রান্ত পজিশনিং বৈদ্যুতিক সার্ভো সিস্টেমের তুলনামূলক অবস্থান নির্ভুলতা; কোনো বৈদ্যুতিক উপাদান ছাড়াই সম্পূর্ণ বায়ুচালিত, দাহ্য ও বিস্ফোরক কাজের অঞ্চলের জন্য অভ্যন্তরীণভাবে নিরাপদ।

     -- কমপ্যাক্ট ইন্টিগ্রেটেড অল-ইন-ওয়ান স্ট্রাকচার ইন্টিগ্রেটেড ইউনিট ডিজাইন স্ট্যান্ডার্ড সিলিন্ডারে সরাসরি মাউন্ট করার জন্য, সাইটে ইনস্টলেশন এবং রুটিন রক্ষণাবেক্ষণ পদ্ধতিকে সহজ করে।

     -- সুবিধাজনক ক্রমাঙ্কন ডিজাইন বিল্ট-ইন স্বাধীন জিরো অ্যাডজাস্টমেন্ট স্ক্রু এবং স্প্যান অ্যাডজাস্টমেন্ট স্ক্রু অতিরিক্ত সরঞ্জাম ছাড়াই দ্রুত অন-সাইট ক্রমাঙ্কনের জন্য।

     -- আর্দ্র, ক্ষয়কারী কর্মশালার পরিবেশের সাথে খাপ খাইয়ে নিতে কার্বন স্টিল বা স্টেইনলেস স্টীল ভেরিয়েন্টে জারা প্রতিরোধের প্রতিক্রিয়া বসন্তের জন্য একাধিক উপাদান বিকল্প।

     -- বিস্তৃত তাপমাত্রা পরিসর কাস্টম সংস্করণ স্ট্যান্ডার্ড, নিম্ন-তাপমাত্রা এবং উচ্চ-তাপমাত্রা ঐচ্ছিক মডেলগুলি জটিল পরিবর্তনশীল তাপমাত্রা শিল্প অবস্থার জন্য।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- যথার্থ পজিশনিং স্টেশন: কাটিং, প্রেস-ফিটিং, লেপ এবং স্বয়ংক্রিয় উপাদান হ্যান্ডলিং সরঞ্জাম

     -- শিল্প প্রক্রিয়া নিয়ন্ত্রণ: ভালভ খোলার নিয়ন্ত্রণ, ওয়েব টেনশন নিয়ন্ত্রণ এবং ওয়েব প্রান্ত সংশোধন সিস্টেম

     -- বিশেষ কঠোর পরিবেশ: রাসায়নিক উদ্ভিদ এবং খনির যন্ত্রপাতির জন্য বিস্ফোরণ-প্রমাণ, ধুলোরোধী এবং জলরোধী সরঞ্জাম

     -- বায়ুসংক্রান্ত সার্ভো কোর ইউনিট: সম্পূর্ণ বায়ুসংক্রান্ত সার্ভো পজিশনিং সিস্টেমের কেন্দ্রীয় নিয়ন্ত্রণ উপাদান হিসাবে কাজ করে

অপারেশন এবং ইনস্টলেশন নির্দেশিকা

     -- বায়ুর উৎসের প্রয়োজনীয়তা: অগ্রভাগের বাধা এবং অবস্থানের ব্যর্থতা রোধ করার জন্য সরবরাহ বায়ু অবশ্যই শুষ্ক এবং পরিস্রাবণ নির্ভুলতা ≤5μm সহ পরিষ্কার হতে হবে।

     - ক্রমাঙ্কন রেফারেন্স: সর্বোত্তম রৈখিক কর্মক্ষমতার জন্য 0.5MPa এর মান সরবরাহ চাপের অধীনে সম্পূর্ণ শূন্য এবং স্প্যান সমন্বয়।

     -- মাউন্টিং দিক: যেকোনো কোণে ইনস্টলেশন সমর্থন করে; মাউন্টিং লেআউট এড়িয়ে চলুন যার ফলে ইউনিটের অভ্যন্তরীণ সমাবেশে ঘনীভূত জল জমে।

এক বাক্যের সারাংশ

     SOLH IP200 ফোর্স-ব্যালেন্স অগ্রভাগ-ফ্ল্যাপার বায়ুসংক্রান্ত সার্ভো পজিশনার রৈখিকভাবে 0.02~0.1MPa বায়ু সংকেতকে সুনির্দিষ্ট সিলিন্ডার স্থানচ্যুতিতে রূপান্তরিত করে, উচ্চ অবস্থান নির্ভুলতা, বিস্ফোরণ-নিরাপদ বায়ু-শুধু অপারেশন, শূন্য/স্প্যান সামঞ্জস্যযোগ্য ক্রমাঙ্কন এবং মাল্টি-টেম্পার ইউনিটের জন্য কাস্টম টেম্পারিং বিকল্পের বিকল্পের জন্য উপযুক্ত। বিস্ফোরণ-প্রমাণ রাসায়নিক, খনির এবং নির্ভুল অটোমেশন সরঞ্জাম।
