ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

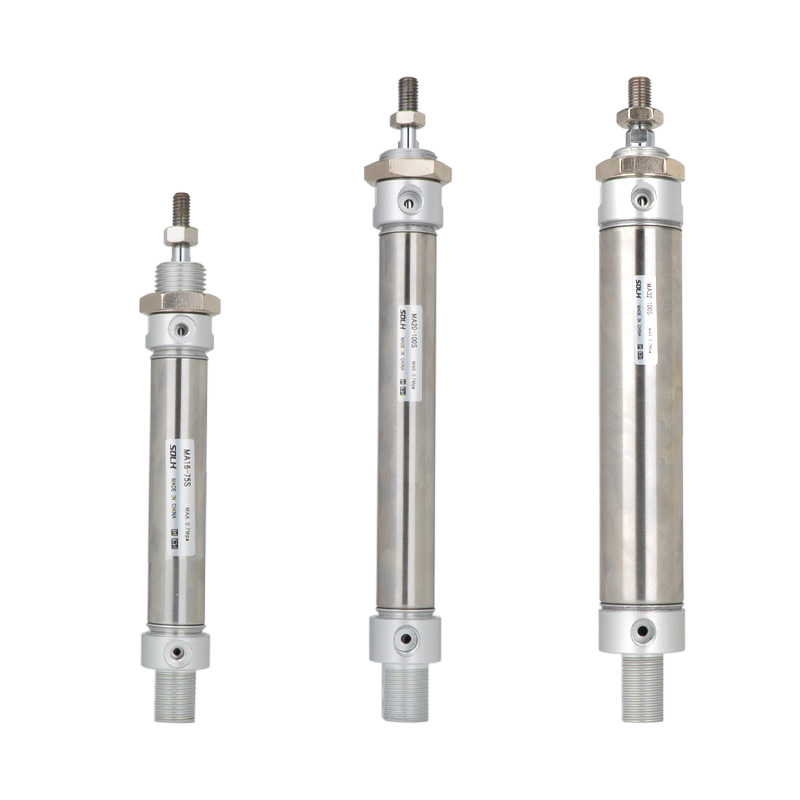

SOLH MA সিরিজের অর্থনৈতিক স্টেইনলেস স্টীল মিনি সিলিন্ডার, বোরের আকার φ16/20/25/32/40/50/63mm। SMC CM2/CM3 সিরিজের সাথে বিনিময়যোগ্য। উচ্চ খরচ কর্মক্ষমতা, পরিপক্ক গঠন, সর্বজনীন মাউন্ট মাত্রা এবং জারা প্রতিরোধের. হালকা শিল্প, ইলেকট্রনিক্স, প্যাকেজিং, খাদ্য এবং হালকা ও মাঝারি লোড, বাজেট-সংবেদনশীল, পরিষ্কার বা আর্দ্র কাজের অবস্থার জন্য ছোট অটোমেশন সরঞ্জামগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।
1. স্ট্যান্ডার্ড: এন্টারপ্রাইজ অভ্যন্তরীণ মান, SMC CM2/CM3 এর সাথে অত্যন্ত বিনিময়যোগ্য।
2. উপাদান: 304 স্টেইনলেস স্টীল ব্যারেল এবং পিস্টন রড, অ্যালুমিনিয়াম খাদ শেষ ক্যাপ, আর্দ্র, দুর্বল অ্যাসিড, দুর্বল ক্ষার এবং পরিষ্কার পরিবেশের জন্য মরিচা-প্রমাণ।
3. গঠন: রোল-ক্রীম্পড শেষ ক্যাপ এবং ব্যারেল সংযোগ, স্থিতিশীল গঠন এবং প্রতিযোগিতামূলক খরচ, সহজ রক্ষণাবেক্ষণের জন্য সোজা নলাকার আকৃতি।
4. অপারেশন ভেরিয়েন্ট
-- এমএ ডাবল অ্যাক্টিং: উভয় প্রান্তে বায়ু সরবরাহ, সবচেয়ে সাধারণ আদর্শ মডেল
-- MSA সিঙ্গল অ্যাক্টিং স্প্রিং এক্সটেনড: এয়ার কেটে গেলে স্বয়ংক্রিয়ভাবে প্রসারিত করুন
-- MTA সিঙ্গল অ্যাক্টিং স্প্রিং রিটার্ন: বাতাস কেটে গেলে স্বয়ংক্রিয়ভাবে প্রত্যাহার করুন
-- MAD ডাবল রড: রড উভয় দিকে প্রসারিত, সিঙ্ক্রোনাস মোশন, দ্বিগুণ কার্যকর স্ট্রোক
-- MAJ অ্যাডজাস্টেবল স্ট্রোক: সুনির্দিষ্ট অবস্থানের জন্য সূক্ষ্ম স্ট্রোক সমন্বয়ের সাথে ডাবল অ্যাক্টিং
5. কুশন: স্ট্যান্ডার্ড রাবার বিরোধী সংঘর্ষ প্যাড; উচ্চ গতির গতির অধীনে প্রভাব এবং শব্দ কমাতে ম্যাক ঐচ্ছিক সামঞ্জস্যযোগ্য এয়ার কুশন।
6. সিলিং: তেল স্টোরেজ খাঁজ, কম স্টার্টআপ চাপ, তেল-মুক্ত অপারেশন, পরিষেবা জীবন ≥5 মিলিয়ন চক্র সহ বিশেষ দ্বিমুখী সীল।
7. অবস্থান সনাক্তকরণ: সমস্ত মডেল বিল্ট-ইন চৌম্বক রিং (প্রত্যয় S), AirTAC CS1-G বা SMC M9B চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ পিস্টন অবস্থানের প্রতিক্রিয়ার জন্য।

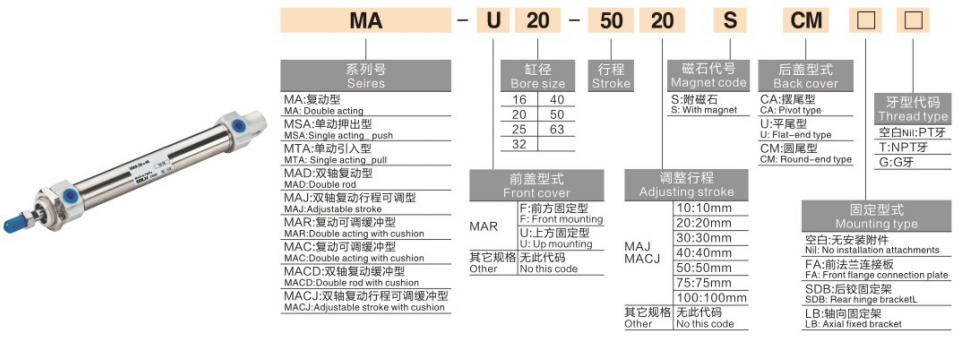

1. মডেল উদাহরণ: MA25-100S-CM-FA
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| MA/MSA/MTA/MAD/MAJ |
সিরিজ বৈকল্পিক |
এমএ = ডাবল অ্যাক্টিং MSA = একক অভিনয় স্প্রিং এক্সটেনড MTA = একক অভিনয় স্প্রিং রিটার্ন MAD = ডাবল রড MAJ=অ্যাডজাস্টেবল স্ট্রোক |
| 16/20/25/32/40/50/63 |
বোরের আকার (মিমি) |
φ16~φ63 |
|
100 |
স্ট্রোক দৈর্ঘ্য |
সর্বোচ্চ 500 মিমি ডাবল অ্যাক্টিং সর্বোচ্চ 100 মিমি একক অভিনয় |
|
S |
ম্যাগনেটিক রিং |
অন্তর্নির্মিত চুম্বক (মান, বাধ্যতামূলক) |
| CM/CA/U |
রিয়ার এন্ড টাইপ |
CM = নলাকার লেজ; CA=ক্লেভিস লেজ; U = সমতল লেজ |
| এফএ/এফবি/এলবি/এসডিবি |
মাউন্ট আনুষঙ্গিক |
FA=ফ্রন্ট ফ্ল্যাঞ্জ; FB = পিছনের ফ্ল্যাঞ্জ LB = ফুট মাউন্ট; SDB = ডাবল ক্লিভিস |
--MA32-75S-CM：Bore32, stroke75, ডাবল অ্যাক্টিং, নলাকার লেজ, অন্তর্নির্মিত চুম্বক
-- MTA20-50S-U：Bore20, stroke50, একক অভিনয় স্প্রিং রিটার্ন, ফ্ল্যাট লেজ
-- MAJ40-100S-CA：Bore40, স্ট্রোক100, সামঞ্জস্যযোগ্য স্ট্রোক, ক্লিভিস টেল
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
| বোর সাইজ |
φ16,20,25,32,40,50,63 মিমি |
| অপারেটিং চাপ |
ডাবল অভিনয়: 0.1~ 1.0MPa একক অভিনয়: 0.2 ~ 1.0MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-20~+70℃；-10~+60℃ চুম্বক সজ্জিত মডেলের জন্য |
| পিস্টন গতি |
50~750 মিমি/সেকেন্ড |
| কুশন |
স্ট্যান্ডার্ড রাবার কুশন; ম্যাক ঐচ্ছিক নিয়মিত এয়ার কুশন |
| এয়ার পোর্ট থ্রেড |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন উপলব্ধ |
| স্ট্রোক সহনশীলতা |
±1.5 মিমি |
1. ডাবল অ্যাক্টিং এমএ
|
বোর (মিমি) |
খোঁচা (N) |
পুল ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. একক অভিনয় MTA (স্প্রিং রিটার্ন @0.5MPa)
|
বোর (মিমি) |
খোঁচা (N) |
স্প্রিং রিটার্ন ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. রিয়ার টেইল এবং মাউন্ট করার বিকল্প
-- সিএম নলাকার লেজ: স্ট্যান্ডার্ড সোজা মাউন্টিং (সবচেয়ে জনপ্রিয়)
-- CA ক্লিভিস লেজ: সুইং মেকানিজমের জন্য পিছনের কব্জা
-- U ফ্ল্যাট লেজ: সীমিত অক্ষীয় স্থানের জন্য প্লেন ইনস্টলেশন
--এফএ/এফবি ফ্ল্যাঞ্জ: ফ্রন্ট/রিয়ার ফ্ল্যাঞ্জ প্লেট ফিক্সিং
-- LB ফুট মাউন্ট: পার্শ্ব অক্ষীয় বন্ধনী ইনস্টলেশন
-- SDB ডাবল ক্লিভিস: সুইং মোশনের জন্য কব্জাযুক্ত সংযোগ
2. প্রধান ডেরিভেটিভ সংস্করণ
-- MA: বিল্ট-ইন ম্যাগনেটের সাথে স্ট্যান্ডার্ড ডাবল অ্যাক্টিং
-- MSA/MTA: একক অভিনয় বসন্ত প্রসারিত/বসন্ত রিটার্ন
-- MAD: ডাবল রড ডবল অভিনয়
-- MAJ: অ্যাডজাস্টেবল স্ট্রোক ডাবল অ্যাক্টিং
-- MAC: নিয়মিত বায়ু কুশন সঙ্গে ডবল অভিনয়
1. বোর নির্বাচন: প্রয়োজনীয় থ্রাস্ট এবং অনুভূমিক লোড গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; হালকা ও মাঝারি লোড এবং খরচ-সংবেদনশীল প্রকল্পের জন্য অগ্রাধিকারমূলকভাবে MA নির্বাচন করুন।
2. স্ট্রোক নিশ্চিতকরণ: অতিরিক্ত 10~20 মিমি ভ্রমণ মার্জিন যোগ করুন; সর্বোচ্চ স্ট্রোক: ডবল অভিনয় ≤500mm, একক অভিনয় ≤100mm.
3. কনফিগারেশন ম্যাচিং
-- অপারেশন: ডাবল অ্যাক্টিং → MA; একক অভিনয় স্প্রিং রিটার্ন → MTA; সুনির্দিষ্ট স্ট্রোক টিউনিং → MAJ
-- কুশন: গতি চলার সময় MAC অ্যাডজাস্টেবল এয়ার কুশন বেছে নিন＞500mm/s
-- অবস্থানের প্রতিক্রিয়া: বিল্ট-ইন চুম্বক দিয়ে সজ্জিত সমস্ত মডেল, CS1-G / M9B চৌম্বকীয় সুইচের সাথে মেলে
SOLH MA লাভজনক স্টেইনলেস স্টীল মিনি সিলিন্ডার SMC CM2/CM3 সিরিজের সাথে বিনিময়যোগ্য, প্রচুর ভেরিয়েন্ট এবং একাধিক মাউন্টিং পছন্দ প্রদান করে, হালকা এবং মাঝারি লোড অটোমেশন, প্যাকেজিং, খাদ্য এবং ইলেকট্রনিক উত্পাদন লাইনের জন্য সাশ্রয়ী লিনিয়ার অ্যাকচুয়েটর।
