এমএএল সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডার
  • এমএএল সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডারএমএএল সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডার
  • এমএএল সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডারএমএএল সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডার

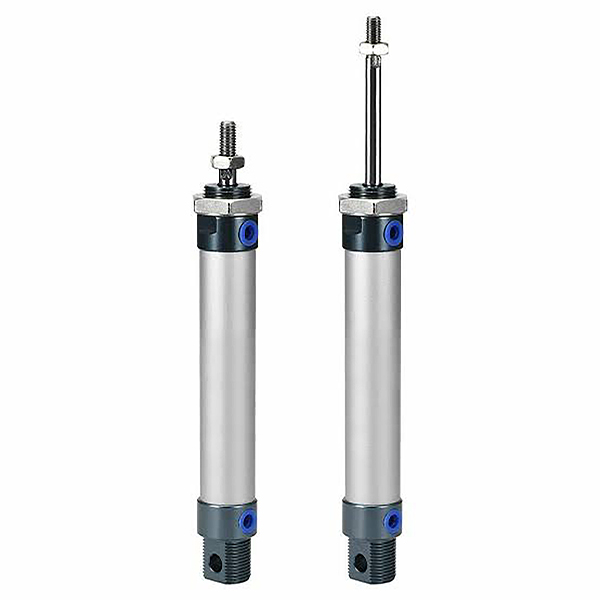

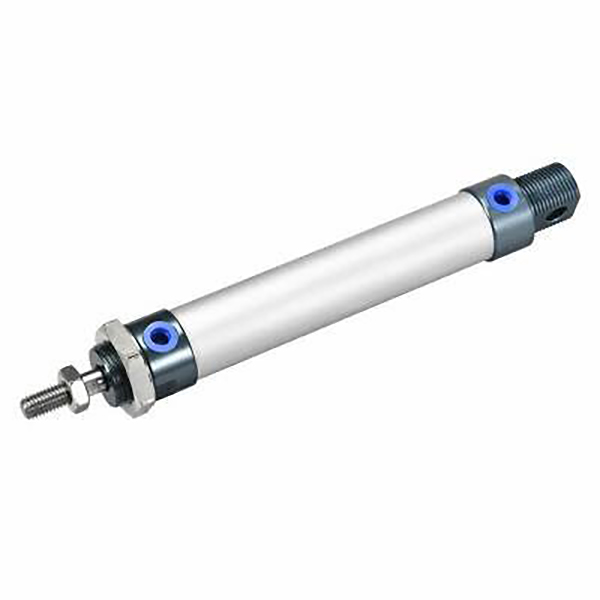

এমএএল সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডার

SOLH MAL লাইটওয়েট অ্যালুমিনিয়াম অ্যালয় মিনি বায়ুসংক্রান্ত সিলিন্ডারগুলি হল অতি-অর্থনৈতিক কমপ্যাক্ট অ্যাকুয়েটর যা হালকা-শুল্ক স্বয়ংক্রিয় অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। হার্ড-অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল এবং অ্যান্টি-রাস্ট স্টেইনলেস স্টিল পিস্টন রডের সাথে যুক্ত শেষ ক্যাপ দিয়ে নির্মিত, এই মডেলটি প্রচলিত এমএ সিরিজের সিলিন্ডারের তুলনায় 15% হালকা এবং সামগ্রিক দৈর্ঘ্যে প্রায় 10 মিমি ছোট এবং সংগ্রহের খরচ অনেক কমিয়ে দেয়। এটি MA এবং CM2 সিলিন্ডারের সাথে সহজবোধ্য প্রতিস্থাপন এবং কম খরচে সরঞ্জামের রেট্রোফিটের জন্য চমৎকার মাত্রিক বিনিময়যোগ্যতা বৈশিষ্ট্যযুক্ত। ডুয়াল-এন্ড থ্রেড লকিং অ্যাসেম্বলি গ্রহণ করা ক্রমাগত অপারেশন চলাকালীন স্থিতিশীল কাঠামোগত কর্মক্ষমতা নিশ্চিত করে; সুবিন্যস্ত বৃত্তাকার শরীর সহজে disassembly, পরিদর্শন এবং রক্ষণাবেক্ষণের অনুমতি দেয়। বৈচিত্র্যের একটি সম্পূর্ণ পোর্টফোলিও স্ট্যান্ডার্ড ডাবল-অ্যাক্টিং, স্প্রিং সিঙ্গেল-অ্যাক্টিং পাওয়ার-অফ রিসেট প্রকার, সিঙ্ক্রোনাস ডাবল-রড ইউনিট এবং স্ট্রোক-অ্যাডজাস্টেবল MALJ সংস্করণগুলিকে বিভিন্ন হালকা-লোড রৈখিক গতির প্রয়োজনীয়তা মেটাতে কভার করে। স্ট্যান্ডার্ড রাবার বাম্পারগুলি হালকা শক এবং শব্দ শোষণ করে, উচ্চ গতির ঘন ঘন সাইকেল চালানোর জন্য ঐচ্ছিক সামঞ্জস্যযোগ্য এয়ার কুশন উপলব্ধ। অন্তর্নির্মিত তেল স্টোরেজ খাঁজের সাথে কম-ঘর্ষণ যৌগিক সিলিং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশনকে সমর্থন করে যার পরিষেবা জীবন 5 মিলিয়ন চক্রে পৌঁছায়। একটি ঐচ্ছিক বিল্ট-ইন ম্যাগনেটিক রিং SMC M9B এবং Airtac CS1-G ম্যাগনেটিক সেন্সরগুলির সাথে রিয়েল-টাইম পিস্টন পজিশন ফিডব্যাক এবং PLC স্বয়ংক্রিয় লিঙ্কেজ নিয়ন্ত্রণ অর্জনের জন্য নির্বিঘ্নে কাজ করে। স্থিতিশীল ভর উত্পাদন এবং দ্রুত অর্ডার পূর্ণতা দ্বারা সমর্থিত, এই বাজেট-বান্ধব সিলিন্ডারগুলি শুষ্ক এবং কম-ধুলো কাজের পরিবেশের অধীনে ইলেকট্রনিক্স সমাবেশ, প্যাকেজিং যন্ত্রপাতি এবং হালকা শিল্প অটোমেশনে ব্যাপকভাবে প্রয়োগ করা হয়।

MAL সিরিজ অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডার | লাইটওয়েট ইকোনমিক্যাল নিউমেটিক সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH


1. পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

     SOLH MAL সিরিজ হল একটি লাইটওয়েট লাভজনক অ্যালুমিনিয়াম অ্যালয় মিনি নিউম্যাটিক সিলিন্ডার, একটি সাশ্রয়ী মিনি সিলিন্ডার সমাধান হিসাবে বাজারে ব্যাপকভাবে স্বীকৃত৷ অ্যানোডাইজড অ্যালুমিনিয়াম অ্যালয় সিলিন্ডার টিউব এবং স্টেইনলেস স্টীল পিস্টন রড গ্রহণ করা, এতে অতি-হালকা ওজন, কমপ্যাক্ট গঠন এবং কম খরচ রয়েছে। MA এবং CM2 সিরিজের সাথে দৃঢ় সামঞ্জস্যের সাথে, এটি হালকা-লোড, ইলেকট্রনিক্স, প্যাকেজিং, হালকা শিল্প এবং শুষ্ক কম ধুলো কাজের পরিস্থিতিতে বাজেট-সংবেদনশীল স্বয়ংক্রিয় সরঞ্জামগুলির জন্য আদর্শ।

  1.1 ইউনিভার্সাল স্ট্যান্ডার্ড এবং উচ্চ বিনিময়যোগ্যতা

     ইউনিফাইড মাউন্টিং মাত্রা এবং ইন্টারফেস স্পেসিফিকেশন সহ গার্হস্থ্য সার্বজনীন শিল্প মান অনুযায়ী নির্মিত। এটি মূলধারার এমএ এবং CM2 সিরিজের সিলিন্ডারের সাথে চমৎকার কাঠামোগত এবং মাত্রিক বিনিময়যোগ্যতা অর্জন করে, শূন্য-পরিবর্তন প্রতিস্থাপন, সরঞ্জাম সংস্কার এবং ব্যাচের মানসম্মত সমাবেশ সমর্থন করে।

  1.2 লাইটওয়েট উপাদান গঠন

     প্রিমিয়াম অ্যানোডাইজড অ্যালুমিনিয়াম অ্যালয় সিলিন্ডার টিউব এবং অ্যালুমিনিয়াম অ্যালয় এন্ড কভার দিয়ে তৈরি, অ্যান্টি-রাস্ট স্টেইনলেস স্টিল পিস্টন রডের সাথে মিলিত। প্রচলিত MA সিরিজের সিলিন্ডারের সাথে তুলনা করে, MAL সিরিজ ওজনে 15% হালকা এবং সামগ্রিক দৈর্ঘ্যে প্রায় 10mm ছোট। এটি অসামান্য বহনযোগ্যতা এবং কমপ্যাক্ট ইনস্টলেশন কার্যকারিতা প্রদান করে যখন কার্যকরভাবে খরচ নিয়ন্ত্রণ করে।

  1.3 স্থিতিশীল থ্রেড লকিং কাঠামো

     টাইট এবং স্থিতিশীল সমাবেশ কাঠামোর সাথে ডুয়াল-এন্ড কভার থ্রেড লকিং প্রযুক্তি গ্রহণ করা। সুবিন্যস্ত বৃত্তাকার সোজা চেহারা সহজ সামগ্রিক কাঠামো এবং সুবিধাজনক দৈনিক বিচ্ছিন্নকরণ, রক্ষণাবেক্ষণ এবং ডিবাগিং নিশ্চিত করে, যা হালকা-শুল্ক স্বয়ংক্রিয় উত্পাদন লাইনের জন্য পরবর্তী কার্যক্ষম এবং রক্ষণাবেক্ষণের ব্যয়কে ব্যাপকভাবে হ্রাস করে।

  1.4 বৈচিত্রপূর্ণ গতি এবং কার্যকরী ডেরিভেটিভস

     • MAL ডাবল অ্যাক্টিং: ডুয়াল-এন্ড এয়ার ইনটেক রেসিপ্রোকেটিং মোশন, প্রচলিত লাইট-লোড লিনিয়ার অটোমেশনের জন্য সবচেয়ে সার্বজনীন স্ট্যান্ডার্ড টাইপ।

     • MSAL একক অভিনয় (পুশ আউট): স্প্রিং পুশ-আউট গঠন, নিরাপত্তা রিসেট প্রক্রিয়ার জন্য শক্তি ব্যর্থতার পর স্বয়ংক্রিয় রড এক্সটেনশন।

     • MTAL একক অভিনয় (পুল ব্যাক): স্প্রিং রিটার্ন স্ট্রাকচার, প্রতিরক্ষামূলক অবস্থানের পরিস্থিতিতে পাওয়ার ব্যর্থতার পর স্বয়ংক্রিয় রড প্রত্যাহার।

     • MALD ডাবল রড: ডুয়াল-এন্ড আউটপুট পিস্টন রড, সুনির্দিষ্ট সিঙ্ক্রোনাস ট্রান্সমিশনের জন্য সিঙ্ক্রোনাস অপারেশন এবং দ্বিগুণ কার্যকর স্ট্রোক উপলব্ধি করে।

     • MALJ সামঞ্জস্যযোগ্য স্ট্রোক: পরিবর্তনশীল কাজের চাহিদার জন্য সুনির্দিষ্ট অবস্থান এবং নমনীয় স্ট্রোক ক্রমাঙ্কন সমর্থনকারী, নিয়মিত স্ট্রোকের সাথে ডবল অভিনয় নকশা।

  1.5 নমনীয় বাফার এবং টেকসই সিলিং সিস্টেম

     মৌলিক শব্দ হ্রাস এবং প্রভাব শোষণের জন্য উচ্চ মানের রাবার বাফার প্যাড দিয়ে সজ্জিত স্ট্যান্ডার্ড; ঐচ্ছিক আপগ্রেড এয়ার বাফার (সি কোড) কার্যকরভাবে উচ্চ গতির চক্রাকার অপারেশনের সময় কম্পন এবং শব্দ কমায়। অন্তর্নির্মিত তেল স্টোরেজ খাঁজ সহ নিম্ন-ঘর্ষণ দ্বিমুখী যৌগিক সীল গ্রহণ করে, সিলিন্ডারটিতে অতি-নিম্ন প্রারম্ভিক চাপ এবং স্থিতিশীল তেল-মুক্ত অপারেশন রয়েছে, 5 মিলিয়ন চক্র পর্যন্ত পরিষেবা জীবন সহ।

  1.6 ঐচ্ছিক চৌম্বক আবেশন কনফিগারেশন

     MAL সিরিজ ঐচ্ছিক অন্তর্নির্মিত চৌম্বক রিং (S কোড) সমর্থন করে, যা CS1-G এবং SMC M9B সিরিজের চৌম্বকীয় সুইচগুলির সাথে পুরোপুরি সামঞ্জস্যপূর্ণ। এটি রিয়েল-টাইম সঠিক পিস্টন অবস্থান সনাক্তকরণ এবং বৈদ্যুতিক সংকেত সংযোগ উপলব্ধি করে, স্বয়ংক্রিয় চক্রের অবস্থান এবং হালকা-শুল্ক অটোমেশন সরঞ্জামগুলির জন্য বুদ্ধিমান পর্যবেক্ষণের চাহিদা পূরণ করে।


2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল স্ট্রাকচার: MAL25-100S-CM-FA

কোড সেগমেন্ট

সংজ্ঞা

MAL/MSAL/MTAL/MALD/MALJ

সিরিজ ফাংশন কোড: MAL = ডাবল অ্যাক্টিং; MSAL=স্প্রিং পুশ আউট; MTAL=স্প্রিং পুল ব্যাক; MALD = ডাবল রড; MALJ=অ্যাডজাস্টেবল স্ট্রোক

25

বোরের আকার (মিমি): 16/20/25/32/40

100

স্ট্রোক দৈর্ঘ্য (মিমি): ডাবল অ্যাক্টিং ≤500 মিমি; একক অভিনয় ≤150 মিমি

S

অন্তর্নির্মিত চৌম্বকীয় রিং (ঐচ্ছিক কনফিগারেশন)

CM/CA/U

রিয়ার কভার টাইপ: CM=গোলাকার লেজ; CA = সুইং টেইল; U = সমতল লেজ

এফএ/এফবি/এলবি/এসডিবি

মাউন্টিং টাইপ: FA=ফ্রন্ট ফ্ল্যাঞ্জ; FB = রিয়ার ফ্ল্যাঞ্জ; LB = ফুট বন্ধনী; SDB=ডাবল ইয়ার ব্র্যাকেট

 2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • স্ট্যান্ডার্ড ডাবল অ্যাক্টিং ম্যাগনেটিক মডেল: MAL32-75S-CM (32mm বোর, 75mm স্ট্রোক, বৃত্তাকার লেজ, চৌম্বকীয় রিং সহ)

     • একক অভিনয় বসন্ত রিটার্ন মডেল: MTAL20-50S-U (20mm বোর, 50mm স্ট্রোক, ফ্ল্যাট টেল, একক অভিনয় রিসেট)

     • ডাবল রড ডাবল অভিনয় মডেল: MALD25-100S-CA (25mm বোর, 100mm স্ট্রোক, সুইং টেইল, ডাবল রড সিঙ্ক্রোনাস অপারেশন)


3. মূল প্রযুক্তিগত পরামিতি (স্ট্যান্ডার্ড টাইপ)

প্যারামিটার আইটেম

স্পেসিফিকেশন

বোর সাইজ

φ16/20/25/32/40 মিমি

কাজের চাপ পরিসীমা

ডাবল অ্যাক্টিং: 0.1~0.9MPa; একক অভিনয়: 0.2~0.9MPa

প্রমাণ চাপ

1.35MPa

কাজের তাপমাত্রা

-5℃~70℃ (অ-চৌম্বকীয়); -5℃~60℃ (চৌম্বকীয় প্রকার)

অপারেটিং গতি

30~800mm/s

বাফার মোড

স্ট্যান্ডার্ড রাবার কুশন; ঐচ্ছিক সামঞ্জস্যযোগ্য বায়ু কুশন (C)

পোর্ট থ্রেড

M5 (16 মিমি); G1/8 (20/25/32mm); G1/4 (40mm)

তৈলাক্তকরণ মোড

তেল-মুক্ত অপারেশন (ফ্যাক্টরির বাইরে প্রি-লুব্রিকেটেড)

স্ট্রোক সহনশীলতা

±1.5 মিমি


4. 0.5MPa তাত্ত্বিক থ্রাস্ট এবং টেনশন রেফারেন্স চার্ট (একক রড)

 4.1 ডাবল অ্যাক্টিং (MAL) পারফরম্যান্স ডেটা

বোর (মিমি)

খোঁচা (N)

উত্তেজনা (N)

অনুভূমিক লোড (কেজি)

16

101

89

5.0

20

157

141

7.8

25

245

220

12.2

32

402

362

20.1

40

628

565

31.4

  4.2 একক অভিনয় (MTAL স্প্রিং রিটার্ন) পারফরম্যান্স ডেটা

বোর (মিমি)

খোঁচা (N)

স্প্রিং রিসেট ফোর্স (N)

অনুভূমিক লোড (কেজি)

16

90

20

4.5

20

145

25

7.2

25

230

40

11.5

32

380

65

19.0

40

600

100

30.0


5. মাউন্টিং ফর্ম এবং ডেরিভেটিভ মডেল

  5.1 বৈচিত্রপূর্ণ সর্বজনীন মাউন্টিং পদ্ধতি

     • সিএম গোলাকার লেজ: স্ট্যান্ডার্ড সোজা মাউন্ট, প্রচলিত স্থির রৈখিক আলো-লোড অপারেশন জন্য সবচেয়ে সর্বজনীন টাইপ

     • CA সুইং টেইল: দোলাতে যোগ্য লেজের গঠন, দোলাচল, ফ্লিপিং এবং লিঙ্কেজ যান্ত্রিক প্রক্রিয়ার জন্য উপযুক্ত

     • U সমতল লেজ: আল্ট্রা-কম্প্যাক্ট ফ্ল্যাট টেইল ডিজাইন, অতি-পাতলা এবং সরু ইনস্টলেশন স্পেস লেআউটের জন্য উপযুক্ত

     • FA/FB ফ্রন্ট/রিয়ার ফ্ল্যাঞ্জ: সামনে এবং পিছনের সমতল ফ্ল্যাঞ্জ ফিক্সিং, হালকা-লোড পজিশনিং সরঞ্জামের জন্য স্থিতিশীল উল্লম্ব ইনস্টলেশন

     • এলবি ফুট বন্ধনী: অক্ষীয় পা বেস ফিক্সিং, সুবিধাজনক পার্শ্বীয় ইনস্টলেশন এবং নমনীয় সরঞ্জাম ব্যবস্থা

     • SDB ডাবল ইয়ার ব্র্যাকেট: ডবল কব্জা গঠন, নমনীয় সুইং এবং বিশেষ সংযোগ কাজের অবস্থার অভিযোজিত

  5.2 কোর ডেরিভেটিভ সিরিজ

     • এমএএল স্ট্যান্ডার্ড ডাবল অ্যাক্টিং: সাধারণ আলো-লোড অটোমেশনের জন্য ঐচ্ছিক চৌম্বকীয় রিং সহ সর্বজনীন লাইটওয়েট মডেল

     • MSAL/MTAL একক অভিনয়: নিরাপত্তা রিসেট এবং প্রতিরক্ষামূলক অবস্থানের পরিস্থিতির জন্য স্প্রিং পুশ-আউট / স্প্রিং রিটার্ন প্রকার

     • MALD ডাবল রড: ডুয়াল-এন্ড সিঙ্ক্রোনাস আউটপুট গঠন, কার্যকর স্ট্রোক দ্বিগুণ এবং অপারেশন স্থায়িত্ব উন্নত

     • MALJ সামঞ্জস্যযোগ্য স্ট্রোক: সুনির্দিষ্ট অবস্থান এবং পরিবর্তনশীল-স্ট্রোক প্রক্রিয়াকরণ চাহিদার জন্য কাস্টমাইজযোগ্য স্ট্রোক নকশা

     • MALC সামঞ্জস্যযোগ্য কুশন: আপগ্রেড করা এয়ার বাফার কাঠামো, ঘন ঘন চক্রাকার অপারেশনের জন্য উচ্চ-গতির প্রভাব এবং শব্দ কমায়


6. এমএএল বনাম এমএ নির্বাচন তুলনা

তুলনা আইটেম

MAL (অ্যালুমিনিয়াম অ্যালয় মিনি)

এমএ (অর্থনৈতিক স্টেইনলেস টাইপ)

বোর রেঞ্জ

φ16~40 (হালকা-লোড ফোকাসড)

φ16~63 (সম্পূর্ণ সম্পূর্ণ স্পেসিফিকেশন)

উপাদান

অ্যালুমিনিয়াম খাদ টিউব + স্টেইনলেস স্টীল রড

স্টেইনলেস স্টীল টিউব + অ্যালুমিনিয়াম শেষ কভার

ওজন

অতি-আলো (MA এর চেয়ে 15% হালকা)

মাঝারি ওজন

শরীরের দৈর্ঘ্য

MA এর চেয়ে 10 মিমি ছোট

স্ট্যান্ডার্ড দৈর্ঘ্য

থ্রাস্ট রেঞ্জ

101~628N (হালকা ও মাঝারি লোড)

101~1559N (ওয়াইড লোড কভারেজ)

জারা প্রতিরোধের

সাধারণ (শুষ্ক / সামান্য ধুলো পরিবেশের জন্য উপযুক্ত)

ভাল (আর্দ্র / দুর্বল অ্যাসিড-বেস পরিবেশে অভিযোজিত)

মূল্য অবস্থান

সর্বনিম্ন (সর্বোচ্চ খরচ কর্মক্ষমতা)

কম (ব্যয়-কার্যকর সর্বজনীন প্রকার)

সেবা জীবন

≈5 মিলিয়ন চক্র

5~8 মিলিয়ন চক্র

কোর অ্যাপ্লিকেশন দৃশ্যকল্প

হালকা লোড, বাজেট-সংবেদনশীল, শুষ্ক এবং কম-ধুলো আলো শিল্প অটোমেশন

মাঝারি-হালকা লোড, সাধারণ অটোমেশন, আর্দ্র প্রচলিত পরিস্থিতি


7. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

     1. বোর নির্বাচন: প্রকৃত লোড ওজনের উপর ভিত্তি করে সঠিক বোরের আকার নির্বাচন করুন, 50% এর বেশি নিরাপত্তা মার্জিন সংরক্ষণ করুন। হালকা-লোড এবং বাজেট-সংবেদনশীল অটোমেশন প্রকল্পগুলির জন্য MAL সিরিজকে অগ্রাধিকার দিন।

     2. স্ট্রোক নির্বাচন: প্রকৃত কাজের স্ট্রোক প্লাস 10~20mm নিরাপত্তা মার্জিন; স্ট্যান্ডার্ড স্ট্রোক সীমা অনুসরণ করুন: ডবল অ্যাক্টিং ≤500mm, একক অভিনয় ≤150mm৷

     3. কার্যকরী কনফিগারেশন: স্ট্যান্ডার্ড ডাবল অ্যাক্টিংয়ের জন্য MAL, একক অভিনয় স্প্রিং রিটার্নের জন্য MTAL, ডাবল রড সিঙ্ক্রোনাস অপারেশনের জন্য MALD বেছে নিন। উচ্চ-গতির অপারেশনের জন্য MALC এয়ার কুশন নির্বাচন করুন (>500mm/s)। স্বয়ংক্রিয় অবস্থান সনাক্তকরণের জন্য S চৌম্বকীয় রিং + CS1-G/M9B সুইচগুলি সজ্জিত করুন।


এক বাক্যের সারাংশ

     SOLH MAL সিরিজের লাইটওয়েট অ্যালুমিনিয়াম অ্যালয় মিনি সিলিন্ডারে রয়েছে আল্ট্রা-লাইট কমপ্যাক্ট স্ট্রাকচার, অতি-স্বল্প খরচ এবং বৈচিত্রপূর্ণ কার্যকরী বিকল্পগুলি, যা হালকা-লোড, শুষ্ক-পরিবেশ এবং বাজেট-সীমিত ছোট স্বয়ংক্রিয় সরঞ্জামগুলির জন্য সবচেয়ে সাশ্রয়ী বায়ুসংক্রান্ত সমাধান হিসাবে পরিবেশন করে।
