ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

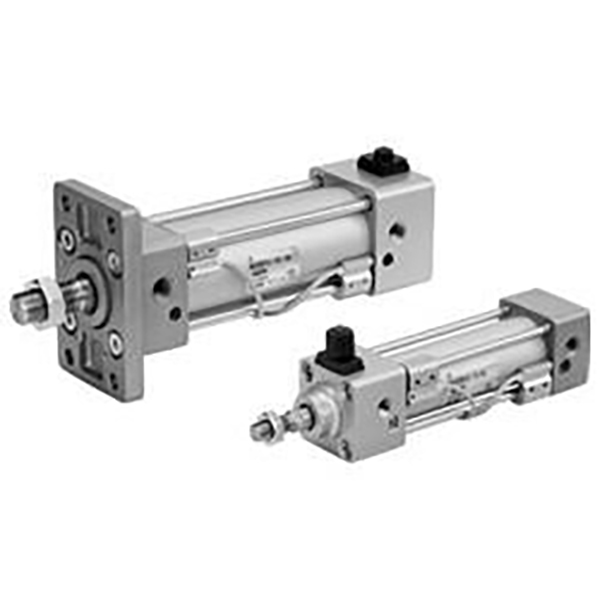

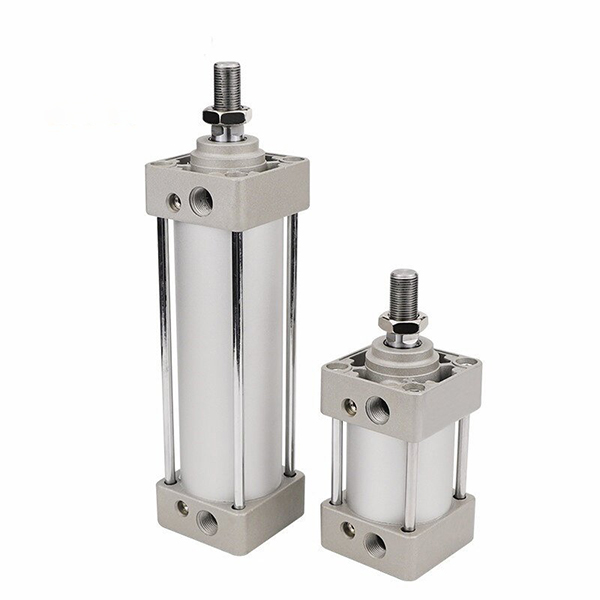

SOLH MBB সিরিজের লাইটওয়েট টাই রড স্ট্যান্ডার্ড সিলিন্ডার (MB-Z সিরিজ), 10% ওজন কমানোর সাথে ঐতিহ্যবাহী MB সিরিজের আপগ্রেডেড উত্তরসূরী। বর্গাকার শেষ ক্যাপ, সামঞ্জস্যযোগ্য ডবল-এন্ড এয়ার কুশন এবং প্রচুর মাউন্টিং বিকল্পগুলির সাথে সজ্জিত। মাঝারি গতি, উচ্চ ফ্রিকোয়েন্সি এবং মাঝারি লোড অবস্থার সাথে সাধারণ অটোমেশন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ইনস্টলেশন মাত্রা ISO 15552 মান মেনে চলে, প্রতিযোগী ব্র্যান্ড টাই রড সিলিন্ডারের সাথে বিনিময়যোগ্য।
1. গঠন: গোলাকার অ্যালুমিনিয়াম ব্যারেল, অভ্যন্তরীণ টাই রড, বর্গাকার শেষ ক্যাপ, উভয় প্রান্তে সামঞ্জস্যযোগ্য বায়ু কুশন, উচ্চ কাঠামোগত অনমনীয়তা।
2. উপাদান: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল, উচ্চ-শক্তির ঢালাই শেষ ক্যাপ, হার্ড ক্রোম ধাতুপট্টাবৃত পিস্টন রড, উচ্চ প্রসার্য টাই রড, পরিধান-প্রতিরোধী এবং দীর্ঘ পরিষেবা জীবন।
3. অপারেশন ভেরিয়েন্ট
-- MBB: একক রড ডাবল অ্যাক্টিং (বিল্ট-ইন ম্যাগনেট ছাড়া)
-- MDBB: একক রড ডাবল অ্যাক্টিং (অটো সুইচের জন্য বিল্ট-ইন ম্যাগনেটিক রিং)
-- MBW/MDBW: ডাবল রড ডাবল অ্যাক্টিং, চমৎকার অ্যান্টি-টরশন পারফরম্যান্স
4. কুশন: উভয় প্রান্তে স্বাধীনভাবে সামঞ্জস্যযোগ্য বায়ু কুশন, কার্যকরভাবে টার্মিনাল প্রভাব, কম্পন এবং শব্দ কমাতে।
5. সেন্সর ইনস্টলেশন: পিস্টনের অবস্থান সনাক্ত করতে M9B/A93/M9BW চৌম্বকীয় স্বয়ংক্রিয় সুইচগুলির জন্য পূর্ব-মেশিনযুক্ত খাঁজগুলি।
6. লাইটওয়েট আপগ্রেড: অপ্টিমাইজ করা শেষ ক্যাপ জ্যামিতি, পুরানো এমবি মডেলের তুলনায় 10% হালকা, সহজ সমাবেশ এবং পরিবহন।
7. স্ট্যান্ডার্ড সামঞ্জস্য: ISO 15552 মাউন্টিং স্ট্যান্ডার্ড, সরাসরি ক্রস-ব্র্যান্ড বিনিময়যোগ্যতা।

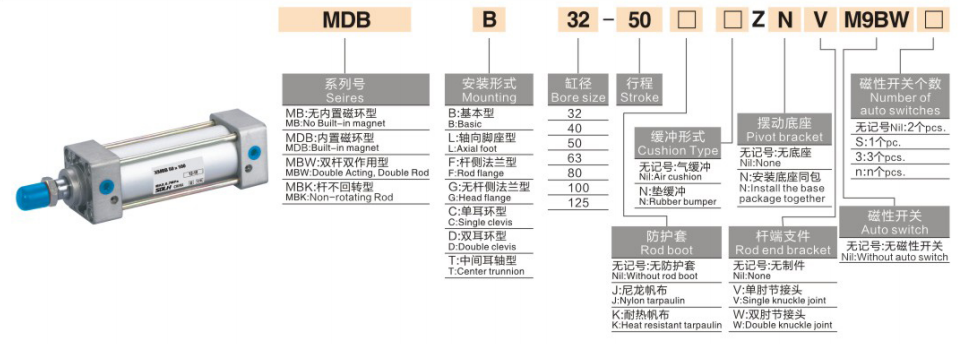

1. মডেল উদাহরণ: MDBB40-100Z-M9BW
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এমবি/এমডি |
চুম্বক বিকল্প |
MB = চুম্বক নেই MD = বিল্ট-ইন ম্যাগনেটিক রিং |
|
B |
সিরিজ কোড |
স্কয়ার এন্ড ক্যাপ টাই রড স্ট্যান্ডার্ড সিলিন্ডার |
|
40 |
বোর সাইজ |
φ32/40/50/63/80/100/125 মিমি |
|
100 |
স্ট্রোক দৈর্ঘ্য |
স্ট্যান্ডার্ড: 25 ~ 1000 মিমি, সর্বাধিক কাস্টমাইজড 1500 মিমি |
|
Z |
সংস্করণ মার্ক |
নতুন লাইটওয়েট MB-Z সিরিজ |
| M9BW |
ঐচ্ছিক আনুষঙ্গিক |
চৌম্বক স্বয়ংক্রিয় সুইচ |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
-- MBB50-200Z: Bore50, stroke200, চুম্বক ছাড়া হালকা ওজনের মৌলিক মডেল
-- MDBB63-150Z-LB: Bore63, stroke150, বিল্ট-ইন ম্যাগনেট, ফুট মাউন্টিং
-- MDBB80-300Z-FA: Bore80, stroke300, রড সাইড ফ্ল্যাঞ্জ মাউন্টিং
| প্যারামিটার আইটেম |
স্পেসিফিকেশন |
| বোর রেঞ্জ |
φ32,40,50,63,80,100,125 মিমি |
| অপারেটিং চাপ |
0.05~1.0 MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-10~+70℃; -10~+60℃ চুম্বক সজ্জিত মডেলের জন্য |
| পিস্টন গতি |
50~1000 মিমি/সেকেন্ড |
| কুশন |
উভয় প্রান্তে সামঞ্জস্যযোগ্য বায়ু কুশন |
| এয়ার পোর্ট থ্রেড |
Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125) |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন উপলব্ধ |
| স্ট্রোক সহনশীলতা |
≤250mm:0~+1.0mm; 251~1000mm:0~+1.4mm; 1001~1500mm:0~+1.8mm |
1. ডাবল অ্যাক্টিং এমবিবি/এমডিবিবি
|
বোর (মিমি) |
খোঁচা (N) |
পুল ফোর্স (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. মাউন্ট অপশন
-- B বেসিক টাইপ: গর্তের মধ্য দিয়ে শেষ ক্যাপের মাধ্যমে সরাসরি ইনস্টলেশন
-- LB ফুট মাউন্ট: ভারী লোড জন্য স্থিতিশীল অনুভূমিক ইনস্টলেশন
-- FA/FB ফ্ল্যাঞ্জ: উল্লম্ব মাউন্ট করার জন্য রড-সাইড/হেড-সাইড ফ্ল্যাঞ্জ
-- সি/ডি ক্লিভিস: হিঞ্জড সুইং মোশনের জন্য একক/ডাবল ক্লিভিস
-- টি ট্রুনিওন: টার্নওভার মেকানিজমের জন্য মিডল ট্রুনিয়ন মাউন্ট
2. প্রধান ডেরিভেটিভ সিরিজ
-- MBB/MDBB/MBW: স্ট্যান্ডার্ড একক রড নন-ম্যাগনেট/চুম্বক এবং ডবল রড সিলিন্ডার
-- MBK/MDBK: পিস্টন রড মোচড় রোধ করতে অ-ঘূর্ণায়মান রড সিলিন্ডার
--XB6 উচ্চ তাপমাত্রার ধরন: কাজের পরিসীমা -20~+150℃
--XC6 স্টেইনলেস স্টীল পিস্টন রড: হালকা ক্ষয়কারী এবং আর্দ্র পরিবেশের জন্য
1. বোর নির্বাচন: প্রকৃত লোড থেকে প্রয়োজনীয় থ্রাস্ট গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন। মাঝারি-গতির মিডিয়াম-লোড সাধারণ অটোমেশনের জন্য MBB-কে অগ্রাধিকার দিন।
2. স্ট্রোক নিশ্চিতকরণ: কার্যকর ভ্রমণে 10~20mm নিরাপত্তা মার্জিন যোগ করুন। সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 1000 মিমি, 1500 মিমি পর্যন্ত কাস্টমাইজ করা হয়েছে।
3. কনফিগারেশন মিল
-- অবস্থান সনাক্তকরণ: MDBB বিল্ট-ইন চুম্বক মডেল চয়ন করুন, M9B/A93 স্বয়ংক্রিয় সুইচগুলির সাথে মেলে।
-- মাউন্ট: অনুভূমিক ভারী লোড জন্য LB ফুট মাউন্ট; উল্লম্ব ইনস্টলেশনের জন্য এফএ ফ্ল্যাঞ্জ পছন্দের।
-- বিশেষ শর্ত: উচ্চ তাপমাত্রার জন্য -XB6 নির্বাচন করুন, ক্ষয়কারী পরিবেশের জন্য -XC6 স্টেইনলেস রড।
SOLH MBB লাইটওয়েট টাই রড স্ট্যান্ডার্ড সিলিন্ডার ISO15552 মেনে চলে, সামঞ্জস্যযোগ্য এয়ার কুশন এবং একাধিক মাউন্টিং পদ্ধতিতে সজ্জিত, মাঝারি-লোড উচ্চ-ফ্রিকোয়েন্সি অটোমেশন উত্পাদন লাইনের জন্য আদর্শ সাধারণ-উদ্দেশ্য লিনিয়ার অ্যাকচুয়েটর।
