MGF সিরিজ গাইড টেবিল সিলিন্ডার
  • MGF সিরিজ গাইড টেবিল সিলিন্ডারMGF সিরিজ গাইড টেবিল সিলিন্ডার

MGF সিরিজ গাইড টেবিল সিলিন্ডার

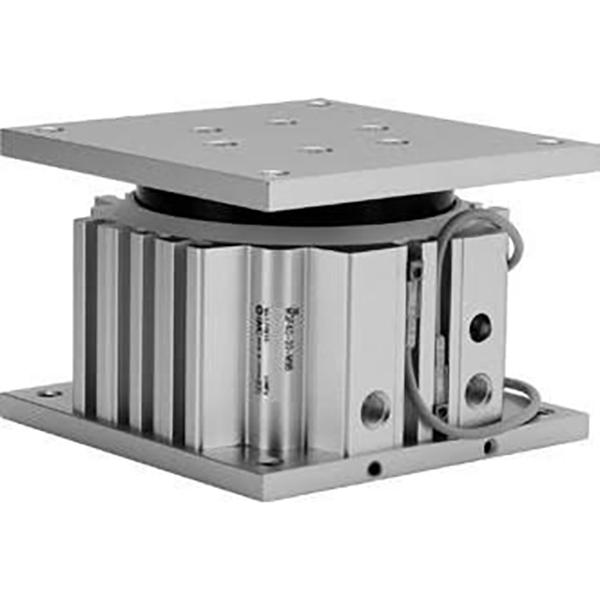

SOLH MGF লো-প্রোফাইল গাইড টেবিল সিলিন্ডার সম্পূর্ণভাবে SMC কাউন্টারপার্টের সাথে বিনিময়যোগ্য। একটি সমন্বিত বৃহৎ-ব্যাসের ঘনকেন্দ্রিক গাইড হাতা দিয়ে ডিজাইন করা হয়েছে, এটি ঐতিহ্যবাহী ডুয়াল গাইড রড সিলিন্ডারের দিকনির্দেশক সীমাবদ্ধতা ভঙ্গ করে এবং অভিন্ন 360° অ্যান্টি-ডিফ্লেকশন পারফরম্যান্স প্রদান করে। একটি আল্ট্রা-ফ্ল্যাট কমপ্যাক্ট লেআউটের জন্য MGQ সিরিজের তুলনায় এর সামগ্রিক ইনস্টলেশন উচ্চতা 15%~20% কমে গেছে। উপলব্ধ বোর মাপ: φ40, φ63, φ100 মিমি স্ট্যান্ডার্ড শর্ট স্ট্রোক 30 মিমি থেকে 100 মিমি পর্যন্ত, শর্ট-স্ট্রোক হেভি-ডিউটি ​​অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে। অন্তর্নির্মিত অ্যান্টি-ঘূর্ণন পিনগুলি φ100 মডেলের জন্য 409 N·m পর্যন্ত অত্যন্ত উচ্চ অনুমোদনযোগ্য টর্ক প্রদান করে, জ্যামিং বা স্থানচ্যুতি ছাড়াই সমস্ত দিক থেকে অদ্ভুত শক্তির অধীনে স্থিতিশীল, ±0.05° এর সর্বোচ্চ অ্যান্টি-ঘূর্ণন নির্ভুলতা সহ। দ্বি-দিকনির্দেশক উপরে এবং নীচে মাউন্টিং সমর্থিত; শরীরের তিন দিকের টি-স্লট চার দিকে চৌম্বকীয় সুইচ ইনস্টলেশন সক্ষম করে। স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন সজ্জিত। 10- প্রিফিক্সড লো-ডাস্ট ক্লিন সংস্করণ সেমিকন্ডাক্টর, 3C ইলেকট্রনিক্স এবং মেডিকেল ওয়ার্কশপের কঠোর প্রয়োজনীয়তা পূরণ করে। প্রচলিত কাঠামোর তুলনায় প্রায় 15% হালকা, এটি ওয়ার্কপিস জ্যাকিং, জিগ ইজেকশন, স্টেশন ইন্ডেক্সিং ফ্লিপিং এবং স্বল্প-দূরত্বের ভারী-শুল্ক পুশিং এর জন্য ব্যাপকভাবে মোতায়েন করা হয়, আদর্শ কমপ্যাক্ট নিউমেটিক অ্যাকুয়েটর যা সীমিত ইনস্টলেশন স্পেসের মধ্যে সর্বমুখী অ্যান্টি-ডিফ্লেকশন এবং উচ্চ টর্ক ক্ষমতা প্রয়োজন।

এমজিএফ সিরিজ গাইড টেবিল সিলিন্ডার | লো-প্রোফাইল হাই অ্যান্টি-ডিফ্লেকশন নিউমেটিক সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH


পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

     SOLH MGF সিরিজ হল একটি লো-প্রোফাইল গাইড টেবিল সিলিন্ডার যা একটি বৃহৎ ঘনকেন্দ্রিক গাইড হাতা কাঠামো এবং 360° অভিন্ন অ্যান্টি-ডিফ্লেকশন লোড ক্ষমতা সহ বৈশিষ্ট্যযুক্ত। 30mm থেকে 100mm পর্যন্ত স্ট্যান্ডার্ড শর্ট স্ট্রোক সহ φ40mm, φ63mm এবং φ100mm বোরের মাপ কভার করে, এই সিলিন্ডারটি একটি অতি-পাতলা নিম্ন-উচ্চতার নকশা গ্রহণ করে এবং উপরে এবং নীচে দ্বৈত-দিক মাউন্টিং সমর্থন করে। এটি চমৎকার অ্যান্টি-সেনট্রিক লোড পারফরম্যান্স এবং উচ্চ-নির্ভুল অ্যান্টি-রোটেশন ক্ষমতা প্রদান করে, যা শর্ট-স্ট্রোক ভারী-লোড কাজের অবস্থার জন্য পুরোপুরি উপযুক্ত যেমন ওয়ার্কপিস উত্তোলন, সুনির্দিষ্ট অবস্থান, স্টেশন টার্নিং এবং ভারী-শুল্ক পুশিং, কমপ্যাক্ট স্বয়ংক্রিয় সরঞ্জামের জন্য পছন্দের বায়ুসংক্রান্ত সমাধান হিসাবে পরিবেশন করে।


মূল কাঠামোগত সুবিধা

• আল্ট্রা-লো প্রোফাইল এবং মিনিমাইজড উচ্চতা: সামগ্রিক ইনস্টলেশন উচ্চতা MGQ সিরিজের তুলনায় 15-20% কম, অত্যন্ত কম্প্যাক্ট সরঞ্জাম লেআউটের সাথে ফিট করার জন্য একটি অতি-পাতলা বডি উপলব্ধি করে। প্রথাগত ডুয়াল গাইড রড কাঠামোকে একটি বৃহৎ ব্যাসের কেন্দ্রীভূত গাইড হাতা দিয়ে প্রতিস্থাপন করলে সামগ্রিক ওজন প্রায় 15% কমে যায় এবং দিকনির্দেশক সংবেদনশীলতা ছাড়াই ধারাবাহিক 360° সর্বমুখী অ্যান্টি-ডিফ্লেকশন কর্মক্ষমতা প্রদান করে।

• শক্তিশালী অ্যান্টি-অকেন্দ্রিক লোড এবং উচ্চ অনমনীয়তা: ইন্টিগ্রেটেড বড় গাইড হাতা এবং অন্তর্নির্মিত অ্যান্টি-ঘূর্ণন পিন কাঠামো সিলিন্ডারকে অতি-বড় অনুমোদনযোগ্য টর্ক সহ 409N·m পর্যন্ত পৌঁছে দেয় φ100mm মডেলের জন্য। এটি স্থিরভাবে কোন 360° দিক থেকে বিচ্যুতি বা জ্যামিং ছাড়াই অদ্ভুত লোড বহন করে। উচ্চ-নির্ভুলতা বিরোধী-ঘূর্ণন নির্ভুলতা স্থিতিশীল পুনরাবৃত্তি অবস্থান নিশ্চিত করে: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°)।

• নমনীয় মাউন্টিং এবং পাইপিং লেআউট: উদ্ভাবনী শীর্ষ এবং নীচের দ্বি-দিকনির্দেশক মাউন্টিং নকশা গ্রহণ করে, অনুভূমিক উত্তোলন, উল্লম্ব চাপ এবং বহু-দিকনির্দেশক কাজের পরিস্থিতির সাথে খাপ খাইয়ে নিতে উপরের এবং নীচের উভয় পৃষ্ঠে স্থির ইনস্টলেশন সক্ষম করে। চার-পাশের টি-স্লট নকশা (পাইপিং পৃষ্ঠ ব্যতীত তিনটি উপলব্ধ দিক) দিয়ে সজ্জিত, নমনীয় মাল্টি-পজিশন স্ট্রোক সনাক্তকরণের জন্য চৌম্বকীয় সুইচগুলি চার দিকে ইনস্টল করা যেতে পারে।

• টেকসই এবং কম রক্ষণাবেক্ষণ নকশা: ডুয়াল-এন্ড রাবার বাফারগুলির সাথে ডাবল-অভিনয় পারস্পরিক কাঠামো কার্যকরভাবে নড়াচড়ার প্রভাব এবং অপারেটিং শব্দকে হ্রাস করে, সিলিন্ডার এবং পেরিফেরাল সরঞ্জামের পরিষেবা জীবনকে প্রসারিত করে। তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত নকশা পরিষ্কার পরিবেশে অপারেশনকে সমর্থন করে এবং দৈনন্দিন রক্ষণাবেক্ষণের খরচ ব্যাপকভাবে হ্রাস করে।


সম্পূর্ণ মডেল নামকরণের নিয়ম

মডেলের উদাহরণ: MGF63-50-M9BW | 10-MGF40-30-Y59B

কোড সেগমেন্ট

স্পেসিফিকেশন অর্থ

এমজিএফ

সিরিজ কোড: লো-প্রোফাইল গাইড টেবিল সিলিন্ডার

40/63/100

বোরের আকার (মিমি): ঐচ্ছিক φ40 / φ63 / φ100

30/50/75/100

স্ট্যান্ডার্ড স্ট্রোক (মিমি): 30 / 50 / 75 / 100

এস/2এস

চৌম্বক সুইচ কনফিগারেশন: কোন চিহ্ন = কোন সুইচ; S = 1 সুইচ; 2S = 2টি সুইচ

M9BW/Y59B

অবস্থান সেন্সিং জন্য ঐচ্ছিক চৌম্বকীয় সুইচ মডেল

10- (উপসর্গ)

পরিষ্কার কম-ধুলো সিরিজ, উচ্চ-পরিচ্ছন্নতা কাজের পরিবেশের জন্য উপযুক্ত

স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

• এমজিএফ40-30: 40mm বোর, 30mm স্ট্রোক, ম্যাগনেটিক সুইচ ছাড়া স্ট্যান্ডার্ড টাইপ

• এমজিএফ63-75-2S: 63mm বোর, 75mm স্ট্রোক, ডুয়াল-পজিশন সনাক্তকরণের জন্য ডুয়াল ম্যাগনেটিক সুইচ

• 10-MGF100-100-Y59B: 100mm বোর, 100mm স্ট্রোক, Y59B ম্যাগনেটিক সুইচ সহ লো-ডাস্ট সিরিজ পরিষ্কার


স্ট্যান্ডার্ড কোর প্রযুক্তিগত পরামিতি

(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20℃ স্বাভাবিক তাপমাত্রা, 0.5MPa রেট চাপ)

1. সাধারণ কর্মক্ষমতা নির্দিষ্টকরণ

• অপারেশন মোড: দ্বৈত-অভিনয় পারস্পরিক গতি

• কাজের চাপ পরিসীমা: 0.1~1.0MPa; প্রুফ প্রেসার: 1.5MPa

• পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত পরিবেশ)

• পিস্টন অপারেটিং গতি: 50~500mm/s

• বাফার মোড: প্রভাব হ্রাস এবং শব্দ নির্মূল জন্য ডুয়াল-শেষ রাবার বাফার

• তৈলাক্তকরণ মোড: তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন, পরিষ্কার কর্মশালার সাথে সামঞ্জস্যপূর্ণ

2. তাত্ত্বিক থ্রাস্ট ডেটা (ইউনিট: N)

বোরের আকার (মিমি)

তাত্ত্বিক জোর (N)

40

628

63

1559

100

3927

3. অনুমোদিত টর্ক ডেটা (100mm/s, ইউনিট: N·m)

বোরের আকার (মিমি)

অনুমোদিত টর্ক (N·m)

40

110

63

222

100

409

4. পণ্যের ওজন ডেটা (50 মিমি স্ট্রোক, ইউনিট: কেজি)

বোরের আকার (মিমি)

ওজন (কেজি)

40

3.5

63

7.2

100

15.0


সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

• উত্তোলন এবং পজিশনিং স্টেশন: প্রোডাকশন লাইন ওয়ার্কপিস জ্যাকিং, প্যালেট পজিশনিং এবং জিগ ইজেকশনের জন্য আদর্শ। উচ্চ-দৃঢ়তা নির্দেশিকা কাঠামো শর্ট-স্ট্রোক ভারী-লোড অবস্থায় অবস্থানের বিচ্যুতি ছাড়াই স্থিতিশীল অপারেশন নিশ্চিত করে।

• স্টেশন টার্নিং এবং ডিরেকশন স্যুইচিং: সূচক প্লেট ঘূর্ণন, 90° ওয়ার্কপিস ফ্লিপিং এবং স্বয়ংক্রিয় দিক পরিবর্তন প্রক্রিয়ার জন্য উপযুক্ত। অতি-উচ্চ বিরোধী ঘূর্ণন নির্ভুলতা ধারাবাহিক যন্ত্র এবং সমাবেশ নির্ভুলতার গ্যারান্টি দেয়।

• হেভি-ডিউটি ​​স্বল্প-দূরত্ব অনুবাদ: শর্ট-স্ট্রোক হেভি-লোড পুশিং/টানিং এবং 360° নির্বিচারে অভিমুখে উদ্ভট লোড ড্রাইভিংয়ের জন্য পারফেক্ট। অভিন্ন সর্বমুখী বিরোধী-বিক্ষেপণ ক্ষমতা ঐতিহ্যগত ডুয়াল-গাইড-রড সিলিন্ডারের দিকনির্দেশক সীমাবদ্ধতা সমাধান করে।

• উচ্চ-পরিচ্ছন্নতা স্বয়ংক্রিয় সরঞ্জাম: তেল-মুক্ত এবং কম-ধুলো নকশা সেমিকন্ডাক্টর, 3C ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জামের কঠোর কাজের পরিবেশের সাথে খাপ খায়, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে পরিচ্ছন্ন কর্মশালার উত্পাদন মান পূরণ করে।


এমজিএফ বনাম এমজিকিউ কোর পার্থক্য তুলনা

তুলনা আইটেম

এমজিএফ (গাইড টেবিল সিলিন্ডার)

MGQ (পাতলা গাইড রড সিলিন্ডার)

গাইড স্ট্রাকচার

বড় এককেন্দ্রিক গাইড হাতা (360° অভিন্ন অ্যান্টি-ডিফ্লেকশন)

ডুয়াল গাইড রড (দিক-সংবেদনশীল লোড প্রতিরোধ)

ইনস্টলেশন উচ্চতা

অতি-নিম্ন (MGQ থেকে 15-20% কম)

লো প্রোফাইল

বিরোধী ঘূর্ণন নির্ভুলতা

উচ্চতর (±0.05°~±0.08°)

±0.04°~±0.10°

অনুমোদিত টর্ক

অতি-বড় (সর্বোচ্চ 409N·m)

মাঝারি

স্ট্রোক পরিসীমা

30-100 মিমি (শর্ট স্ট্রোক ডেডিকেটেড)

25-250 মিমি (মাঝারি ছোট স্ট্রোক)

মাউন্টিং পদ্ধতি

উপরে এবং নীচে দ্বি-দিকনির্দেশক মাউন্টিং

একক-দিক মাউন্ট করা


তিন-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

1. বোর সাইজ নির্বাচন: প্রকৃত কাজের লোডের উপর ভিত্তি করে উপযুক্ত বোর নির্বাচন করুন। তাত্ত্বিক থ্রাস্ট ≥ প্রকৃত লোড × 1.5 নিশ্চিত করুন। স্থিতিশীলতা এবং অ্যান্টি-ডিফ্লেকশন কর্মক্ষমতা বাড়াতে উদ্ভট লোড কাজের অবস্থার জন্য বড় বোরের মাপকে অগ্রাধিকার দিন।

2. স্ট্রোক নির্বাচন: স্ট্যান্ডার্ড স্ট্রোক বিকল্পগুলি হল 30mm, 50mm, 75mm এবং 100mm৷ সমস্ত শর্ট-স্ট্রোক অ্যাপ্লিকেশনের জন্য MGF সিরিজ পছন্দ করুন (≤100mm) যার জন্য কম প্রোফাইল এবং উচ্চ অ্যান্টি-কেন্দ্রিক ক্ষমতা প্রয়োজন।

3. কনফিগারেশন নির্বাচন

○ ডুয়াল-পজিশন স্ট্রোক সনাক্তকরণ: সঠিক এন্ড-টু-এন্ড পজিশনিং পর্যবেক্ষণের জন্য 2S ডুয়াল ম্যাগনেটিক সুইচ কনফিগারেশন নির্বাচন করুন।

○ উচ্চ-পরিচ্ছন্নতা পরিবেশ: সেমিকন্ডাক্টর, মেডিকেল এবং ইলেকট্রনিক নির্ভুলতা সরঞ্জাম পরিস্থিতির সাথে খাপ খাইয়ে নিতে 10- উপসর্গ পরিষ্কার কম-ধুলো সিরিজ চয়ন করুন।


এক বাক্যের সারাংশ

     SOLH MGF সিরিজের লো-প্রোফাইল গাইড টেবিল সিলিন্ডারের বৈশিষ্ট্যগুলি অতি-পাতলা ইনস্টলেশন উচ্চতা, 360° অভিন্ন অ্যান্টি-ডিফ্লেকশন লোড ক্ষমতা, বড় অনুমোদনযোগ্য টর্ক এবং দ্বি-দিকনির্দেশক মাউন্টিং নমনীয়তা, কমপ্যাক্ট নির্ভুলতা অটোমেশন সরঞ্জামের জন্য সর্বোত্তম শর্ট-স্ট্রোক ভারী-লোড বায়ুসংক্রান্ত সমাধান হিসাবে পরিবেশন করে।
