ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

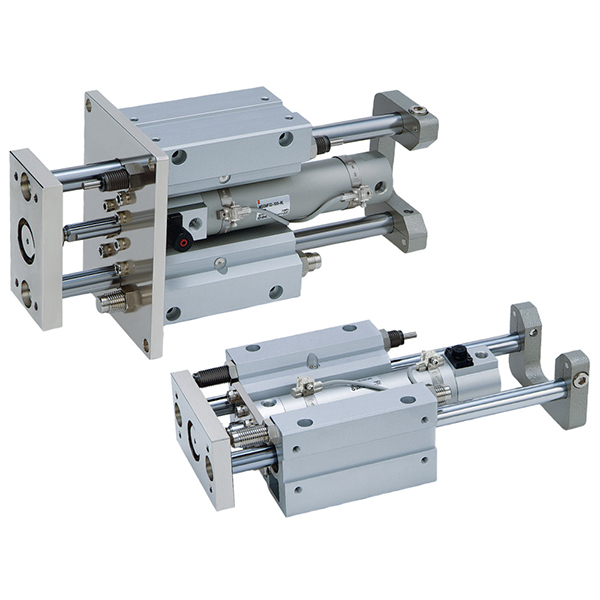

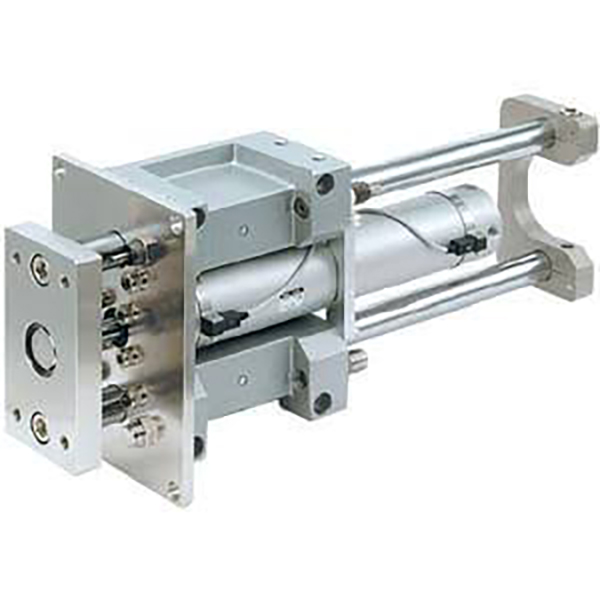

SOLH MGG সিরিজ হল একটি পেশাদার হেভি-ডিউটি লং-স্ট্রোক গাইড রড সিলিন্ডার যাতে একটি বৃত্তাকার সিলিন্ডার টিউব + এক্সটার্নাল ডুয়াল গাইড রড স্ট্রাকচার রয়েছে। অতি-উচ্চ দৃঢ়তা, চরম পার্শ্বীয় লোড প্রতিরোধ, স্থিতিশীল দীর্ঘ-ভ্রমণ অপারেশন এবং উচ্চ-নির্ভুলতা-বিরোধী-ঘূর্ণন কর্মক্ষমতার জন্য প্রকৌশলী, এই সিরিজটি φ20mm থেকে φ100mm পর্যন্ত বোর মাপ কভার করে, দুটি কনফিগারযোগ্য মডেল অফার করে: MGGM কার্বন অ্যালয় স্লাইড বিয়ারিং টাইপ এবং MGGM কার্বন অ্যালয় স্লাইড বিয়ারিং টাইপ এবং বিয়ারিং-প্রিসিজিএল টাইপ। এটি বিশেষভাবে দীর্ঘ-স্ট্রোক, ভারী-লোড, উচ্চ-প্রভাব এবং উদ্ভট কাজের অবস্থার জন্য ডিজাইন করা হয়েছে, স্বয়ংক্রিয় উত্তোলন, অনুবাদ, স্টপিং এবং পুশিং স্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।
• আল্ট্রা-হাই রিজিডিটি হেভি-ডিউটি স্ট্রাকচার: মোটা গোলাকার সিলিন্ডার টিউব এবং প্রশস্ত স্প্যান ডিজাইন সহ বড়-ব্যাসের বাহ্যিক দ্বৈত গাইড রড গ্রহণ করে, MGG সিরিজটি বাঁকানো, টর্শন এবং পার্শ্বীয় শক্তির জন্য শিল্প-নেতৃস্থানীয় প্রতিরোধ প্রদান করে। এটির সাইড লোড ক্ষমতা সাধারণ সিলিন্ডারের চেয়ে 3 গুণের বেশি পৌঁছেছে, যা দীর্ঘ স্ট্রোকের অধীনে শূন্য স্যাগিং এবং ভারী লোডের অধীনে শূন্য অফসেট নিশ্চিত করে।
• শিল্প-নেতৃস্থানীয় দীর্ঘ-স্ট্রোক কর্মক্ষমতা: সম্পূর্ণ সিরিজটি সর্বোচ্চ 1300 মিমি স্ট্যান্ডার্ড স্ট্রোক সমর্থন করে, যা MGP এবং MGQ সিরিজের স্ট্রোকের সীমা ছাড়িয়ে যায়। এটি পুরোপুরি দূর-দূরত্বের উপাদান পরিবহন, উচ্চ-ভ্রমণ প্ল্যাটফর্ম উত্তোলন এবং বর্ধিত রৈখিক ড্রাইভিং পরিস্থিতির সাথে খাপ খায়।
• সম্পূর্ণ দৃশ্যের জন্য ডুয়াল বিয়ারিং কনফিগারেশন
￮ এমজিজিM (স্লাইড বিয়ারিং): কার্বন অ্যালয় স্লাইডিং বুশিং দিয়ে সজ্জিত, এটি উচ্চতর পার্শ্বীয় লোড প্রতিরোধের, প্রভাব প্রতিরোধের এবং পরিধান প্রতিরোধের বৈশিষ্ট্যযুক্ত, ভারী-লোড, ধুলো এবং উচ্চ-প্রভাব কঠোর কাজের অবস্থার জন্য প্রথম পছন্দ হিসাবে পরিবেশন করে।
￮ এমজিজিL (বল বিয়ারিং): উচ্চ-নির্ভুলতা রৈখিক বল বিয়ারিং গ্রহণ করে, এটি অতি-নিম্ন ঘর্ষণ, অতি-মসৃণ স্ট্রোক আন্দোলন এবং স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং, নির্ভুল দীর্ঘ-স্ট্রোক পজিশনিং এবং উচ্চ-গতির পারস্পরিক গতির জন্য আদর্শ।
• স্ট্যান্ডার্ড বিল্ট-ইন হাইড্রোলিক বাফার: প্রচলিত রাবার বাফার সিলিন্ডার থেকে ভিন্ন, MGG সিরিজটি স্ট্যান্ডার্ড কনফিগারেশন হিসাবে ডুয়াল-এন্ড বিল্ট-ইন হাইড্রোলিক বাফার দিয়ে সজ্জিত। এটি দক্ষতার সাথে দীর্ঘ-স্ট্রোক এবং উচ্চ-গতির আন্দোলন দ্বারা উত্পন্ন বিশাল প্রভাব শক্তি শোষণ করে, সংঘর্ষের শব্দ দূর করে এবং প্রভাবের ক্ষতি থেকে সরঞ্জাম এবং ওয়ার্কপিসকে রক্ষা করে।
• আল্ট্রা-হাই অ্যান্টি-ঘূর্ণন যথার্থতা: ±0.02°~±0.07° এর ব্যতিক্রমী অ্যান্টি-ঘূর্ণন নির্ভুলতা অর্জন করে, বৃহত্তর বোরের মাপ উচ্চ নির্ভুলতা প্রদান করে। φ100mm মডেলটি ±0.02° এর সর্বোচ্চ নির্ভুলতায় পৌঁছেছে, যা অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য পুনরাবৃত্ত অবস্থানের নিশ্চয়তা দেয়।
• মডুলার কম রক্ষণাবেক্ষণ নকশা: সিলিন্ডারের বডি এবং গাইড ফ্রেম একটি স্বাধীন মডুলার কাঠামো গ্রহণ করে, যা সিলিন্ডার টিউব এবং পিস্টন উপাদানগুলির পৃথক প্রতিস্থাপনের অনুমতি দেয়, যা পরবর্তীতে রক্ষণাবেক্ষণের খরচ অনেক কমিয়ে দেয়। মাল্টি-দিকনির্দেশক চৌম্বকীয় সুইচ খাঁজগুলি নমনীয় অবস্থান সনাক্তকরণ ইনস্টলেশন সমর্থন করে।
মডেলের উদাহরণ: MGGM32-200-M9BW | MGGL50-500J-50S-এক্সবি৬
|
কোড সেগমেন্ট |
স্পেসিফিকেশন অর্থ |
|
এমজিজি |
সিরিজ কোড: হেভি-ডিউটি এক্সটার্নাল গাইড রড সিলিন্ডার |
|
এম/এল |
বিয়ারিং টাইপ: M=MGGM কার্বন স্লাইড বিয়ারিং; L=MGGL নির্ভুল বল বিয়ারিং |
|
বি/এফ |
মাউন্টিং টাইপ: B=বেসিক টাইপ; F=ফ্ল্যাঞ্জ মাউন্টিং টাইপ |
|
20~100 |
বোরের আকার (মিমি): φ20/25/32/40/50/63/80/100 |
|
25~1300 |
স্ট্যান্ডার্ড লং স্ট্রোক (মিমি): সম্পূর্ণ পরিসীমা 25 মিমি থেকে 1300 মিমি |
|
J |
সামঞ্জস্যযোগ্য স্ট্রোক প্রকার (0 ~ 50 মিমি স্ট্রোক সামঞ্জস্য পরিসীমা) |
|
M9BW |
পজিশন সেন্সিং এর জন্য ঐচ্ছিক একক/দ্বৈত চৌম্বকীয় সুইচ |
|
S |
অন্তর্নির্মিত চৌম্বকীয় রিং (স্ট্যান্ডার্ড কনফিগারেশন) |
|
-এক্সবি৬ |
উচ্চ-তাপমাত্রা প্রতিরোধী বিকল্প: কাজের তাপমাত্রা -10℃~150℃ |
স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
• এমজিজিM40-300S: 40mm বোর, 300mm লম্বা স্ট্রোক, বিল্ট-ইন ম্যাগনেট সহ স্লাইড বিয়ারিং টাইপ
• এমজিজিL25-200J-30S: 25mm বোর, 200mm স্ট্যান্ডার্ড স্ট্রোক, 30mm অ্যাডজাস্টেবল স্ট্রোক, প্রিসিশন বল বিয়ারিং টাইপ
• এমজিজিM63-400F-XB6: 63mm বোর, 400mm স্ট্রোক, ফ্ল্যাঞ্জ মাউন্টিং, উচ্চ-তাপমাত্রা প্রতিরোধী ভারী-শুল্ক সিলিন্ডার
(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20℃ স্বাভাবিক তাপমাত্রা, 0.5MPa রেট চাপ)
1. সাধারণ কর্মক্ষমতা পরামিতি
• কাজের চাপ পরিসীমা: 0.1~1.0MPa; প্রুফ প্রেসার: 1.5MPa
• পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত প্রচলিত পরিবেশ); -10℃~150℃ (-XB6 উচ্চ-তাপমাত্রা সংস্করণ)
• পিস্টন অপারেটিং গতি: 50~1000mm/s, বিশেষভাবে দীর্ঘ-স্ট্রোক উচ্চ-গতির অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে
• বাফার মোড: শক্তিশালী প্রভাব শক্তি শোষণ সঙ্গে স্ট্যান্ডার্ড দ্বৈত শেষ জলবাহী বাফার
• তৈলাক্তকরণ মোড: তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন, বিভিন্ন শিল্প পরিবেশের জন্য উপযুক্ত
2. তাত্ত্বিক থ্রাস্ট ডেটা (@0.5MPa, ইউনিট: N)
|
বোরের আকার (মিমি) |
তাত্ত্বিক জোর (N) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. পণ্য ওজন ডেটা (100 মিমি স্ট্রোক, ইউনিট: কেজি)
|
বোরের আকার (মিমি) |
এমজিজিM ওজন (কেজি) |
এমজিজিL ওজন (কেজি) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
তুলনা আইটেম |
এমজিজিM (স্লাইড বিয়ারিং) |
এমজিজিL (বল বিয়ারিং) |
|
বিয়ারিং টাইপ |
কার্বন খাদ সহচরী বিয়ারিং |
উচ্চ নির্ভুল বল ভারবহন |
|
পার্শ্বীয় লোড ক্ষমতা |
চরম (সাধারণ সিলিন্ডারের 3 গুণ) |
শক্তিশালী (মসৃণ গতিকে অগ্রাধিকার দেয়) |
|
অ-ঘূর্ণন নির্ভুলতা |
±0.03°~±0.07° |
±0.02°~±0.05° (উচ্চ নির্ভুলতা) |
|
গতির বৈশিষ্ট্য |
সুপার পরিধান-প্রতিরোধী, প্রভাব-প্রতিরোধী, দীর্ঘ সেবা জীবন |
আল্ট্রা-লো ঘর্ষণ, মসৃণ স্ট্রোক, স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি অপারেশন |
|
প্রযোজ্য পরিস্থিতি |
ভারী লোড, দীর্ঘ স্ট্রোক, ধুলোময় পরিবেশ, উচ্চ-প্রভাবিত কাজের অবস্থা |
যথার্থ লং-স্ট্রোক পজিশনিং, হাই-স্পিড সাইক্লিং, কম-ঘর্ষণ প্রয়োজনীয় স্টেশন |
|
খরচ স্তর |
অর্থনৈতিক |
প্রিমিয়াম |
1. ডুয়াল মাউন্ট অপশন
• মৌলিক প্রকার (B): প্রি-সংরক্ষিত স্ক্রু গর্ত সরাসরি ফিক্সিংয়ের জন্য নীচে এবং পাশের পৃষ্ঠে। বৈশিষ্ট্য সহজ সমাবেশ এবং disassembly, প্রচলিত অনুভূমিক এবং উল্লম্ব সরঞ্জাম বিন্যাসের জন্য উপযুক্ত.
• ফ্ল্যাঞ্জের ধরন (F): ফ্রন্ট ফ্ল্যাঞ্জ মাউন্টিং স্ট্রাকচার, বিশেষভাবে উল্লম্ব নিম্নগামী ঠেলাঠেলি, টানা এবং স্থগিত লোড কাজের অবস্থার জন্য পরিকল্পিত, স্থিতিশীল লোড ভারবহন নিশ্চিত করে।
2. মূল শিল্প অ্যাপ্লিকেশন
• লং-স্ট্রোক লিফটিং প্ল্যাটফর্ম: সরঞ্জাম উত্তোলন এবং ওয়ার্কবেঞ্চ উল্লম্ব ড্রাইভিং, সর্বাধিক 1300 মিমি অতি-লং স্ট্রোক সমর্থন করে, ফুল-স্ট্রোকের ভারী লোডের অধীনে শূন্য-স্যাগ স্থিতিশীলতা বজায় রাখে।
• হেভি-ডিউটি কনভেয়ার অনুবাদ: Workpiece অনুবাদ, তৃণশয্যা স্থানান্তর এবং দীর্ঘ দূরত্ব উপাদান ঠেলাঠেলি; চমৎকার অ্যান্টি-অকেন্দ্রিক এবং অ্যান্টি-অফসেট কর্মক্ষমতা ধারাবাহিক অপারেশন সঠিকতা নিশ্চিত করে।
• উচ্চ-প্রভাব স্টপিং স্টেশন: উত্পাদন লাইন workpiece স্টপিং, অবস্থান এবং প্রভাব সীমিত; স্ট্যান্ডার্ড হাইড্রোলিক বাফার সম্পূর্ণরূপে তাত্ক্ষণিক প্রভাব গতিশক্তি শুষে সরঞ্জাম রক্ষা.
• সাধারণ অটোমেশন হেভি-ডিউটি ড্রাইভিং: জিগ উত্তোলন, ভারী অংশ ইজেকশন এবং উদ্ভট লোড ড্রাইভিং; যান্ত্রিক গঠন সরলীকরণ এবং সিস্টেমের স্থিতিশীলতা উন্নত করতে ঐতিহ্যগত বিভক্ত সিলিন্ডার + ভারী গাইড পোস্ট সমন্বয় প্রতিস্থাপন করে।
|
তুলনা আইটেম |
এমজিজি (হেভি-ডিউটি লং-স্ট্রোক) |
এমজিপি (স্ট্যান্ডার্ড টাইপ) |
MGQ (পাতলা কমপ্যাক্ট টাইপ) |
|
স্ট্রোক পরিসীমা |
25 ~ 1300 মিমি (সর্বোচ্চ দীর্ঘতম) |
25 ~ 500 মিমি |
25 ~ 250 মিমি (সবচেয়ে ছোট) |
|
স্ট্রাকচার ডিজাইন |
বৃত্তাকার টিউব + বাহ্যিক দ্বৈত গাইড রড |
বর্গাকার পাতলা শরীর + অভ্যন্তরীণ দ্বৈত গাইড রড |
অতি-পাতলা বর্গাকার শরীর + অভ্যন্তরীণ ডুয়াল গাইড রড |
|
পার্শ্বীয় লোড ক্ষমতা |
সবচেয়ে শক্তিশালী (3× সাধারণ সিলিন্ডার) |
মাঝারি (2× সাধারণ সিলিন্ডার) |
শক্তিশালী (2×+ সাধারণ সিলিন্ডার) |
|
বাফার টাইপ |
স্ট্যান্ডার্ড হাইড্রোলিক বাফার |
রাবার বাফার (ঐচ্ছিক এয়ার বাফার) |
রাবার বাফার (ঐচ্ছিক এয়ার বাফার) |
|
অ-ঘূর্ণন নির্ভুলতা |
±0.02° পর্যন্ত (সর্বোচ্চ নির্ভুলতা) |
±0.08°~±0.15° |
±0.04°~±0.10° |
|
কোর অ্যাপ্লিকেশন দৃশ্যকল্প |
দীর্ঘ স্ট্রোক, ভারী লোড, উচ্চ প্রভাব |
স্ট্যান্ডার্ড লেআউট, মাঝারি লোড |
স্থান সীমিত, উচ্চ নির্ভুলতা অবস্থান |
1. বোর সাইজ নির্বাচন: প্রকৃত কাজের লোড অনুযায়ী বোরের আকার নির্বাচন করুন। তাত্ত্বিক জোর রাখুন ≥ প্রকৃত লোড × 1.5; রড স্যাগিং এবং অবস্থান বিচ্যুতি রোধ করতে দীর্ঘ-স্ট্রোক কাজের অবস্থার জন্য 80% নিরাপত্তা মার্জিন সংরক্ষণ করুন।
2. বিয়ারিং টাইপ নির্বাচন: ভারী-লোড, ধুলোবালি এবং উচ্চ-প্রভাব পরিস্থিতির জন্য MGGM স্লাইড বিয়ারিং বেছে নিন; নির্ভুল দীর্ঘ-স্ট্রোক অবস্থান এবং উচ্চ-ফ্রিকোয়েন্সি চক্রীয় গতির জন্য MGGL বল বিয়ারিং বেছে নিন।
3. কার্যকরী কনফিগারেশন নির্বাচন
￮ আল্ট্রা-লং স্ট্রোকের চাহিদা: MGG সিরিজকে অগ্রাধিকার দিন (সর্বোচ্চ 1300mm স্ট্রোক, MGP/MGQ ক্ষমতার বাইরে)
￮ অবস্থান সনাক্তকরণের চাহিদা: এস ম্যাগনেট কনফিগারেশন + বহুমুখী চৌম্বকীয় সুইচগুলি সজ্জিত করুন
￮ উচ্চ-তাপমাত্রা পরিবেশ: নির্বাচন করুন -XB6 উচ্চ-তাপমাত্রা প্রতিরোধী বিকল্প (-10℃~150℃)
SOLH MGG সিরিজের হেভি-ডিউটি লং-স্ট্রোক গাইড রড সিলিন্ডারের সর্বাধিক অনমনীয়তা, চরম প্রভাব প্রতিরোধ এবং শিল্প-নেতৃস্থানীয় 1300mm লং-স্ট্রোক স্থায়িত্ব রয়েছে, যা স্ট্যান্ডার্ড হাইড্রোলিক বাফার এবং অতি-উচ্চ অ্যান্টি-রোটেশন নির্ভুলতা দিয়ে সজ্জিত, ভারী-লোড, দীর্ঘ-ভ্রমণ এবং অটো-ম্যাট-ট্র্যাভেল স্টেশনগুলির জন্য সর্বোত্তম সমাধান হয়ে উঠেছে।
