MGP সিরিজের পাতলা কমপ্যাক্ট গাইড রড সিলিন্ডার | উচ্চ অনমনীয় অ-ঘূর্ণন বায়ুসংক্রান্ত সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ এবং কাঠামোগত বৈশিষ্ট্য

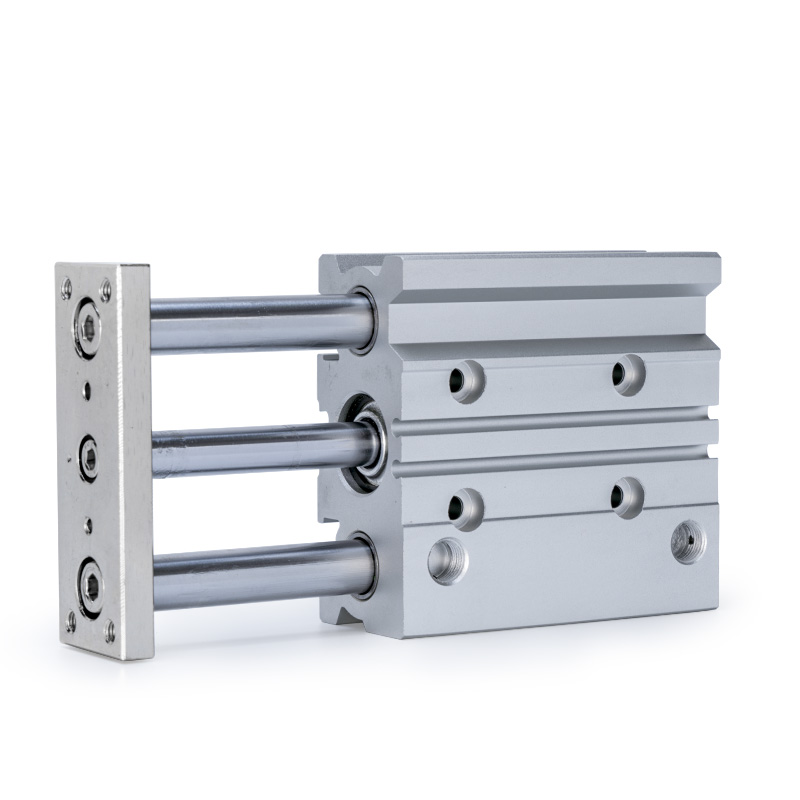

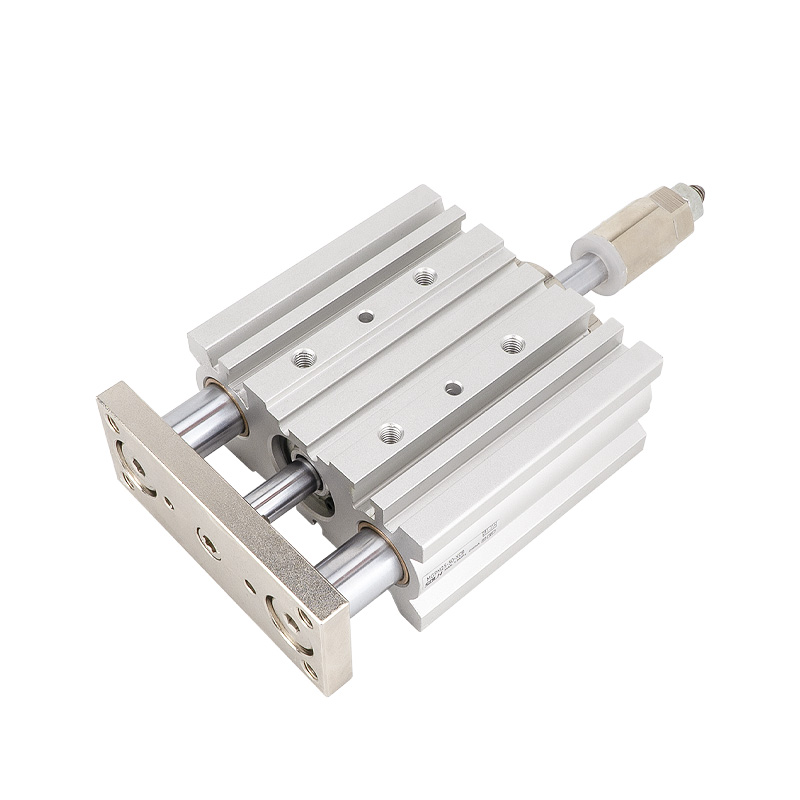

     SOLH MGP সিরিজ হল একটি উচ্চ-দৃঢ়তা পাতলা-টাইপ ডুয়াল গাইড রড সিলিন্ডার যা একটি সিলিন্ডার বডি, ডুয়াল গাইড রড এবং নির্ভুল বিয়ারিং একত্রিত করে। অন্তর্নির্মিত অ্যান্টি-টরশন পারফরম্যান্স এবং শক্তিশালী পার্শ্বীয় লোড প্রতিরোধের বৈশিষ্ট্যযুক্ত, এটির জন্য কোনও বাহ্যিক গাইডিং প্রক্রিয়ার প্রয়োজন নেই। একটি ফ্ল্যাট আল্ট্রা-থিন বডি এবং লাইটওয়েট ডিজাইনের সাথে (প্রচলিত সিলিন্ডারের তুলনায় ওজন 17% ~ 24% কমেছে), এটি চাপ, অবস্থান, উত্তোলন এবং ওয়ার্কপিস স্থানান্তর করার পরিস্থিতিগুলির জন্য কমপ্যাক্ট অটোমেশন লেআউটের সাথে পুরোপুরি ফিট করে। তিনটি বিনিময়যোগ্য ভারবহন প্রকার ভারী-শুল্ক, উচ্চ-গতি এবং অতি-নির্ভুল কাজের শর্তগুলি কভার করে, পূর্ণ-দৃশ্য সর্বজনীন রৈখিক ড্রাইভিং সমাধানগুলি উপলব্ধি করে।

মূল কাঠামোগত সুবিধা

• কোঅক্সিয়াল ডুয়াল গাইড রড ডিজাইন: পিস্টন এবং দ্বৈত গাইড রড সমন্বিত ক্রিয়াকলাপ নিশ্চিত করতে সমন্বিত সমাক্ষীয় বিন্যাস গ্রহণ করে, কার্যকরভাবে আন্দোলনের সময় বিচ্যুতি এবং টর্শন দূর করে এবং সামগ্রিক অনমনীয়তা এবং স্থায়িত্বকে ব্যাপকভাবে উন্নত করে।

• ঐচ্ছিক মাল্টি-টাইপ বাফারিং: প্রচলিত স্থিতিশীল অপারেশন জন্য স্ট্যান্ডার্ড দ্বৈত শেষ রাবার বাফার; ঐচ্ছিক এয়ার কুশন বাফার (AZ টাইপ, বোরের জন্য উপলব্ধ ≥20mm) উচ্চ-গতি এবং ভারী-লোড সাইক্লিক গতির সময় অনমনীয় প্রভাব দূর করতে।

• আল্ট্রা-থিন লাইটওয়েট বডি: অপ্টিমাইজ করা ফ্ল্যাট পাতলা কাঠামো ইনস্টলেশনের স্থান সংরক্ষণ করে এবং সামগ্রিক সরঞ্জামের ওজন হ্রাস করে, অত্যন্ত সমন্বিত কমপ্যাক্ট স্বয়ংক্রিয় সরঞ্জাম ডিজাইনের জন্য উপযুক্ত।

• অন্তর্নির্মিত চৌম্বক খাঁজ: অতিরিক্ত বন্ধনী ছাড়া সরাসরি চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য সংরক্ষিত গাইড রড খাঁজ, সহজ এবং ঝরঝরে অবস্থান সংকেত প্রতিক্রিয়া কনফিগারেশন সক্ষম করে।

তিনটি মূল উপ-সিরিজ (বিয়ারিং শ্রেণীবিভাগ এবং মূল নির্বাচনের ভিত্তি)

     MGP সিরিজটিকে অভ্যন্তরীণ ভারবহন কাঠামোর উপর ভিত্তি করে তিনটি সাব-মডেলে বিভক্ত করা হয়েছে, যা নিম্ন-ঘর্ষণ উচ্চ-গতি, পরিধান-প্রতিরোধী ভারী-শুল্ক এবং শূন্য-ক্লিয়ারেন্স অতি-নির্ভুল পরিস্থিতিকে কভার করে, যা দ্রুত মডেল নির্বাচনের মূল ভিত্তি।

সম্পূর্ণ মডেল নামকরণের নিয়ম

মডেলের উদাহরণ: MGPM20-50Z-M9B

1.কোড সেগমেন্টের সংজ্ঞা

• সিরিজ কোড: MGP + বিয়ারিং প্রত্যয় (M/L/A), বিভিন্ন বিয়ারিং কনফিগারেশন সহ পাতলা-টাইপ ডুয়াল গাইড রড সিলিন্ডারের প্রতিনিধিত্ব করে

• বোর সাইজ: 12/16/20/25/32/40/50/63/80/100 (মিমি, সম্পূর্ণ শিল্প স্ট্যান্ডার্ড স্পেসিফিকেশন)

• স্ট্রোক দৈর্ঘ্য: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 মিমি (স্ট্যান্ডার্ড ফুল স্ট্রোক রেঞ্জ)

• বাফার এবং ম্যাগনেটিক রিং কনফিগারেশন

￮ Z: স্ট্যান্ডার্ড টাইপ, ডুয়াল-এন্ড রাবার বাফার + অন্তর্নির্মিত চৌম্বকীয় রিং, চৌম্বকীয় সুইচ ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ

￮ AZ: এয়ার কুশন বাফার প্রকার (শুধুমাত্র বোরের জন্য ≥20 মিমি), কার্যকরভাবে উচ্চ-গতি এবং ভারী-লোড অপারেশনের সময় প্রভাব প্রতিরোধ করে

￮ কোন প্রত্যয় নেই: চৌম্বক রিং ছাড়া, চৌম্বক সুইচ ইনস্টল করা যাবে না

• ম্যাগনেটিক সুইচ: ঐচ্ছিক M9B, A93, D-M9N এবং অন্যান্য মডেল, মাউন্ট বন্ধনী ছাড়াই সরাসরি গাইড রড খাঁজে ইনস্টল করা

2. সাধারণ অর্ডার উদাহরণ

• এমজিপিএম20-50Z: 20mm বোর, 50mm স্ট্রোক, স্লাইডিং বিয়ারিং, ম্যাগনেটিক রিং সহ স্ট্যান্ডার্ড রাবার বাফার

• এমজিপিএল25-100Z-A93: 25mm বোর, 100mm স্ট্রোক, বল বিয়ারিং হাই-স্পিড টাইপ, A93 ম্যাগনেটিক সুইচ সহ

• এমজিপিএ32-75AZ: 32 মিমি বোর, 75 মিমি স্ট্রোক, উচ্চ-নির্ভুলতা বিয়ারিং, উচ্চ-নির্ভুল অ্যান্টি-ইমপ্যাক্ট অপারেশনের জন্য এয়ার কুশন বাফার

সাধারণ মূল প্রযুক্তিগত পরামিতি

(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20 ℃ স্বাভাবিক তাপমাত্রা, রেট কাজের চাপ)

• অপারেশন মোড: দ্বৈত-অভিনয় পারস্পরিক গতি

• কাজের চাপ পরিসীমা: 0.12~1.0MPa; ন্যূনতম প্রারম্ভিক চাপ: 0.1MPa

• প্রমাণ চাপ: 1.5 এমপিএ

• পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত পরিবেশ প্রয়োজন)

• অপারেটিং গতি: 50~500mm/s (MGPL সর্বোচ্চ 500mm/s; MGPM/MGPA সর্বোচ্চ 400mm/s)

• বাফার মোড: স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার; বোর 20 ~ 100 মিমি জন্য এয়ার কুশন বাফার ঐচ্ছিক

• অ-ঘূর্ণন নির্ভুলতা: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01 মিমি

পোর্ট সাইজ স্পেসিফিকেশন

• বোর 12/16 মিমি: M5×0.8

• বোর 20/25/32 মিমি: PT1/8

• বোর 40/50mm: PT1/4

• বোর 63/80/100mm: PT3/8

তাত্ত্বিক থ্রাস্ট এবং টেনশন ডেটা (@0.5MPa, ইউনিট: N)

এক-বাক্য দ্রুত নির্বাচন নির্দেশিকা

1. ভারবহন মডেল নির্বাচন: ভারী-লোড, পরিধান-প্রতিরোধী এবং ধুলোময় পরিবেশের জন্য MGPM চয়ন করুন; উচ্চ-গতি, কম-ঘর্ষণ এবং ঘন ঘন সাইকেল চালানোর জন্য MGPL বেছে নিন; অতি-নির্ভুল অবস্থান এবং উচ্চ-পুনরাবৃত্তির নির্ভুলতার চাহিদার জন্য MGPA বেছে নিন।

2. চৌম্বক রিং কনফিগারেশন: অবস্থান সনাক্তকরণ এবং সংকেত প্রতিক্রিয়া প্রয়োজন এমন সরঞ্জামগুলির জন্য Z প্রত্যয় নির্বাচন করুন; কোন সুইচ ফাংশন প্রয়োজন না হলে নন-জেড বেসিক টাইপ বেছে নিন।

3. বাফার মোড নির্বাচন: হাই-স্পিড, লং-স্ট্রোক এবং বৃহৎ-প্রভাবিত কাজের অবস্থার জন্য AZ এয়ার কুশন বাফার গ্রহণ করুন; প্রমিত রাবার বাফার প্রচলিত সাধারণ পরিস্থিতিতে জন্য প্রযোজ্য.

4. বোর এবং স্ট্রোক ম্যাচিং: প্রকৃত লোড এবং থ্রাস্ট প্রয়োজনীয়তা অনুযায়ী উপযুক্ত বোরের আকার নির্বাচন করুন; বেশিরভাগ শিল্প অটোমেশন চাহিদা মেটাতে স্ট্যান্ডার্ড স্ট্রোকের পরিসর হল 5~300mm।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

• ইলেকট্রনিক অটোমেশন: PCB বোর্ড পজিশনিং, কম্পোনেন্ট টিপে, মাইক্রো-মডিউল উত্তোলন এবং ইলেকট্রনিক অংশগুলির সুনির্দিষ্ট সমাবেশ।

• নির্ভুলতা সনাক্তকরণ সরঞ্জাম: ডিটেকশন প্রোব উত্তোলন, ওয়ার্কপিস পজিশনিং এবং ক্ল্যাম্পিং, উচ্চ-নির্ভুলতা ফিটিং এবং ক্রমাঙ্কন।

• প্যাকেজিং এবং লজিস্টিক যন্ত্রপাতি: ওয়ার্কপিস স্বল্প-দূরত্ব স্থানান্তর, উপাদান জ্যাকিং এবং অবস্থান, স্থিতিশীল আদান-প্রদানের ক্রিয়া।

• সাধারণ শিল্প অটোমেশন: কমপ্যাক্ট সরঞ্জাম পজিশনিং সীমিত, অক্জিলিয়ারী টিপে স্ট্যাম্পিং, ধুলো ওয়ার্কশপে কম গতির ভারী-শুল্ক চক্রীয় অপারেশন।

এক বাক্যের সারাংশ

     SOLH MGP সিরিজের পাতলা কমপ্যাক্ট গাইড রড সিলিন্ডার ভারী-শুল্ক, উচ্চ-গতি এবং অতি-নির্ভুল পরিস্থিতি কভার করার জন্য তিনটি বিয়ারিং কনফিগারেশনকে একীভূত করে, উচ্চ দৃঢ়তা, শক্তিশালী পাশ্বর্ীয় লোড প্রতিরোধ এবং স্থান-সংরক্ষণ ডিজাইনের বৈশিষ্ট্যযুক্ত, যা সবচেয়ে বহুমুখী ইউনিভার্সাল লিনিয়ার ডুয়্যালিন্ডার ইন্ডাস্ট্রিয়াল ড্রাইভিং সিলিন্ডার হিসাবে পরিবেশন করে।
