ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

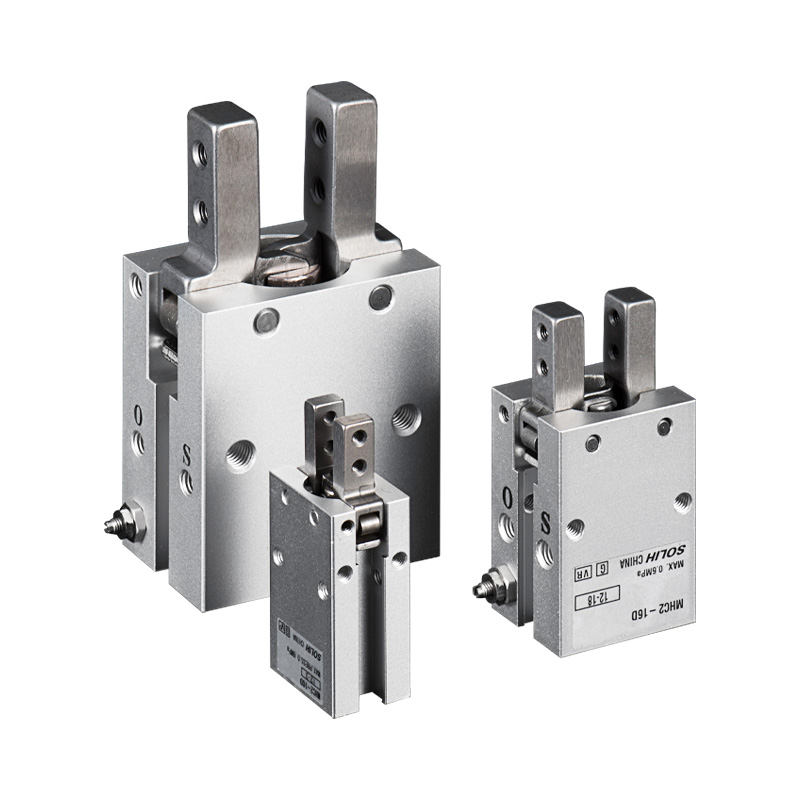

SOLH MHC2 সিরিজ হল স্ট্যান্ডার্ড পিভট কৌণিক 2-চোয়ালের বায়ুসংক্রান্ত গ্রিপার। ডুয়াল পিস্টন পুশিং রকার মেকানিজম দ্বারা চালিত, চোয়াল রৈখিক সমান্তরাল ভ্রমণের পরিবর্তে নীচের পিভট পয়েন্টের চারপাশে ঘোরে। সর্বাধিক চোয়াল সুইং কোণ: 30°। উপলব্ধ বোরের মাপ: 6/10/16/20/25 মিমি। দুটি অপারেশন ভেরিয়েন্ট: ডবল অ্যাক্টিং (ডি) এবং একক অভিনয় সাধারণত খোলা (এস)। গতি নিয়ন্ত্রণের জন্য অন্তর্নির্মিত সামঞ্জস্যযোগ্য থ্রোটল ভালভ। খোলা/বন্ধ অবস্থা প্রতিক্রিয়ার জন্য M9BW সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। আমদানি করা MHC2 এর সাথে সরাসরি মাত্রিক বিনিময়
MHZ2 সমান্তরাল গ্রিপারের পরিপূরক: MHZ2 = চোয়াল রৈখিক অনুবাদ; MHC2 = ঘূর্ণায়মান সুইং চোয়াল। সংকীর্ণ ইন-গভীর ইনস্টলেশন স্থান এবং বাইরের দিকের ওয়ার্কপিস দখলের অ্যাপ্লিকেশনের জন্য আদর্শ।

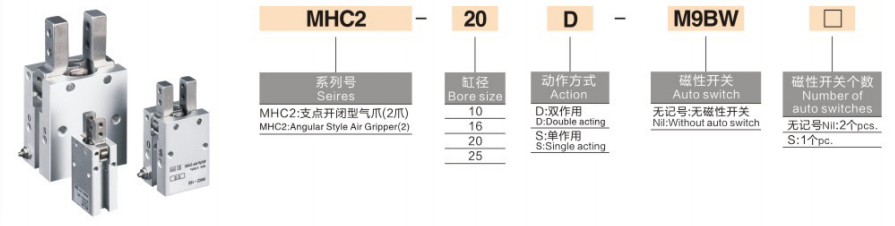

1. বিন্যাস: MHC2 - 16 D - □ - M9BW - □
-- MHC2: সিরিজ কোড, স্ট্যান্ডার্ড পিভট কৌণিক গ্রিপার
-- 16: বোরের আকার: 6 / 10 / 16 / 20 / 25 মিমি
-- অপারেশন মোড
* ডি: ডাবল অ্যাক্টিং — এয়ার সাপ্লাই ক্ল্যাম্প, রিভার্স এয়ার রিলিজ; উচ্চ ক্ল্যাম্পিং টর্ক, মূলধারার সর্বজনীন টাইপ
* S: একক অভিনয় NO সাধারণত খোলা — এয়ার সাপ্লাই ক্ল্যাম্প; বায়ু কাটা হলে বসন্ত স্বয়ংক্রিয়ভাবে ওয়ার্কপিস প্রকাশ করে
দ্রষ্টব্য: স্ট্যান্ডার্ড MHC2 একক অভিনয় সাধারণত বন্ধ (NC) ভেরিয়েন্ট প্রদান করে না
-- মিডল সেগমেন্ট: বডি অপশন (MHCA2 শর্ট বডি / এন্ড পোর্ট ভেরিয়েন্ট; ফাঁকা = স্ট্যান্ডার্ড সাইড পোর্ট বেস মডেল)
-- M9BW: চৌম্বক সুইচ
* ফাঁকা = কোন সুইচ নেই (চৌম্বকীয় রিং আগে থেকে ইনস্টল করা, শুধুমাত্র মাউন্টিং স্লট সংরক্ষিত)
* M9BW / M9BL = অবস্থান প্রতিক্রিয়ার জন্য সর্বজনীন সলিড-স্টেট ম্যাগনেটিক সুইচ
-- প্রত্যয়: চৌম্বকীয় সুইচের পরিমাণ
* ফাঁকা = 2 পিসি স্ট্যান্ডার্ড (ক্ল্যাম্প এবং রিলিজ অবস্থান উভয়ই সনাক্ত করুন)
* S = শুধুমাত্র 1টি একক চৌম্বকীয় সুইচ
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
MHC2-16D-M9BW:MHC2 স্ট্যান্ডার্ড কৌণিক পিভট গ্রিপার, বোর 16, ডাবল অ্যাক্টিং, 2pcs M9BW ম্যাগনেটিক সুইচ, স্ট্যান্ডার্ড সাইড পোর্ট বডি।
1. পিভট রকার সুইং মেকানিজম
চোয়াল নীচের পিভটের চারপাশে ঘোরে। খোলার সময় চোয়ালের টিপস বাইরের দিকে প্রসারিত হয়। বাইরের দিকের ক্ল্যাম্পিংয়ের জন্য উপযুক্ত যেখানে সমান্তরাল গ্রিপারগুলি অপর্যাপ্ত গভীরতার স্থানের কারণে যান্ত্রিক হস্তক্ষেপের ঝুঁকি রাখে। সুইং পরিসীমা: +30° ~ -10°।
2. সিমেট্রিক ডুয়াল পিস্টন ড্রাইভ
বড় ক্ল্যাম্পিং টর্ক তৈরি করে; উভয় চোয়াল ভারসাম্যপূর্ণ লোডের সাথে সিঙ্ক্রোনাসভাবে দুলছে। বিল্ট-ইন ওয়ান-ওয়ে থ্রোটল ভালভ, খোলার/ক্লোজিং বেগ সামঞ্জস্য করার জন্য কোনও অতিরিক্ত গতি নিয়ন্ত্রণ ফিটিং প্রয়োজন নেই।
3. কম উচ্চতা কমপ্যাক্ট বডি
পাতলা আউটলাইন, মিনিয়েচার রোবট এন্ড ইফেক্টর এবং সঙ্কুচিত ক্যাবিনেট ইনস্টলেশনের জন্য দুর্দান্ত।
4. তেল-মুক্ত অপারেশন
দীর্ঘ পরিষেবা গ্রীস কারখানায় প্রাক-ভরা, ক্রমাগত সাইকেল চালানোর জন্য শুকনো ফিল্টার করা সংকুচিত বাতাসের সাথে সামঞ্জস্যপূর্ণ।
5. চৌম্বক অবস্থান সনাক্তকরণ প্রস্তুত
অন্তর্নির্মিত চৌম্বকীয় রিং, ওয়ার্কপিস উপস্থিতি বিচারের জন্য পিএলসি-তে চোয়ালের স্থিতি সংকেত প্রেরণ করতে M9BW সুইচগুলির সাথে সহযোগিতা করুন।
6. মাল্টি-দিকনির্দেশক মাউন্টিং বেস
নীচের পৃষ্ঠে পিনের গর্ত এবং ট্যাপ করা মাউন্টিং গর্তগুলি সনাক্ত করা; অনুভূমিক এবং উল্লম্ব মাউন্ট সমর্থিত. বর্ধিত কাস্টম ফিক্সচার চোয়াল সম্মুখের লাগানো যেতে পারে.
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| প্রযোজ্য মাধ্যম |
ফিল্টার করা শুকনো সংকুচিত বায়ু (তেল-মুক্ত অপারেশন) |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং D: 0.15～0.7MPa / একক অভিনয় S NO: 0.25～0.7MPa |
| সর্বোচ্চ সুইং অ্যাঙ্গেল |
একক চোয়াল: 30° (+30° ~ -10°) |
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন |
±0.02 মিমি |
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
প্রতি মিনিটে 180 সাইকেল (cpm) |
| পরিবেষ্টিত তাপমাত্রা |
-10 ℃ ~ +60 ℃ (পাইপিংয়ের ভিতরে বরফ নেই) |
| এয়ার পোর্ট থ্রেড |
বোর 6: M3×0.5 / বোর 10/16/20/25: M5×0.8 |
| মেকানিক্যাল সার্ভিস লাইফ |
≥8 মিলিয়ন খোলা-বন্ধ চক্র |
ক্ল্যাম্পিং টর্ক টেবিল @0.5MPa (ইউনিট: N·m)
|
বোর সাইজ |
ডাবল অ্যাক্টিং ডি টর্ক |
একক অভিনয় S NO টর্ক |
|
6 |
0.038 |
0.024 |
|
10 |
0.10 |
0.070 |
|
16 |
0.39 |
0.31 |
|
20 |
0.70 |
0.54 |
|
25 |
1.36 |
1.08 |
|
তুলনার মাত্রা |
MHC2 পিভট কৌণিক সুইং গ্রিপার |
MHZ2 লিনিয়ার প্যারালাল গ্রিপার |
| চোয়ালের গতি |
পিভট পয়েন্টের চারপাশে ঘূর্ণমান দোল (কৌণিক প্রকার) |
সিঙ্ক্রোনাস অনুভূমিক রৈখিক অনুবাদ |
| পছন্দের ক্ল্যাম্পিং পদ্ধতি |
workpieces বাইরের মোড়ক clamping |
বাইরের ক্ল্যাম্পিং এবং ভিতরের গ্রিপিং উভয়ই উপলব্ধ |
| স্থান প্রয়োজন |
টিপস খোলার সময় বাইরের দিকে প্রসারিত হয়, সীমিত গভীরতার স্টেশনগুলির জন্য উপযুক্ত |
অতিরিক্ত পার্শ্বীয় রৈখিক ভ্রমণ ছাড়পত্র প্রয়োজন |
| অবস্থান নির্ভুলতা |
±0.02 মিমি |
±0.01 মিমি (উচ্চ নির্ভুলতা) |
| লোড বৈশিষ্ট্য |
লিভার গঠন; ক্ল্যাম্পিং ফোর্স দীর্ঘ ফিক্সচারের সাথে তীব্রভাবে কমে যায় |
রৈখিক গাইড নকশা; ক্ল্যাম্পিং বল ফিক্সচারের দৈর্ঘ্য দ্বারা প্রভাবিত হয় না |
| সাধারণ দৃশ্যকল্প |
বাইরের দিকে ছোট অংশ দখল, সাইড ফিডিং টুলিং |
বাইরের দিকে ছোট অংশ দখল, সাইড ফিডিং টুলিং |
1. অপারেশন মোড নির্বাচন
-- 24 ঘন্টা একটানা ভর অটোমেশন, সর্বোচ্চ ক্ল্যাম্পিং টর্কের চাহিদা → D ডাবল অ্যাক্টিং (পছন্দের মূলধারা)
-- হট প্রেসিং/স্ট্যাম্পিং স্টেশন, পাওয়ার লসের পরে ওয়ার্কপিস ক্রাশ এড়াতে অটো রিলিজ → এস সিঙ্গেল অ্যাক্টিং NO
NC পাওয়ার-অফ হোল্ড টাইপ ছাড়া MHC2 স্ট্যান্ডার্ড সিরিজ। যদি পাওয়ার কাটার পরে স্থায়ী ক্ল্যাম্পিং প্রয়োজন হয়, MHZ2-C সিরিজ নির্বাচন করুন।
2. কাজের অবস্থা বিচার
✅ MHC2 কে অগ্রাধিকার দিন যদি:
-- সীমিত সরঞ্জাম গভীরতা; সমান্তরাল রৈখিক গ্রিপার ভ্রমণের সময় ফ্রেমে হস্তক্ষেপ করে
-- সাইড ফিডিং প্রক্রিয়া, বাইরের পরিধি থেকে ওয়ার্কপিস ধরুন
-- ছোট প্লাস্টিকের হাউজিং, বোতলের ক্যাপ, নলাকার অংশগুলির জন্য বাইরের ক্ল্যাম্পিং
-- মিনি রোবট EOAT এর জন্য অতি-পাতলা কমপ্যাক্ট গ্রিপার আউটলাইন প্রয়োজন
❌ পরিবর্তে MHZ2 বেছে নিন যদি:
-- ওয়ার্কপিস ঘূর্ণন ঘূর্ণন সঁচারক বল ছাড়া কেন্দ্রীভূত স্থিতিশীল ক্ল্যাম্পিং প্রয়োজন
-- দীর্ঘ বর্ধিত কাস্টম ফিক্সচার প্রয়োজন (গুরুতর টর্ক টেনেউয়েশন ঝুঁকি)
-- অতি-উচ্চ পুনরাবৃত্তি পজিশনিং ±0.01 মিমি বাধ্যতামূলক
-- পাওয়ার-অফ স্থায়ী ক্ল্যাম্পিং (এনসি সাধারণত বন্ধ) প্রয়োজন
3. সংকেত সনাক্তকরণ বিকল্প
-- PLC ওয়ার্কপিস সনাক্তকরণ সহ সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন লাইন → M9BW চৌম্বকীয় সুইচগুলি সজ্জিত করুন
-- স্বয়ংক্রিয় যুক্তি ছাড়া সহজ ম্যানুয়াল ফিক্সচার → সুইচ ছাড়া মৌলিক মডেল
-- 3C অটোমেশন: প্লাস্টিকের হাউজিং এবং সংযোগকারীর আউটার ক্ল্যাম্পিং, মিনিয়েচার কম্পোনেন্ট অ্যাসেম্বলি
-- প্যাকেজিং যন্ত্রপাতি: বোতল ক্যাপ বাছাই, ছোট উপাদান বাক্সের পার্শ্বীয় স্থানান্তর
-- পরিদর্শন টুলিং: নলাকার এবং নলাকার ওয়ার্কপিসের জন্য বাইরের অবস্থান
-- সীমিত জায়গায় সাইড পিক এবং রাখার জন্য মিনি রোবট এন্ড ইফেক্টর
-- ইনজেকশন ছাঁচনির্মাণ সহায়ক সরঞ্জাম: মাইক্রো প্লাস্টিকের অংশগুলি ভেঙে ফেলা এবং বাছাই করা
1. সার্কিট 1: সাধারণ ডাবল অ্যাক্টিং গ্রিপার সার্কিট
AFC এয়ার সার্ভিস ইউনিট → 4V210 5/2 সোলেনয়েড ভালভ → PU6 টিউবিং → MHC2 কৌণিক গ্রিপার (M9BW সুইচগুলি PLC ইনপুটে তারযুক্ত)
2. সার্কিট 2: একক অভিনয় সাধারণত ওপেন সেফটি সার্কিট (বিদ্যুৎ হ্রাসের পরে স্বয়ংক্রিয় মুক্তি)
-- AR চাপ নিয়ন্ত্রক → 3V 3/2 সোলেনয়েড ভালভ → MHC2-XXS একক অভিনয় নো গ্রিপার
-- AF সিরিজ 5μm নির্ভুল বায়ু ফিল্টার আপস্ট্রিম ইনস্টল করুন; পিভট জয়েন্টে ধুলো প্রবেশ করলে জ্যাম হবে।
-- ফিক্সচার এক্সটেনশন দৈর্ঘ্য ছোট করুন; লম্বা ফিক্সচার গুরুতর কার্যকর বল হ্রাস এবং ওয়ার্কপিস পিছলে যাওয়ার ঝুঁকির দিকে পরিচালিত করে।
-- উন্মত্ত ভারী লোড এড়িয়ে চলুন; একতরফা বল পিভট পিনের পরিধানকে ত্বরান্বিত করে।
-- বিল্ট-ইন থ্রটল দ্বারা চোয়ালের গতি ধীরে ধীরে সামঞ্জস্য করুন; দ্রুত উচ্চ গতির প্রভাব workpieces ক্ষতি হবে.
-- স্ট্যান্ডার্ড সীল শক্তিশালী অ্যাসিড, ক্ষার এবং জৈব দ্রাবক প্রতিরোধী নয়; ক্ষয়কারী পরিবেশের জন্য ফ্লোরিন রাবার সীল কাস্টমাইজড সংস্করণ।
SOLH MHC2 পিভট কৌণিক সুইং বায়ুসংক্রান্ত গ্রিপার D/S অপারেশন মোড এবং বিল্ট-ইন স্পিড থ্রোটল সহ রকার রোটারি চোয়াল পদ্ধতি গ্রহণ করে, সংকীর্ণ-গভীর স্টেশনগুলিতে বাইরের-পাশে মোড়ানো ক্ল্যাম্পিংয়ের জন্য কমপ্যাক্ট লো-প্রোফাইল, M9BW চৌম্বকীয়ভাবে ব্যবহৃত প্লাস্টিক সুইচের জন্য, ছোট কম্প্যাক্ট সুইচিং এর জন্য কম্প্যাক্ট লো-প্রোফাইল। 3C, প্যাকেজিং এবং ক্ষুদ্র রোবট অটোমেশন সরঞ্জাম দখল করা।
