ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

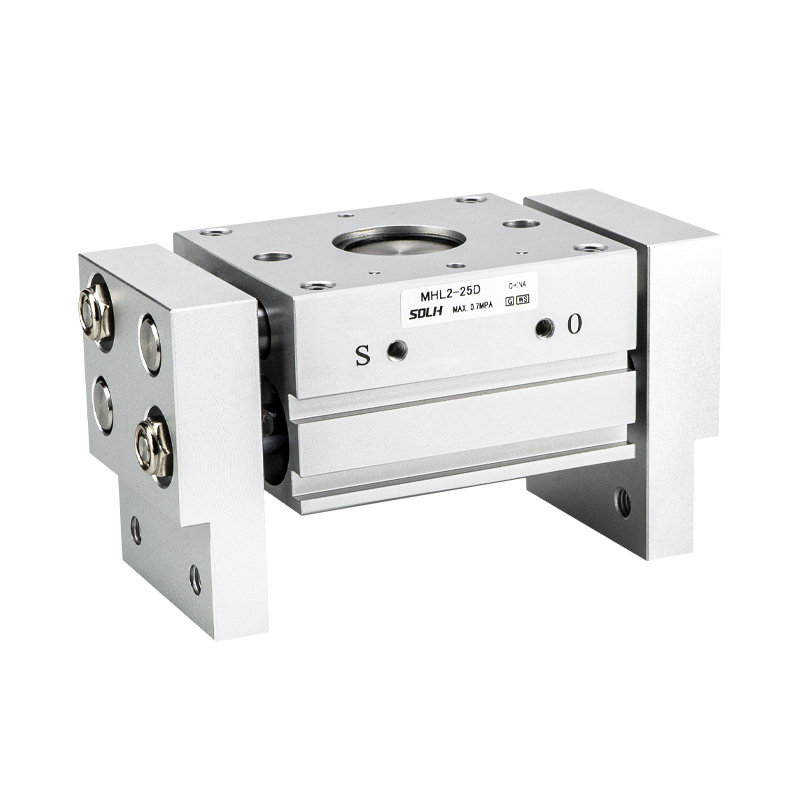

SOLH MHL2 সিরিজ হল ওয়াইড-স্ট্রোক র্যাক এবং পিনিয়ন সিঙ্ক্রোনাস প্যারালাল গ্রিপার। মূল সুবিধা: শক্তিশালী ক্ল্যাম্পিং ফোর্স, আল্ট্রা-ওয়াইড খোলার ভ্রমণ, উচ্চ কাঠামোগত অনমনীয়তা এবং বহুমুখী মাউন্টিং বিকল্প। ভারী এবং বড় ওয়ার্কপিস পরিবহন, প্রশস্ত-আকারের অংশ গ্রিপিং এবং উচ্চ-লোড সমান্তরাল ক্ল্যাম্পিংয়ের জন্য উপযুক্ত। স্বয়ংক্রিয় লোডিং/আনলোডিং, মেশিন টুল ফিক্সচার এবং প্যাকেজিং যন্ত্রপাতিতে ব্যাপকভাবে গৃহীত।
-- ট্রান্সমিশন: র্যাক এবং পিনিয়ন মেকানিজম অফসেট ছাড়াই সিঙ্ক্রোনাস চোয়ালের চলাচল নিশ্চিত করে; ডুয়াল পিস্টন লেআউট কমপ্যাক্ট আউটলাইনের মধ্যে শক্তিশালী ক্ল্যাম্পিং বল সরবরাহ করে।
-- নির্মাণ: অ্যালুমিনিয়াম খাদ বডি, স্টেইনলেস স্টিলের চোয়াল, অন্তর্নির্মিত চৌম্বকীয় রিং। সমস্ত ঘূর্ণায়মান শ্যাফ্ট তেল-সংযোগযুক্ত রজন বিয়ারিং প্লাস ইন্টিগ্রেটেড ডাস্ট ওয়াইপার সিল, ভাল ধুলো প্রতিরোধ এবং বর্ধিত পরিষেবা জীবন গ্রহণ করে।
-- অপারেশন মোড: ডাবল অ্যাক্টিং (D) শুধুমাত্র, কোনো একক অভিনয়ের রূপ নেই। মসৃণ গতি নিয়ন্ত্রণের জন্য অন্তর্নির্মিত সামঞ্জস্যযোগ্য থ্রোটল। নমনীয় অবস্থান সনাক্তকরণ বিন্যাসের জন্য চারটি চৌম্বকীয় সুইচ মাউন্টিং স্লট।
-- স্ট্রোক নির্বাচন: 3টি স্ট্যান্ডার্ড স্ট্রোক প্রতি বোর: D(শর্ট) / D1(মাঝারি) / D2(লং), বাইরের ব্যাস ক্ল্যাম্পিং এবং বিভিন্ন ওয়ার্কপিস প্রস্থের জন্য ভিতরের ব্যাস গ্রিপিংয়ের সাথে সামঞ্জস্যপূর্ণ।
-- অবস্থান নির্ভুলতা: পুনরাবৃত্ত অবস্থান নির্ভুলতা ±0.1 মিমি, ভারী লোড অবস্থার অধীনে স্থিতিশীল ক্ল্যাম্পিং কর্মক্ষমতা।

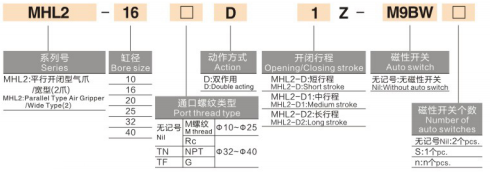

1. মডেল উদাহরণ: MHL2-32D2-TF-M9BW
|
সেগমেন্ট |
কোড |
বর্ণনা |
|
1 |
MHL2 |
সিরিজ: ওয়াইড খোলার সমান্তরাল বায়ুসংক্রান্ত গ্রিপার |
|
2 |
32 |
বোরের আকার: 10,16,20,25,32,40 মিমি (ছোট, মাঝারি এবং ভারী লোড কভার করে) |
|
3 |
D/D1/D2 |
স্ট্রোক গ্রেড ডি = ছোট স্ট্রোকD1 = মাঝারি স্ট্রোকD2 = দীর্ঘ স্ট্রোক |
|
4 |
TN/TF |
পোর্ট থ্রেড স্পেসিফিকেশনTN = NPT থ্রেড; TF = G থ্রেড (ø32/40 এর জন্য বিশেষ)ø10~25 ডিফল্ট M মেট্রিক থ্রেড |
|
5 |
-M9BW |
ম্যাগনেটিক সুইচ মডেলM9B(NPN) / M9N(PNP) / M9PW=1m কেবল / L=3m / Z=5m |
|
6 |
কাস্টম প্রত্যয় |
-X28: সামঞ্জস্যযোগ্য বন্ধ প্রস্থ-X53: EPDM সিলিং-X79: ফুড-গ্রেড লুব্রিকেন্ট এবং অন্যান্য কাস্টম বিকল্পগুলি |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স
MHL2-40D2-TF-M9BL বোর 40, লং স্ট্রোক D2, G থ্রেড পোর্ট, বিল্ট-ইন ম্যাগনেট, 3m তারের সাথে M9B সুইচ।
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| চোয়াল কনফিগারেশন |
2 চোয়াল, সমান্তরাল রৈখিক খোলা এবং বন্ধ |
| অপারেশন মোড |
শুধুমাত্র ডাবল অ্যাক্টিং |
| অপারেটিং চাপ |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (প্রস্তাবিত: 0.5 MPa) |
| প্রমাণ চাপ |
1.0 MPa |
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ 60 ℃ (পাইপিংয়ের ভিতরে আইসিং নেই) |
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন |
±0.1 মিমি |
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
বোর এবং স্ট্রোক বৃদ্ধি ø10D ≈ 60 cpm হিসাবে হ্রাস; ø40D2 ≈ 20 cpm |
| এয়ার পোর্ট থ্রেড |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT ঐচ্ছিক) |
| তৈলাক্তকরণ |
তেল-মুক্ত অপারেশন; খাদ্য-গ্রেড / উচ্চ-তাপমাত্রার গ্রীস অনুরোধের ভিত্তিতে উপলব্ধ |
| চৌম্বক সুইচ মাউন্ট |
চারটি মাউন্টিং স্লট, 1~2 চৌম্বকীয় সুইচ সমর্থন করে |
| মাউন্ট করার উপায় |
বডি টেপড হোল/সাইড মাউন্ট/অক্ষীয় মাউন্ট/থ্রু-হোল, মাল্টি-ওরিয়েন্টেশন সামঞ্জস্যপূর্ণ |
|
বোর (মিমি) |
রেফারেন্স ক্ল্যাম্প দূরত্ব (মিমি) |
ক্ল্যাম্পিং ফোর্স (N) |
মডেল কোড D/D1/D2 |
সিঙ্গেল সাইড স্ট্রোক (মিমি) |
মোট খোলার পরিসীমা (মিমি) |
নেট ওজন (গ্রাম) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ দ্রষ্টব্য: রেফারেন্স ক্ল্যাম্প দূরত্ব: ø10~25 এর জন্য 40mm; ø32~40 এর জন্য 80মিমি। কার্যকর ক্ল্যাম্পিং বল হ্রাস পায় যখন চোয়ালের প্রসারণ বৃদ্ধি পায়। লোড যাচাইকরণের সময় নিরাপত্তা ফ্যাক্টর ≥1.5 অবশ্যই সংরক্ষিত থাকতে হবে।
-- ভারী / বড় আকারের ওয়ার্কপিসগুলির জন্য শক্তিশালী ক্ল্যাম্পিং বল এবং প্রশস্ত খোলার স্ট্রোকের প্রয়োজন, যেমন ভারী পাইপ, প্লেট এবং উপাদান ট্রে
-- নমনীয় মাল্টি-ডিরেকশন মাউন্টিং লেআউট সহ বিচ্যুতি ছাড়াই সিঙ্ক্রোনাস সমান্তরাল আন্দোলনের দাবিদার অ্যাপ্লিকেশন
-- ধুলো-প্রবণ কঠোর কাজের অবস্থা (মেশিন টুল লোডিং, কাস্টিং পার্ট হ্যান্ডলিং), নির্ভরযোগ্য ধুলো প্রতিরোধ এবং দীর্ঘ পরিষেবা জীবন প্রয়োজন
-- সিস্টেমের জন্য বাইরের ব্যাস ক্ল্যাম্পিং এবং ভিতরের ব্যাস গ্রিপিং উভয়ই প্রয়োজন, 3 স্ট্রোক বিকল্পের মাধ্যমে একাধিক অংশের আকারের সাথে সামঞ্জস্যপূর্ণ
-- বোর নির্বাচনের আগে প্রথমে লোড নির্ধারণ করুন: ওয়ার্কপিসের ওজন, চোয়ালের এক্সটেনশনের দৈর্ঘ্য এবং সুরক্ষা ফ্যাক্টর ≥1.5 এর উপর ভিত্তি করে প্রয়োজনীয় ক্ল্যাম্পিং বল গণনা করুন, তারপরে সংশ্লিষ্ট বোরের আকারের সাথে মেলে।
-- ওয়ার্কপিস প্রস্থ অনুযায়ী স্ট্রোক নির্বাচন করুন: অগ্রাধিকার ক্রম D(ছোট) → D1(মাঝারি) → D2(দীর্ঘ), অপ্রয়োজনীয় অতিরিক্ত স্ট্রোক এড়িয়ে চলুন।
-- অবস্থান সনাক্তকরণ: চোয়াল খোলা/বন্ধ প্রতিক্রিয়ার জন্য D-M9□ সিরিজের চৌম্বকীয় সুইচ (NPN/PNP/অ-যোগাযোগ) দিয়ে সজ্জিত করুন; চারটি মাউন্টিং স্লট নমনীয় ব্যবস্থার অনুমতি দেয়।
-- মাউন্ট এবং পোর্ট কনফিগারেশন: ø10~25 গ্রহণ M5×0.8; ø32~40 TN/TF/NPT থ্রেড সহ Rc1/8 নির্বাচন করুন। ইনস্টলেশন সারফেস অনুযায়ী ট্যাপড/থ্রু/সাইড মাউন্ট বেস বেছে নিন।
-- ধুলো সুরক্ষা এবং রক্ষণাবেক্ষণ: স্ট্যান্ডার্ড ইন্টিগ্রেটেড ডাস্ট স্ক্র্যাপার। ভারী ধুলো পরিবেশের জন্য -X85/-X86 ধুলো-প্রতিরোধী কাস্টম সংস্করণ যোগ করুন; নিয়মিত পরিষ্কার bearings এবং sealing রিং.
SOLH MHL2 র্যাক এবং পিনিয়ন ওয়াইড-স্ট্রোক সমান্তরাল বায়ুসংক্রান্ত গ্রিপার তিনটি স্ট্রোক বিকল্পের সাথে ভারী ক্ল্যাম্পিং ফোর্স সরবরাহ করে, অন্তর্নির্মিত ডাস্ট-প্রুফ স্ট্রাকচার এবং মাল্টি-ডিরেকশন মাউন্টিং, বাইরের এবং অভ্যন্তরীণ ব্যাসের গ্রিপিংয়ের সাথে সামঞ্জস্যপূর্ণ, মেশিন টুল লোডিং, প্লেট এবং অটোম্যাটিক সরঞ্জাম লোড করার জন্য আদর্শ হেভি-ডিউটি গ্রিপার।
