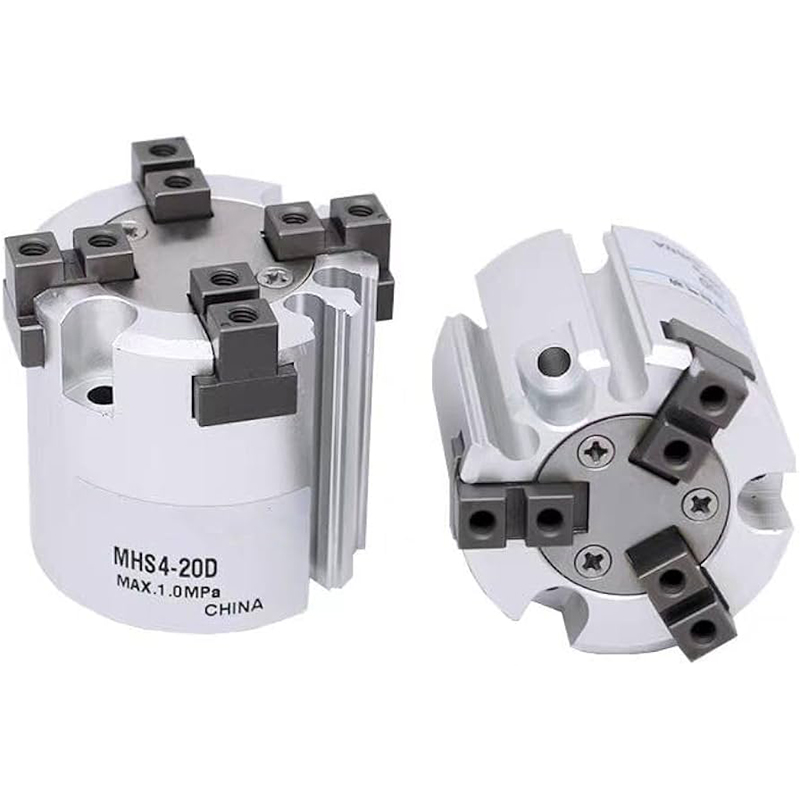

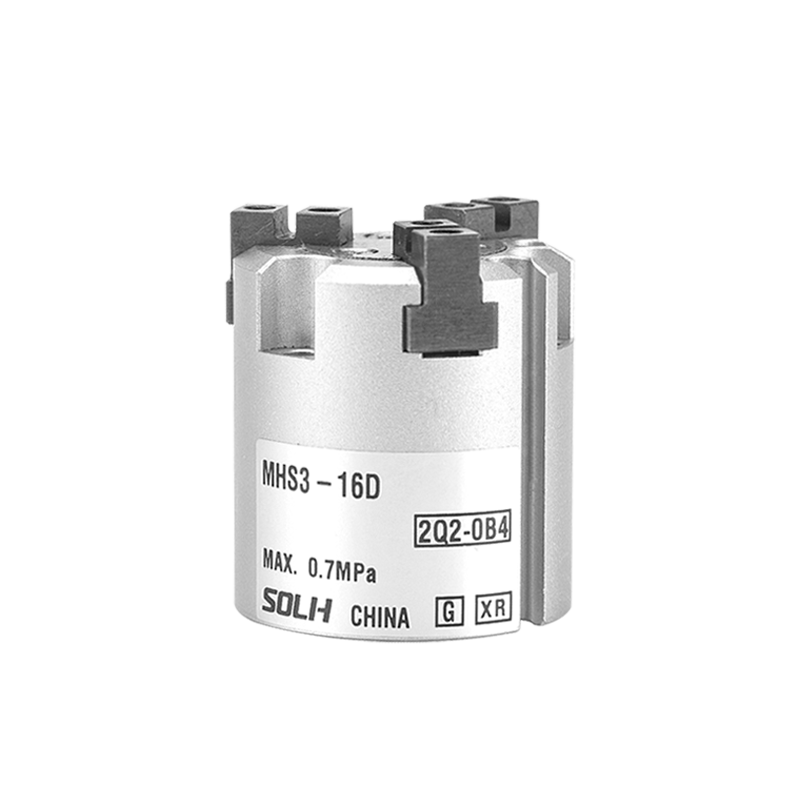

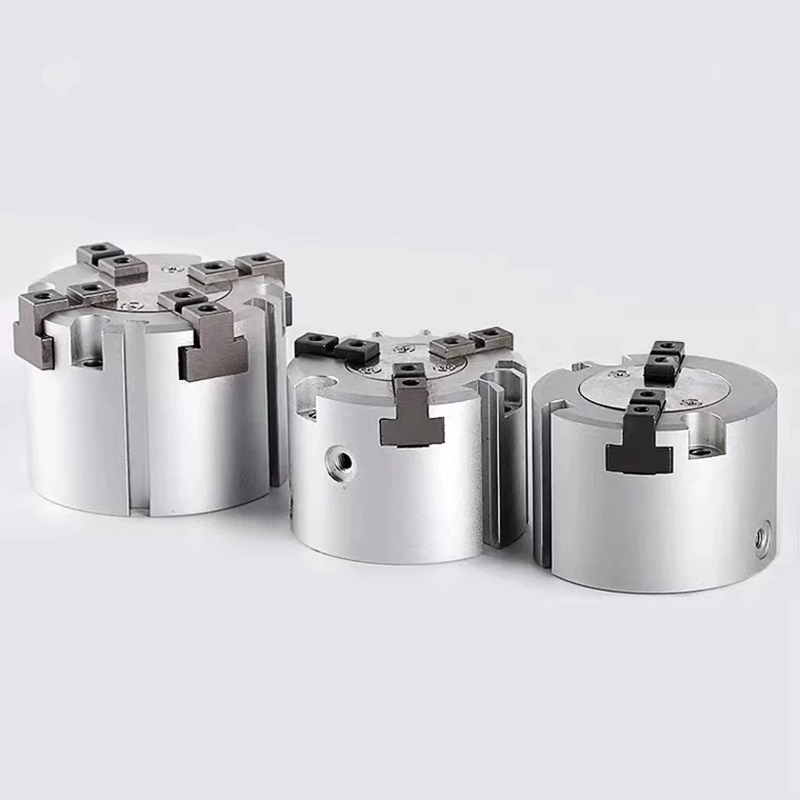

MHS3 / MHS4 সিরিজ কনসেন্ট্রিক নিউমেটিক গ্রিপার (ওয়েজ ক্যাম হোলো সেন্টারিং চক)

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

সিরিজ ওভারভিউ

     -- MHS3: ওয়েজ ক্যাম দ্বারা চালিত 3-চোয়ালের ঘনকেন্দ্রিক সমান্তরাল গ্রিপার। আল্ট্রা-হাই কোক্সিয়ালিটি সহ শ্যাফ্ট, ডিস্ক এবং বৃত্তাকার ওয়ার্কপিস ক্ল্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে।

     -- MHS4: বর্গাকার, আয়তক্ষেত্রাকার এবং অনিয়মিত উপাদানগুলির জন্য 4-চোয়ালের অর্থোগোনাল সমান্তরাল গ্রিপার, বিচ্যুতি এবং কাত হওয়া রোধ করতে স্থিতিশীল ক্ল্যাম্পিং।

     -- ড্রাইভ মোড: ডাবল অ্যাক্টিং (D) স্ট্যান্ডার্ড হিসাবে; একক অভিনয় সাধারণত বন্ধ / স্বাভাবিকভাবে খোলা ঐচ্ছিক।

     -- স্ট্রাকচার: ওয়েজ ক্যাম ট্রান্সমিশন, বিল্ট-ইন ম্যাগনেটিক রিং, বোরের মধ্য দিয়ে সেন্ট্রাল হোলো, উচ্চ দৃঢ়তা পরিধান-প্রতিরোধী নির্মাণ, তেল-মুক্ত অপারেশন।

     -- অবস্থান নির্ভুলতা: পুনরাবৃত্তি পজিশনিং নির্ভুলতা ±0.01 মিমি, অফসেট ছাড়াই সামঞ্জস্যপূর্ণ কেন্দ্রীয় অবস্থান।

মূল কাঠামোগত সুবিধা

  1. কীলক ক্যাম উচ্চ নির্ভুলতা স্ব-কেন্দ্রিক

     -- সমস্ত চোয়াল সিঙ্ক্রোনাসভাবে খোলা এবং বন্ধ শেয়ারিং অভিন্ন কেন্দ্র বিন্দু; বৃত্তাকার অংশগুলি উদ্বেগ ছাড়াই স্বয়ংক্রিয় কেন্দ্রীকরণ উপলব্ধি করে।

  2. গর্ত মাধ্যমে কেন্দ্রীয় ফাঁপা

     -- এয়ার টিউবিং, ফাইবার অপটিক্স বা ইজেক্টর পিনের রাউটিং অনুমতি দেয়; হাতা ওয়ার্কপিস, খাদ অংশ এবং মাধ্যমে-টাইপ ব্ল্যাঙ্কিং প্রক্রিয়ার জন্য উপযুক্ত।

  3. কমপ্যাক্ট কম-প্রোফাইল লাইটওয়েট শরীর

     - ছোট সামগ্রিক উচ্চতা, রোবট এন্ড ইফেক্টরে ঘন ইনস্টলেশন লেআউটের জন্য আদর্শ।

  4. পাশ্বর্ীয় বলের শক্তিশালী প্রতিরোধ

     -- প্রেস-ফিটিং, প্লাগিং অপারেশন এবং এক্সটার্নাল লোড ফোর্স সহ মেশিন টুল লোড করার জন্য পারফেক্ট।

  5. বিল্ট-ইন সব বোর মাপের জন্য চৌম্বকীয় রিং

     -- M9B / M9BW সিরিজের ম্যাগনেটিক সুইচগুলির সাথে সামঞ্জস্যপূর্ণ যাতে সম্পূর্ণরূপে খোলা / সম্পূর্ণরূপে বন্ধ অবস্থা সনাক্ত করা যায়৷

  6. সম্পূর্ণ বোর পরিসীমা: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 মিমি

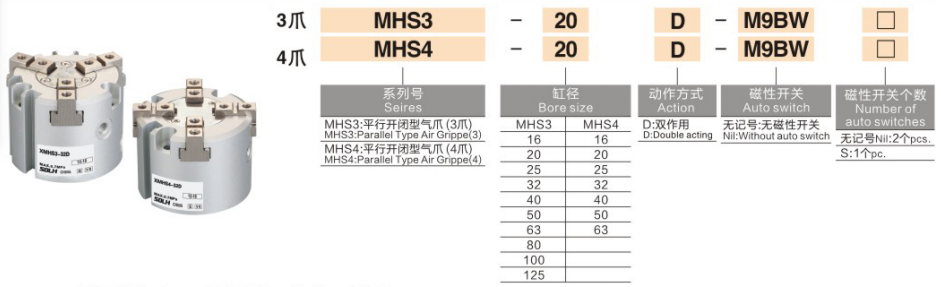

সম্পূর্ণ মডেল নামকরণের নিয়ম

  1. মডেল উদাহরণ: MHS3-32D-M9BW

  2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

     -- MHS3-25D: 3-চোয়াল, φ25, ডাবল অ্যাক্টিং, চৌম্বকীয় সুইচ ছাড়াই

     -- MHS4-40D-2M9B: 4-চোয়াল, φ40, ডাবল অ্যাক্টিং, ডুয়াল M9B ম্যাগনেটিক সুইচ দিয়ে সজ্জিত

সাধারণ স্ট্যান্ডার্ড টেকনিক্যাল স্পেসিফিকেশন (পরীক্ষার চাপ: 0.5MPa)

  1. সাধারণ পরামিতি

     -- অপারেটিং প্রেসার রেঞ্জ: 0.15 ~ 0.6 MPa

     -- পরিবেষ্টিত তাপমাত্রা: -10 ~ 60 ℃ (এয়ার পাইপিংয়ের ভিতরে আইসিং নেই)

     -- সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি: প্রতি মিনিটে 120 চক্র

     -- পুনরাবৃত্তি করুন অবস্থান নির্ভুলতা: ±0.01 মিমি

     -- তৈলাক্তকরণ: তেল-মুক্ত নকশা, পরিষ্কার উত্পাদন পরিবেশের জন্য উপযুক্ত

  2. ক্ল্যাম্পিং ফোর্স এবং একক সাইড স্ট্রোক টেবিল

নির্বাচন তুলনা: MHS3 VS MHS4

মাউন্টিং পদ্ধতি এবং সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

  1. মাউন্ট অপশন

     -- এন্ড ফেস স্ক্রু + সাইড পজিশনিং পিনের মাধ্যমে স্থির করা হয়েছে, রোবট EOAT ইনস্টলেশনের জন্য সর্বজনীন

     -- বোরের মধ্য দিয়ে ইজেক্টর পিন ইজেকশন সক্ষম করে; অভ্যন্তরীণ প্রসারণ এবং বহিরাগত ক্ল্যাম্পিং উভয় সমর্থন করে

  2. সাধারণ শিল্প অ্যাপ্লিকেশন

     -- মেশিন টুল লোডিং এবং আনলোডিং: গ্রিপিং শ্যাফ্ট এবং ডিস্ক ওয়ার্কপিস

     -- 3C ইলেকট্রনিক্স: বৃত্তাকার টার্মিনাল, বর্গাকার চিপস, ক্ষুদ্রাকৃতির হার্ডওয়্যার হ্যান্ডলিং

     -- প্যাকেজিং শিল্প: বোতল সংস্থা, নলাকার এবং নলাকার উপাদান অবস্থান

     -- অ্যাসেম্বলি এবং প্রেস-ফিট প্রসেস: বিয়ারিং প্রেসিং, শ্যাফ্ট স্লিভ ইনসার্টেশন, কনসেন্ট্রিক অ্যাসেম্বলি

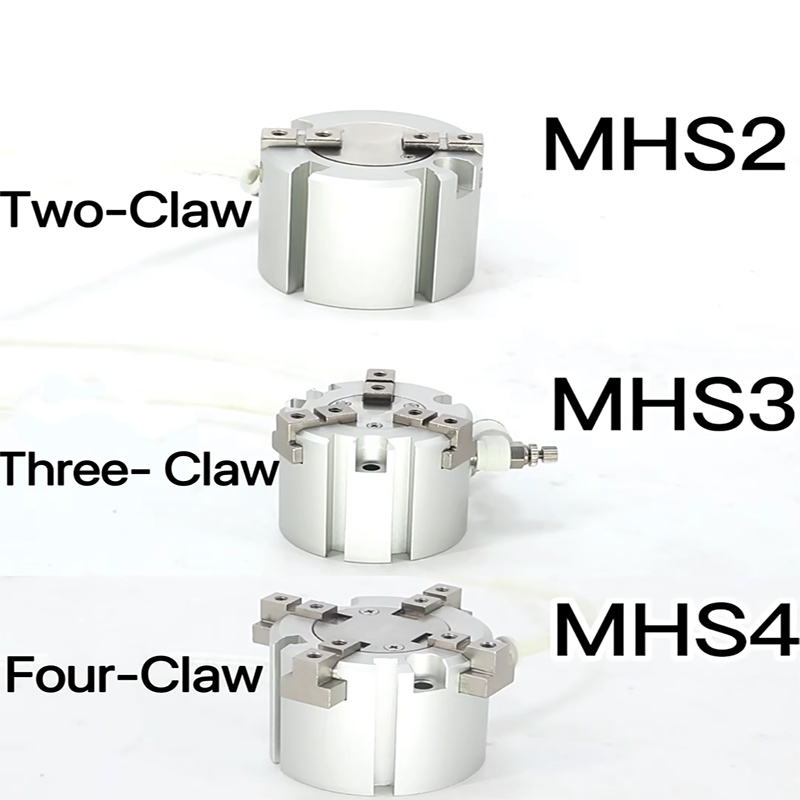

সম্পূর্ণ MHS পারিবারিক পণ্য শ্রেণীবিভাগ

     -- MHS2: 2 সমান্তরাল চোয়াল — সমতল প্লেট এবং প্ল্যানার ওয়ার্কপিসের জন্য

     -- MHS3: 3টি কেন্দ্রীভূত চোয়াল — সমস্ত বৃত্তাকার উপাদানগুলির জন্য পছন্দের সমাধান

     -- MHS4: 4 অর্থোগোনাল চোয়াল — বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার অংশগুলির জন্য পছন্দসই সমাধান

     -- MHSJ3: ডাস্ট কভার দিয়ে সজ্জিত — ধুলোময় কঠোর কর্মশালার পরিবেশের জন্য

     -- MHSH3: বোরের মাধ্যমে বর্ধিত ফাঁপা — ক্রমাগত থ্রু-টাইপ প্রক্রিয়াকরণের জন্য নিবেদিত

এক বাক্যের সারাংশ

     SOLH MHS3 3-চোয়াল এবং MHS4 4-চোয়ালের ওয়েজ ক্যাম স্ব-কেন্দ্রিক ফাঁপা বায়ুসংক্রান্ত গ্রিপারগুলি ±0.01 মিমি উচ্চ-নির্ভুল ঘনকেন্দ্রিক অবস্থান প্রদান করে ঐচ্ছিক একক/ডাবল অ্যাক্টিং কনফিগারেশন এবং গর্তের মাধ্যমে কেন্দ্রীয়, M9 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ; বৃত্তাকার শ্যাফ্ট/ডিস্ক অংশগুলির জন্য MHS3, বর্গাকার এবং আয়তক্ষেত্রাকার উপাদানগুলির জন্য MHS4, মেশিন টুল লোডিং, 3C অটোমেশন এবং নির্ভুল প্রেস-ফিট সমাবেশ স্টেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
