ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

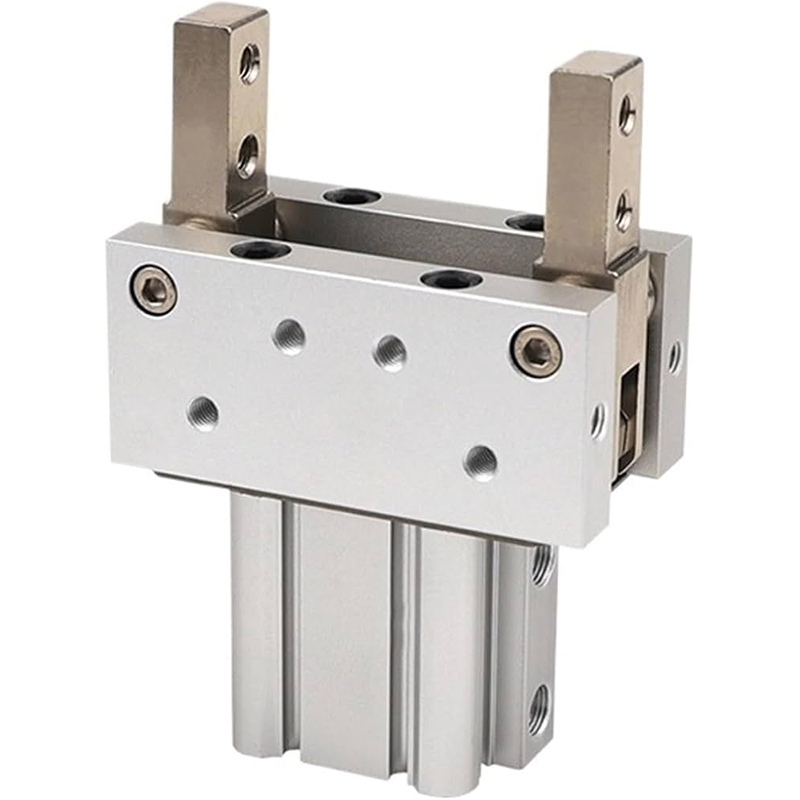

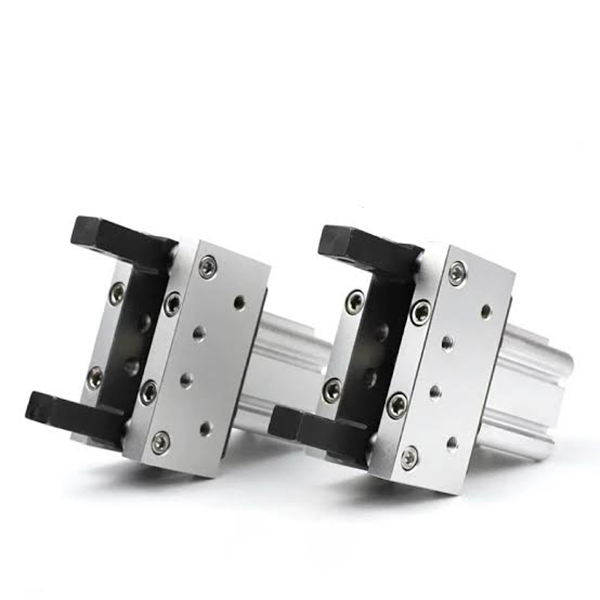

SOLH MHT2 সিরিজ হল টগল-জয়েন্ট চালিত 2-চোয়ালের পিভট কৌণিক গ্রিপার। অসামান্য বৈশিষ্ট্যগুলির মধ্যে রয়েছে টগল সেলফ-লকিং মেকানিজম, পাওয়ার-অফ হোল্ডিং ক্ষমতা, আল্ট্রা-হাই ক্ল্যাম্পিং টর্ক এবং উচ্চ কাঠামোগত অনমনীয়তা সহ চার-পার্শ্বযুক্ত সেন্সর ইনস্টলেশন স্লট।
কঠোর বিরোধী ড্রপ নিরাপত্তা প্রয়োজনীয়তা সঙ্গে ভারী workpiece clamping, পরিবহন এবং অবস্থানের জন্য অপ্টিমাইজ করা; উচ্চ-ঝুঁকিপূর্ণ স্বয়ংক্রিয় স্টেশনগুলির জন্য পছন্দের ভারী-লোড গ্রিপার।
-- কাজের নীতি: টগল লিঙ্ক ফোর্স-এম্পলিফাইং মেকানিজমের সাথে মিলিত সিলিন্ডার পুশ-পুল। চোয়াল বন্ধ হয়ে গেলে, টগল ডেড-পয়েন্ট লকিং অবস্থানে পৌঁছে যায়। ক্ল্যাম্পিং ফোর্স 3~5 বার প্রশস্ত করা হয়, এবং ≥80% ক্ল্যাম্পিং ফোর্স বায়ুচাপ হ্রাসের / নির্ভরযোগ্য নিরাপত্তা স্ব-লক করার জন্য বায়ু কাট-অফের উপর ক্রমাগত বজায় রাখা যেতে পারে।
-- বডি কনস্ট্রাকশন: বিল্ট-ইন ম্যাগনেটিক রিং সহ বর্গাকার হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম হাউজিং। চারটি মাউন্টিং খাঁজ (উপর/নীচে/বাম/ডান) সেন্সর বিন্যাসের জন্য মৃত কোণ ছাড়াই M9B/A93 সিরিজের চৌম্বকীয় সুইচগুলির সরাসরি সমাবেশের অনুমতি দেয়।
-- অপারেশন টাইপ: ডাবল অ্যাক্টিং (ডি স্ট্যান্ডার্ড সংস্করণ / ডিজেড আপডেট করা লাইটওয়েট সংস্করণ)। চোয়াল বন্ধ অবস্থানে লক; সিলিন্ডার থ্রাস্ট খোলার কর্মের জন্য চোয়াল পুনরায় সেট করে।
-- উপাদান স্পেসিফিকেশন: হার্ড অক্সিডেশন অ্যালুমিনিয়াম সিলিন্ডার, উচ্চ-শক্তি খাদ ইস্পাত চোয়াল, পরিধান-প্রতিরোধী সংযোগ সমাবেশ। উচ্চ অনমনীয়তা, দীর্ঘ সেবা জীবন এবং রক্ষণাবেক্ষণ-মুক্ত তেল-মুক্ত অপারেশন।
-- নমনীয় মাউন্টিং: একাধিক ট্যাপ করা মাউন্টিং হোল অক্ষীয়, অনুদৈর্ঘ্য এবং অনুভূমিক ইনস্টলেশন সমর্থন করে, কম্প্যাক্ট সীমাবদ্ধ সরঞ্জাম বিন্যাসের জন্য উপযুক্ত।

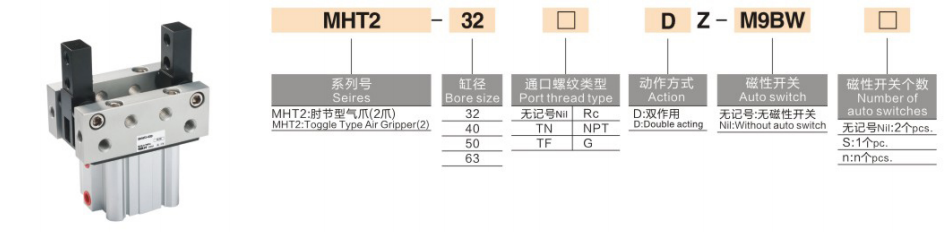

1. মডেল উদাহরণ: MHT2-50DZ-M9BW
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| MHT2 |
সিরিজ কোড |
যৌথ স্ব-লকিং কৌণিক গ্রিপার টগল করুন |
|
50 |
বোরের আকার (মিমি) |
32/40/50/63 |
| ডি/ডিজেড |
সংস্করণ |
D = স্ট্যান্ডার্ড ডাবল অ্যাক্টিং / DZ = আপডেট করা লাইটওয়েট ভেরিয়েন্ট / ফোর-সাইড সেন্সর স্লট |
| -M9BW |
চৌম্বক সুইচ বিকল্প |
ঐচ্ছিক, বিল্ট-ইন চৌম্বকীয় রিং প্রস্তুত |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- MHT2-32D: বোর 32, সুইচ ছাড়া ডাবল অ্যাক্টিং স্ট্যান্ডার্ড বেস মডেল
-- MHT2-63DZ-M9B：Bore 63, আপডেট করা লাইটওয়েট DZ টাইপ, ফোর-সাইড সেন্সর স্লট, M9B ম্যাগনেটিক সুইচ লাগানো
|
প্যারামিটার আইটেম |
MHT2-32 |
MHT2-40 |
MHT2-50 |
MHT2-63 |
| বোর (মিমি) |
32 |
40 |
50 |
63 |
| ক্ল্যাম্পিং টর্ক (N·m) |
12.4 |
36.0 |
63.0 |
106 |
| চোয়াল সুইং রেঞ্জ |
-3 ~ +28° |
-3 ~ +27° |
-2 ~ +23° |
-2 ~ +23° |
| অপারেটিং প্রেসার (MPa) |
0.1 ~ 0.6 (প্রস্তাবিত: 0.4 ~ 0.5) |
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +60℃ (0~+60℃ যখন চৌম্বকীয় সুইচ দিয়ে সজ্জিত থাকে) |
|
|
|
| তৈলাক্তকরণ |
তেল-মুক্ত স্ব-তৈলাক্তকরণ |
|
|
|
| নেট ওজন (গ্রাম) |
640 |
1070 |
1900 |
3200 |
| এয়ার পোর্ট থ্রেড |
Rc1/8 |
Rc1/4 |
Rc3/8 |
Rc3/8 |
1. শক্তিশালী স্ব-লকিং বিরোধী-ড্রপ কর্মক্ষমতা
-- টগল ডেড-পয়েন্ট লকিং ডিজাইন ≥80% ক্ল্যাম্পিং ফোর্স ধরে রাখে এয়ার সাপ্লাই কেটে-অফ বা চাপ কমে যাওয়ার পরে। উচ্চ-নিরাপত্তা স্বয়ংক্রিয় উত্পাদন লাইনের জন্য কার্যকরভাবে ওয়ার্কপিস পতনের ঝুঁকি দূর করুন।
2. ভারী-শুল্ক কাজের জন্য অতি-উচ্চ ক্ল্যাম্পিং টর্ক
-- φ63 মডেলের জন্য সর্বোচ্চ টর্ক 106N·m এ পৌঁছায়, 5~50kg ভারী ওয়ার্কপিস গ্রিপ করতে সক্ষম, সমতুল্য বোর আকারের সমান্তরাল গ্রিপারগুলিকে অনেক বেশি।
3. 360° নমনীয় সেন্সর লেআউট
-- প্রধান অংশে কোনো সমন্বিত গাইড রেল নেই; চৌম্বকীয় সুইচগুলি চারটি পৃষ্ঠে মাউন্ট করা যেতে পারে যাতে সমস্ত-দিক অবস্থান সনাক্তকরণ উপলব্ধি করা যায়, এটি সরু ইনস্টলেশন গহ্বরের জন্য উপযুক্ত।
4. উচ্চ অনমনীয়তা এবং বর্ধিত সেবা জীবন
-- অ্যালয় স্টিলের চোয়াল এবং পরিধান-প্রতিরোধী সংযোগগুলি 5 মিলিয়নেরও বেশি স্থিতিশীল চক্রকে সমর্থন করে, উচ্চ-ফ্রিকোয়েন্সি ভারী-লোড ক্রমাগত অপারেশনে অভিযোজিত।
1. মাউন্ট ফর্ম
-- অক্ষীয় মাউন্ট: অনুভূমিক ধাক্কা এবং সমাবেশ লাইন উপাদান স্থানান্তর জন্য টান
-- অনুদৈর্ঘ্য উল্লম্ব মাউন্টিং: আপ এবং ডাউন লোডিং/আনলোডিং স্টেশন
-- পার্শ্বীয় সাইড মাউন্টিং: সীমিত স্থানের স্টেশনগুলির জন্য সাইড ক্ল্যাম্পিং
2. সাধারণ শিল্প অ্যাপ্লিকেশন
-- স্বয়ংচালিত উপাদান: গ্রিপিং ইঞ্জিন হাউজিং, গিয়ারবক্স কভার, হুইল হাব
-- মেশিন টুল অটোমেশন: ভারী ঢালাই, নকল অংশ এবং ছাঁচ পরিচালনা
-- লজিস্টিক কনভেয়িং: মেটাল প্যালেট, বাক্স এবং ব্যারেল উপাদান পরিবহন
-- নিরাপত্তা পজিশনিং স্টেশন: ওভারহেড অ্যান্টি-ড্রপ স্টেশন, প্রেসিং সরঞ্জামের জন্য নিরাপত্তা ক্ল্যাম্পিং ফিক্সচার
|
তুলনা আইটেম |
MHT2 টগল স্ব-লকিং গ্রিপার |
MHZL2 লং স্ট্রোক প্যারালাল গ্রিপার |
MHL2 ওয়াইড খোলার সমান্তরাল গ্রিপার |
| মূল শক্তি |
পাওয়ার-অফ হোল্ডিং, ভারী লোডের জন্য অতি-উচ্চ টর্ক |
উচ্চ গতি, উচ্চ নির্ভুলতা, হালকা লোড |
ওয়াইড খোলার স্ট্রোক, মাঝারি লোড ক্ষমতা |
| ক্ল্যাম্পিং ফোর্স সোর্স |
যান্ত্রিক লক দিয়ে সংযোগ বল পরিবর্ধন টগল করুন |
সরাসরি সিলিন্ডার থ্রাস্ট |
সরাসরি সিলিন্ডার থ্রাস্ট |
| পাওয়ার লস রিটেনশন |
✅ দীর্ঘমেয়াদী ক্ল্যাম্পিং বজায় রাখা হয় |
❌ বাতাসের চাপ ছাড়াই অবিলম্বে ছেড়ে দিন |
❌ বাতাসের চাপ ছাড়াই অবিলম্বে ছেড়ে দিন |
| বোর রেঞ্জ |
φ32 ~ 63 |
φ6 ~ 40 |
φ10 ~ 40 |
| উপযুক্ত লোড |
5 ~ 50 কেজি ভারী ওয়ার্কপিস |
0.5 ~ 5 কেজি হালকা লোড |
1 ~ 10 কেজি মাঝারি লোড |
| খরচ স্তর |
মাঝারি-উচ্চ (ভারী-শুল্ক উত্সর্গীকৃত) |
নিম্ন (সাধারণ উদ্দেশ্য) |
মাঝারি (লং-স্ট্রোক ভেরিয়েন্ট) |
| সেরা দৃশ্যকল্প |
ভারী অংশ, উচ্চ নিরাপত্তা বিরোধী ড্রপ প্রয়োজন |
লাইটওয়েট, উচ্চ ফ্রিকোয়েন্সি সাইক্লিং |
মাঝারি অংশ জন্য বড় খোলার চাহিদা |
1. বোর নির্বাচন workpiece ভর উপর ভিত্তি করে
-- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg। ন্যূনতম 30% লোড নিরাপত্তা মার্জিন সংরক্ষণ করুন।
2. সুইং কোণ যাচাই
-- সর্বোচ্চ খোলার কোণ: MHT2-32 28° পর্যন্ত, MHT2-63 23° পর্যন্ত সীমাবদ্ধ। লক্ষ্য ওয়ার্কপিস মাত্রার জন্য পর্যাপ্ত ছাড়পত্র নিশ্চিত করুন।
3. কনফিগারেশন মিল
-- অবস্থানের প্রতিক্রিয়ার প্রয়োজনীয়তা: চার দিকের সেন্সর মাউন্ট করার জন্য DZ লাইটওয়েট সংস্করণ + M9B চৌম্বকীয় সুইচ বেছে নিন
-- উচ্চ নিরাপত্তা ওভারহেড হ্যান্ডলিং: এর অনন্য পাওয়ার-অফ স্ব-লকিং বৈশিষ্ট্যের জন্য MHT2 কে অগ্রাধিকার দিন
SOLH MHT2 টগল জয়েন্ট সেলফ-লকিং নিউম্যাটিক গ্রিপার পাওয়ার-অফ অ্যান্টি-ড্রপ ক্ল্যাম্পিং ক্ষমতা সহ ডেড-পয়েন্ট লিঙ্কেজ ফোর্স অ্যামপ্লিফিকেশন স্ট্রাকচার গ্রহণ করে, ফোর-সাইড ম্যাগনেটিক সুইচ মাউন্ট করা এবং উচ্চ খাদ দৃঢ়তা, ডি/ডিজেড ভেরিয়েন্টে পাওয়া যায়, আদর্শ হেভি-ডিউটি সেফটি গ্রিপার, অটোমোট যন্ত্রাংশ ওভারকাস্টিং মেশিন ওভার লোড করার জন্য। অটোমেশন
