MHZ2 / MHZL2 সমান্তরাল এয়ার গ্রিপার সম্পূর্ণ পণ্য পরিচিতি

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

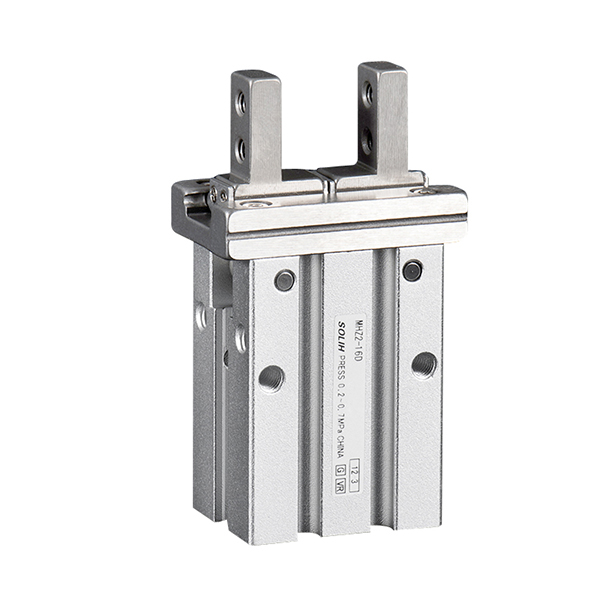

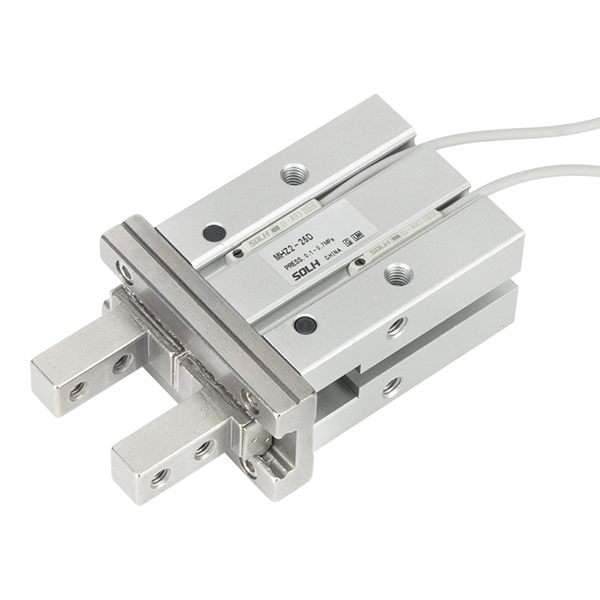

     SOLH MHZ2 (স্ট্যান্ডার্ড স্ট্রোক) এবং MHZL2 (লং স্ট্রোক) হল ডুয়েল-পিস্টন সিঙ্ক্রোনাস সমান্তরাল এয়ার গ্রিপার। প্রতিসম দ্বৈত পিস্টন এবং নির্ভুল রৈখিক গাইড রেল দ্বারা চালিত, চোয়ালগুলি বিচ্যুতি ছাড়াই সমান্তরালভাবে খোলা এবং বন্ধ করে, অতি-উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা প্রদান করে। উপলব্ধ বোর: 10/16/20/25 মিমি, তিনটি অপারেশন মোড সমর্থন করে: ডবল অ্যাক্টিং (ডি), একক অভিনয় সাধারণত খোলা (এস), একক অভিনয় সাধারণত বন্ধ (সি)। একাধিক বিনিময়যোগ্য চোয়ালের শৈলী এবং বডি পোর্ট লেআউটগুলি ঐচ্ছিক, PLC ইন্টারলকের জন্য খোলা/বন্ধ অবস্থানের সংকেত সনাক্ত করতে M9BW চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ।

     -- MHZ2: স্ট্যান্ডার্ড শর্ট-স্ট্রোক ইউনিভার্সাল গ্রিপার, হাই-স্পিড এবং হাই-সাইকেল স্বয়ংক্রিয় ভর উৎপাদনের জন্য ডিজাইন করা হয়েছে

     -- MHZL2: বর্ধিত দীর্ঘ খোলার স্ট্রোক ভেরিয়েন্ট, গভীর গহ্বর এবং বড় আকারের ওয়ার্কপিস পরিচালনার জন্য

     উভয় সিরিজই অভিন্ন মাউন্টিং মাত্রা এবং খুচরা যন্ত্রাংশ শেয়ার করে, আমদানি করা সমতুল্য গ্রিপারের সাথে সম্পূর্ণ বিনিময়যোগ্য। 3C ইলেকট্রনিক্স, স্পষ্টতা হার্ডওয়্যার, প্যাকেজিং অটোমেশন এবং ছোট ওয়ার্কপিস লোডিং/আনলোডিং স্টেশনগুলিতে ব্যাপকভাবে স্থাপন করা হয়েছে।

সম্পূর্ণ মডেল কোডিং নিয়ম

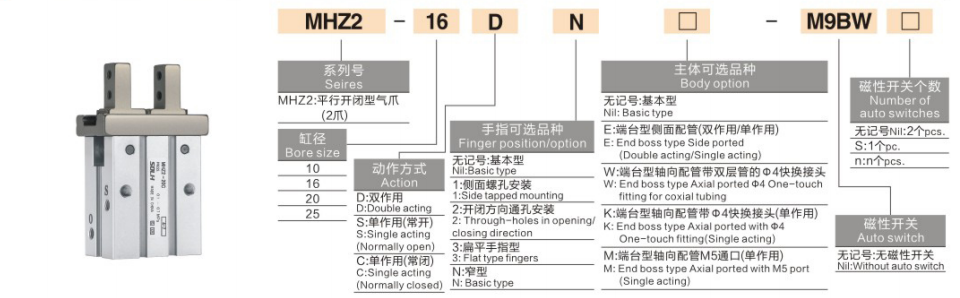

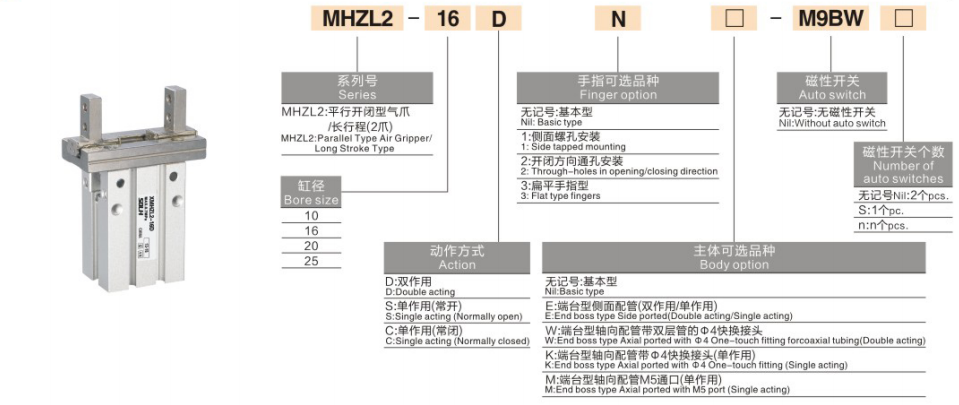

    সার্বজনীন বিন্যাস:সিরিজ-বোর-অ্যাকশন-জোয়ার বিকল্প-বডি পোর্ট অপশন-ম্যাগনেটিক সুইচ মডেল-সুইচ পরিমাণ

 1. কোড সেগমেন্ট সংজ্ঞা

   1.1 সিরিজ

     -- MHZ2: স্ট্যান্ডার্ড স্ট্রোক 2-চোয়ালের সমান্তরাল গ্রিপার

     -- MHZL2: লং স্ট্রোক 2-চোয়ালের সমান্তরাল গ্রিপার

   1.2 বোর: 10/16/20/25 মিমি

   1.3 অ্যাকশন মোড

     -- D: ডাবল অ্যাক্টিং - ক্ল্যাম্পের জন্য এয়ার ইন, রিলিজের জন্য রিভার্স এয়ার, সর্বোচ্চ ক্ল্যাম্পিং ফোর্স, ভর উৎপাদনের মান

     -- S: একক অভিনয় NO সাধারণত খোলা - এয়ার সাপ্লাই ক্ল্যাম্প; পাওয়ার বন্ধ হলে বসন্ত স্বয়ংক্রিয়ভাবে মুক্তি পায়, গরম স্ট্যাম্পিং স্টেশনগুলিতে ওয়ার্কপিস পিষে যাওয়া এড়িয়ে যায়

     -- C: একক অভিনয় NC সাধারণত বন্ধ - এয়ার সাপ্লাই রিলিজ; বসন্ত বাতাসের চাপ ছাড়াই ক্ল্যাম্পিং ফোর্স ধরে রাখে, রোবট ওভারহেড পরিচালনার জন্য ওয়ার্কপিস ড্রপিং প্রতিরোধ করে

   1.4 চোয়াল বিকল্প

     -- ফাঁকা: স্ট্যান্ডার্ড মৌলিক চোয়াল

     -- 1: বর্ধিত কাস্টম ফিক্সচার মাউন্ট করার জন্য সাইড ট্যাপড চোয়াল

     -- 2: ফিক্সচার ফিক্সিংয়ের জন্য বোল্ট সহ থ্রু-হোল চোয়াল

     -- 3: পাতলা শীট এবং সরু ফাঁক ওয়ার্কপিসের জন্য পাতলা সমতল চোয়াল

     -- N: সংকীর্ণ প্রস্থ চোয়াল, কম্প্যাক্ট সীমাবদ্ধ সরঞ্জাম বিন্যাসের জন্য পাতলা শরীর

   1.5 বডি পোর্ট লেআউট

     -- ফাঁকা: স্ট্যান্ডার্ড সাইড এয়ার পোর্ট

     -- ই: এন্ড সাইড পোর্ট টাইপ (একক/ডাবল অভিনয়ের সাথে সামঞ্জস্যপূর্ণ)

     -- W: শেষ অক্ষীয় পোর্ট আগে থেকে ইনস্টল করা Φ4 ডাবল পুশ-ইন ফিটিং (শুধুমাত্র ডাবল অ্যাক্টিং)

     -- কে: Φ4 পুশ-ইন ফিটিং সহ অক্ষীয় পোর্ট শেষ করুন (শুধুমাত্র একক অভিনয়)

     -- M: শেষ অক্ষীয় M5 সোজা থ্রেড পোর্ট (শুধুমাত্র একক অভিনয়)

  1.6 ম্যাগনেটিক সুইচ

     -- ফাঁকা: অবস্থান সনাক্তকরণ সুইচ ছাড়া

     -- M9BW / M9BL: স্ট্যান্ডার্ড ম্যাগনেটিক রিড ফিডব্যাক খোলা/বন্ধ অবস্থায় সুইচ করুন

   1.7 পরিমাণ প্রত্যয় পরিবর্তন করুন

     -- ফাঁকা: স্ট্যান্ডার্ড হিসাবে 2 পিসি সুইচ, ক্ল্যাম্প এবং রিলিজ উভয় অবস্থান সনাক্ত করে

     -- এস: একক অবস্থা পর্যবেক্ষণের জন্য 1 পিসি একক সুইচ

  2. অর্ডার রেফারেন্স উদাহরণ

   2.1 MHZ2-16D-N-M9BW

     -- স্ট্যান্ডার্ড স্ট্রোক গ্রিপার, বোর 16, ডাবল অ্যাক্টিং, সরু চোয়াল, 2pcs M9BW ম্যাগনেটিক সুইচ, বেসিক সাইড পোর্ট বডি।

   2.2 MHZL2-20D-3-E-M9BW-S

     --লং স্ট্রোক গ্রিপার, বোর 20, ডাবল অ্যাক্টিং, ফ্ল্যাট পাতলা চোয়াল, শেষ দিকের পোর্ট বডি, একক M9BW ম্যাগনেটিক সুইচ।

MHZ2 VS MHZL2 কোর তুলনা সারণী

ভাগ করা অভ্যন্তরীণ কাঠামো এবং মূল সুবিধা (MHZ2 এবং MHZL2)

  1. সিমেট্রিক ডুয়াল পিস্টন সিঙ্ক্রোনাস ড্রাইভ

     -- বাম এবং ডান পিস্টন ভারসাম্যপূর্ণ স্ট্রেসের সাথে চোয়ালকে সিঙ্ক্রোনাসভাবে ধাক্কা দেয়, গ্রিপিংয়ের সময় কোনও পার্শ্বীয় স্থানান্তর বা মোচড়ের স্লিপ নেই, চিপস এবং পিসিবি-র মতো মাইক্রো উপাদানগুলির জন্য স্থিতিশীল অবস্থান।

  2. উচ্চ পরিধান-প্রতিরোধী লিনিয়ার গাইড রেল

     -- হার্ড ক্রোম অ্যালয় গাইড রেল PTFE স্ব-তৈলাক্ত স্লাইডার, কম ঘর্ষণ এবং শক্তিশালী প্রভাব প্রতিরোধের সাথে যুক্ত। কারখানা থেকে প্রাক-ভরা দীর্ঘ-জীবন গ্রীস, তেল-মুক্ত বায়ু সার্কিট সামঞ্জস্যপূর্ণ।

  3. আল্ট্রা-হাই রিপিট পজিশনিং নির্ভুলতা

     -- ±0.01 মিমি পুনরাবৃত্তিযোগ্যতা সমস্ত 10~25 বোর জুড়ে, নির্ভুল ইলেকট্রনিক্স এবং হার্ডওয়্যার বাছাইয়ের জন্য শূন্য মাত্রিক বিচ্যুতি।

  4. মাল্টি-কোণ ইউনিভার্সাল মাউন্ট

     -- নীচে, দুই পাশে এবং শরীরের উপরের অংশে মাউন্টিং ছিদ্রগুলি ট্যাপ করা হয়েছে; চোয়াল সাইড ট্যাপ, থ্রু-হোল, ফ্ল্যাট এবং ন্যারো শৈলী, অনুভূমিকভাবে, উল্লম্বভাবে বা উল্টে মাউন্ট করা যায়।

  5. তিনটি নিরাপদ স্প্রিং রিসেট মোড

     -- ডাবল অ্যাক্টিং ডি: 24 ঘন্টা একটানা ভর উৎপাদনের জন্য স্থিতিশীল ধারাবাহিক ক্ল্যাম্পিং বল

     -- একক অভিনয় S NO: পাওয়ার কাটে অটো রিলিজ, হট প্রেস/স্ট্যাম্পিং স্টেশনে অংশগুলিকে পিষে যাওয়া থেকে রক্ষা করে

     -- একক অভিনয় C NC: বায়ু সরবরাহ ছাড়াই স্থায়ী ক্ল্যাম্পিং, ওভারহেড রোবট EOAT এর জন্য ওয়ার্কপিস পড়ার ঝুঁকি দূর করে

  6. ইন্টিগ্রেটেড ম্যাগনেটিক পজিশন ডিটেকশন

     -- সিলিন্ডার শরীরের ভিতরে অন্তর্নির্মিত চৌম্বকীয় রিং; M9BW সুইচ স্বয়ংক্রিয় ইন্টারলক লজিকের জন্য ওয়ার্কপিসের উপস্থিতি এবং চোয়ালের অবস্থা বিচার করতে পিএলসিতে ডিজিটাল সংকেত প্রেরণ করে।

  7. বৈচিত্র্যময় ইন্টিগ্রেটেড পোর্ট লেআউট

     -- স্ট্যান্ডার্ড সাইড পোর্ট, এন্ড সাইড পোর্ট, এক্সিয়াল প্রি-অ্যাসেম্বল পুশ-ইন ফিটিং বিকল্পগুলি রোবট এন্ড ইফেক্টরের জন্য অতিরিক্ত অ্যাডাপ্টার ছাড়াই টিউবিং রাউটিং সহজ করে।

ইউনিফাইড ইউনিভার্সাল টেকনিক্যাল স্পেসিফিকেশন টেবিল

তাত্ত্বিক ক্ল্যাম্পিং ফোর্স @0.5MPa (ইউনিট: N)

ধাপে ধাপে নির্বাচন নির্দেশিকা

  1. স্ট্রোক নির্বাচন

     -- ছোট পাতলা অংশ, সরু খোলা, চাহিদা উচ্চ গতি এবং ফ্রিকোয়েন্সি → MHZ2 স্ট্যান্ডার্ড স্ট্রোক

     -- বড় আকারের ওয়ার্কপিস, গভীর গহ্বরের ছাঁচ ভেঙে ফেলা, প্রশস্ত খোলার প্রয়োজন → MHZL2 দীর্ঘ স্ট্রোক

  2. অ্যাকশন মোড নির্বাচন

     -- 24 ঘন্টা ক্রমাগত উত্পাদন, ক্ল্যাম্পিং ফোর্স সর্বাধিক করুন → ডি ডবল অ্যাক্টিং

     -- হট প্রেস/স্ট্যাম্পিং স্টেশন, পাওয়ার লসের পর ওয়ার্কপিস ক্রাশ করা রোধ করুন → এস সিঙ্গেল অ্যাক্টিং NO

     -- রোবট ওভারহেড লোডিং/আনলোডিং, পাওয়ার ব্যর্থতায় অংশ বাদ দেওয়া এড়ান → C একক অভিনয় NC

 3. চোয়াল শৈলী নির্বাচন

     -- সীমিত স্থান সহ কমপ্যাক্ট মিনি ফিক্সচার → N সরু চোয়াল

     -- পাতলা শীট, PCB, সরু ফাঁক হ্যান্ডলিং → 3 সমতল পাতলা চোয়াল

     -- বর্ধিত কাস্টম ফিক্সচার মাউন্ট করতে হবে → 1 সাইড ট্যাপড জা / 2 থ্রু-হোল চোয়াল

 4. বডি পোর্ট লেআউট নির্বাচন

     -- স্থির সাধারণ ওয়ার্কস্টেশন, স্ট্যান্ডার্ড টিউবিং রাউটিং → ফাঁকা স্ট্যান্ডার্ড সাইড পোর্ট বডি

     -- রোবট EOAT, স্ট্রীমলাইন টিউবিং লেআউট → W/K/M অক্ষীয় প্রি-ইনস্টল করা পুশ-ইন পোর্ট বডি

     -- সরু ক্যাবিনেট সাইড টিউবিং স্পেস → ই প্রান্তের পোর্ট বডি

 5. অবস্থান সংকেত সনাক্তকরণ নির্বাচন

     -- সম্পূর্ণ স্বয়ংক্রিয় উৎপাদন লাইন, PLC-এর ওয়ার্কপিস এবং চোয়ালের স্থিতির প্রতিক্রিয়া প্রয়োজন → M9BW চৌম্বকীয় সুইচগুলি সজ্জিত করুন (2pcs ডিফল্ট)

     -- স্বয়ংক্রিয় সংকেত যুক্তি ছাড়া সহজ ম্যানুয়াল ফিক্সচার → চৌম্বকীয় সুইচ ছাড়া মৌলিক মডেল

সাধারণ শিল্প অ্যাপ্লিকেশন দৃশ্যকল্প

  1. MHZ2 স্ট্যান্ডার্ড স্ট্রোক অ্যাপ্লিকেশন

     -- 3C ইলেকট্রনিক্স: পিসিবি, চিপস, সংযোগকারী, ছোট প্লাস্টিকের অংশগুলির উচ্চ-গতি বাছাই এবং বাছাই

     -- স্পষ্টতা হার্ডওয়্যার: মাইক্রো শ্যাফ্ট, স্ক্রু, স্ট্যাম্পযুক্ত ক্ষুদ্র উপাদানগুলির উচ্চ-ফ্রিকোয়েন্সি লোডিং/আনলোডিং

     -- প্যাকেজিং যন্ত্রপাতি: বোতলের ক্যাপ, ছোট কার্টন এবং লেবেলগুলির অবস্থান নির্ধারণ এবং ক্ল্যাম্পিং

     -- অপটিক্যাল ইন্সপেকশন ইকুইপমেন্ট: ভিজ্যুয়াল ডিটেকশন স্টেশনের জন্য মিনি পার্ট পজিশনিং ফিক্সচার

  2. MHZL2 লং স্ট্রোক অ্যাপ্লিকেশন

     -- বড় প্লাস্টিকের অংশ, পুরু প্লেট এবং মাল্টি-লেয়ার স্ট্যাক করা উপাদান গ্রিপিং

     -- ডিপ ক্যাভিটি মোল্ড পার্ট ইজেকশন, অক্জিলিয়ারী ইনজেকশন মোল্ডিং বড় ওয়ার্কপিস ডিমোল্ডিং

     -- কার্টন, অনমনীয় প্লাস্টিকের বাক্স এবং ওভারসাইজ ওয়ার্কপিস স্থানান্তর

     -- মিশ্র-আকারের মাল্টি-স্পেক উপাদান পরিচালনার জন্য রোবট শেষ প্রভাবক

স্ট্যান্ডার্ড মিলিত বায়ুসংক্রান্ত সার্কিট সমাধান

  1. সার্কিট 1: গণ উত্পাদন লাইনের জন্য ডাবল অ্যাক্টিং গ্রিপার

     -- AFC এয়ার সার্ভিস ইউনিট → 4V210 5/2 সোলেনয়েড ভালভ → PU6 টিউবিং → MHZ2/MHZL2 গ্রিপার (M9BW সুইচগুলি PLC ডিজিটাল ইনপুটে তারযুক্ত)

  2. সার্কিট 2: ওভারহেড রোবটগুলির জন্য পাওয়ার-অফ হোল্ড সেফটি সার্কিট

     -- AR চাপ নিয়ন্ত্রক → 3V 3/2 সোলেনয়েড ভালভ → MHZ2-XXC একক অভিনয় NC দীর্ঘ স্ট্রোক গ্রিপার

  3. সার্কিট 3: মিনি ম্যানুয়াল সিম্পল ফিক্সচার সার্কিট

     -- AC1500 মিনি এয়ার সার্ভিস ইউনিট → 3F ফুট ভালভ → PU4 পাতলা টিউবিং → MHZ2-10D মিনিয়েচার স্ট্যান্ডার্ড গ্রিপার

অপারেশন এবং রক্ষণাবেক্ষণ সতর্কতা

     -- গ্রিপারের আপস্ট্রিম AF সিরিজ 5μm নির্ভুল এয়ার ফিল্টার ইনস্টল করুন; গাইড রেলে ধুলো প্রবেশের ফলে জ্যাম হয় এবং পরিষেবা জীবনকে মারাত্মকভাবে ছোট করে।

     -- ওয়ার্কপিস মাধ্যাকর্ষণ কেন্দ্রকে চোয়ালের কেন্দ্রীয় অক্ষের সাথে কঠোরভাবে সারিবদ্ধ করুন; অদ্ভুত একতরফা ভারী লোড অসম রেল ঘর্ষণ বাড়ে.

     -- উচ্চ-চক্র অপারেশনের জন্য স্থিতিশীল 0.4~0.5MPa বায়ুচাপ বজায় রাখুন; সম্পূর্ণ 0.7MPa চাপের অধীনে দীর্ঘমেয়াদী ক্রমাগত চলমান এড়িয়ে চলুন।

     -- উচ্চ-গতির চোয়ালের প্রভাব থেকে প্রোবের ক্ষতি রোধ করতে চৌম্বকীয় সুইচগুলির জন্য বাফার ক্লিয়ারেন্স সংরক্ষণ করুন।

     -- দীর্ঘ সময়ের জন্য শক্তিশালী অ্যাসিড, ক্ষার বা উচ্চ ঘনত্বের জৈব দ্রাবক সহ পরিবেশে ব্যবহার করবেন না; সিলিং উপাদানগুলি ক্ষয়প্রাপ্ত হবে এবং অকালে ব্যর্থ হবে।

এক বাক্যের সারাংশ

     SOLH MHZ2 স্ট্যান্ডার্ড উচ্চ-ফ্রিকোয়েন্সি এবং MHZL2 লং-স্ট্রোক সমান্তরাল বায়ুসংক্রান্ত গ্রিপারগুলি ±0.01mm নির্ভুলতা, D/S/C তিনটি অ্যাকশন মোড এবং একাধিক বিনিময়যোগ্য চোয়াল এবং পোর্ট বিকল্পগুলির সাথে ডুয়াল-পিস্টন রৈখিক গাইড কাঠামো গ্রহণ করে, M9BW ম্যাগনেটিক পজিশন, প্রশস্তভাবে ব্যবহৃত রোবট 3 রোবট, প্যাকেজিং এর জন্য ব্যবহৃত হয়। EOAT স্বয়ংক্রিয় ওয়ার্কপিস ক্ল্যাম্পিং, পিকিং এবং ট্রান্সফার।
