ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

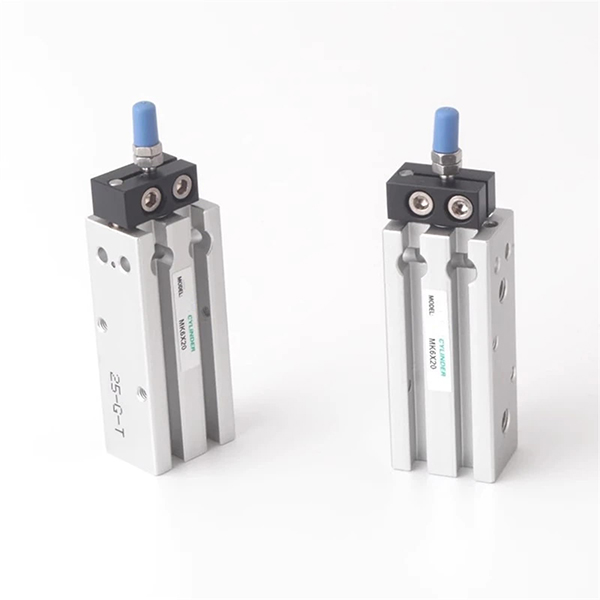

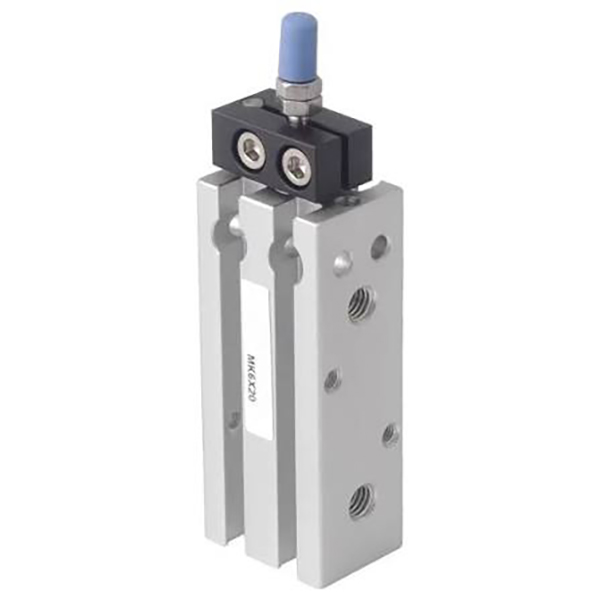

SOLH MK সিরিজের পাতলা মাল্টি-মাউন্ট সিলিন্ডার বিল্ট-ইন অ্যান্টি-ঘূর্ণন প্রক্রিয়া সহ MD সিলিন্ডারের আপগ্রেড সংস্করণ। স্কয়ার বডি অতিরিক্ত বন্ধনী ছাড়া ছয়-সারফেস ইনস্টলেশন সমর্থন করে। অ্যান্টি-টুইস্ট কাঠামো পিস্টন রড ঘূর্ণনকে সীমাবদ্ধ করে, মাল্টি-সিলিন্ডার সমান্তরাল ইনস্টলেশন সক্ষম করে, কৌণিক অবস্থানের প্রয়োজনীয়তার সাথে সীমিত-স্থান নির্ভুলতা অটোমেশনের জন্য আদর্শ। Airtac MD এবং SMC CQS সিরিজের সাথে সরাসরি বিনিময়যোগ্য।
-- বর্গাকার পাতলা অ্যালুমিনিয়াম বডি, ইন্টিগ্রেটেড অ্যান্টি-ঘূর্ণন গাইড স্লট;
-- হার্ড অ্যানোডাইজড ব্যারেল, ক্রোম প্লেটেড পিস্টন রড, টেকসই এবং লাইটওয়েট;
-- সম্পূর্ণ ভেরিয়েন্ট: MK(ডাবল অ্যাক্টিং), MSK(স্প্রিং এক্সটেন্ড), MTK(স্প্রিং রিট্র্যাক্ট), MKD(ডাবল রড), MKJ(ডাবল রড অ্যাডজাস্টেবল স্ট্রোক); অন্তর্নির্মিত চুম্বকের জন্য প্রত্যয় -S;
-- অ্যান্টি-ঘূর্ণন নির্ভুলতা ≤±0.5°, ওয়ার্কপিস কৌণিক বিচ্যুতি এড়ান;
-- সামনে, পিছনে, বাম, ডান, উপরে, নীচের দিকে মাউন্টযোগ্য; পাশাপাশি সমান্তরাল সমাবেশ সমর্থন;
-- নমনীয় চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য বৃত্তাকার সেন্সর খাঁজ।
1. উদাহরণ: MK20-50-S
-- MK: সিরিজ কোড; কে = অ্যান্টি-ঘূর্ণন; D = ডাবল রড; জে = সামঞ্জস্যযোগ্য স্ট্রোক
-- 20: বোরের আকার: 6/10/16/20/25/32 মিমি
-- 50: স্ট্রোকের দৈর্ঘ্য 5~100 মিমি
--- -এস: অন্তর্নির্মিত চুম্বক রিং
|
প্যারামিটার |
স্পেসিফিকেশন |
| বোর সাইজ |
6,10,16,20,25,32 মিমি |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং: 0.2~1.0MPa; একক অভিনয়:0.15~1.0MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| তাপমাত্রা |
অ-চুম্বক: -20~+70℃; চুম্বক সংস্করণ:0~+60℃ |
| পিস্টন গতি |
30~500 মিমি/সেকেন্ড |
| কুশন |
স্থির রাবার বাফার প্যাড |
| পোর্ট থ্রেড |
M5 (φ6~25); G1/8 (φ32) |
| তৈলাক্তকরণ |
তেল মুক্ত অপারেশন |
| বিরোধী ঘূর্ণন |
নির্ভুলতা ≤±0.5° |
|
বোর (মিমি) |
খোঁচা (N) |
টান (N) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
-- কাজের লোডের জন্য ন্যূনতম 50% নিরাপত্তা মার্জিন সহ বোর নির্বাচন করুন;
-- ব্যবহারিক ভ্রমণ স্ট্রোকে 5~10mm ভাতা যোগ করুন; সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক: 100 মিমি;
অবস্থান সনাক্তকরণ প্রয়োজন হলে -এস মডেল চয়ন করুন; সাইড লোড অবস্থার জন্য MKD ডাবল রড নির্বাচন করুন।
SOLH MK সিক্স-সারফেস মাউন্ট কমপ্যাক্ট সিলিন্ডার বিল্ট-ইন অ্যান্টি-রোটেশন মেকানিজম দিয়ে সজ্জিত, সীমিত-স্পেস অটোমেশন সরঞ্জামগুলিতে নির্ভুল অবস্থান এবং কমপ্যাক্ট মাল্টি-সিলিন্ডার লেআউটের জন্য উপযুক্ত।
