ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

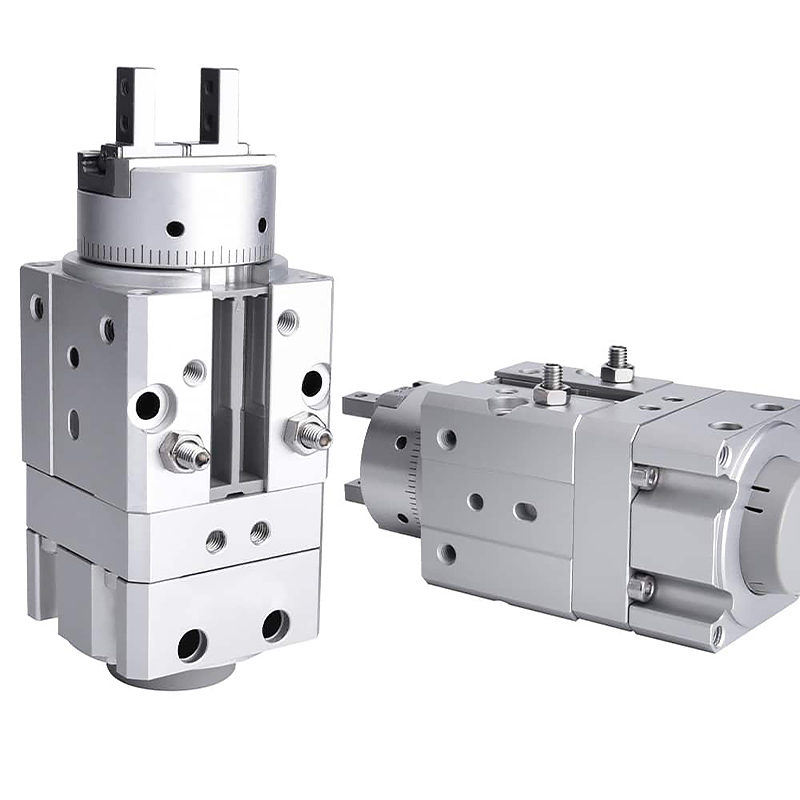

SOLH MRHQ সিরিজ হল একটি ইন্টিগ্রেটেড অ্যাকচুয়েটর যা ভ্যান-টাইপ রোটারি সিলিন্ডার এবং সমান্তরাল 2-চোয়ালের গ্রিপারকে একত্রিত করে। মূল সুবিধা: আল্ট্রা-কম্প্যাক্ট ইন্টিগ্রেটেড স্ট্রাকচার, স্ট্যান্ডার্ড 90° / 180° সুইং অ্যাঙ্গেল, ±10° অ্যাঙ্গেল ফাইন অ্যাডজাস্টমেন্ট, 5-ডিরেকশন ইউনিভার্সাল মাউন্টিং, হাই-স্পিড এবং হাই-প্রিসিশন অপারেশন। এটি হালকা এবং মাঝারি লোড ওয়ার্কপিস ক্ল্যাম্পিং, ফ্লিপিং, স্থানান্তর লাইনের দিক পরিবর্তন এবং সীমাবদ্ধ-স্পেস স্টেশনগুলির জন্য পছন্দের সমাধান। যান্ত্রিক বিন্যাস সরল করতে ঘূর্ণমান টেবিল + পৃথক গ্রিপারের বিচ্ছিন্ন সমন্বয় প্রতিস্থাপন করুন।
-- অপারেটিং নীতি: ইন্টিগ্রেটেড ভ্যান রোটারি ইউনিট আউটপুট শ্যাফ্ট ঘূর্ণন চালায়, বিল্ট-ইন সমান্তরাল গ্রিপারের সাথে মিলে যায়। অতিরিক্ত সংযোগ বন্ধনী ছাড়া এক টুকরা গঠন.
-- ইন্টিগ্রেশন মেধা: বিভক্ত ঘূর্ণমান টেবিল + গ্রিপার সমাবেশের তুলনায় সামগ্রিক দৈর্ঘ্য ~20% দ্বারা সংক্ষিপ্ত। মসৃণ নড়াচড়া এবং দ্রুত প্রতিক্রিয়ার জন্য ঘূর্ণনের সময় টিউবিং/তারের দুলানো এবং টানা এড়িয়ে চলুন।
-- সুইং অ্যাঙ্গেল অ্যাডজাস্টমেন্ট: স্ট্যান্ডার্ড 90° এবং 180° সংস্করণ। এন্ড স্টপ স্ক্রু মাল্টি-অ্যাঙ্গেল পজিশনিং প্রয়োজনীয়তা পূরণ করতে ±10° মোট সমন্বয় (প্রতিটি প্রান্তে ±5°) সক্ষম করে।
-- নমনীয় মাউন্টিং: 5টি মাউন্টিং মুখ (2টি অক্ষীয় প্রান্তের মুখ + 3টি পার্শ্বীয় দিক)। দ্রুত কেন্দ্রীভূত এবং সহজ সমাবেশের জন্য উপরে/নীচে এবং পাশের পজিশনিং পিনের গর্তগুলিতে বসদের সনাক্ত করা।
-- উপাদান এবং স্থায়িত্ব: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম বডি, পরিধান-প্রতিরোধী ভ্যান সিল এবং স্টেইনলেস স্টিলের চোয়াল। যান্ত্রিক পরিষেবা জীবন ≥5 মিলিয়ন চক্র, উচ্চ-ফ্রিকোয়েন্সি স্বয়ংক্রিয় লাইনের জন্য স্থিতিশীল।
-- সেন্সর সামঞ্জস্যতা: ফ্যাক্টরিতে চৌম্বকীয় রিং লাগানো। চারটি চৌম্বকীয় সুইচ পর্যন্ত সমর্থন করে: দুটি ঘূর্ণমান সীমা সনাক্তকরণের জন্য এবং দুটি চোয়াল খোলা/বন্ধ প্রতিক্রিয়ার জন্য সম্পূর্ণ বন্ধ-লুপ অবস্থান নিয়ন্ত্রণ উপলব্ধি করতে।

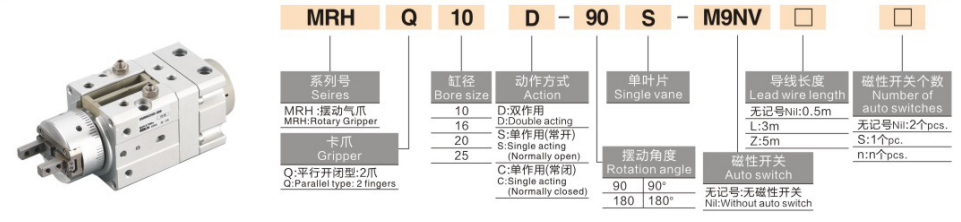

1. মডেল উদাহরণ: MRHQ16D-90S-M9B
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এমআরএইচকিউ |
সিরিজ কোড |
ইন্টিগ্রেটেড ভ্যান রোটারি গ্রিপার |
|
16 |
বোরের আকার (মিমি) |
10/16/20/25 |
|
D |
গ্রিপার অ্যাকশন |
D = ডবল অভিনয় সমান্তরাল চোয়াল |
|
S |
রোটারি ড্রাইভ |
S = একক ভ্যান রোটারি মডিউল |
|
90 |
স্ট্যান্ডার্ড সুইং অ্যাঙ্গেল |
90 = 90°; 180 = 180° |
| -M9B |
চৌম্বক সুইচ বিকল্প |
M9B / M9N / M9P সিরিজের সাথে সামঞ্জস্যপূর্ণ |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- MRHQ10D-90S: বোর 10, ডাবল অ্যাক্টিং চোয়াল, 90° ঘূর্ণন, একক ভেন রোটারি ইউনিট, সুইচ ছাড়াই
-- MRHQ25D-180S-M9BW: বোর 25, 180° সুইং, M9BW চৌম্বকীয় সুইচ দিয়ে সজ্জিত
| প্যারামিটার আইটেম |
MRHQ10 |
MRHQ16 |
MRHQ20 |
MRHQ25 |
| বোর (মিমি) |
10 |
16 |
20 |
25 |
| চোয়াল সিঙ্গেল-সাইড স্ট্রোক (মিমি) |
6 |
10 |
14 |
14 |
| গ্রিপিং ফোর্স (N @0.5MPa) |
25 |
55 |
95 |
150 |
| রোটারি সুইং অ্যাঙ্গেল |
90° / 180° (±10° সামঞ্জস্যযোগ্য) |
|
|
|
| অপারেটিং প্রেসার রেঞ্জ |
রোটারি বিভাগ: 0.25~0.7MPa / গ্রিপার বিভাগ: 0.1~0.7MPa |
|
|
|
| চোয়াল পুনরাবৃত্তি অবস্থান নির্ভুলতা |
±0.01 মিমি |
|
|
|
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
গ্রিপার: 180 সিপিএম; রোটারি ইউনিট: 60 সিপিএম |
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +60℃ (0~+60℃ চৌম্বকীয় সুইচ সহ) |
|
|
|
| তৈলাক্তকরণ |
তেল-মুক্ত স্ব-তৈলাক্তকরণ |
|
|
|
| নেট ওজন (গ্রাম) |
150 |
320 |
580 |
950 |
| এয়ার পোর্ট থ্রেড |
M5×0.8 / M5×0.8 / Rc1/8 / Rc1/8 |
|
|
|
1. কম্প্যাক্ট অল-ইন-ওয়ান কাঠামো, স্থান-সংরক্ষণ এবং স্থিতিশীল আন্দোলন
-- সম্মিলিত গ্রিপিং এবং ঘূর্ণন ফাংশন সামগ্রিক মাত্রা হ্রাস করে, ঘূর্ণনের সময় তারের/টিউবিং টেনে দূর করে, সরু সরঞ্জাম গহ্বরের জন্য আদর্শ।
2. সূক্ষ্ম কোণ টিউনিং সহ স্ট্যান্ডার্ড 90° / 180° সুইং
-- সামঞ্জস্যযোগ্য ±10° ঘূর্ণন পরিসর, ওয়ার্কপিস ফ্লিপিং, দিক স্থানান্তর এবং বহু-কোণ অবস্থান প্রক্রিয়ার জন্য উপযুক্ত।
3. 5-দিক মাউন্ট + নির্ভুল লোকেটিং কাঠামো
-- অক্ষীয় এবং পার্শ্বীয় মাল্টি-অরিয়েন্টেশন ইনস্টলেশন, বস এবং পিনের গর্তগুলিকে কেন্দ্রীভূত করা সহজ করে এবং কমিশনিং সময়কে ছোট করে।
4. হালকা/মাঝারি লোডের জন্য উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ নির্ভুলতা
-- চোয়াল পুনরাবৃত্তি নির্ভুলতা ±0.01 মিমি, চোয়াল 180cpm পর্যন্ত সাইকেল চালানো; 0.1 ~ 5 কেজি পরিসরের ওয়ার্কপিসের জন্য ডিজাইন করা হয়েছে।
5. পিএলসি ইন্টারলকের জন্য মাল্টি-পয়েন্ট সেন্সর পর্যবেক্ষণ
-- চারটি চৌম্বকীয় সুইচ একসাথে ঘূর্ণমান সীমা অবস্থান এবং স্বয়ংক্রিয় অনুক্রমিক নিয়ন্ত্রণের জন্য চোয়াল খোলা/বন্ধ অবস্থা পর্যবেক্ষণ করতে মাউন্ট করা যেতে পারে।
1. মাউন্ট অপশন
-- অক্ষীয় অনুভূমিক মাউন্টিং: সমাবেশ লাইনে ওয়ার্কপিসের দিক পরিবর্তন
-- অনুদৈর্ঘ্য উল্লম্ব মাউন্টিং: মেশিন টুলের জন্য আপ-ডাউন লোডিং প্লাস টার্নওভার অ্যাকশন
-- পাশ্বর্ীয় সাইড মাউন্টিং: সীমিত স্টেশনে সাইড গ্রিপিং এবং ফ্লিপিং
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C এবং ইলেকট্রনিক্স: গ্রিপিং এবং ফ্লিপিং ফোন হাউজিং, ব্যাটারি কভার এবং ক্ষুদ্র নির্ভুল উপাদান
-- স্বয়ংচালিত উপাদান: অভ্যন্তরীণ প্লাস্টিকের অংশ, রাবার উপাদান এবং ছোট ঢালাই স্থানান্তর
-- প্যাকেজিং এবং লজিস্টিকস: ছোট বাক্স, প্যালেট এবং ব্যাগযুক্ত উপকরণগুলির জন্য দিক পরিবর্তন
-- সাধারণ অটোমেশন: স্টেশন স্যুইচিং, 180° ওয়ার্কপিস টার্নওভার এবং পজিশনিং সমাবেশ
1. বোর নির্বাচন workpiece ভর উপর ভিত্তি করে
-- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg। ন্যূনতম 30% নিরাপত্তা মার্জিন বজায় রাখুন।
2. সুইং কোণ নিশ্চিতকরণ
-- 90° টার্নওভারের জন্য 90S নির্বাচন করুন; 180° ফ্লিপ করার জন্য 180S নির্বাচন করুন। রোটারি স্ট্রোক ফাইন অ্যাডজাস্টমেন্ট প্রয়োজন হলে MRHQ বেছে নিন।
3. কনফিগারেশন মিল
-- ক্লোজড-লুপ পজিশন কন্ট্রোল: ঘূর্ণমান এবং চোয়াল উভয় অবস্থা নিরীক্ষণ করতে চারটি M9 সিরিজের চৌম্বকীয় সুইচ ইনস্টল করুন।
-- সীমাবদ্ধ ইনস্টলেশন বিন্যাস: স্প্লিট রোটারি টেবিল + গ্রিপার অ্যাসেম্বলির পরিবর্তে MRHQ ইন্টিগ্রেটেড মডেলকে অগ্রাধিকার দিন।
SOLH MRHQ ভ্যান-টাইপ ইন্টিগ্রেটেড রোটারি গ্রিপার সমান্তরাল চোয়াল ক্ল্যাম্পিং এবং রোটারি টার্নওভারকে স্ট্যান্ডার্ড 90°/180° সামঞ্জস্যযোগ্য সুইং অ্যাঙ্গেল, 5-দিক মাউন্টিং এবং মাল্টি-সেন্সর সামঞ্জস্য সহ একটি কমপ্যাক্ট ইউনিটে একত্রিত করে; ওয়ার্কপিস ফ্লিপিং, লোডিং/আনলোডিং এবং সীমাবদ্ধ-স্থান স্বয়ংক্রিয় উত্পাদন লাইনে দিক স্থানান্তরের জন্য নিখুঁত হালকা এবং মাঝারি লোড সমাধান।
