MSUB সিরিজ ভ্যান রোটারি সিলিন্ডার | উচ্চ নির্ভুলতা কমপ্যাক্ট অসিলেটিং সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

     SOLH MSUB সিরিজ হল একটি উচ্চ-নির্ভুল সিঙ্গেল-ভেন রোটারি টেবিল সিলিন্ডার যা হালকা-লোড নির্ভুল দোদুল্যমান অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটিতে একটি সমন্বিত কমপ্যাক্ট কাঠামো, সূক্ষ্ম-টিউনেবল সুইং অ্যাঙ্গেল, মাল্টি-সারফেস মাউন্টিং এবং অতি-লো ব্যাকল্যাশ কর্মক্ষমতা রয়েছে। 4 আকারের স্পেসিফিকেশন কভার করে (বোর φ10/φ15/φ20/φ30 অনুরূপ), এটি ম্যানিপুলেটর ঘূর্ণন, ছোট ইনডেক্সিং পজিশনিং এবং ওয়ার্কপিস ফ্লিপিং স্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়, স্বয়ংক্রিয় নির্ভুলতা উত্পাদন লাইনের জন্য মূলধারার উচ্চ-নির্ভুল সুইং সমাধান হিসাবে পরিবেশন করা হয়।

  1.1 ইন্টিগ্রেটেড রোটারি টেবিল এবং সিলিন্ডারের কাঠামো

     রোটারি প্ল্যাটফর্ম এবং ড্রাইভিং সিলিন্ডারের ইন্টিগ্রেটেড ডিজাইন বর্ধিত সামগ্রিক দৃঢ়তার সাথে গিয়ার ক্লিয়ারেন্স সম্পূর্ণরূপে দূর করে। স্ট্যান্ডার্ড মডেল অতি-নিম্ন রানআউট সহনশীলতা অর্জন করে, যখন আপগ্রেড করা MSUA উচ্চ-নির্ভুল সংস্করণ ≤0.03 মিমি-এর মধ্যে প্ল্যাটফর্ম ডবল নির্ভুলতা প্রদান করে, স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য নির্ভুল অবস্থান নিশ্চিত করে।

 1.2 হাই-লোড একক ভেন ডিজাইন

     অপ্টিমাইজড সিঙ্গেল-ভেন স্ট্রাকচারাল লেআউট গ্রহণ করে, সিলিন্ডারে ছোট ভলিউম এবং হালকা ওজন রয়েছে। এর লোড ক্ষমতা একই আকারের ঐতিহ্যবাহী CRB1 সিরিজের সিলিন্ডারের তুলনায় 2~3 গুণ বেশি, একই সাথে ক্ষুদ্রকরণ এবং উচ্চ-টর্ক আউটপুট উপলব্ধি করে।

  1.3 সুনির্দিষ্টভাবে সামঞ্জস্যযোগ্য সুইং কোণ

     • স্ট্যান্ডার্ড স্ট্রোক: 90° / 180° বিভিন্ন ঘূর্ণমান চাহিদার জন্য ঐচ্ছিক।

     • ফাইন অ্যাডজাস্টমেন্ট টলারেন্স: একক-ভেন ডিজাইন উভয় প্রান্তে ±5° ফাইন টিউনিং সমর্থন করে; ডুয়াল-ভেন টাইপ ±2.5° ফাইন টিউনিং সমর্থন করে।

     • অবস্থান নির্ভুলতা: 90°±10′ / 180°±10′ এর কঠোর সুইং কোণ সহনশীলতা, উচ্চ নির্ভুলতা সূচক এবং ফ্লিপিং প্রয়োজনীয়তা পূরণ করে।

 1.4 নমনীয় মাউন্টিং এবং পাইপিং বিকল্প

     • পাইপিং মোড: সাইড পাইপিং এবং অক্ষীয় পাইপিং ঐচ্ছিক; চৌম্বকীয় সুইচ-সজ্জিত মডেলগুলি স্থিতিশীল সংকেত অধিগ্রহণের জন্য শুধুমাত্র পার্শ্ব পাইপিং সমর্থন করে।

     • মাউন্টিং মোড: মাল্টি-ফেস ফ্ল্যাঞ্জ স্ট্রাকচার সর্বোপরি-দিকনির্দেশক ইনস্টলেশনকে সমর্থন করে, কার্যকরভাবে সরঞ্জামের অভ্যন্তরীণ স্থান সংরক্ষণ করে এবং কম্প্যাক্ট লেআউট পরিস্থিতিতে অভিযোজিত করে।

  1.5 কম ফুটো এবং দীর্ঘ পরিষেবা জীবন

     অভ্যন্তরীণ এবং বাহ্যিক বায়ু ফুটো কমাতে কাস্টমাইজড বিশেষ সিলিং কাঠামো গ্রহণ করা। স্ট্যান্ডার্ড তেল-মুক্ত অপারেশন ডিজাইন পরিষ্কার উত্পাদন পরিবেশ এবং সাধারণ শিল্প কাজের অবস্থার সাথে খাপ খায়, রক্ষণাবেক্ষণ খরচ হ্রাস করে এবং ক্রমাগত পরিষেবা জীবন প্রসারিত করে।

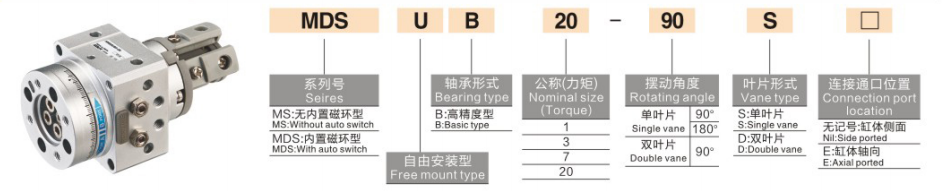

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল উদাহরণ: MSUB7-180S, MDSUB20-90S

  2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • স্ট্যান্ডার্ড নন-ম্যাগনেটিক মডেল: MSUB7-180S (আকার 7, 180° সুইং অ্যাঙ্গেল, চৌম্বক রিং ছাড়া)

     • ম্যাগনেটিক ফিডব্যাক মডেল: MDSUB20-90S (আকার 20, 90° সুইং অ্যাঙ্গেল, সুইচ ইনস্টলেশনের জন্য বিল্ট-ইন ম্যাগনেটিক রিং)

3. সাধারণ প্রযুক্তিগত পরামিতি (20℃, স্ট্যান্ডার্ড অবস্থা)

  3.1 মৌলিক স্পেসিফিকেশন

     • অপারেশন মোড: ডাবল-অ্যাক্টিং একক ভ্যান

     • ওয়ার্কিং ফ্লুইড: সংকুচিত বায়ু (তেল-মুক্ত অপারেশন)

     • পরিবেষ্টিত তাপমাত্রা: 5℃~60℃

     • কাজের চাপ পরিসীমা: সাইজ 1: 0.2~0.7MPa; সাইজ 3/7: 0.15~0.7MPa; সাইজ 20: 0.15~1.0MPa

     • সুইং টাইম (@0.5MPa): 0.07~0.3s/90° (নিয়ন্ত্রণযোগ্য)

     • বিয়ারিং টাইপ: উচ্চ লোড সহচরী ভারবহন

  3.2 কী পারফরম্যান্স প্যারামিটার টেবিল

4. মূল কনফিগারেশন এবং নির্বাচন নির্দেশিকা

  4.1 আকার নির্বাচন (টর্ক এবং লোডের উপর ভিত্তি করে)

     • আকার 1 (φ10): 0.3N·m টর্ক আউটপুট, মাইক্রো আল্ট্রা-লাইট লোড (≤1kg) এবং উচ্চ-ফ্রিকোয়েন্সি নির্ভুল ঘূর্ণন গতি পরিস্থিতির জন্য উপযুক্ত।

     • আকার 3 (φ15): 0.7N·m টর্ক আউটপুট, ছোট হালকা-লোড (1~3kg) অ্যাপ্লিকেশন যেমন রোবোটিক আর্ম জয়েন্ট রোটেশনের জন্য আদর্শ।

     • আকার 7 (φ20): 0.9N·m টর্ক আউটপুট, ছোট এবং মাঝারি লোড (3~5kg) ইনডেক্সিং পজিশনিং এবং ওয়ার্কপিস ফ্লিপিং স্টেশনগুলির সাথে পুরোপুরি মিলে যায়।

     • আকার 20 (φ30): 2.9N·m উচ্চ ঘূর্ণন সঁচারক বল আউটপুট, মাঝারি ভারী-লোড (5~10kg) ভারী-শুল্ক ঘূর্ণমান অবস্থানের কাজের জন্য প্রযোজ্য।

  4.2 কোণ এবং নির্ভুলতা নির্বাচন

     • 90° সুইং অ্যাঙ্গেল: ডান-কোণ ফ্লিপিং এবং দিকনির্দেশক সুইচিংয়ের জন্য ডিজাইন করা হয়েছে, ওয়ার্কপিস লোডিং/আনলোডিং এবং 90° স্টিয়ারিং পজিশনিং-এ ব্যাপকভাবে ব্যবহৃত হয়।

     • 180° সুইং অ্যাঙ্গেল: অর্ধ-চক্র ঘূর্ণন এবং ওয়ার্কপিস ফ্লিপিংয়ের জন্য উপযুক্ত, 180° বিপরীত অবস্থান এবং দ্বিমুখী স্টেশন স্যুইচিং উপলব্ধি করে।

     • উচ্চ নির্ভুলতা আপগ্রেড: প্ল্যাটফর্ম ডবল নির্ভুলতা ≤0.03mm সহ অতি-উচ্চ নির্ভুলতা প্রয়োজনীয়তার জন্য MSUA সিরিজ বেছে নিন।

  4.3 চৌম্বক সুইচ কনফিগারেশন

     • MSUB (অ-চৌম্বকীয়): চৌম্বক রিং ছাড়া মৌলিক অর্থনৈতিক সংস্করণ, সিগন্যাল প্রতিক্রিয়া চাহিদা ছাড়াই সাধারণ চক্রীয় গতির জন্য সাশ্রয়ী।

     • MDSUB (চৌম্বকীয়): অন্তর্নির্মিত চৌম্বকীয় রিং, D-T791/D-T792 চৌম্বকীয় সুইচের সাথে নির্বিচারে সামঞ্জস্যপূর্ণ সেন্সিং অবস্থানের সাথে সামঞ্জস্যপূর্ণ, স্বয়ংক্রিয় PLC সংকেত সংযোগ নিয়ন্ত্রণ সমর্থন করে।

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • যথার্থ রোবোটিক সিস্টেম: ছোট রোবট যুগ্ম ঘূর্ণন এবং শেষ-প্রভাবক সুইংয়ের জন্য প্রয়োগ করা হয়েছে, হালকা ওজনের, কম্প্যাক্ট আকার এবং উচ্চ অবস্থানের পুনরাবৃত্তিযোগ্যতা বৈশিষ্ট্যযুক্ত।

     • স্বয়ংক্রিয় ইন্ডেক্সিং স্টেশন: 90°/180° নির্ভুলতা সূচীকরণ, সনাক্তকরণ পজিশনিং এবং ইলেকট্রনিক্স এবং ছোট হোম অ্যাপ্লায়েন্স শিল্পে সমাবেশ স্টেশন অবস্থানের জন্য উপযুক্ত।

     • ওয়ার্কপিস ফ্লিপিং এবং স্টিয়ারিং: পরিবাহক লাইনে হালকা-লোড ওয়ার্কপিস (≤10kg) এর ফ্লিপিং এবং দিক পরিবর্তনের জন্য আদর্শ, শূন্য-ব্যাকল্যাশ এবং কম-প্রভাব মসৃণ ঘূর্ণন অর্জন।

     • ছোট রোটারি প্ল্যাটফর্ম: নমনীয় ইনস্টলেশন এবং কম রক্ষণাবেক্ষণের অসুবিধা সহ মাইক্রো রোটেটিং প্ল্যাটফর্ম, লেবেল প্রিন্টিং এবং মার্কিং স্টেশন রোটেশনে ব্যাপকভাবে ব্যবহৃত হয়।

6. MSUB বনাম CRB2 / CRBU2 সিরিজ দ্রুত তুলনা

7. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

     1. আকার নির্বাচন: একটি নিরাপত্তা ফ্যাক্টর ≥2 সহ ওয়ার্কপিসের ওজন এবং ঘূর্ণন ব্যাসার্ধের উপর ভিত্তি করে টর্ক গণনা করুন। লোডের জন্য সাইজ 1 ≤1kg, সাইজ 3 1~3kg, সাইজ 7 এর জন্য 3~5kg, সাইজ 20 5~10kg নির্বাচন করুন।

     2. কোণ নির্বাচন: ডান-কোণ ফ্লিপিং এবং স্টিয়ারিংয়ের জন্য 90° সুইং অ্যাঙ্গেল বেছে নিন; অর্ধ-চক্র ফ্লিপিং এবং বিপরীত অবস্থানের জন্য 180° সুইং অ্যাঙ্গেল বেছে নিন।

     3. কার্যকরী নির্বাচন: সিগন্যাল ফিডব্যাক এবং পিএলসি লিঙ্কেজের জন্য ম্যাগনেটিক রিং সহ MDSUB নির্বাচন করুন; অতি-উচ্চ নির্ভুল অবস্থানের চাহিদার জন্য MSUA সিরিজে আপগ্রেড করুন।

এক বাক্যের সারাংশ

     SOLH MSUB সিরিজের কমপ্যাক্ট ভ্যান রোটারি সিলিন্ডারের বৈশিষ্ট্যগুলি সমন্বিত উচ্চ-নির্ভুলতা টেবিল ডিজাইন, সামঞ্জস্যযোগ্য সুইং অ্যাঙ্গেল এবং উচ্চ লোড ক্ষমতা, 10 কেজি-লেভেল লাইট-লোড স্বয়ংক্রিয় ফ্লিপিং এবং ইন্ডেক্সিং স্টেশনগুলির জন্য কম-ব্যাকল্যাশ, উচ্চ-স্থিতিশীলতা এবং স্থান-সংরক্ষণের নির্ভুল রোটারি সমাধান প্রদান করে।
