এমএসজেড সিরিজ থ্রি-পজিশন রোটারি সিলিন্ডার | র্যাক এবং পিনিয়ন বায়ুসংক্রান্ত অ্যাকচুয়েটর

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল অবস্থান

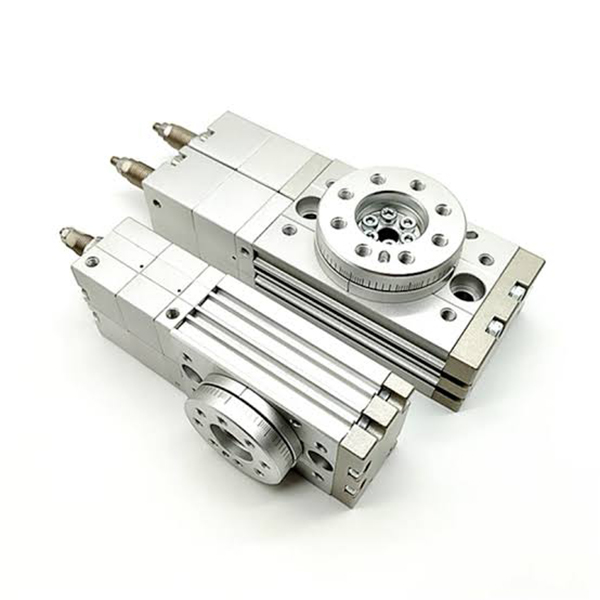

  SOLH MSZ সিরিজ হল একটি পেশাদার র্যাক-এন্ড-পিনিয়ন রোটারি টেবিল সিলিন্ডার যার জন্য বিশেষভাবে ডিজাইন করা হয়েছেতিন-পজিশন পজিশনিং. এতে অনন্য বাম/মধ্য/ডান (0°/মিড-স্টপ/180°) ট্রিপল স্টপ ফাংশন রয়েছে, পজিশনিং পেইন পয়েন্টের সমাধান করে যে স্ট্যান্ডার্ড দুই-পজিশনের রোটারি সিলিন্ডার মধ্য-স্ট্রোক স্টপিং অর্জন করতে পারে না। ডুয়াল-ভালভ সার্কিট কনফিগারেশন ছাড়াই একটি একক 5/3-পথ মধ্য-চাপ সোলেনয়েড ভালভ দ্বারা নিয়ন্ত্রিত, এটি বায়ুসংক্রান্ত সিস্টেম বিন্যাসকে ব্যাপকভাবে সরল করে। মধ্যম অবস্থান ±10° সূক্ষ্ম সমন্বয় সমর্থন করে, যখন উভয় প্রান্ত 0~95° কোণ টিউনিং উপলব্ধি করে, এটিকে ওয়ার্কপিস ডাইভারশন, বাছাই, মাল্টি-স্টেশন ইনডেক্সিং এবং বাধ্যতামূলক মধ্যবর্তী অবস্থানের প্রয়োজনের পরিস্থিতিগুলির জন্য সর্বোত্তম বায়ুসংক্রান্ত সমাধান করে তোলে।

  1.1 সিরিজ দ্রুত নির্বাচন কোর

মূল পণ্য অবস্থান: মাল্টি-অ্যাঙ্গেল নমনীয় অবস্থানের চাহিদা মেটাতে সামঞ্জস্যযোগ্য মধ্যবর্তী অবস্থান সহ 0° (বাম) → মধ্য (কেন্দ্র) → 180° (ডান) এর সঠিক তিন-স্টপ ঘূর্ণন উপলব্ধি করে।

2. মূল প্রযুক্তিগত পরামিতি (SOLH স্ট্যান্ডার্ড)

  2.1 মৌলিক স্পেসিফিকেশন

     • বোর সাইজ: 10/20/30/50

     • অপারেশন মোড: ডাবল-অভিনয়, ডুয়াল-র্যাক এবং পিনিয়ন, থ্রি-পজিশন মিড-স্টপ

     • কাজের চাপ: 0.2~1.0MPa (রাবার বাফার টাইপ); 0.2~0.6MPa (হাইড্রোলিক বাফার টাইপ)

     • প্রমাণ চাপ: 1.05MPa

     • কাজের তাপমাত্রা: 0℃~60℃ (কোন হিমায়িত পরিবেশ নেই)

     • সুইং অ্যাঙ্গেল: একক প্রান্তের জন্য 0~95°, মোট সামঞ্জস্যযোগ্য কোণ 0~190°৷

     • মিড-স্টপ অ্যাডজাস্টমেন্ট: কেন্দ্রীয় অবস্থানের উপর ভিত্তি করে ±10° সূক্ষ্ম টিউনিং

     • অবস্থান নির্ভুলতা: ±0.02 মিমি (MSZA উচ্চ-নির্ভুলতা প্রকার); ±0.05 মিমি (MSZB বেসিক টাইপ)

     • তৈলাক্তকরণ মোড: তেল-মুক্ত স্ব-তৈলাক্তকরণ অপারেশন

     • পোর্ট থ্রেড: M5×0.8 (10/20 বোর); M8×1.25 (30/50 বোর)

  2.2 আউটপুট টর্ক এবং অনুমোদিত লোড (0.5MPa)

  2.3 বাফার শক্তি শোষণ ক্ষমতা

3. কাঠামোগত বৈশিষ্ট্য এবং তিন-অবস্থানের কাজের নীতি

  3.1 মূল কাঠামোগত সুবিধা

     • ডুয়াল-র্যাক এবং ডুয়াল-পিস্টন মিড-স্টপ স্ট্রাকচার: ডবল র্যাক ড্রাইভিং গিয়ার এবং স্বাধীন মিডল স্টপ পিস্টন ডিজাইন গ্রহণ করে, ব্যাকল্যাশ দূর করে এবং তিন-পজিশন স্যুইচিংয়ের সময় স্থিতিশীল এবং সামঞ্জস্যপূর্ণ টর্ক আউটপুট করে।

     • ইন্টিগ্রেটেড রোটারি টেবিল ডিজাইন: সরাসরি ওয়ার্কপিস মাউন্ট করার জন্য পজিশনিং পিন হোল দিয়ে সজ্জিত, অতিরিক্ত ফিক্সচার ছাড়াই উচ্চ দৃঢ়তা এবং সহজ এবং দ্রুত ইনস্টলেশন বৈশিষ্ট্যযুক্ত।

     • সেন্ট্রাল হোলো থ্রু-হোল: বিল্ট-ইন সেন্ট্রাল থ্রু হোল (Ø6~Ø12), এয়ার পাইপ এবং বৈদ্যুতিক তারগুলিকে সুন্দরভাবে অতিক্রম করার অনুমতি দেয়, সমন্বিত ওয়্যারিং এবং পাইপিং উপলব্ধি করে।

     • স্বাধীন কোণ সমন্বয়: পেশাদার সমন্বয় বোল্ট দিয়ে সজ্জিত, বাম/ডান সীমা কোণ এবং মধ্যম স্টপ অবস্থানের স্বাধীন সূক্ষ্ম টিউনিং সমর্থন করে, নমনীয় কোণ ক্রমাঙ্কন উপলব্ধি করে।

     • স্ট্যান্ডার্ড ম্যাগনেটিক সুইচ স্লট: উভয় পাশে স্ট্যান্ডার্ড সংরক্ষিত খাঁজ, D-M9B এবং D-A93 চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, স্বয়ংক্রিয় সংকেত সংযোগের জন্য বাম/মাঝ/ডান তিনটি অবস্থানের রিয়েল-টাইম সনাক্তকরণ উপলব্ধি করে।

  3.2 তিন-অবস্থান নিয়ন্ত্রণ নীতি (মূল সুবিধা)

   MSZ সিরিজ শুধুমাত্র প্রয়োজনএকটি 5/3-পথ মধ্য-চাপ সোলেনয়েড ভালভ থ্রি-পজিশন সুইচিং উপলব্ধি করতে, কোন ডুয়াল-ভালভ বা জটিল এয়ার সার্কিট স্যুইচিংয়ের প্রয়োজন নেই, যা সিস্টেমের গঠনকে সহজ করে এবং সামগ্রিক সরঞ্জামের খরচ কমায়।

     1. বাম অবস্থান (0°): সোলেনয়েড ভালভ বাম স্টেশন এয়ার ইনটেক, একক-পার্শ্বে বায়ু সরবরাহ এবং রিভার্স-সাইড নিষ্কাশন, 0° বাম সীমা অবস্থানে সঠিকভাবে লক করার জন্য ঘূর্ণমান টেবিলটিকে ড্রাইভিং করে।

     2. ডান অবস্থান (180°): সোলেনয়েড ভালভ রাইট স্টেশন এয়ার ইনটেক, রিভার্স এয়ার সার্কিট অ্যাকশন, 180° ডান সীমা অবস্থানে ঘূর্ণন এবং লক করতে ঘূর্ণমান টেবিল ড্রাইভিং।

     3. মধ্য স্টপ পজিশন (M): সোলেনয়েড ভালভ মিডল স্টেশন, সিলিন্ডারের উভয় পাশে একযোগে চাপ দেওয়া হয়। ঘূর্ণমান পিস্টন বল ভারসাম্য বজায় রাখে, এবং স্বাধীন মধ্য-স্টপ পিস্টন স্থিতিশীল মধ্যবর্তী অবস্থান উপলব্ধি করে পূর্বনির্ধারিত মধ্যম অবস্থানে টেবিলটিকে ধাক্কা দেয় এবং লক করে।

4. সম্পূর্ণ মডেল নামকরণের নিয়ম

  আদর্শ মডেল কোড: MSZB20-R-M9BL

5. নির্বাচনের নিয়ম এবং সাধারণ অ্যাপ্লিকেশন

  5.1 নির্বাচন অগ্রাধিকার বিধি

     1. অবস্থান চাহিদা প্রথম: তিন-পজিশন (বাম/মাঝ/ডান) স্টপ প্রয়োজন এমন কাজের অবস্থার জন্য MSZ সিরিজ বেছে নিন; MSQ/HRQ দুই-পজিশনের রোটারি সিলিন্ডার প্রযোজ্য নয়।

     2. যথার্থ ম্যাচিং: উচ্চ-পুনরাবৃত্তি পজিশনিং পরিস্থিতির জন্য MSZA উচ্চ-নির্ভুলতা প্রকার নির্বাচন করুন; সাধারণ সার্বজনীন পরিস্থিতির জন্য খরচ-কার্যকর MSZB বেসিক টাইপ বেছে নিন।

     3. গতি এবং লোড ম্যাচিং: উচ্চ-গতি, ভারী-লোড এবং উচ্চ-প্রভাব অপারেশনের জন্য -আর জলবাহী বাফার টাইপ গ্রহণ করুন; কম গতির আলো-লোড অপারেশনের জন্য স্ট্যান্ডার্ড রাবার বাফার যথেষ্ট।

     4. লোড যাচাইকরণ: কঠোরভাবে নিশ্চিত করুন প্রকৃত রেডিয়াল লোড, অক্ষীয় লোড এবং নমন মুহূর্তগুলি জ্যামিং এবং অবস্থানগত বিচ্যুতি এড়াতে অনুমোদিত মানগুলির চেয়ে কম।

  5.2 সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • ওয়ার্কপিস ডাইভারশন এবং বাছাই: 0°/90°/180° মাল্টি-অ্যাঙ্গেল সুইচিংয়ের মাধ্যমে মধ্যম অবস্থান এবং বাম/ডান উপাদান বিতরণ উপলব্ধি করুন।

     • মাল্টি-স্টেশন ইন্ডেক্সিং: স্বয়ংক্রিয় সমাবেশ, সনাক্তকরণ এবং প্রক্রিয়া স্থানান্তর স্টেশনের জন্য তিন-পজিশন সুইচিং।

     • ওয়ার্কপিস ফ্লিপ এবং স্টিয়ারিং: 0° → মধ্যম → 180° প্রগতিশীল ঘূর্ণনের মাধ্যমে সম্পূর্ণ স্থিতিশীল ফ্লিপিং এবং স্টিয়ারিং অ্যাকশন।

     • ইলেকট্রনিক এবং প্যাকেজিং অটোমেশন: বোতল ক্যাপ আঁটসাঁট, চিপ অবস্থান, মাল্টি-কোণ পণ্য সনাক্তকরণ এবং স্পষ্টতা প্যাকেজিং সরঞ্জাম প্রয়োগ করা হয়.

6. MSZ বনাম MSQ কোর পার্থক্য তুলনা

এক বাক্যের সারাংশ

     SOLH MSZ সিরিজের থ্রি-পজিশন র্যাক-এন্ড-পিনিয়ন রোটারি সিলিন্ডারটি একক-ভালভ সাধারণ নিয়ন্ত্রণ, সামঞ্জস্যযোগ্য মধ্য কোণ এবং উচ্চ পুনরাবৃত্তি নির্ভুলতার সাথে একচেটিয়া বাম/মধ্য/ডান ট্রিপল স্টপ পজিশনিং অর্জন করে, স্বয়ংক্রিয় বাছাই, সূচীকরণ এবং মাল্টি-অ্যাঙ্গেল পজিশনিং সরঞ্জামের জন্য পেশাদার কাস্টমাইজড সমাধান।
