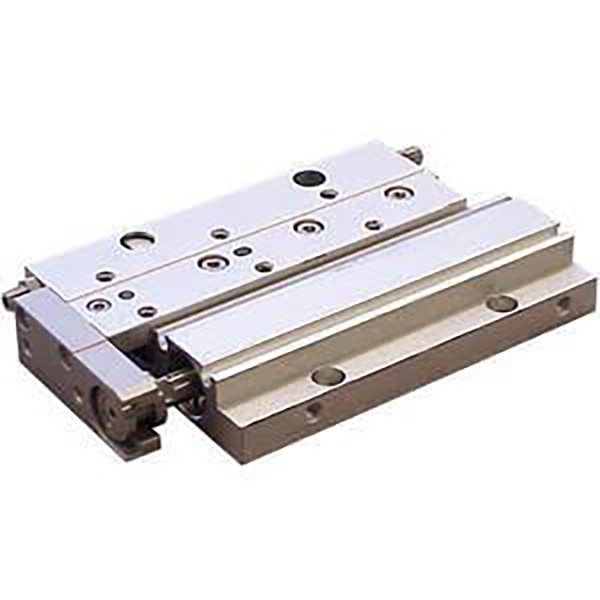

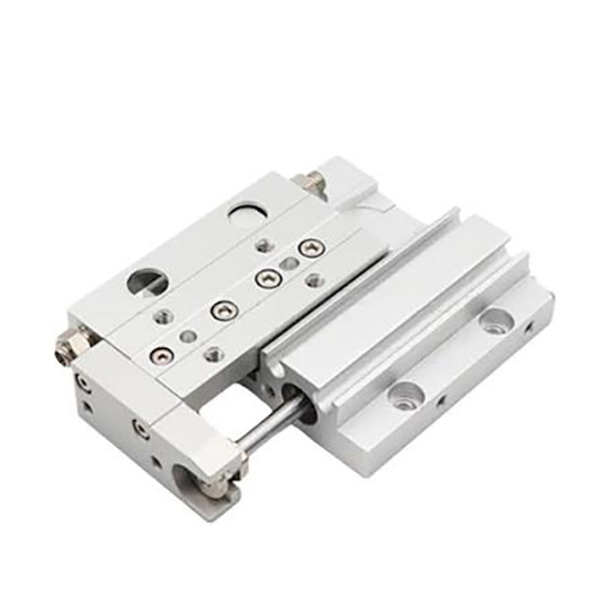

এমএক্সএফ সিরিজ অতি-পাতলা উচ্চ-দৃঢ়তা বায়ুসংক্রান্ত স্লাইড টেবিল

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH MXF সিরিজ হল একটি অতি-পাতলা, উচ্চ-দৃঢ়তা, দীর্ঘ-স্ট্রোক বায়ুসংক্রান্ত স্লাইড টেবিল যা উচ্চতা-সীমিত অটোমেশন সরঞ্জামের জন্য ডিজাইন করা হয়েছে। সিলিন্ডার এবং ক্রস রোলার গাইড রেলের সমান্তরাল বিন্যাস, ডুয়াল সাইড টপ/বটম মাউন্টিং স্ট্রাকচার এবং মাঝারি-লোড বহন ক্ষমতা সহ, এটি একটি অতি-নিম্ন বডি উচ্চতা অর্জন করে যা একই স্পেসিফিকেশনের প্রচলিত MXS স্লাইডগুলির তুলনায় 40% পাতলা। স্থিতিশীল মাঝারি-নির্ভুল অবস্থান, মসৃণ দীর্ঘ-স্ট্রোক অপারেশন এবং উচ্চ-ফ্রিকোয়েন্সি চক্রীয় স্থায়িত্ব সহ, এটি কমপ্যাক্ট স্বয়ংক্রিয় সিস্টেমে নির্ভুল উপাদান পরিচালনা, সমাবেশ এবং স্টেশন স্যুইচিংয়ের জন্য মূল মূলধারার নিম্ন-প্রোফাইল স্লাইড সমাধান হিসাবে কাজ করে।

মূল অবস্থান এবং কাঠামোগত বৈশিষ্ট্য

     -- ডুয়াল-অ্যাক্টিং ড্রাইভিং স্ট্রাকচার: φ8 থেকে φ20mm বোর মাপের সাথে স্থিতিশীল ডবল-অ্যাক্টিং অপারেশন গ্রহণ করে, 20~180N এর নির্ভরযোগ্য মাঝারি লোড আউটপুট প্রদান করে, মাঝারি-শুল্ক স্পষ্টতা পরিচালনার পরিস্থিতির সাথে পুরোপুরি মেলে।

     -- সমান্তরাল সিলিন্ডার এবং ক্রস রোলার গাইড ডিজাইন: গাইড রেল এবং সিলিন্ডার সমান্তরালভাবে সাজানো হয়, পিস্টন রড সিলিং আন্দোলন থেকে লোড বিয়ারিংকে আলাদা করে। এই কাঠামো উচ্চ অনমনীয়তা, কম ঘর্ষণ, শূন্য-ব্যবধান অপারেশন এবং অত্যন্ত মসৃণ রৈখিক গতি প্রদান করে।

     -- অতি-পাতলা লো-প্রোফাইল বডি: শরীরের উচ্চতা মাত্র 16~27mm, সমতুল্য MXS মডেলের তুলনায় 40% কম৷ এটি অতি-লো ক্লিয়ারেন্স এবং অত্যন্ত কমপ্যাক্ট সরঞ্জাম বিন্যাসের জন্য সর্বোত্তম পছন্দ।

     --নির্ভরযোগ্য মাঝারি যথার্থ কর্মক্ষমতা: 0.03 মিমি চলমান সমান্তরালতা, 0.05 মিমি উল্লম্বতা এবং ± 0.02 মিমি পুনরাবৃত্তি অবস্থান নির্ভুলতা নিশ্চিত করে, সম্পূর্ণরূপে আদর্শ মাঝারি-নির্ভুলতা অটোমেশন পজিশনিং প্রয়োজনীয়তা পূরণ করে।

     -- দ্বৈত পার্শ্বযুক্ত উচ্চ নির্ভুলতা মাউন্ট: গর্ত এবং নীচে ট্যাপ করা গর্ত, প্লাস নির্ভুল অবস্থান পিন গর্ত মাধ্যমে শীর্ষ সঙ্গে সজ্জিত. ইতিবাচক এবং বিপরীত ইনস্টলেশন সমর্থন করে, বিচ্ছিন্নকরণ এবং পুনরায় সংযোজন করার পরে উচ্চ পুনরাবৃত্তি মাউন্টিং নির্ভুলতার গ্যারান্টি দেয়।

     -- নমনীয় পাইপিং এবং সেন্সর ইনস্টলেশন: তির্যক এবং অক্ষীয় দ্বিমুখী পাইপিংয়ের সাথে সামঞ্জস্যপূর্ণ। চৌম্বক সুইচ ইনস্টলেশনের জন্য লুকানো স্লাইডার খাঁজ নকশা সহ বিল্ট-ইন চৌম্বকীয় রিং, কাঠামোগত হস্তক্ষেপ ছাড়াই ইনস্টলেশনের স্থান সংরক্ষণ করে।

     -- সামঞ্জস্যযোগ্য স্ট্রোক এবং মাল্টি-বাফার বিকল্প: স্থিতিশীল কুশনিং জন্য উভয় প্রান্তে স্ট্যান্ডার্ড পলিউরেথেন বাফার। 15 মিমি আল্ট্রা-লং ফাইন অ্যাডজাস্টমেন্টের জন্য ঐচ্ছিক X11 স্পেসিফিকেশন এবং উচ্চ-ফ্রিকোয়েন্সি প্রভাব পরিস্থিতির জন্য ঐচ্ছিক হাইড্রোলিক বাফার সহ প্রতি প্রান্তে 5 মিমি অ্যাডজাস্টেবল স্ট্রোক (10 মিমি মোট স্ট্যান্ডার্ড ট্রিমিং রেঞ্জ) বৈশিষ্ট্য।

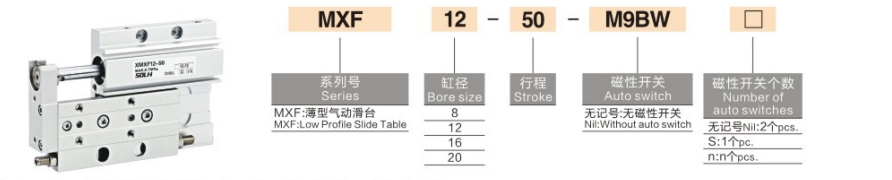

সম্পূর্ণ মডেল কোডিং নিয়ম

   1. মডেলের উদাহরণ: MXF12-50-M9BW

   2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

     -- এমএক্সএফ8-20: সুইচ ছাড়া স্ট্যান্ডার্ড মডেল, 8mm বোর, 20mm স্ট্রোক, ডাবল অ্যাক্টিং

     -- এমএক্সএফ20-100-2M9B: 20mm বোর, 100mm লম্বা স্ট্রোক, দ্বিমুখী অবস্থান পর্যবেক্ষণের জন্য দ্বৈত চৌম্বকীয় সুইচ

     -- এমএক্সএফ16-75-X11: 16mm বোর, 75mm স্ট্রোক, 15mm বর্ধিত স্ট্রোক সমন্বয়

কোর টেকনিক্যাল স্পেসিফিকেশন (@0.5MPa, ডাবল অ্যাক্টিং)

মূল কর্মক্ষমতা এবং পণ্যের সুবিধা

     -- চরম স্থান সংরক্ষণের জন্য অতি-পাতলা কমপ্যাক্ট স্ট্রাকচার: 16 ~ 27 মিমি একটি অতি-নিম্ন শরীরের উচ্চতা, MXS সিরিজের তুলনায় 40% পাতলা, এটি আল্ট্রা-লো ক্লিয়ারেন্স সরঞ্জাম এবং ঘন মডুলার লেআউট পরিস্থিতিতে পুরোপুরি মানিয়ে যায় যেখানে প্রচলিত স্লাইডগুলি ইনস্টল করা যায় না।

     -- উচ্চ দৃঢ়তা এবং স্থিতিশীল লং-স্ট্রোক অপারেশন: ক্রস রোলার নির্দেশিকা সমন্বিত মনোলিথিক বডির সাথে পেয়ার করা শূন্যস্থান এবং বিকৃতি দূর করে। এটি সর্বাধিক 100 মিমি দীর্ঘ স্ট্রোক এবং উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং অবস্থার অধীনে জিটার-মুক্ত স্থিতিশীল অপারেশন বজায় রাখে।

     -- দৃঢ় অভিযোজনযোগ্যতার সাথে ডুয়াল-পার্শ্বযুক্ত মাউন্টিং: টপ-থ্রু-হোল ফিক্সিং এবং নীচে ট্যাপ করা হোল ইনস্টলেশন সমর্থন করে, উভয় ইতিবাচক এবং বিপরীত মাউন্টিংয়ের সাথে সামঞ্জস্যপূর্ণ। বারবার বিচ্ছিন্নকরণ এবং সমাবেশের পরে উচ্চ পুনরাবৃত্তি নির্ভুলতা নিশ্চিত করতে নির্ভুল অবস্থানের পিন হোল দিয়ে সজ্জিত।

     -- নমনীয় সামঞ্জস্যযোগ্য স্ট্রোক এবং মাল্টি-স্টেশন অভিযোজন: প্রতি প্রান্তে স্ট্যান্ডার্ড 5 মিমি ফাইন অ্যাডজাস্টমেন্ট (10 মিমি মোট ছাঁটাই পরিসীমা)। ঐচ্ছিক X11 স্পেসিফিকেশন 15 মিমি বর্ধিত স্ট্রোক সমন্বয় প্রদান করে, মাল্টি-স্টেশন স্বয়ংক্রিয় প্রক্রিয়াগুলির জন্য সুনির্দিষ্ট স্ট্রোক ক্রমাঙ্কন প্রয়োজনীয়তা পূরণ করে।

     -- কম রক্ষণাবেক্ষণ সহ তেল-মুক্ত এবং দীর্ঘ পরিষেবা জীবন: কম-ঘর্ষণ সিলিং এবং তেল-মুক্ত অপারেটিং ডিজাইন গ্রহণ করে, 5 মিলিয়নেরও বেশি চক্রের পরিষেবা জীবন সহ। এটি পরিষ্কার শিল্প পরিবেশ এবং ন্যূনতম দৈনিক রক্ষণাবেক্ষণের প্রয়োজনীয়তা সহ প্রচলিত স্বয়ংক্রিয় উত্পাদন লাইন উভয়ের ক্ষেত্রেই প্রযোজ্য।

মাউন্টিং পদ্ধতি এবং সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

   1. ডুয়াল মাউন্টিং পদ্ধতি

     -- শীর্ষ মাউন্ট: উপরের লোড ব্যবস্থা সঙ্গে গর্ত মাধ্যমে শীর্ষ মাধ্যমে স্থির. উচ্চ-নির্ভুল অবস্থান এবং স্থিতিশীল লোড ভারবহনের জন্য পজিশনিং পিনের সাথে মিলিত।

     -- নীচে মাউন্ট: সরাসরি সরঞ্জাম পৃষ্ঠ ইনস্টলেশনের জন্য নীচের ট্যাপ গর্ত মাধ্যমে স্থির. বৈশিষ্ট্য দৃঢ় সমাবেশ এবং বিপরীত মাউন্ট অ্যাপ্লিকেশনের জন্য আদর্শ.

   2. সাধারণ শিল্প অ্যাপ্লিকেশন

     -- 3C ইলেকট্রনিক্স শিল্প: স্ক্রীন ল্যামিনেশন, মডিউল হ্যান্ডলিং, পিসিবি বোর্ড ট্রান্সফার, ডিটেকশন স্টেশন সুইচিং এবং নির্ভুল ইলেকট্রনিক কম্পোনেন্ট পজিশনিং।

     -- যথার্থ সমাবেশ অটোমেশন: ছোট অংশ টিপে, টার্মিনাল সমাবেশ, স্ক্রু লকিং ফিক্সচার ড্রাইভিং এবং লাইটওয়েট টুলিং সাইক্লিক অপারেশন।

     -- প্যাকেজিং যন্ত্রপাতি: উপাদান ঠেলাঠেলি, কাটিং টুল ড্রাইভিং, লেবেল স্তরিতকরণ এবং স্বল্প-দূরত্ব উপাদান বহন.

     -- সাধারণ অটোমেশন সরঞ্জাম: সরঞ্জাম দরজা শরীরের সহচরী, উত্পাদন লাইন স্টেশন স্যুইচিং এবং মাঝারি-লোড উচ্চ ফ্রিকোয়েন্সি চক্রাকার রৈখিক ড্রাইভিং.

এমএক্সএফ বনাম MXH বনাম MXS | লো-প্রোফাইল এবং কমপ্যাক্ট স্লাইড টেবিল তুলনা

তিন-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. লোড দ্বারা বোর সাইজ নির্বাচন: ওয়ার্কপিসের ওজন অনুযায়ী বোরের ব্যাস মেলে: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg। স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করতে 50% এর কম লোড মার্জিন সংরক্ষণ করুন।

   2. স্ট্রোক নিশ্চিতকরণ: স্ট্যান্ডার্ড স্ট্রোক 10mm থেকে 100mm পর্যন্ত। দীর্ঘ-স্ট্রোক পরিস্থিতির জন্য MXF সিরিজ পছন্দ করুন (≥50mm); শর্ট-স্ট্রোক এবং উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং কাজের অবস্থার জন্য MXH সিরিজ নির্বাচন করুন।

   3. কনফিগারেশন ম্যাচিং:
     --  অবস্থান নির্ণয়: সঠিক দ্বিমুখী স্ট্রোক অবস্থান নিরীক্ষণের জন্য দ্বৈত M9B চৌম্বকীয় সুইচ দিয়ে সজ্জিত করুন।

     -- স্ট্রোক ফাইন অ্যাডজাস্টমেন্ট: নিয়মিত ব্যবহারের জন্য আদর্শ -X10 (5 মিমি ছাঁটাই) চয়ন করুন; মাল্টি-স্ট্রোক সুনির্দিষ্ট ক্রমাঙ্কনের জন্য -X11 (15 মিমি প্রসারিত ট্রিমিং) নির্বাচন করুন।

     --  বাফারিং অপ্টিমাইজেশান: প্রচলিত অপারেশনের জন্য স্ট্যান্ডার্ড পলিউরেথেন বাফার গ্রহণ করুন; উচ্চ-ফ্রিকোয়েন্সি প্রভাব এবং শব্দ কমানোর পরিস্থিতির জন্য হাইড্রোলিক বাফারে আপগ্রেড করুন।

এক বাক্যের সারাংশ

     SOLH MXF সিরিজের আল্ট্রা-থিন হাই-রিজিডিটি নিউমেটিক স্লাইড টেবিলে MXS-এর তুলনায় শরীরের উচ্চতা 40% কম, ক্রস রোলার হাই-রিজিডিটি গাইড, ডুয়াল-সাইডেড মাউন্টিং এবং লং-স্ট্রোক মিডিয়াম-লোড স্থায়িত্ব, উচ্চতা-সীমিত স্বয়ংক্রিয়তা-সীমাবদ্ধতা এবং উচ্চতা-সীমাবদ্ধতার জন্য উচ্চ খরচ-পারফরম্যান্স কোর সলিউশন হিসেবে কাজ করে। হ্যান্ডলিং
