ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

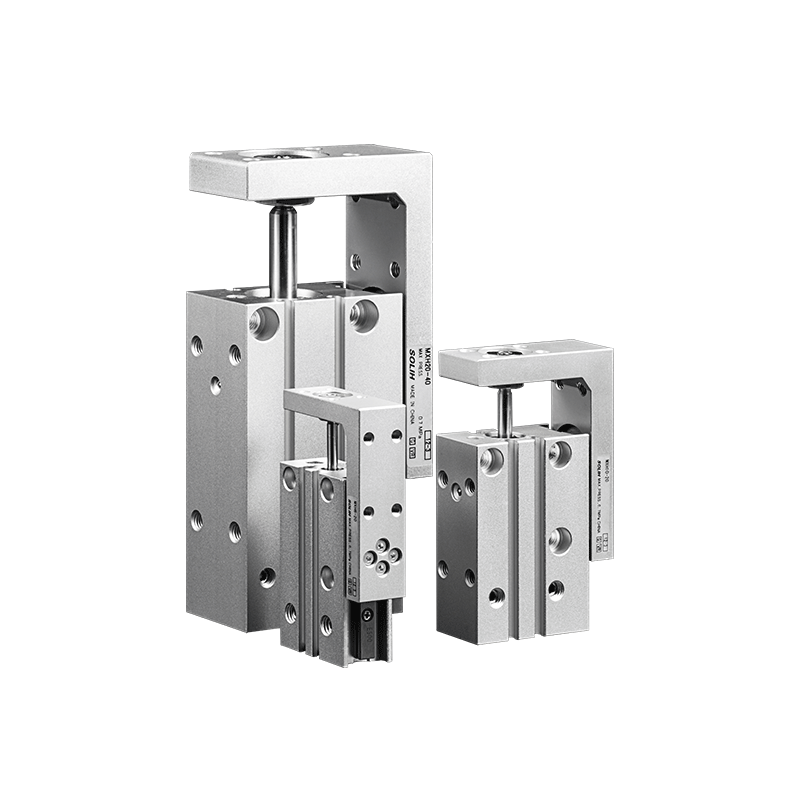

SOLH MXH সিরিজ হল একটি সংকীর্ণ-টাইপ কমপ্যাক্ট বায়ুসংক্রান্ত স্লাইড টেবিল যা একটি প্রচলনকারী বল রৈখিক গাইড সিস্টেমের সাথে সজ্জিত। লাইটওয়েট ডিজাইন, উচ্চ দৃঢ়তা, এবং 60 মিমি পর্যন্ত বর্ধিত স্ট্রোক কর্মক্ষমতা একত্রিত করে, এটিতে একটি অতি-সংকীর্ণ বডি প্রস্থ রয়েছে যা উল্লেখযোগ্য ইনস্টলেশন স্থান সংরক্ষণ করে। চমৎকার অ্যান্টি-ডিফ্লেকশন লোড ক্ষমতা এবং মাঝারি নির্ভুল অবস্থানের ক্ষমতা সহ, এটি অত্যন্ত স্থান-সীমাবদ্ধ স্বয়ংক্রিয় পরিস্থিতিতে পাশাপাশি-বাই-পাশে মাল্টি-স্লাইড ইনস্টলেশন এবং নির্ভুলতা স্থানান্তর ক্রিয়াকলাপের জন্য বিশেষভাবে অপ্টিমাইজ করা হয়েছে, 3C ইলেকট্রনিক্স এবং নির্ভুল স্বয়ংক্রিয়তার জন্য একটি আদর্শ দীর্ঘ-স্ট্রোক মাইক্রো লিনিয়ার ড্রাইভিং সমাধান হিসাবে পরিবেশন করছে।
-- ডুয়াল-পিস্টন ড্রাইভিং স্ট্রাকচার: ডবল-পিস্টন ডবল-অভিনয় ড্রাইভিং মোড গ্রহণ করে, স্থিতিশীল আউটপুট বল এবং অসামান্য সিঙ্ক্রোনাস অপারেশন কর্মক্ষমতা প্রদান করে, উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক কাজের সময় সামঞ্জস্যপূর্ণ রৈখিক গতি নিশ্চিত করে।
-- অসীম সঞ্চালন বল গাইড রেল: উচ্চ স্ট্রাকচারাল অনমনীয়তা এবং চমৎকার রৈখিক গতি স্থায়িত্ব সমন্বিত অন্তহীন সঞ্চালন বল রৈখিক গাইড রেল দিয়ে সজ্জিত। সংক্ষিপ্ত স্ট্রোকের জন্য ভ্রমণের সমান্তরালতা 0.05 মিমি এর মধ্যে নিয়ন্ত্রিত হয়, কার্যকরভাবে গতির ঝাঁকুনি এবং বিচ্যুতি এড়িয়ে যায়।
-- আল্ট্রা-ন্যারো কমপ্যাক্ট বডি: অপ্টিমাইজ করা সংকীর্ণ-প্রস্থের কাঠামো, ঐতিহ্যবাহী MXQ এবং MXS সিরিজের স্লাইড টেবিলের তুলনায় অনেক বেশি পাতলা, সরঞ্জামের স্থানের সর্বোচ্চ ব্যবহার করার জন্য একাধিক স্লাইডের ঘন পাশাপাশি ব্যবস্থাকে পুরোপুরি সমর্থন করে৷
-- সুপিরিয়র অ্যান্টি-অফসেট লোড ক্ষমতা: অনুমোদনযোগ্য টর্ক হল প্রথাগত MXU সিরিজের প্রায় 6 গুণ, যা উদ্বেগজনক লোড এবং ক্যান্টিলিভার লোডের বিরুদ্ধে ব্যাপকভাবে বর্ধিত প্রতিরোধের সাথে, জটিল একতরফা বল অপারেটিং অবস্থার সাথে খাপ খাইয়ে নেয়।
-- বহু-দিকনির্দেশক নমনীয় ইনস্টলেশন: গর্ত/থ্রেডেড হোল এবং অনুদৈর্ঘ্য থ্রেডেড গর্তের মাধ্যমে ট্রান্সভার্স সহ 4-ওয়ে মাউন্টিং সমর্থন করে। 3-সাইড পাইপিং ডিজাইনের সাথে মিলিত, এটি সরু এবং স্তুপীকৃত সরঞ্জাম কাঠামোর জন্য বিভিন্ন ইনস্টলেশন এবং পাইপিং লেআউট প্রয়োজনীয়তা পূরণ করে।
-- ইউনিভার্সাল সেন্সর অভিযোজন: বিল্ট-ইন ম্যাগনেটিক রিং স্ট্যান্ডার্ড হিসাবে, ডুয়াল-সাইড সেন্সর খাঁজগুলি D-M9□ এবং A93 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, সঠিক স্ট্রোক অবস্থান সনাক্তকরণ এবং সংকেত প্রতিক্রিয়া উপলব্ধি করে৷

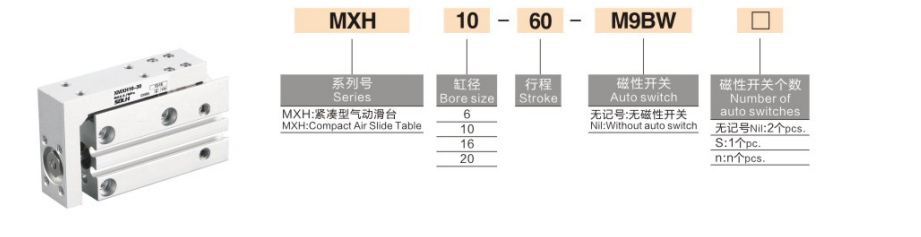

1. মডেলের উদাহরণ: MXH16-50Z-M9NL
|
অবস্থান |
কোড |
স্পেসিফিকেশন বর্ণনা |
|
1 |
এমএক্সএইচ |
সিরিজ কোড: কমপ্যাক্ট ন্যারো-টাইপ বায়ুসংক্রান্ত স্লাইড টেবিল |
|
2 |
6/10/16/20 |
বোরের আকার (মিমি) |
|
3 |
5/10/15/20/25/30/40/50/60 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
|
4 |
জেড/ফাঁকা |
ম্যাগনেটিক রিং (স্ট্যান্ডার্ড কনফিগারেশন, সাধারণত বাদ দেওয়া হয়) |
|
5 |
M9B/M9N/A93 |
ম্যাগনেটিক সুইচ: M9B(NPN)/M9N(PNP)/A93 |
|
6 |
W/L |
তারের দৈর্ঘ্য: W=1m/L=3m |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- এমএক্সএইচ10-30-M9BW: বোর 10mm, স্ট্রোক 30mm, 1m তারের দৈর্ঘ্য সহ NPN ম্যাগনেটিক সুইচ
|
প্যারামিটার আইটেম |
প্রযুক্তিগত তথ্য |
|
বোর সাইজ |
6 / 10 / 16 / 20 মিমি |
|
স্ট্যান্ডার্ড স্ট্রোক রেঞ্জ |
5~60 মিমি |
|
অপারেশন মোড |
দ্বৈত অভিনয় |
|
কাজের চাপ পরিসীমা |
0.15~0.7 MPa |
|
প্রমাণ চাপ |
1.05 MPa |
|
পরিবেষ্টিত তাপমাত্রা (সুইচ সহ) |
-10℃ ~ +60℃ |
|
পজিশনিং নির্ভুলতা পুনরাবৃত্তি করুন |
±0.02 মিমি |
|
ভ্রমণ সমান্তরালতা |
≤0.05 মিমি (স্ট্রোক ≤30 মিমি); ≤0.1 মিমি (স্ট্রোক 40 ~ 60 মিমি) |
|
সর্বোচ্চ অপারেটিং গতি |
50~500 মিমি/সেকেন্ড |
|
বাফার মোড |
ডুয়াল-এন্ড রাবার বাফার (স্ট্যান্ডার্ড) |
|
এয়ার পোর্ট সাইজ |
M3×0.5 (φ6); M4×0.7 (φ10); M5×0.8 (φ16/20) |
|
তৈলাক্তকরণ মোড |
তেল-মুক্ত অপারেশন |
নিরাপত্তা ফ্যাক্টর ≥2; উল্লম্ব লোডের জন্য অনুমোদিত টর্ক যাচাইকরণ প্রয়োজন
|
বোর (মিমি) |
তাত্ত্বিক জোর (N) |
সর্বোচ্চ অনুভূমিক লোড (কেজি) |
সর্বোচ্চ উল্লম্ব লোড (কেজি) |
ওজন (কেজি) |
|
6 |
12 |
0.5 |
0.25 |
0.08 |
|
10 |
28 |
1.2 |
0.6 |
0.15 |
|
16 |
70 |
3.0 |
1.5 |
0.42 |
|
20 |
110 |
5.0 |
2.5 |
0.72 |
|
বোর (মিমি) |
পিচ মোমেন্ট Mp |
ইয়াও মোমেন্ট মাই |
রোল মোমেন্ট মি |
|
6 |
0.81 |
0.81 |
1.40 |
|
10 |
1.69 |
1.69 |
3.19 |
|
16 |
3.49 |
3.49 |
6.47 |
|
20 |
5.86 |
5.86 |
11.66 |
1. MXH সিরিজের জন্য অগ্রাধিকার অ্যাপ্লিকেশন পরিস্থিতি
-- অত্যন্ত স্থান-সীমাবদ্ধ সরঞ্জাম: অতি-সংকীর্ণ বডি ডিজাইন একাধিক স্লাইড টেবিলের ঘন সাইড-বাই-পাশে ইনস্টলেশন সমর্থন করে, পুরোপুরি ফিট করা ক্ষুদ্র স্বয়ংক্রিয় সরঞ্জাম অভ্যন্তরীণ।
-- মাঝারি-নির্ভুল দীর্ঘ-স্ট্রোক অপারেশন: ±0.02 মিমি পুনরাবৃত্তি নির্ভুলতার সাথে 60 মিমি পর্যন্ত সর্বাধিক স্ট্রোক, সাধারণ বায়ুসংক্রান্ত সিলিন্ডারের অবস্থানের স্থায়িত্ব অনেক বেশি, মাঝারি-নির্ভুল দীর্ঘ-ভ্রমণ স্থানান্তর চাহিদা পূরণ করে।
-- হালকা-লোড উচ্চ-ফ্রিকোয়েন্সি স্থানান্তর: সাইক্লিক হ্যান্ডলিং এবং ইলেকট্রনিক উপাদান, টার্মিনাল, ছোট প্লাস্টিকের অংশ এবং নির্ভুল টুলিং ফিক্সচারের অবস্থানের জন্য আদর্শ।
-- অ্যান্টি-অফসেট লোড কাজের শর্ত: চমৎকার ঘূর্ণন সঁচারক বল প্রতিরোধ ক্ষমতা একতরফা শক্তি এবং ক্যান্টিলিভার ইনস্টলেশনের পরিস্থিতিতে স্থিতিশীল অপারেশন সক্ষম করে, সাধারণ স্লাইডগুলির বিচ্যুতি এবং ঝাঁকুনি সমস্যার সমাধান করে।
|
তুলনা আইটেম |
এমএক্সএইচ (সংকীর্ণ এবং দীর্ঘ-স্ট্রোক) |
MXQ (অর্থনৈতিক প্রকার) |
MXS (উচ্চ-নির্ভুলতা প্রকার) |
|
শরীরের প্রস্থ |
আল্ট্রা-ন্যারো (পাশে-পাশে মাউন্ট করার জন্য সেরা) |
মাঝারি |
প্রশস্ত |
|
অবস্থান নির্ভুলতা |
±0.02 মিমি |
±0.02 মিমি |
±0.01 মিমি |
|
স্ট্রোক পরিসীমা |
5~60 মিমি |
10~150 মিমি |
10~150 মিমি |
|
অনমনীয়তা এবং ঘূর্ণন সঁচারক বল প্রতিরোধের |
শক্তিশালী |
মাঝারি |
শক্তিশালী |
|
মূল্য স্তর |
মাঝারি |
কম (ব্যয়-কার্যকর) |
মাঝারি-উচ্চ |
-- বোর সাইজ ম্যাচিং: স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করতে 2-এর কম নয় এমন একটি গ্যারান্টিযুক্ত নিরাপত্তা ফ্যাক্টর সহ রেটেড মানের 50% এর মধ্যে অনুভূমিক লোড এবং রেটেড মানের 25% এর মধ্যে উল্লম্ব লোড নিয়ন্ত্রণ করুন।
-- স্ট্রোক রিজার্ভেশন: নির্বাচনের সময় রিজার্ভ 5~10mm স্ট্রোক মার্জিন; MXH সিরিজের সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 60mm সীমার প্রভাব এড়াতে এবং পরিষেবা জীবন উন্নত করতে।
-- মাউন্টিং মোড নির্বাচন: অতি-সংকীর্ণ স্থান বিন্যাসের জন্য ট্রান্সভার্স মাউন্টিং নির্বাচন করুন; সামগ্রিক সরঞ্জাম স্থান বাঁচাতে স্ট্যাক করা এবং মাল্টি-লেয়ার ইনস্টলেশনের পরিস্থিতির জন্য অনুদৈর্ঘ্য মাউন্টিং গ্রহণ করুন।
-- বাফার অপ্টিমাইজেশান: হাইড্রোলিক বাফার দিয়ে সজ্জিত করুন যখন অপারেটিং গতি 300mm/s অতিক্রম করে বা লোডের ওজন 3kg অতিক্রম করে, কার্যকরভাবে টার্মিনাল প্রভাব এবং কম্পন হ্রাস করে।
-- সেন্সর কনফিগারেশন: ডুয়াল-সাইড সেন্সর খাঁজগুলি দ্বৈত চৌম্বকীয় সুইচ ইনস্টলেশনকে সমর্থন করে, ফুল-স্ট্রোক অবস্থান পর্যবেক্ষণের জন্য স্ট্রোক প্রসারিত এবং প্রত্যাহার উভয়ের সঠিক ইন-প্লেস সনাক্তকরণ উপলব্ধি করে।
এক বাক্যের সারাংশ
SOLH MXH সিরিজের সংকীর্ণ কমপ্যাক্ট নিউম্যাটিক স্লাইড টেবিলের বৈশিষ্ট্যগুলি অতি-সংকীর্ণ বডি, উচ্চ টর্ক প্রতিরোধ, 60 মিমি লম্বা স্ট্রোক এবং ± 0.02 মিমি মাঝারি নির্ভুলতা, 4-দিক মাউন্টিং এবং তেল-মুক্ত অপারেশন সহ, এটি ঘন ইনস্টলেশনের জন্য সর্বোত্তম খরচ-কার্যকর সমাধান এবং হাই-ফিন-লোড প্রি-অটো-লোড স্পেসে।
