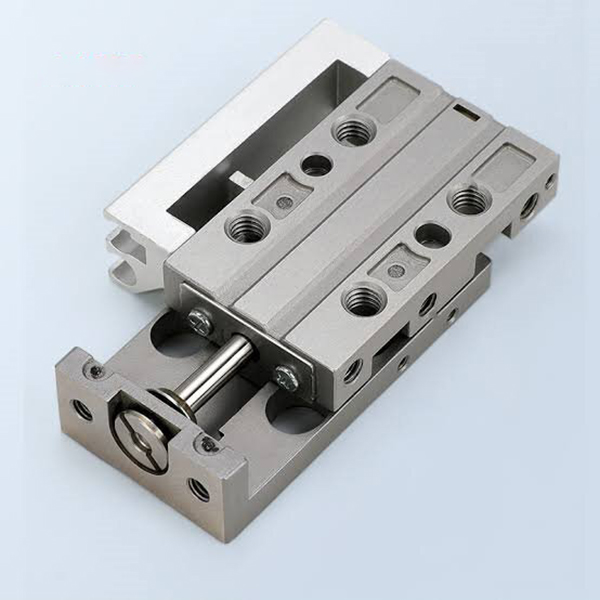

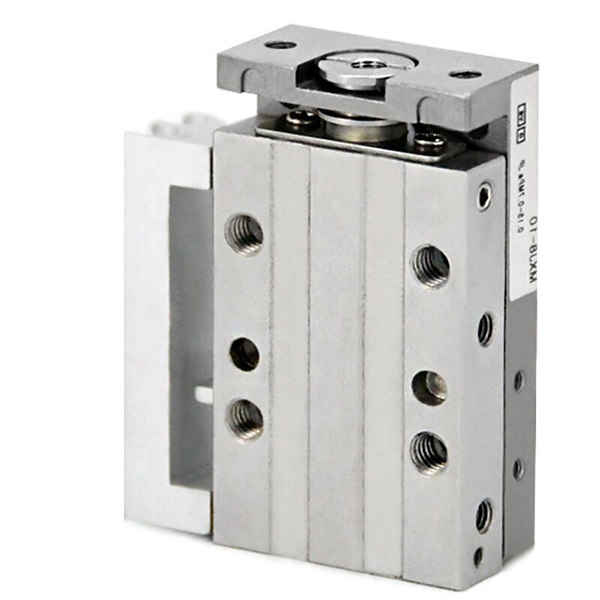

MXJ সিরিজ আল্ট্রা-কম্প্যাক্ট উচ্চ-নির্ভুল বায়ুসংক্রান্ত স্লাইড টেবিল

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH MXJ সিরিজ হল একটি অতি-ক্ষুদ্র, উচ্চ-নির্ভুল বায়ুসংক্রান্ত স্লাইড টেবিল যা মাইক্রো প্রিসিশন লিনিয়ার ড্রাইভিংয়ের জন্য ডিজাইন করা হয়েছে। একটি অতি-কমপ্যাক্ট পদচিহ্ন, মাইক্রন-স্তরের অবস্থান নির্ভুলতা, লাইটওয়েট নির্মাণ, এবং বহু-দিকনির্দেশক মাউন্টিং সামঞ্জস্য সহ, এটি 3C ইলেকট্রনিক প্রক্রিয়াকরণ, নির্ভুলতা সনাক্তকরণ, মাইক্রো সমাবেশ এবং উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক সাইক্লিক অপারেশন সহ সীমাবদ্ধ-স্পেস স্বয়ংক্রিয় স্টেশনগুলির জন্য পুরোপুরি উপযোগী। এটি ক্ষুদ্রাকৃতির অটোমেশন পরিস্থিতিগুলির জন্য মূলধারার উচ্চ-নির্ভুলতা মাইক্রো লিনিয়ার অ্যাকুয়েটর হিসাবে কাজ করে।

মূল কাঠামো এবং নকশা বৈশিষ্ট্য

     -- ড্রাইভ মোড: ডাবল-অ্যাক্টিং দ্বিমুখী অপারেশন, বোরের আকার φ4.5/6/8/12/16 মিমি, 5~50N এর মাইক্রো থেকে হালকা লোড রেঞ্জ কভার করে।

     -- প্রিমিয়াম স্ট্রাকচার: মার্টেনসিটিক স্টেইনলেস স্টিল বডি এবং ইন্টিগ্রেটেড লিনিয়ার বল গাইড রেল গ্রহণ করে। লোড-ভারবহন কাঠামোটি পিস্টন রড সিলিং আন্দোলন থেকে বিচ্ছিন্ন, উচ্চ দৃঢ়তা এবং অতি-নিম্ন ঘর্ষণ অপারেশন সরবরাহ করে।

     -- মাইক্রোন-স্তরের যথার্থতা: ভ্রমণ সমান্তরালতা 0.005 মিমি, মাউন্টিং সমান্তরালতা 0.03 মিমি, উল্লম্বতা 0.01 মিমি, অত্যাধুনিক প্রক্রিয়াগুলির জন্য অতি-স্থিতিশীল নির্ভুল অবস্থান নিশ্চিত করে।

     -- আল্ট্রা-কমপ্যাক্ট সাইজ: φ4.5 বোর মডেলের জন্য শুধুমাত্র 10mm উচ্চতা এবং φ12 বোর মডেলের জন্য 18mm উচ্চতা সহ অতি-পাতলা বডি ডিজাইন, সমতুল্য MXQ স্লাইড টেবিলের চেয়ে 30%~50% ছোট, ঘন লেআউট স্টেশনগুলির জন্য সর্বাধিক স্থানের ব্যবহার।

     -- নমনীয় মাল্টি-সাইড মাউন্টিং: বিভিন্ন সীমাবদ্ধ এবং ঘন সরঞ্জাম বিন্যাসের সাথে খাপ খাইয়ে নির্ভুল অবস্থানের পিন হোল সহ শীর্ষ, নীচে এবং পাশে তিন-পার্শ্বযুক্ত ইনস্টলেশন সমর্থন করে।

     -- ইউনিভার্সাল সেন্সর সামঞ্জস্য: স্ট্যান্ডার্ড হিসাবে দ্বৈত চৌম্বকীয় সুইচ খাঁজ দিয়ে সজ্জিত। স্ট্রোক ≥5 মিমি সহ মডেলগুলি 2 M9B চৌম্বকীয় সুইচ ইনস্টল করার অনুমতি দেয়। সিমেট্রিক স্ট্রাকচারাল ডিজাইন সাইটে বাম/ডান সুইচ এবং পাইপিং বিনিময়যোগ্যতা সক্ষম করে।

     -- সামঞ্জস্যযোগ্য বাফারিং এবং সীমাবদ্ধতা: শব্দ এবং প্রভাব হ্রাসের জন্য স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার; ঐচ্ছিক সিঙ্গেল-এন্ড/ডুয়াল-এন্ড মেটাল স্ট্রোক লিমিটার 0~5 মিমি অ্যাডজাস্টেবল স্ট্রোক রেঞ্জের জন্য অতি-নির্ভুল অবস্থানের জন্য।

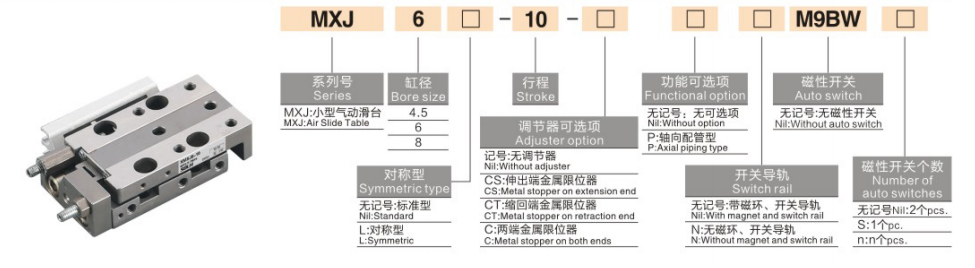

সম্পূর্ণ মডেল কোডিং নিয়ম

   1. মডেলের উদাহরণ: MXJ6-10-CS-M9B

   2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

     -- MXJ4.5-5: স্ট্যান্ডার্ড টাইপ, কোন ম্যাগনেটিক সুইচ নেই, বোর 4.5 মিমি, স্ট্রোক 5 মিমি, ডাবল অ্যাক্টিং

     -- MXJ8-15-B-2M9B: বোর 8mm, স্ট্রোক 15mm, ডুয়াল-এন্ড মেটাল লিমিট, 2pcs M9B ম্যাগনেটিক সুইচ

     -- MXJ12-20-L: সিমেট্রিক টাইপ, বোর 12 মিমি, স্ট্রোক 20 মিমি, রিভার্সিবল সাইড পাইপিং

কোর টেকনিক্যাল স্পেসিফিকেশন (@0.5MPa, ডাবল অ্যাক্টিং)

   1. মাইক্রো স্পেসিফিকেশন (φ4.5 / φ6 / φ8)

   2.ছোট স্পেসিফিকেশন (φ12 / φ16)

মূল প্রতিযোগিতামূলক সুবিধা

   1. মাইক্রোন-স্তরের অতি-উচ্চ নির্ভুলতা এবং স্থায়িত্ব

     -- উচ্চ-নির্ভুল রৈখিক বল গাইড রেলের সাথে যুক্ত ইন্টিগ্রেটেড ওয়ান-পিস মেশিনিং ±0.01 মিমি এবং অতি-নিম্ন সমান্তরাল ত্রুটির পুনরাবৃত্তি পজিশনিং নির্ভুলতা নিশ্চিত করে, মাইক্রো সনাক্তকরণ এবং সূক্ষ্ম পজিশনিং প্রক্রিয়াগুলির জন্য কঠোর নির্ভুলতা প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে।

   2. আল্ট্রা-কম্প্যাক্ট এবং স্পেস-সেভিং ডিজাইন

     -- অতি-পাতলা এবং অতি-সংক্ষিপ্ত শরীরের গঠন যার ন্যূনতম উচ্চতা মাত্র 10 মিমি। তিন-পার্শ্বযুক্ত মাউন্টিং নকশা অতি-সংকীর্ণ উল্লম্ব এবং অনুভূমিক স্থানের সাথে খাপ খায়, প্রচলিত স্লাইড টেবিলের তুলনায় 40% এর বেশি ইনস্টলেশন স্থান সংরক্ষণ করে, ঘন স্বয়ংক্রিয় উত্পাদন লাইনের জন্য আদর্শ।

   3. লাইটওয়েট এবং উচ্চ-ফ্রিকোয়েন্সি দ্রুত প্রতিক্রিয়া

    -- অপ্টিমাইজ করা স্টেইনলেস স্টীল লাইটওয়েট গঠন (40~500g) কার্যকরভাবে চলন্ত জড়তা হ্রাস করে। অপারেটিং গতি 50 থেকে 500mm/s পর্যন্ত, উৎপাদন দক্ষতা বাড়াতে 300 সাইকেল প্রতি মিনিটে (cpm) স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি অপারেশন সমর্থন করে।

   4. তেল-মুক্ত অপারেশন এবং সুপার লং সার্ভিস লাইফ

     -- কম-ঘর্ষণ পরিধান-প্রতিরোধী সিলিং এবং তেল-মুক্ত নকশা গ্রহণ করে, পরিষ্কার কর্মশালা এবং সামান্য তৈলাক্ত শিল্প পরিবেশের সাথে সামঞ্জস্যপূর্ণ। টেকসই কাঠামোগত কনফিগারেশন দীর্ঘমেয়াদী স্থিতিশীল রক্ষণাবেক্ষণ-মুক্ত অপারেশন সহ 5 মিলিয়নেরও বেশি চক্রের পরিষেবা জীবন নিশ্চিত করে।

   5. নমনীয় ইনস্টলেশনের জন্য সিমেট্রিক রিভার্সিবল ডিজাইন

     -- সিমেট্রিক এয়ার পোর্ট এবং সুইচ গ্রুভ স্ট্রাকচার অন-সাইট বাম/ডানে পাইপিং এবং সেন্সর ইনস্টলেশনের আদান-প্রদানের অনুমতি দেয়, দিকনির্দেশক বিধিনিষেধ দূর করে এবং সাইটের ডিবাগিং এবং কাঠামোগত অভিযোজন নমনীয়তাকে ব্যাপকভাবে উন্নত করে।

মাউন্টিং ফর্ম এবং সাধারণ অ্যাপ্লিকেশন

   1. মাউন্ট পদ্ধতি

     -- টপ মাউন্টিং: সুনির্দিষ্ট পজিশনিং পিন হোল সহ গর্তের মাধ্যমে ফিক্সড, ওয়ার্কপিস টপ ইন্সটলেশন এবং উচ্চ-নির্ভুল পজিশনিং পরিস্থিতির জন্য উপযুক্ত।

     -- নীচের মাউন্টিং: নীচের থ্রেডেড গর্তের মাধ্যমে স্থির, স্থিতিশীল এবং নির্ভরযোগ্য, মানক সরঞ্জাম পৃষ্ঠ ইনস্টলেশনের জন্য প্রযোজ্য।

     -- সাইড মাউন্টিং: সাইড থ্রেডেড হোলের মাধ্যমে স্থির, সীমিত উল্লম্ব স্থান এবং একাধিক স্লাইডের ঘন সমান্তরাল বিন্যাস সহ সরঞ্জামগুলির জন্য উপযুক্ত।

   2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- 3C ইলেকট্রনিক্স: চিপ হ্যান্ডলিং এবং ট্রান্সফার, ক্যামেরা লেন্স ফোকাসিং, মাইক্রো কম্পোনেন্ট ল্যামিনেশন, বোতামের জীবন স্থায়িত্ব পরীক্ষা

     -- নির্ভুলতা সনাক্তকরণ: প্রোব পজিশনিং, সিসিডি ক্যামেরার সুনির্দিষ্ট মুভমেন্ট, মাইক্রো ডাইমেনশন পরিমাপ, অপটিক্যাল ফাইন ক্রমাঙ্কন

     -- মাইক্রো অ্যাসেম্বলি: স্বয়ংক্রিয় স্ক্রু লকিং, টার্মিনাল ক্রিমিং, নির্ভুল উপাদান সন্নিবেশ, ক্ষুদ্র জিগ ড্রাইভিং

     --চিকিৎসা সরঞ্জাম: মাইক্রো পাম্প নির্ভুল নিয়ন্ত্রণ, ক্ষুদ্রাকার ভালভ স্যুইচিং, ছোট যন্ত্র টেলিস্কোপিক অবস্থান

3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. লোড দ্বারা বোর নির্বাচন

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg। স্থিতিশীল নির্ভুল অপারেশনের জন্য কম 50% লোড নিরাপত্তা মার্জিন সংরক্ষণ করুন।

   2. স্ট্রোক নিশ্চিতকরণ

     -- স্ট্যান্ডার্ড স্ট্রোক পরিসীমা: 5~50 মিমি। উচ্চতর নির্ভুলতা এবং কর্মক্ষম স্থিতিশীলতা নিশ্চিত করতে উচ্চ-ফ্রিকোয়েন্সি কাজের অবস্থার জন্য ছোট স্ট্রোকগুলিকে (5~20mm) অগ্রাধিকার দিন।

   3. কনফিগারেশন ম্যাচিং

     -- অবস্থান পর্যবেক্ষণ: দ্বিমুখী স্ট্রোক অবস্থান প্রতিক্রিয়া জন্য 2 M9B চৌম্বকীয় সুইচ সজ্জিত করুন।

     -- যথার্থ সীমাবদ্ধতা: 0~5 মিমি সামঞ্জস্যযোগ্য সুনির্দিষ্ট স্ট্রোক অবস্থানের জন্য ডুয়াল-এন্ড মেটাল লিমিট (B) নির্বাচন করুন।

     -- মাউন্টিং অ্যাডাপ্টেশন: ঘন স্টেশন লেআউটের জন্য সাইড মাউন্টিং, স্ট্যান্ডার্ড সারফেস ইন্সটলেশনের জন্য নিচের মাউন্টিং বেছে নিন।

এক বাক্যের সারাংশ

     SOLH MXJ সিরিজের আল্ট্রা-কম্প্যাক্ট উচ্চ-নির্ভুলতা বায়ুসংক্রান্ত স্লাইড টেবিলের বৈশিষ্ট্যগুলি মাইক্রোন-স্তরের অবস্থান নির্ভুলতা, তিন-পার্শ্বযুক্ত নমনীয় মাউন্টিং, লাইটওয়েট উচ্চ-ফ্রিকোয়েন্সি অপারেশন এবং ঐচ্ছিক সামঞ্জস্যযোগ্য মেটাল লিমিটার, খরচ-কার্যকর নির্ভুলতা মাইক্রো লিনিয়ার অ্যাকুয়েটর হিসাবে পরিবেশন করে, 3C ইলেক্ট্রোনিক অ্যাসেম্বলিতে ব্যাপকভাবে ব্যবহৃত হয়, মেডিক্যাল অটো অ্যাসেম্বলিতে ব্যবহৃত হয়।
