MXP সিরিজ অতি-উচ্চ নির্ভুলতা কমপ্যাক্ট বায়ুসংক্রান্ত স্লাইড টেবিল
ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

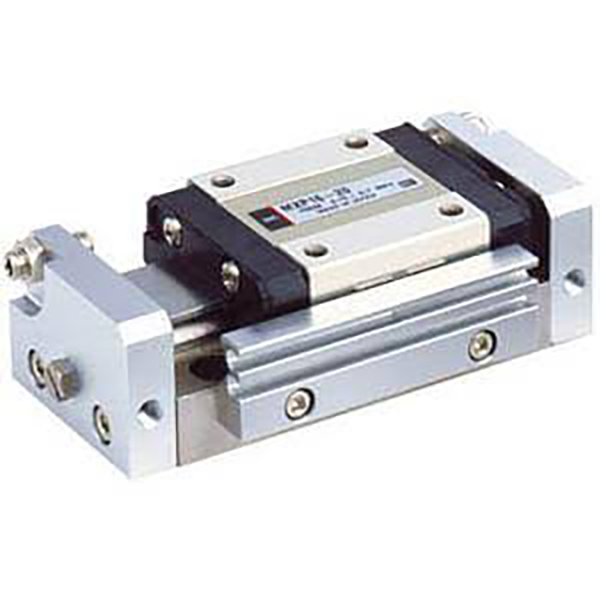

SOLH MXP সিরিজ হল একটি হাই-এন্ড অতি-উচ্চ নির্ভুলতা কমপ্যাক্ট নিউমেটিক স্লাইড টেবিল যা কঠোর মাইক্রো-পজিশনিং পরিস্থিতির জন্য তৈরি করা হয়েছে। একটি অন্তর্নির্মিত সিলিন্ডার গাইড রেল কাঠামো এবং ইন্টিগ্রেটেড স্টেইনলেস স্টিল বডি গ্রহণ করে, এটি মাইক্রোন-স্তরের সমান্তরালতা, অতি-নিম্ন ঘূর্ণন ত্রুটি এবং ব্যতিক্রমী অনমনীয়তা প্রদান করে। দ্বৈত-দিক পাইপিং এবং উচ্চ-ফ্রিকোয়েন্সি স্থিতিশীল সাইক্লিং সমর্থন করে, এটি 3C নির্ভুলতা সমাবেশ, অপটিক্যাল সনাক্তকরণ এবং উচ্চ-নির্ভুলতা মাইক্রো কম্পোনেন্ট পজিশনিংয়ের জন্য পুরোপুরি উপযুক্ত, অত্যাধুনিক ক্ষুদ্র লিনিয়ার ড্রাইভিং অ্যাপ্লিকেশনগুলির জন্য প্রিমিয়াম মডেল হিসাবে পরিবেশন করে।
-- ড্রাইভ মোড: ডাবল-অভিনয় দ্বিমুখী অপারেশন, বোরের মাপ φ6/8/10/12/16 মিমি, 10 এর হালকা লোড পরিসীমা কভার করে~120N।
-- ইন্টিগ্রেটেড প্রিমিয়াম স্ট্রাকচার: বৈশিষ্ট্য অন্তর্নির্মিত সিলিন্ডার রৈখিক গাইড রেল এবং এক টুকরা martensitic স্টেইনলেস স্টীল বডি. লোড-বেয়ারিং মেকানিজম সম্পূর্ণভাবে পিস্টন রড সিলিং আন্দোলন থেকে বিচ্ছিন্ন, চরম অনমনীয়তা এবং ন্যূনতম ঘর্ষণ অর্জন করে।
-- অতি উচ্চ নির্ভুলতা গ্রেড: ভ্রমণ সমান্তরালতা 0.004mm, মাউন্টিং সমান্তরালতা 0.02mm, ঘূর্ণনগত নির্ভুলতা ±0.03° (φ6/8/10) / ±0.04° (φ12/16), শিল্প-নেতৃস্থানীয় অতি-স্থিতিশীল নির্ভুলতা অবস্থান কর্মক্ষমতা প্রদান করে।
-- আল্ট্রা-কম্প্যাক্ট ন্যারো বডি: শরীরের উচ্চতা মাত্র 17~23mm, MXJ সমতুল্য মডেলের তুলনায় 10%~20% সংকীর্ণ, অত্যন্ত সীমিত কাজের জায়গাগুলির জন্য অতি-ঘন বিন্যাস সক্ষম করে৷
-- দ্বৈত-দিক পাইপিং নমনীয়তা: অন-সাইট সুইচযোগ্য লেআউট সহ পার্শ্বীয় এবং অক্ষীয় উভয় পাইপিং সমর্থন করে, বিভিন্ন অন-সাইট পাইপলাইন রাউটিং প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয়।
-- ইউনিভার্সাল সেন্সর সামঞ্জস্য: স্ট্যান্ডার্ড দ্বৈত চৌম্বকীয় সুইচ খাঁজগুলি নির্ভরযোগ্য দ্বিমুখী অবস্থান পর্যবেক্ষণের জন্য 2 M9B চৌম্বকীয় সুইচ ইনস্টল করার অনুমতি দেয়।
-- মাল্টি-লেভেল বাফারিং এবং লিমিটিং: শব্দ এবং প্রভাব হ্রাসের জন্য স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার; ঐচ্ছিক সিঙ্গেল/ডুয়াল-এন্ড মেটাল স্ট্রোক লিমিটার, প্লাস হাইড্রোলিক বাফার বিকল্প φ8 এবং তার উপরে মডেলের জন্য, অতি-নির্ভুল পজিশনিং কন্ট্রোলের জন্য 0~5mm এর সামঞ্জস্যযোগ্য স্ট্রোক রেঞ্জ সহ।

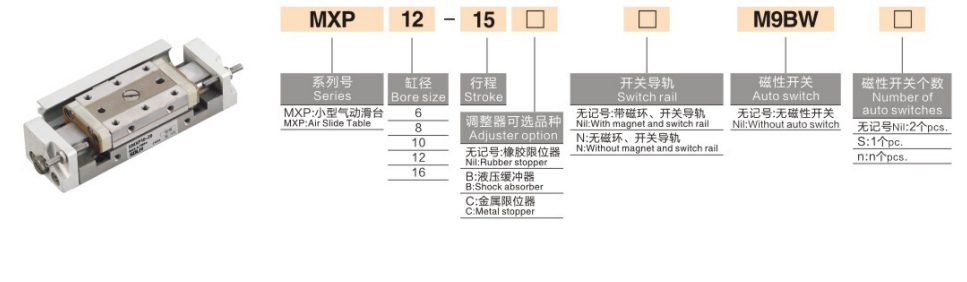

1. মডেলের উদাহরণ: MXP8-15-B-M9BW
|
অবস্থান |
কোড |
স্পেসিফিকেশন বর্ণনা |
|
1 |
MXP |
সিরিজ কোড: অতি-উচ্চ নির্ভুলতা বায়ুসংক্রান্ত স্লাইড টেবিল |
|
2 |
6/8/10/12/16 |
বোরের আকার (মিমি) |
|
3 |
5/10/15/20/25/30 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30 |
|
4 |
বি/সি/ডি/ব্ল্যাঙ্ক |
সীমা বিকল্প: B = ডুয়াল-এন্ড ধাতু সীমা; C= প্রত্যাহার-শেষ সীমা; D = প্রসারিত-শেষ সীমা; খালি = স্ট্যান্ডার্ড রাবার বাফার |
|
5 |
M9BW/M9B |
চৌম্বক সুইচ (ঐচ্ছিক, 1 বা 2টি সুইচ) |
|
6 |
নেই/খালি |
গাইড রেলের ধরন: N=অ-চৌম্বকীয় গাইড রেল; খালি = স্ট্যান্ডার্ড ম্যাগনেটিক গাইড রেল |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- MXP6-5: স্ট্যান্ডার্ড টাইপ, কোন ম্যাগনেটিক সুইচ নেই, বোর 6 মিমি, স্ট্রোক 5 মিমি, ডাবল অ্যাক্টিং
-- MXP10-20-B-2M9B: বোর 10mm, স্ট্রোক 20mm, ডুয়াল-এন্ড মেটাল লিমিট, 2pcs M9B ম্যাগনেটিক সুইচ
-- MXP12-25-D: বোর 12 মিমি, স্ট্রোক 25 মিমি, এক্সটেন্ড-এন্ড মেটাল লিমিট, অক্ষীয় পাইপিং সামঞ্জস্যপূর্ণ
|
প্যারামিটার আইটেম |
φ6 |
φ8 |
φ10 |
φ12 |
φ16 |
|
বোর (মিমি) |
6 |
8 |
10 |
12 |
16 |
|
স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
5/10 |
10/20 |
10/20 |
15/25 |
20/30 |
|
অপারেটিং প্রেসার (MPa) |
০.১৫~০.৭ |
০.১৫~০.৭ |
০.১৫~০.৭ |
০.১৫~০.৭ |
০.১৫~০.৭ |
|
প্রসারিত থ্রাস্ট @0.5MPa (N) |
14 |
25 |
39 |
57 |
101 |
|
প্রত্যাহার থ্রাস্ট @0.5MPa (N) |
11 |
19 |
31 |
48 |
88 |
|
প্রায় ওজন (গ্রাম) |
~60 |
~85 |
~120 |
~210 |
~320 |
|
বাফার টাইপ |
ডুয়াল-এন্ড রাবার বাফার (ঐচ্ছিক ধাতু লিমিটার / φ8+ এর জন্য হাইড্রোলিক বাফার) |
||||
|
পরিবেষ্টিত তাপমাত্রা |
-10 ℃ ~ +60 ℃ (কোন হিমায়িত নয়) |
||||
|
এয়ার পোর্ট সাইজ |
M3×0.5 |
M3×0.5 |
M3×0.5 |
M5×0.8 |
M5×0.8 |
1. আল্ট্রা-হাই মাইক্রোন-লেভেল যথার্থতা এবং স্থায়িত্ব
-- 0.004mm এর অতি-নিম্ন ভ্রমণের সমান্তরালতা এবং ±0.03° এর মতো কম ঘূর্ণনগত নির্ভুলতা, ±0.01mm পুনরাবৃত্তি অবস্থান নির্ভুলতার সাথে যুক্ত। এটি মাইক্রো-কাঁপানো এবং অবস্থানের বিচ্যুতি দূর করে, অপটিক্যাল সনাক্তকরণ, মাইক্রো কম্পোনেন্ট ল্যামিনেশন এবং উচ্চ-নির্ভুলতা পরীক্ষার প্রক্রিয়াগুলির জন্য কঠোর নির্ভুলতার চাহিদা সম্পূর্ণরূপে পূরণ করে।
2. অন্তর্নির্মিত সিলিন্ডার স্ট্রাকচার এবং আল্ট্রা-ন্যারো কমপ্যাক্ট বডি
-- সিলিন্ডারটি গাইড রেল কাঠামোর ভিতরে এম্বেড করা হয়েছে, MXJ মডেলের তুলনায় শরীরের প্রস্থ 10%~20% কমিয়েছে। উদ্ভাবনী দ্বৈত-দিক পাশ্বর্ীয়/অক্ষীয় পাইপিং নকশা নমনীয় অন-সাইট স্যুইচিংয়ের অনুমতি দেয়, অতি-সংকীর্ণ ঘন স্টেশনগুলিতে পাইপলাইন বিন্যাস সীমাবদ্ধতাগুলি সমাধান করে।
3. উচ্চ দৃঢ়তা এবং দীর্ঘ সেবা জীবন
-- এক টুকরো মার্টেনসিটিক স্টেইনলেস স্টিল বডি এবং ইন্টিগ্রেটেড গাইড রেল কাঠামো চমৎকার বিকৃতি প্রতিরোধ এবং কাঠামোগত অনমনীয়তা প্রদান করে। তেল-মুক্ত কম-ঘর্ষণ সিলিং নকশা গ্রহণ করে, পরিষ্কার কর্মশালা এবং হালকা শিল্প পরিবেশের সাথে সামঞ্জস্যপূর্ণ, 5 মিলিয়নেরও বেশি চক্রের রক্ষণাবেক্ষণ-মুক্ত পরিষেবা জীবন অর্জন করে।
4. উচ্চ ফ্রিকোয়েন্সি মসৃণ অপারেশন
-- প্রিমিয়াম কম-ঘর্ষণ সিলিং এবং উচ্চ-নির্ভুল বল গাইড রেল অতি-মসৃণ চলাচল নিশ্চিত করে। অপারেটিং গতির রেঞ্জ 50 থেকে 500mm/s পর্যন্ত, 350cpm এর উপরে স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি সাইকেল চালানোকে সমর্থন করে তোতলানো বা ঝাঁকুনি ছাড়াই, দীর্ঘমেয়াদী শর্ট-স্ট্রোকের পুনরাবৃত্তিমূলক অবস্থানের কাজের জন্য আদর্শ।
5. নমনীয় মাল্টি-সিন ইনস্টলেশন অভিযোজন
-- নির্ভুল পজিশনিং পিন হোল সহ উপরের, নীচে এবং পাশে তিন-পার্শ্বযুক্ত মাউন্টিং সমর্থন করে। সিমেট্রিক এয়ার পোর্ট স্ট্রাকচার সাইটে বাম/ডান পাইপিং ইন্টারচেঞ্জেবিলিটি সক্ষম করে, সম্পূর্ণ দিকনির্দেশক সীমাবদ্ধতা ভঙ্গ করে এবং বিভিন্ন সরঞ্জামের কাঠামোগত ডিজাইনের সাথে খাপ খাইয়ে নেয়।
1. মাউন্ট পদ্ধতি
-- শীর্ষ মাউন্ট: নির্ভুল পজিশনিং পিন হোল সহ গর্তের মাধ্যমে স্থির করা হয়েছে, ওয়ার্কপিস শীর্ষ ইনস্টলেশনের জন্য উপযুক্ত এবং উচ্চ-নির্ভুল অবস্থানের পরিস্থিতি শূন্য স্থানচ্যুতি প্রয়োজন।
-- নীচে মাউন্ট: স্ট্যান্ডার্ড সরঞ্জাম পৃষ্ঠ সমাবেশ এবং নির্দিষ্ট রৈখিক ড্রাইভিং জন্য প্রযোজ্য, স্থিতিশীল এবং নির্ভরযোগ্য গঠন সঙ্গে নীচে থ্রেডেড গর্ত মাধ্যমে স্থির.
-- সাইড মাউন্টিং: পার্শ্ব থ্রেডেড গর্ত মাধ্যমে স্থির, সীমিত উল্লম্ব স্থান এবং একাধিক স্লাইড ইউনিট ঘন সমান্তরাল বিন্যাস সঙ্গে সরঞ্জাম জন্য উপযুক্ত.
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C ইলেকট্রনিক্স: চিপ মাউন্টিং এবং বন্ডিং, লেন্স মডিউল ফোকাসিং, মাইক্রো কম্পোনেন্ট আল্ট্রা-প্রিসিশন পজিশনিং, প্রোব সাইকেল টেস্টিং
-- অপটিক্যাল যন্ত্রপাতি: সিসিডি ক্যামেরার নির্ভুলতা মুভমেন্ট, অপটিক্যাল লেন্স ফাইন ক্যালিব্রেশন, লেজার পজিশনিং, উচ্চ-নির্ভুলতা সনাক্তকরণ প্ল্যাটফর্ম ড্রাইভিং
-- মাইক্রো যথার্থ সমাবেশ: ক্ষুদ্র স্বয়ংক্রিয় স্ক্রু লকিং, টার্মিনাল ক্রিমিং, নির্ভুল উপাদান সন্নিবেশ, উচ্চ-নির্ভুল জিগ ড্রাইভিং
-- চিকিৎসা সরঞ্জাম: মাইক্রো পাম্প নির্ভুলতা নিয়ন্ত্রণ, ক্ষুদ্রাকার ভালভ সুনির্দিষ্ট সুইচিং, ছোট যন্ত্র টেলিস্কোপিক অবস্থান
|
তুলনা আইটেম |
MXP (অতি উচ্চ নির্ভুলতা) |
MXJ (উচ্চ নির্ভুলতা) |
MXQ (স্ট্যান্ডার্ড নির্ভুলতা) |
|
বোর রেঞ্জ (মিমি) |
6/8/10/12/16 |
4.5/6/8/12/16 |
৬/৮/১২/১৬/২০ |
|
ভ্রমণ সমান্তরালতা |
0.004 মিমি (আল্ট্রা-হাই) |
0.005 মিমি (উচ্চ) |
0.01 মিমি (মাঝারি) |
|
ঘূর্ণনগত নির্ভুলতা |
±0.03° / ±0.04° |
±0.05° |
±0.1° |
|
শরীরের প্রস্থ (φ10) |
20 মিমি (আল্ট্রা-ন্যারো) |
24 মিমি (সংকীর্ণ) |
30 মিমি (স্ট্যান্ডার্ড) |
|
পাইপিং দিকনির্দেশ |
পার্শ্বীয় / অক্ষীয় (দ্বৈত-দিক) |
একক দিক |
একক দিক |
|
মূল্য স্তর |
উচ্চ (প্রিমিয়াম যথার্থ গ্রেড) |
মাঝারি (ব্যয়-কার্যকর গ্রেড) |
মাঝারি (সাধারণ উদ্দেশ্য গ্রেড) |
|
সেরা অ্যাপ্লিকেশন |
অতি-উচ্চ নির্ভুলতা প্রক্রিয়াকরণ, অপটিক্যাল সনাক্তকরণ, অতি-সীমাবদ্ধ ঘন স্থান |
যথার্থ অবস্থান, 3C সমাবেশ, উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক অপারেশন |
সাধারণ অটোমেশন, মাঝারি লোড, দীর্ঘ-স্ট্রোক ড্রাইভিং |
1. লোড দ্বারা বোর নির্বাচন
-- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg। স্থিতিশীল নির্ভুল অপারেশন নিশ্চিত করতে 50% লোড নিরাপত্তা মার্জিনের কম রিজার্ভ করুন।
2. স্ট্রোক নিশ্চিতকরণ স্ট্যান্ডার্ড স্ট্রোক পরিসীমা: 5~30 মিমি। উচ্চতর অবস্থান নির্ভুলতা এবং কর্মক্ষম স্থিতিশীলতা বজায় রাখতে উচ্চ-ফ্রিকোয়েন্সি কাজের অবস্থার জন্য ছোট স্ট্রোকগুলিকে (5~20mm) অগ্রাধিকার দিন।
3. কনফিগারেশন ম্যাচিং
-- অবস্থান পর্যবেক্ষণ: রিয়েল-টাইম দ্বিমুখী স্ট্রোক অবস্থান প্রতিক্রিয়ার জন্য 2 M9B চৌম্বকীয় সুইচ সজ্জিত করুন।
-- যথার্থ সীমাবদ্ধতা এবং বাফারিং: 0~5 মিমি সামঞ্জস্যযোগ্য সুনির্দিষ্ট অবস্থানের জন্য ডুয়াল-এন্ড মেটাল লিমিট (B) নির্বাচন করুন; উচ্চ-ফ্রিকোয়েন্সি প্রভাব কমাতে φ8 এবং তার উপরে মডেলের জন্য হাইড্রোলিক বাফার বেছে নিন।
-- পাইপিং অভিযোজন: অতি-সংকীর্ণ স্থান বিন্যাসের জন্য অক্ষীয় পাইপিং এবং প্রচলিত স্ট্যান্ডার্ড ইনস্টলেশন পরিস্থিতিগুলির জন্য পার্শ্বীয় পাইপিং গ্রহণ করুন।
SOLH MXP সিরিজের অতি-উচ্চ নির্ভুলতা বায়ুসংক্রান্ত স্লাইড টেবিলের বৈশিষ্ট্যগুলি 0.004mm অতি-নিম্ন সমান্তরালতা, ন্যূনতম ঘূর্ণন ত্রুটি, অন্তর্নির্মিত ইন্টিগ্রেটেড গাইড রেল, দ্বৈত-দিক পরিবর্তনযোগ্য পাইপিং এবং ঐচ্ছিক হাইড্রোলিক বাফার, প্রিমিয়াম মাইক্রোড্রিডিকাল ডিটেকশনের জন্য প্রিমিয়াম হাইড্রোলিক স্টেজ হিসাবে পরিবেশন করা। অতি-নির্ভুলতা 3C সমাবেশ এবং উচ্চ-শেষ মেডিকেল অটোমেশন সরঞ্জাম।
