ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

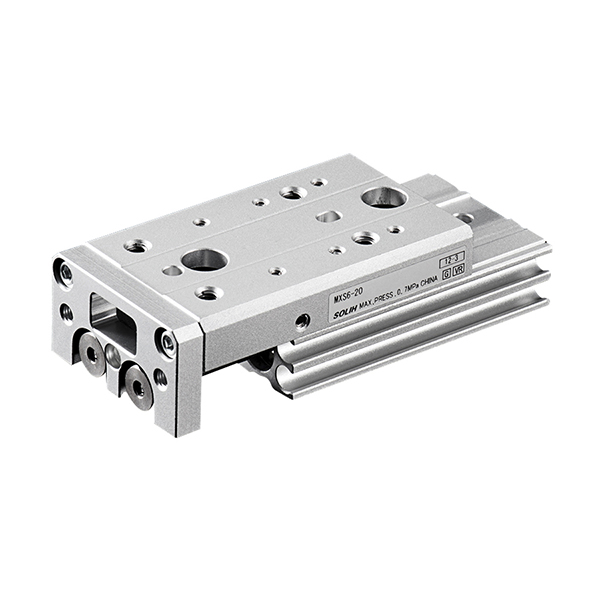

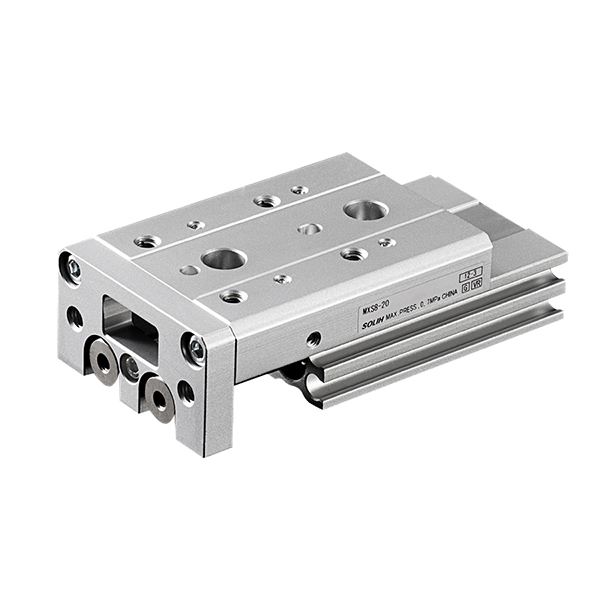

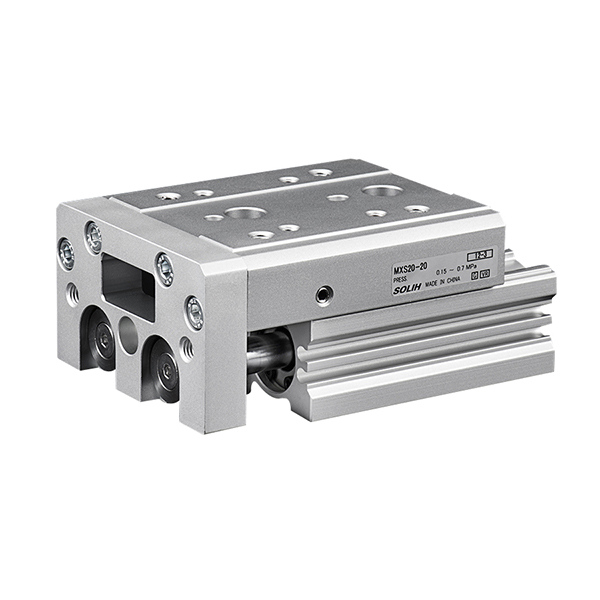

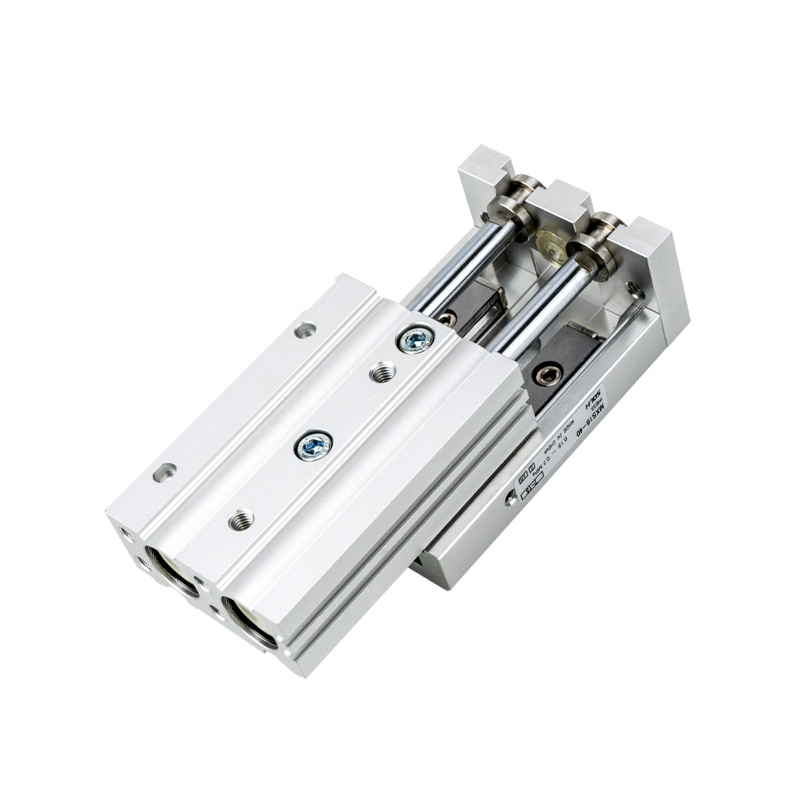

SOLH MXS সিরিজটি একটি উচ্চ-অনমনীয়তা, উচ্চ-নির্ভুলতা সমন্বিত বায়ুসংক্রান্ত স্লাইড টেবিল যা ডুয়াল-পিস্টন ড্রাইভিং কাঠামো এবং পেশাদার ক্রস রোলার গাইড রেল দিয়ে সজ্জিত। অতি-পাতলা কমপ্যাক্ট বডি, জিরো-ক্লিয়ারেন্স প্রিলোডেড গাইড সিস্টেম এবং দ্বিগুণ আউটপুট থ্রাস্ট বৈশিষ্ট্যযুক্ত, এটি ±0.01 মিমি পর্যন্ত পুনরাবৃত্তি নির্ভুলতার সাথে অতি-স্থিতিশীল রৈখিক গতি সরবরাহ করে। অল-ইন-ওয়ান ইন্টিগ্রেটেড ডিজাইন প্রথাগত বিভক্ত সিলিন্ডার + বাহ্যিক গাইড সংমিশ্রণের তুলনায় সরঞ্জামের পরিমাণকে ব্যাপকভাবে হ্রাস করে। এটি ব্যাপকভাবে স্পষ্টতা রৈখিক স্থানান্তর, প্রান্তিককরণ সমাবেশ, ইলেকট্রনিক এবং সেমিকন্ডাক্টর টুলিং-এ প্রয়োগ করা হয়, যা প্রচলিত রৈখিক ড্রাইভিং সমাধানগুলির জন্য সর্বোত্তম আপগ্রেড প্রতিস্থাপন হিসাবে পরিবেশন করে।
-- ডুয়াল-পিস্টন ড্রাইভিং সিস্টেম: ডবল-অভিনয় ডুয়াল-পিস্টন গঠন গ্রহণ করে, একই বোর আকারের সাথে একক-সিলিন্ডার স্লাইডের দ্বিগুণ থ্রাস্ট প্রদান করে। এটি অত্যন্ত সিঙ্ক্রোনাস অপারেশন নিশ্চিত করে এবং উচ্চ-ফ্রিকোয়েন্সি আন্দোলনের সময় কার্যকরভাবে গতির বিচ্যুতি এবং দোলনা দূর করে।
-- প্রিমিয়াম ক্রস রোলার গাইড রেল: বিল্ট-ইন প্রিলোড ডিজাইন, শূন্য চলমান ক্লিয়ারেন্স, চমৎকার কাঠামোগত অনমনীয়তা এবং রেডিয়াল লোড এবং ঘূর্ণন সঁচারক বল বিক্ষেপণ শক্তিশালী প্রতিরোধের সঙ্গে উচ্চ নির্ভুলতা ক্রস রোলার গাইড। এটি দীর্ঘমেয়াদী চক্রীয় অপারেশনের জন্য ±0.01 মিমি অতি-উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা বজায় রাখে।
-- ইন্টিগ্রেটেড অল-ইন-ওয়ান ডিজাইন: সিলিন্ডার এবং স্লাইড টেবিল একটি একক হিসাবে পুরোপুরি একত্রিত, বিভক্ত-টাইপ কাঠামোর তুলনায় সামগ্রিক ইনস্টলেশন ভলিউম 30%~50% হ্রাস করে৷ এটি ইনস্টলেশনের সময় ম্যানুয়াল সারিবদ্ধকরণের প্রয়োজন নেই, যা সমাবেশের দক্ষতা এবং কাঠামোগত সামঞ্জস্যকে ব্যাপকভাবে উন্নত করে।
-- নমনীয় তিন-পার্শ্বযুক্ত মাউন্টিং: প্রিসেট নির্ভুল পজিশনিং পিন হোল সহ নীচে, পাশে এবং অক্ষীয় তিন-দিক ইনস্টলেশন সমর্থন করে। এটি ডাইরেক্ট স্ট্যাকিং ইন্সটলেশন এবং সাইড ফিক্সড মাউন্টিং সমর্থন করে, বৈচিত্র্যময় কমপ্যাক্ট ইকুইপমেন্ট লেআউট চাহিদার সাথে খাপ খাইয়ে নেয়।
-- অন্তর্নির্মিত সেন্সর অভিযোজন: D-M9□ এবং A93 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ শরীরের উপর সংরক্ষিত এমবেডেড খাঁজ সহ স্ট্যান্ডার্ড অভ্যন্তরীণ চৌম্বকীয় রিং দিয়ে সজ্জিত। ফ্লাশ-মাউন্ট করা নকশা কাঠামোগত হস্তক্ষেপ এড়ায় এবং সঠিক স্ট্রোক অবস্থান প্রতিক্রিয়া নিশ্চিত করে।

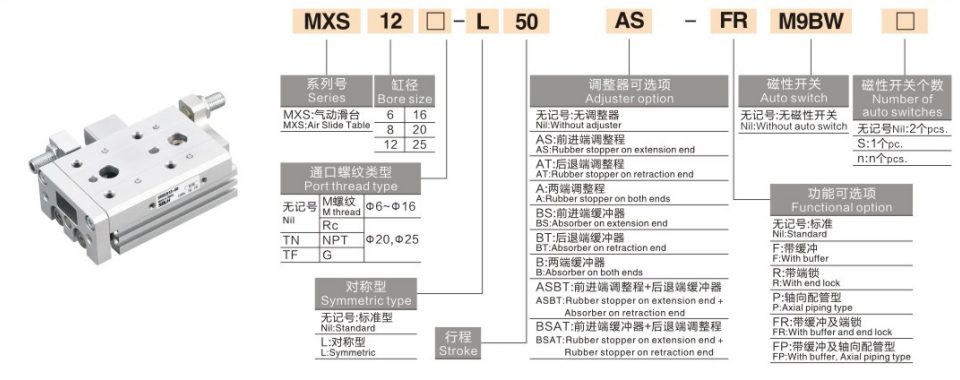

1. মডেলের উদাহরণ: MXS16-50AS-M9BW
|
অবস্থান |
কোড |
স্পেসিফিকেশন বর্ণনা |
|
1 |
MXS |
সিরিজ কোড: ক্রস রোলার গাইড ডুয়াল-সিলিন্ডার স্লাইড টেবিল |
|
2 |
6/8/12/16/20/25 |
বোরের আকার (মিমি) |
|
3 |
10/20/30/40/50/75/100/125/150 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
|
4 |
খালি/AS/AT/A |
স্ট্রোক সামঞ্জস্য: খালি = কোন সমন্বয় নেই; AS=সামনের প্রান্ত 0~5mm সমন্বয়; AT=পিছন প্রান্ত 0~5mm সমন্বয়; A=দ্বৈত-শেষ 0~5 মিমি সমন্বয় |
|
5 |
M9B/M9N/A93 + W/L |
চৌম্বক সুইচ: M9B(NPN)/M9N(PNP)/A93; তারের দৈর্ঘ্য: W=1m/L=3m |
|
6 |
FR/B/BS/BT |
ঐচ্ছিক প্রত্যয়: FR=অক্ষীয় পাইপিং; বি = ডুয়াল-এন্ড রাবার বাফার; BS/BT = একক-এন্ড বাফার |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- MXS20-75A-FR-M9NL: বোর 20mm, স্ট্রোক 75mm, ডুয়াল-এন্ড স্ট্রোক অ্যাডজাস্টমেন্ট, অক্ষীয় পাইপিং, 3m তারের দৈর্ঘ্য সহ PNP চৌম্বকীয় সুইচ
|
প্যারামিটার আইটেম |
প্রযুক্তিগত তথ্য |
|
বোর সাইজ রেঞ্জ |
6 / 8 / 12 / 16 / 20 / 25 মিমি |
|
স্ট্যান্ডার্ড স্ট্রোক রেঞ্জ |
10 ~ 150 মিমি (বোরের আকারের সাথে বৃদ্ধি) |
|
অপারেশন মোড |
দ্বৈত অভিনয় |
|
কাজের চাপ পরিসীমা |
0.15~0.7 MPa (অনুকূল: 0.5 MPa) |
|
প্রমাণ চাপ |
1.05 MPa |
|
পরিবেষ্টিত তাপমাত্রা |
-10℃ ~ +60℃ (নন-ফ্রিজিং) |
|
পজিশনিং নির্ভুলতা পুনরাবৃত্তি করুন |
±0.01 মিমি |
|
সর্বোচ্চ অপারেটিং গতি |
50~500 মিমি/সেকেন্ড |
|
বাফার মোড |
স্ট্যান্ডার্ড রাবার বাফার; ঐচ্ছিক জলবাহী বাফার |
|
এয়ার পোর্ট সাইজ |
M3×0.5 (φ6/φ8); M5×0.8 (φ12~φ25) |
|
তৈলাক্তকরণ মোড |
তেল-মুক্ত অপারেশন |
|
মাউন্টিং পদ্ধতি |
পজিশনিং পিনের গর্ত সহ নীচে / পার্শ্ব / অক্ষীয় তিন-পার্শ্বযুক্ত ফিক্সিং |
দ্রষ্টব্য: দীর্ঘ স্ট্রোক এবং উচ্চ গতির সাথে লোড ক্ষমতা হ্রাস পায়; নিরাপত্তা ফ্যাক্টর ≥2; উল্লম্ব লোডের জন্য অনুমোদিত টর্ক যাচাইকরণ প্রয়োজন
|
বোর (মিমি) |
মডেল |
তাত্ত্বিক জোর (N) |
সর্বোচ্চ অনুভূমিক লোড (কেজি) |
সর্বোচ্চ উল্লম্ব লোড (কেজি) |
ওজন (কেজি) |
|
6 |
MXS6 |
12 |
0.6 |
0.3 |
0.12 |
|
8 |
MXS8 |
22 |
1.1 |
0.5 |
0.20 |
|
12 |
MXS12 |
40 |
2.0 |
1.0 |
0.35 |
|
16 |
MXS16 |
70 |
3.5 |
1.8 |
0.57 |
|
20 |
MXS20 |
110 |
5.5 |
2.8 |
0.95 |
|
25 |
MXS25 |
170 |
8.5 |
4.3 |
1.60 |
1. MXS সিরিজের জন্য অগ্রাধিকার অ্যাপ্লিকেশন পরিস্থিতি
-- অতি উচ্চ নির্ভুলতা অবস্থান এবং স্থানান্তর: ইলেকট্রনিক উপাদান, টার্মিনাল, অপটিক্যাল লেন্স এবং কড়া ±0.01 মিমি অবস্থানের প্রয়োজনীয়তা সহ ক্ষুদ্রাকৃতি মডিউলগুলির সুনির্দিষ্ট রৈখিক স্থানান্তর এবং প্রান্তিককরণের জন্য আদর্শ।
-- স্পেস-লিমিটেড কমপ্যাক্ট ইকুইপমেন্ট: অতি-পাতলা সমন্বিত কাঠামো সাধারণ স্লাইড টেবিলের তুলনায় 30% দ্বারা সরঞ্জামের উচ্চতা হ্রাস করে, পুরোপুরি ফিট করা ক্ষুদ্রাকৃতির এবং অত্যন্ত কমপ্যাক্ট স্বয়ংক্রিয় স্টেশন।
-- উচ্চ অনমনীয়তা এবং এন্টি-ডিফ্লেকশন কাজের শর্ত: ক্রস রোলার গাইড ডিজাইন চমৎকার ঘূর্ণন সঁচারক বল প্রতিরোধ এবং অদ্ভুত লোড সহনশীলতা প্রদান করে, রোবট Z-অক্ষ ড্রাইভিং এবং জটিল বল অবস্থার সাথে উচ্চ-নির্ভুল সমাবেশ স্টেশনগুলির জন্য উপযুক্ত।
-- উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক সাইক্লিক অপারেশন: 10-50mm ছোট স্ট্রোকের মধ্যে দীর্ঘ-মেয়াদী উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য স্থিতিশীল, অফসেট বা ঝাঁকুনি ছাড়াই সামঞ্জস্যপূর্ণ নির্ভুলতা বজায় রাখা।
-- কাঠামোগত সরলীকরণ এবং খরচ হ্রাস: ইন্টিগ্রেটেড সিলিন্ডার এবং গাইড কাঠামো সম্পূর্ণরূপে ঐতিহ্যগত বিভক্ত "সিলিন্ডার + বাহ্যিক গাইড" সংমিশ্রণকে প্রতিস্থাপন করে, যান্ত্রিক নকশাকে সরল করে এবং সমাবেশ এবং রক্ষণাবেক্ষণের খরচ কমায়।
-- বোর সাইজ নির্বাচন: ওয়ার্কপিস ওজন এবং ইনস্টলেশন মোড অনুযায়ী বোর আকার মেলে। স্থিতিশীল অপারেশন নিশ্চিত করতে রেটেড মানের 50% এর মধ্যে অনুভূমিক লোড এবং রেটেড মানের 25% এর মধ্যে উল্লম্ব লোড নিয়ন্ত্রণ করুন।
-- স্ট্রোক নির্বাচন: মডেল নির্বাচনের সময় 5~10mm স্ট্রোক মার্জিন রিজার্ভ করুন। সুনির্দিষ্ট স্ট্রোক ট্রিমিং প্রয়োজন হলে AS/AT/A স্ট্রোক অ্যাডজাস্টার (0~5 মিমি ফাইন অ্যাডজাস্টমেন্ট) বেছে নিন।
-- মাউন্ট দিক মিলন: অনুভূমিক উপাদান হ্যান্ডলিং জন্য নীচে মাউন্ট; পার্শ্বীয় স্থির ইনস্টলেশনের জন্য পার্শ্ব মাউন্ট; Z-অক্ষ স্ট্যাকিং এবং মাল্টি-লেয়ার সমাবেশের জন্য অক্ষীয় মাউন্টিং।
-- বাফার কনফিগারেশন অপ্টিমাইজেশান: প্রচলিত অপারেশন জন্য স্ট্যান্ডার্ড রাবার বাফার. হাইড্রোলিক বাফার দিয়ে সজ্জিত করুন যখন অপারেটিং গতি 300mm/s অতিক্রম করে বা টার্মিনাল প্রভাব এবং কম্পন কমাতে লোড ওজন 5kg অতিক্রম করে।
-- অবস্থান সনাক্তকরণ সেটআপ: M9B/M9N চৌম্বকীয় সুইচের সাথে সামঞ্জস্যপূর্ণ। ডুয়াল-সাইড এমবেডেড গ্রুভগুলি প্রসারিত এবং প্রত্যাহার উভয় স্ট্রোকের জন্য সঠিক ইন-প্লেস সিগন্যাল সনাক্তকরণ উপলব্ধি করতে 2টি সুইচের ইনস্টলেশন সমর্থন করে।
SOLH MXS সিরিজের ডুয়াল-সিলিন্ডার বায়ুসংক্রান্ত স্লাইড টেবিল প্রিমিয়াম ক্রস রোলার গাইড এবং সমন্বিত অল-ইন-ওয়ান কাঠামো গ্রহণ করে, দ্বিগুণ থ্রাস্ট, ±0.01 মিমি অতি-উচ্চ নির্ভুলতা, উচ্চতর দৃঢ়তা এবং অ্যান্টি-ডিফ্লেকশন ক্ষমতা, হাই-এন্ড লাইন ড্রাইভিং এবং ইলেক্ট্রোকন ড্রাইভিং অ্যাসেম্বলি, ইলেক্ট্রোকন ড্রাইভিং সলিউশন হিসাবে কাজ করে। উচ্চ-ফ্রিকোয়েন্সি পজিশনিং অটোমেশন।
