আরএম সিরিজ ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার | Airtac কমপ্যাক্ট গাইডেড লং স্ট্রোক টাইপ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

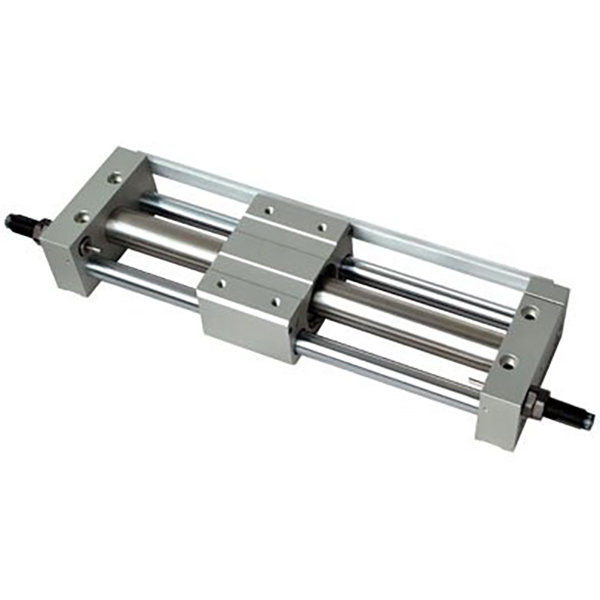

আরএমটি

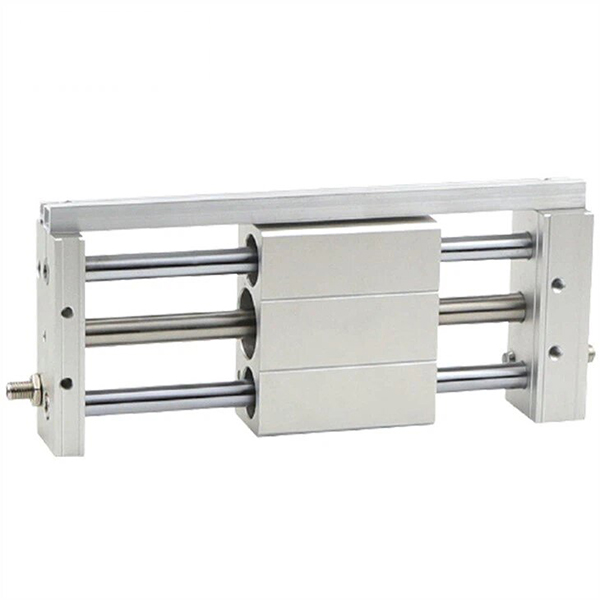

আরএমটিএল

পণ্য ওভারভিউ

     SOLH RM সিরিজ হল একটি মূলধারার Airtac-শৈলীর চৌম্বকীয় কাপলিং রডলেস সিলিন্ডার যা কমপ্যাক্ট, লং-স্ট্রোক এবং গাইডেড লিনিয়ার ড্রাইভিং চাহিদার জন্য ডিজাইন করা হয়েছে। অভ্যন্তরীণ পিস্টন এবং বাহ্যিক স্লাইড টেবিলের মধ্যে অ-যোগাযোগ চৌম্বকীয় সিঙ্ক্রোনাস ট্রান্সমিশন গ্রহণ করে, সম্পূর্ণরূপে আবদ্ধ কাঠামো সম্পূর্ণ শূন্য ফুটো এবং ধুলো-মুক্ত অপারেশন অর্জন করে। বেসিক টাইপ এবং গাইডেড রড টাইপ সহ চারটি কোর মডেল কভার করে, বোরের সাইজ φ10 থেকে φ40mm পর্যন্ত হয় যার সর্বোচ্চ স্ট্রোক 2000mm। অন্তর্নির্মিত গাইডিং, বিস্তৃত তাপমাত্রা অভিযোজনযোগ্যতা এবং উচ্চ ব্যয়ের কার্যকারিতা সমন্বিত, এটি দীর্ঘ-স্ট্রোক লিনিয়ার ট্রান্সফার এবং ক্লিন-স্পেস অটোমেশন পরিস্থিতির জন্য পুরোপুরি উপযুক্ত, যা SMC CY1/CY3 সিরিজের পছন্দের ঘরোয়া বিকল্প হিসাবে পরিবেশন করে।

মূল মডেল শ্রেণীবিভাগ এবং কাঠামোগত বৈশিষ্ট্য

1. সম্পূর্ণ RM পারিবারিক মডেল শ্রেণীবিভাগ

• আরএমS বেসিক টাইপ: বিল্ট-ইন গাইডিং সিস্টেম ছাড়াই আল্ট্রা-মিনিমালিস্ট কাঠামো। ইনস্টলেশনের জন্য বাহ্যিক সমর্থন বন্ধনী এবং রৈখিক গাইড রেল প্রয়োজন। এটি সর্বনিম্ন ব্যয়ের বৈশিষ্ট্যযুক্ত এবং সংরক্ষিত গাইডিং কাঠামো সহ বাজেট-সংবেদনশীল প্রকল্পগুলির জন্য আদর্শ।

• আরএমT স্ট্যান্ডার্ড গাইডেড টাইপ: সমন্বিত গাইডিং ফাংশনের জন্য ডুয়াল গাইড রড এবং স্লাইডিং বিয়ারিং দিয়ে সজ্জিত। এটি বহিরাগত গাইড রেল ছাড়াই পার্শ্বীয় এবং উদ্ভট লোড সহ্য করতে পারে, যা প্রচলিত কাজের অবস্থার জন্য সহজ এবং দ্রুত ইনস্টলেশন সক্ষম করে।

• আরএমTL যথার্থ নির্দেশিত প্রকার: রৈখিক গতি নির্ভুলতা বাড়াতে বর্ধিত উচ্চ-নির্ভুলতা গাইড রড এবং উচ্চ-অনমনীয়তা বিয়ারিং গ্রহণ করে। উচ্চ-নির্ভুলতা স্ট্রোক পজিশনিং এবং মাইক্রো-দূরত্ব স্থানান্তর প্রয়োজনীয়তা পূরণ করে পুনরাবৃত্তি পজিশনিং নির্ভুলতা ±0.1 মিমি পর্যন্ত পৌঁছায়।

• আরএমH হাই-লোড স্লাইড টাইপ: চাঙ্গা স্লাইড রেল এবং উচ্চ-শক্তি গাইড রড কাঠামোর সাথে অপ্টিমাইজ করা, চমৎকার লোড ক্ষমতা এবং বিরোধী-বিক্ষেপ কর্মক্ষমতা সমন্বিত। ভারী-লোড এবং উচ্চ-স্থিতিশীলতা অপারেশন পরিস্থিতির জন্য এটি সরাসরি একটি স্বতন্ত্র স্লাইডিং টেবিল হিসাবে ব্যবহার করা যেতে পারে।

2. মূল কাঠামোগত সুবিধা

• ম্যাগনেটিক কাপলিং ড্রাইভ এবং জিরো-লিকেজ ক্লিন পারফরম্যান্স: অন্তর্নির্মিত উচ্চ-শক্তি চৌম্বক অ্যারে অ যান্ত্রিক সিঙ্ক্রোনাস সংক্রমণ উপলব্ধি. সম্পূর্ণরূপে আবদ্ধ সিলিন্ডার ব্যারেলটি বাহ্যিক পরিবেশ থেকে অভ্যন্তরীণ বায়ু সার্কিটগুলিকে সম্পূর্ণরূপে বিচ্ছিন্ন করে, শূন্য বায়ু ফুটো এবং ধুলো-মুক্ত অপারেশন অর্জন করে। এটি খাদ্য, ইলেকট্রনিক্স এবং মেডিকেল ক্লিন ওয়ার্কশপ অ্যাপ্লিকেশনগুলির জন্য স্বাস্থ্যকর মানগুলি সম্পূর্ণরূপে মেনে চলে।

• রডলেস কমপ্যাক্ট ডিজাইন এবং স্পেস সেভিং: কোন পিস্টন রড এক্সটেনশন কাঠামো ঐতিহ্যগত টাই-রড সিলিন্ডারের তুলনায় 50% দ্বারা ইনস্টলেশন স্থান হ্রাস করে না। এটি স্থিতিশীল রৈখিক অপারেশন বজায় রাখে এমনকি সর্বাধিক 2000 মিমি দীর্ঘ-স্ট্রোকের অবস্থার মধ্যেও নমন না করে, পুরোপুরি কমপ্যাক্ট সরঞ্জাম নকশাকে সমর্থন করে।

• বিচ্ছিন্ন ডাস্টপ্রুফ স্ট্রাকচার এবং এক্সটেন্ডেড সার্ভিস লাইফ: পিস্টন চেম্বার এবং স্লাইড টেবিল সম্পূর্ণরূপে বিচ্ছিন্ন করা হয় যাতে বহিরাগত ধুলো, ময়লা এবং অমেধ্য সিলিন্ডারের অভ্যন্তরে প্রবেশ করা না হয়। অপ্টিমাইজ করা পরিধান-প্রতিরোধী রিং এবং ডাস্টপ্রুফ রিং সংমিশ্রণ কার্যকরভাবে ঘর্ষণ ক্ষতি হ্রাস করে এবং সামগ্রিক পরিষেবা জীবনকে দীর্ঘায়িত করে।

• ইন্টিগ্রেটেড ডুয়াল-গাইড রড ডিজাইন (RMT/RMTL/RMH): স্বয়ংসম্পূর্ণ গাইডিং কাঠামো বাহ্যিক স্লাইড রেলের প্রয়োজনীয়তা দূর করে। এটি কার্যকরভাবে পার্শ্বীয় বল এবং উদ্ভট লোড হস্তক্ষেপ প্রতিরোধ করে, উচ্চ ইনস্টলেশন দক্ষতার সাথে মসৃণ এবং স্থিতিশীল পারস্পরিক গতি নিশ্চিত করে।

• স্থিতিশীল অপারেশনের জন্য মাল্টি-বাফার কনফিগারেশন: স্ট্যান্ডার্ড ফিক্সড ডুয়াল-এন্ড রাবার বাফারগুলি অপারেটিং প্রভাব শোষণ করে এবং চলমান শব্দ কমায়। ঐচ্ছিক সামঞ্জস্যযোগ্য বাফার এবং হাইড্রোলিক বাফারগুলি সর্বোচ্চ 500mm/s গতিতে স্থিতিশীল অপারেশনকে সমর্থন করে, উচ্চ-গতির চক্রীয় চলাচলের সময় অনমনীয় প্রভাব এড়ায়।

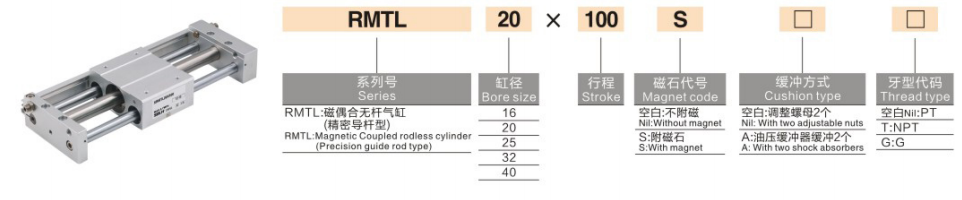

সম্পূর্ণ মডেল কোডিং নিয়ম

1.মডেল উদাহরণ: RMT20-500 | RMS16-300-এস

2.স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

• আরএমS16-300: 16mm বোর, 300mm স্ট্রোক, ম্যাগনেটিক সুইচ ছাড়া মৌলিক নন-গাইডেড টাইপ

• আরএমT20-500-S: 20mm বোর, 500mm স্ট্রোক, ম্যাগনেটিক অ্যাকসেসরি সহ স্ট্যান্ডার্ড গাইডেড টাইপ

• আরএমTL25-800: 25mm বোর, 800mm স্ট্রোক, উচ্চ-নির্ভুল নির্দেশিত প্রকার

কোর টেকনিক্যাল স্পেসিফিকেশন (20℃ স্ট্যান্ডার্ড কন্ডিশন)

1. বেসিক সাধারণ স্পেসিফিকেশন

• অপারেশন মোড: ডাবল-অভিনয় ম্যাগনেটিক কাপলিং অ-যোগাযোগ সিঙ্ক্রোনাস ট্রান্সমিশন

• ওয়ার্কিং ফ্লুইড: ফিল্টার করা সংকুচিত বায়ু (40μm পরিস্রাবণ, তেল-মুক্ত অপারেশন উপলব্ধ)

• পরিবেষ্টিত তাপমাত্রা: -20℃~70℃ (আল্ট্রা-ওয়াইড তাপমাত্রা শিল্প গ্রেড)

• কাজের চাপ পরিসীমা: 0.15~0.7MPa; প্রমাণ চাপ: 1.0MPa

• স্ট্যান্ডার্ড অপারেটিং গতি: 50~500mm/s

• বাফার মোড: স্ট্যান্ডার্ড ডুয়াল-এন্ড ফিক্সড রাবার বাফার; ঐচ্ছিক নিয়মিত বাফার / জলবাহী বাফার

• ম্যাগনেটিক হোল্ডিং ফোর্স: 55~1400N (ধীরে ধীরে বোরের আকারের সাথে বৃদ্ধি পায়)

2. কী পারফরম্যান্স প্যারামিটার চার্ট (@0.5MPa)

মূল কনফিগারেশন এবং নির্বাচন নির্দেশিকা

1. লোড এবং থ্রাস্ট দ্বারা বোর সাইজ নির্বাচন

• φ10~φ16 (মাইক্রো লাইট ডিউটি): লোডের জন্য উপযুক্ত ≤2kg, শর্ট-স্ট্রোক নির্ভুল উপাদান স্থানান্তর এবং ক্ষুদ্র ইলেকট্রনিক অটোমেশন সরঞ্জামে মাইক্রো-পজিশনিং অপারেশনের জন্য নিবেদিত।

• φ20~φ25 (জেনারেল লাইট ডিউটি): সাধারণ স্বয়ংক্রিয় উৎপাদন লাইনে 4~6kg হালকা লোডের সাথে মিলিত, প্রচলিত দীর্ঘ-স্ট্রোক পুশিং এবং টানা অপারেশন (≤1000mm) জন্য আদর্শ।

• φ32~φ40 (মাঝারি শুল্ক): 10 ~ 16 কেজি মাঝারি লোড পরিস্থিতির জন্য প্রযোজ্য, প্যাকেজিং এবং লজিস্টিক অটোমেশন সরঞ্জামগুলিতে লং-স্ট্রোক উপাদান হ্যান্ডলিং এবং উচ্চ-ফ্রিকোয়েন্সি চক্রীয় কাজের অবস্থার সাথে পুরোপুরি অভিযোজিত।

2. মডেল এবং গাইডিং সিস্টেম নির্বাচন

• আরএমS বেসিক টাইপ: বিল্ট ইন গাইডিং ছাড়া অতি- কম খরচে সমাধান। প্রাক-ইনস্টল করা বাহ্যিক রৈখিক গাইড রেল সহ বাজেট-সংবেদনশীল প্রকল্প এবং সরঞ্জামগুলির জন্য উপযুক্ত, যার জন্য ডুয়াল-এন্ড বন্ধনী ফিক্সেশন প্রয়োজন।

• আরএমT স্ট্যান্ডার্ড গাইডেড টাইপ: অল-ইন-ওয়ান ডুয়াল গাইড রড ডিজাইনের সাথে বিল্ট-ইন বিয়ারিং গাইডিং। এটি বাহ্যিক গাইডিং আনুষাঙ্গিক ছাড়াই প্রচলিত পাশ্বর্ীয় লোডগুলিকে প্রতিরোধ করতে পারে, সাধারণ ইনস্টলেশন এবং প্রমিত কাজের অবস্থার জন্য ব্যাপক অভিযোজনযোগ্যতা বৈশিষ্ট্যযুক্ত।

• আরএমTL যথার্থ নির্দেশিত প্রকার: বর্ধিত উচ্চ-নির্ভুল গাইড রডগুলি রৈখিক গতির স্থায়িত্বকে অপ্টিমাইজ করে, ±0.1 মিমি পর্যন্ত পুনরাবৃত্তি অবস্থান নির্ভুলতা অর্জন করে। নির্ভুল অবস্থান, সুনির্দিষ্ট সমাবেশ এবং উচ্চ-রৈখিক-চাহিদা পরিস্থিতির জন্য সেরা পছন্দ।

• আরএমH হাই-লোড স্লাইড টাইপ: চাঙ্গা স্লাইড রেল এবং উচ্চ-শক্তি গাইড রড গঠন ব্যাপকভাবে বিরোধী-বিক্ষেপ ক্ষমতা এবং লোড ক্ষমতা উন্নত. এটি ভারী-লোড দীর্ঘ-স্ট্রোক ড্রাইভিং কাজগুলি সম্পূর্ণ করতে স্বাধীন স্লাইডিং টেবিলগুলি প্রতিস্থাপন করতে পারে।

3. পরিবেশ এবং কার্যকরী কনফিগারেশন নির্বাচন

• ক্লিন এনভায়রনমেন্ট অ্যাপ্লিকেশন: জিরো-লিকেজ এবং ধুলো-মুক্ত নন-কন্টাক্ট ম্যাগনেটিক ট্রান্সমিশন গৌণ দূষণ এড়ায়। RMT এবং RMTL স্ব-নির্দেশিত মডেলগুলি খাদ্য, চিকিৎসা এবং ইলেকট্রনিক পরিষ্কার কর্মশালায় দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের জন্য পছন্দ করা হয়।

• হাই-স্পিড ওয়ার্কিং কন্ডিশন আপগ্রেড: শেষ প্রভাব দূর করতে বাহ্যিক হাইড্রোলিক বাফার দিয়ে সজ্জিত করুন, উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক প্রোডাকশন লাইনের জন্য 500mm/s পর্যন্ত অবিচ্ছিন্ন উচ্চ-গতির অপারেশন সমর্থন করে।

• যথার্থ অবস্থান প্রতিক্রিয়া: যোগ করুন -S চৌম্বকীয় সজ্জিত কনফিগারেশন, D-M9 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, বহু-পয়েন্ট স্ট্রোক অবস্থান এবং স্বয়ংক্রিয় সংযোগ নিয়ন্ত্রণের জন্য রিয়েল-টাইম বৈদ্যুতিক সংকেত প্রতিক্রিয়া উপলব্ধি করে৷

সাধারণ শিল্প প্রয়োগের পরিস্থিতি

• পরিষ্কার রুম ইলেকট্রনিক উপাদান স্থানান্তর: ধুলো-মুক্ত এবং শূন্য-দূষণ চৌম্বকীয় কাপলিং কাঠামোটি সেমিকন্ডাক্টর এবং এলসিডি ধুলো-মুক্ত কর্মশালায় দীর্ঘ-দূরত্বের উপাদান পরিচালনার জন্য ব্যাপকভাবে ব্যবহৃত হয়, কার্যকরভাবে পরিষ্কার উত্পাদন পরিবেশ রক্ষা করে।

• খাদ্য ও ফার্মাসিউটিক্যাল প্যাকেজিং লাইন স্থানচ্যুতি: স্ব-নির্দেশিত সমন্বিত নকশা ইনস্টলেশন এবং দৈনিক রক্ষণাবেক্ষণকে সহজ করে, স্বাস্থ্যকর এবং নির্ভরযোগ্য কর্মক্ষমতা সহ হালকা এবং মাঝারি-শুল্ক প্যাকেজিং সরঞ্জামের দীর্ঘ-স্ট্রোক ওয়ার্কপিস পুশিং এবং টানানোর চাহিদা পূরণ করে।

• স্বয়ংক্রিয় সরঞ্জাম দরজা এবং ঢাল নিয়ন্ত্রণ: রডলেস কমপ্যাক্ট স্ট্রাকচার 50% ইন্সটলেশন স্পেস বাঁচায়, লং-স্ট্রোক ইকুইপমেন্টের প্রতিরক্ষামূলক দরজা, ডাস্ট শিল্ড এবং নিরাপত্তা কভারের স্থিতিশীল খোলার এবং বন্ধ করার জন্য উপযুক্ত।

• লং-স্ট্রোক অ্যাসেম্বলি লাইন যথার্থ পজিশনিং: RMTL উচ্চ-নির্ভুলতা নির্দেশিত মডেল চমৎকার রৈখিকতা এবং পুনরাবৃত্ত অবস্থান নির্ভুলতা নিশ্চিত করে, 1~2m অতি-দীর্ঘ-দূরত্বের সুনির্দিষ্ট অবস্থান এবং উত্পাদন লাইনের চক্রাকার পরিবহণের প্রয়োজনীয়তা পূরণ করে।

• কমপ্যাক্ট যন্ত্রপাতি সংস্কার এবং স্থান সংরক্ষণ: এটি লং-স্ট্রোক (>500 মিমি) পরিস্থিতিতে প্রথাগত টাই-রড সিলিন্ডারগুলির জন্য একটি আদর্শ প্রতিস্থাপন হিসাবে কাজ করে, সরঞ্জাম বিন্যাসকে ব্যাপকভাবে অপ্টিমাইজ করে এবং কমপ্যাক্ট স্বয়ংক্রিয় সরঞ্জামের নকশা উপলব্ধি করে।

আরএম সিরিজ বনাম CY1 / CY3 সিরিজের কোর প্যারামিটার তুলনা

তিন-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

1. বোর সাইজ কনফার্মেশন: একটি নিরাপত্তা ফ্যাক্টর ≥2 সহ প্রকৃত লোড ওজনের উপর ভিত্তি করে প্রয়োজনীয় থ্রাস্ট গণনা করুন। প্রস্তাবিত নিয়ম: ≤2 কেজি → φ16; 4~6kg → φ25; 10~16kg → φ40।

2. মডেল টাইপ নিশ্চিতকরণ: অতি-লো বাজেটের জন্য RMS বেছে নিন; স্ট্যান্ডার্ড সাধারণ কাজের অবস্থার জন্য RMT; উচ্চ-নির্ভুল অবস্থানের চাহিদার জন্য RMTL; হেভি-লোড এবং অ্যান্টি-ডিফ্লেকশন পরিস্থিতির জন্য RMH।

3. স্ট্রোক স্পেসিফিকেশন নিশ্চিতকরণ: প্রচলিত ব্যবহারের জন্য আদর্শ 50~1000mm স্ট্রোক নির্বাচন করুন; মাঝারি-দীর্ঘ দূরত্বের ড্রাইভিং চাহিদার জন্য ঐচ্ছিক বর্ধিত স্ট্রোক 2000 মিমি পর্যন্ত।

এক বাক্যের সারাংশ

     SOLH RM সিরিজের Airtac-শৈলীর চৌম্বকীয় কাপলিং রডলেস সিলিন্ডার বৈচিত্রপূর্ণ স্ব-নির্দেশিত কাঠামো, অতি-প্রশস্ত তাপমাত্রা অভিযোজনযোগ্যতা এবং শূন্য-লিকেজ ক্লিন পারফরম্যান্সকে একীভূত করে, মাঝারি বাজেটের স্বয়ংক্রিয় সরঞ্জামগুলির জন্য উচ্চ খরচ-পারফরম্যান্স গার্হস্থ্য লং-স্ট্রোক লিনিয়ার ড্রাইভিং সমাধান হিসাবে পরিবেশন করে।
