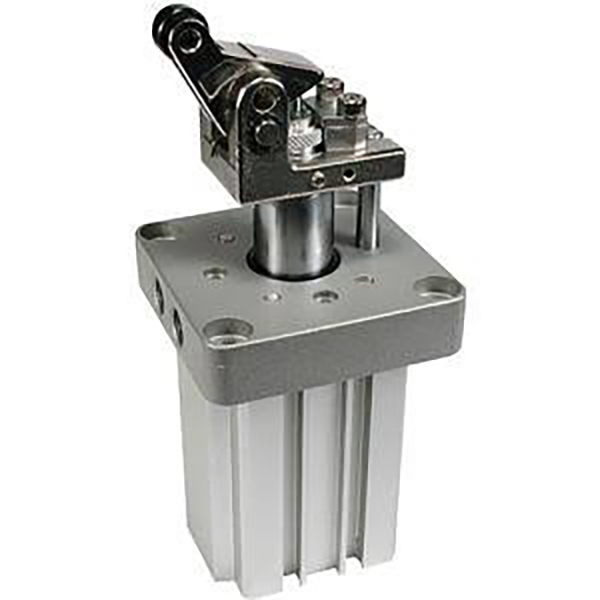

RS2H সিরিজ হেভি-ডিউটি ​​স্টপার সিলিন্ডার | সামঞ্জস্যযোগ্য হাইড্রোলিক বাফার লিভার স্টপ সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত সুবিধা

     SOLH RS2H সিরিজ হল একটি নতুন প্রজন্মের হেভি-ডিউটি ​​লিভার-টাইপ স্টপার সিলিন্ডার, পেশাদারভাবে ভারী-লোড কনভেয়ার লাইন পজিশনিং এবং সীমিত করার জন্য ডিজাইন করা হয়েছে। φ50/63/80mm বড় বোর আকারে উপলব্ধ, এতে অতি-উচ্চ স্টপিং ফোর্স, অ্যাডজাস্টেবল হাইড্রোলিক বাফার, লাইটওয়েট কমপ্যাক্ট স্ট্রাকচার এবং উচ্চতর প্রভাব প্রতিরোধের বৈশিষ্ট্য রয়েছে। 50-500 কেজি ভারী প্যালেট এবং টুলিং প্লেটের জন্য বিশেষভাবে প্রযোজ্য, এটি ভারী-শুল্ক স্বয়ংক্রিয় পরিবাহক লাইনের জন্য মূল স্টপিং উপাদান হিসাবে কাজ করে, ওয়ার্কপিস স্টপিং, স্থানান্তর অবস্থান এবং স্টেশন সীমিত পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।

  1.1 আপগ্রেডেড হেভি-ডিউটি ​​পারফরম্যান্স

     প্রথাগত RS1H সিরিজের আপগ্রেড প্রতিস্থাপন হিসাবে, RS2H স্টপিং ফোর্সে 30% এর বেশি বৃদ্ধি অর্জন করে। একটি সম্মিলিত লিভার ফোর্স অ্যামপ্লিফিকেশন এবং হাইড্রোলিক বাফার স্ট্রাকচার অবলম্বন করে, এটি উচ্চ-ফ্রিকোয়েন্সি ইমপ্যাক্ট লোড সহ্য করে এবং 50 কেজি থেকে 500 কেজি পর্যন্ত ভারী ওয়ার্কপিসকে স্থিরভাবে সীমাবদ্ধ করে, অপর্যাপ্ত বল এবং ভারী-লোড সাইক্লিক অপারেশনের অধীনে পুরানো মডেলগুলির সহজ ব্যর্থতার সমস্যাগুলি সমাধান করে।

  1.2 কমপ্যাক্ট এবং লাইটওয়েট অপ্টিমাইজেশান

     RS1H সিরিজের সাথে তুলনা করে, φ63-30 স্ট্রোক মডেল সামগ্রিক ওজন 22% কমায় এবং মোট দৈর্ঘ্য 9mm কম করে। অপ্টিমাইজড ইন্টিগ্রেটেড স্ট্রাকচার সামগ্রিক কাঠামোগত অনমনীয়তা উন্নত করার সময়, ছোট আকার, হালকা ওজন এবং উচ্চ স্থিতিশীলতা উপলব্ধি করার সময় ইনস্টলেশনের স্থান সংরক্ষণ করে।

  1.3 কোর অ্যাডজাস্টেবল হাইড্রোলিক বাফার

     মান হিসাবে অন্তর্নির্মিত নিয়মিত জলবাহী বাফার. ব্যবহারকারীরা অবাধে বিভিন্ন ওজন এবং পরিবাহিত গতির ওয়ার্কপিসের সাথে খাপ খাইয়ে নিতে ঘূর্ণায়মান সমন্বয় ডিস্কের মাধ্যমে স্যাঁতসেঁতে প্রতিরোধের সামঞ্জস্য করতে পারে। M4 সেট স্ক্রু আলগা করে বাফারটি টুল-মুক্ত দ্রুত প্রতিস্থাপন সমর্থন করে, সাইটের রক্ষণাবেক্ষণের দক্ষতাকে ব্যাপকভাবে উন্নত করে এবং ডাউনটাইম হ্রাস করে।

  1.4 হাই-রিজিডিটি লিভার এবং ডুয়াল রোলার ডিজাইন

     উচ্চ-শক্তির লিভারটি একটি উন্নত অভ্যন্তরীণ বাফার কাঠামোর সাথে সজ্জিত। দুটি বেলন উপাদান বিকল্প উপলব্ধ: রজন (L) এবং কার্বন ইস্পাত (M), পরিধান প্রতিরোধের এবং বিরোধী ক্র্যাকিং কর্মক্ষমতা সমন্বিত. বর্ধিত রোলার ব্যাস মসৃণ ঘূর্ণায়মান অপারেশন এবং শক্তিশালী অ্যান্টি-ডিফ্লেকশন ক্ষমতা নিশ্চিত করে, কার্যকরভাবে ভারী-লোড বন্ধ করার সময় জ্যামিং এবং উদ্ভট লোডের ক্ষতি এড়ায়।

 1.5 সম্পূর্ণরূপে বিনিময়যোগ্য এবং বৈচিত্রপূর্ণ কনফিগারেশন

     ইনস্টলেশনের মাত্রাগুলি ঐতিহ্যগত RS1H সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য, ফিক্সচার ফ্রেমগুলি পরিবর্তন না করে সরাসরি প্রতিস্থাপন এবং আপগ্রেড সমর্থন করে। ঐচ্ছিক বর্ধিত ফাংশনগুলির মধ্যে রয়েছে অ্যান্টি-রিবাউন্ড লকিং মেকানিজম, ম্যানুয়াল রিলিজ আনলক এবং লিভার সনাক্তকরণ সুইচ, জটিল ভারী-লোড কাজের অবস্থার নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণ করে।

  1.6 তেল-মুক্ত এবং দীর্ঘ পরিষেবা জীবন কাঠামো

     ঐচ্ছিক ডাবল-অভিনয়, স্প্রিং-লোডেড ডবল-অভিনয় এবং একক-অভিনয় মোডগুলি বিভিন্ন অপারেশনাল চাহিদাগুলিকে কভার করে। হার্ড ক্রোম-প্লেটেড পিস্টন রড এবং হার্ড অ্যানোডাইজড সিলিন্ডার বডি চমৎকার পরিধান প্রতিরোধ এবং প্রভাব প্রতিরোধের প্রদান করে। তেল-মুক্ত অপারেশন ডিজাইন পরিষ্কার পরিবেশ এবং ওয়েল্ডিং স্প্ল্যাশ-প্রুফ কাজের অবস্থার সাথে কম রক্ষণাবেক্ষণের খরচ এবং দীর্ঘ পরিষেবা জীবনের সাথে খাপ খায়।

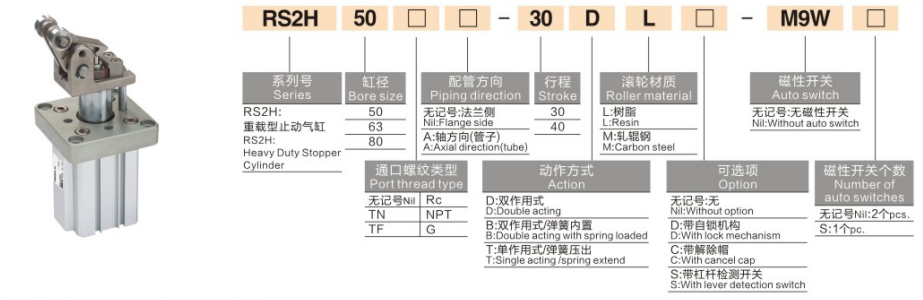

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল উদাহরণ: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

    • জেনারেল হেভি-ডিউটি ​​মডেল: RS2H63-30LD-M9BW (φ63 বোর, 30mm স্ট্রোক, রজন রোলার, ডাবল-অ্যাক্টিং, M9BW ম্যাগনেটিক সুইচ সহ)

    • উচ্চ-নিরাপত্তা লকিং মডেল: RS2H80-40TM-XC102 (φ80 বোর, 40mm স্ট্রোক, কার্বন স্টিল রোলার, একক-অভিনয়, অ্যান্টি-রিবাউন্ড লকিং মেকানিজম সহ)

3. সাধারণ প্রযুক্তিগত পরামিতি (20℃, 0.5MPa স্ট্যান্ডার্ড কন্ডিশন)

  3.1 মৌলিক স্পেসিফিকেশন

     • অপারেশন মোড: ডাবল-অভিনয়, বসন্ত-লোড ডবল-অভিনয়, বসন্ত প্রসারিত একক-অভিনয়

     • কাজের চাপ পরিসীমা: 0.05~1.0MPa; প্রুফ প্রেসার: 1.5MPa

     • পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত পরিবেশ)

     • বাফার সিস্টেম: স্ট্যান্ডার্ড অন্তর্নির্মিত সামঞ্জস্যযোগ্য হাইড্রোলিক বাফার + ডুয়াল-এন্ড রাবার বাফার

     • তৈলাক্তকরণ মোড: তেল-মুক্ত অপারেশন

     • ইনস্টলেশন পদ্ধতি: স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাউন্ট, 4-পার্শ্বের চৌম্বকীয় সুইচ মাউন্ট উপলব্ধ

  3.2 স্ট্যান্ডার্ড বোর এবং স্ট্রোক সমন্বয়

  3.3 তাত্ত্বিক স্টপিং ফোর্স (ইউনিট: kN @0.5MPa, লিভার আউটপুট)

  3.4 পণ্যের ওজন তুলনা (ইউনিট: কেজি @ স্ট্যান্ডার্ড স্ট্রোক)

4. মূল কনফিগারেশন এবং নির্বাচন নির্দেশিকা

 4.1 রোলার উপাদান নির্বাচন

     • রজন রোলার (L): কম শব্দ এবং তৃণশয্যা পৃষ্ঠতল বিরোধী স্ক্র্যাচ. হালকা/মাঝারি লোড (50-200kg) এবং উচ্চ-গতির অপারেশন (≤0.5m/s) পরিস্থিতির জন্য আদর্শ, স্থিতিশীল স্টপিং নিশ্চিত করার সময় ওয়ার্কপিসগুলিকে রক্ষা করে।

     • কার্বন ইস্পাত রোলার (M): অতি উচ্চ পরিধান প্রতিরোধের এবং শক্তিশালী প্রভাব প্রতিরোধের. ভারী ভার (200-500kg), উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং (≥1000 বার/দিন) এবং দীর্ঘ পরিষেবা জীবন সহ কঠোর শিল্প কাজের অবস্থার জন্য উপযুক্ত।

  4.2 অপারেশন মোড নির্বাচন

     • দ্বৈত-অভিনয় (D): দ্বিমুখী নিয়ন্ত্রণযোগ্য ক্ল্যাম্পিং এবং সর্বোচ্চ স্টপিং ফোর্স সহ মুক্তি। ভারী-লোড এবং উচ্চ-ফ্রিকোয়েন্সি শুরু-স্টপ কাজের অবস্থার জন্য অপ্টিমাইজ করা হয়েছে।

     • স্প্রিং-লোডেড ডাবল-অ্যাক্টিং (B): শক্তি ব্যর্থতার উপর স্বয়ংক্রিয় মুক্তি, অগ্রাধিকার সরঞ্জাম এবং কর্মীদের নিরাপত্তা. বিপজ্জনক স্টেশন এবং পাওয়ার-অফ সুরক্ষা পরিস্থিতির জন্য উপযুক্ত।

     • একক-অভিনয় (টি): বসন্ত প্রসারিত, বায়ু সংকোচন প্রত্যাহার মোড. শক্তি-সাশ্রয়ী এবং সাশ্রয়ী, হালকা-লোড এবং কম-ফ্রিকোয়েন্সি স্টপিং পরিস্থিতির জন্য প্রযোজ্য।

  4.3 ঐচ্ছিক হেভি-ডিউটি ​​কার্যকরী আনুষাঙ্গিক

     • লকিং মেকানিজম (-XC102): ওয়ার্কপিস রিবাউন্ড এবং স্থানচ্যুতি প্রতিরোধ করার জন্য স্বয়ংক্রিয় লকিং, উচ্চ-গতির আলো-লোড এবং বিরোধী স্থানান্তরিত স্টেশনগুলির জন্য উপযুক্ত।

     • ম্যানুয়াল আনলক ফাংশন: পাওয়ার ব্যর্থতা বা সরঞ্জামের ব্যর্থতার সময় ম্যানুয়ালি লিভার ছেড়ে দিন, নিরাপদ এবং সুবিধাজনক অন-সাইট রক্ষণাবেক্ষণ নিশ্চিত করুন।

     • লিভার সনাক্তকরণ সুইচ: লিভার এক্সটেনশন এবং রিসেট স্থিতি সনাক্ত করে, বুদ্ধিমান উত্পাদন লাইনের জন্য PLC লিঙ্কেজ নিয়ন্ত্রণ এবং স্বয়ংক্রিয় ইন্টারলক অপারেশন সমর্থন করে।

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • হেভি-ডিউটি ​​প্যালেট পরিবাহক লাইন: স্বয়ংচালিত, হোম অ্যাপ্লায়েন্স এবং লজিস্টিক শিল্পে 200-500kg ভারী টুলিং প্লেটের থামানো, স্থানান্তর করা এবং অ্যান্টি-শিফটিং করার জন্য বিশেষ, স্থিতিশীল ভারী-লোড সীমিত কর্মক্ষমতা প্রদান করে।

     • ওয়েল্ডিং এবং মেশিন টুল ভারী স্টেশন: ঢালাই ফিক্সচারের ভারী-লোড ক্ল্যাম্পিং, মেশিন টুল লোডিং/আনলোডিং সীমিত এবং ভারী ছাঁচের অবস্থানে প্রয়োগ করা হয়। বাফার কাঠামো শক্তিশালী প্রভাব প্রতিরোধ করে এবং ঢালাই স্ল্যাগ ক্ষয় প্রতিরোধ করে।

     • স্বয়ংক্রিয় গুদামজাতকরণ ও স্থানান্তর ব্যবস্থা: স্টেরিওস্কোপিক ওয়্যারহাউস প্যালেট স্টপিং, AGV ডকিং পজিশনিং এবং হেভি-ডিউটি ​​ফ্লিপিং মেকানিজম সীমিত করার জন্য ব্যবহৃত, স্থিতিশীল গতি এবং নির্ভরযোগ্য সংকেত প্রতিক্রিয়া সমন্বিত।

     • হাই-স্পিড হেভি-ডিউটি ​​কনভেয়ার লাইন: রোলার এবং বেল্ট পরিবাহক লাইনে উচ্চ-গতি (≤0.8m/s) ভারী ওয়ার্কপিস থামানোর জন্য উপযুক্ত। সামঞ্জস্যযোগ্য জলবাহী বাফার মসৃণ এবং শূন্য-প্রভাব বন্ধ করার প্রক্রিয়া নিশ্চিত করে।

6. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

     1. বোর সাইজ নির্বাচন: ওয়ার্কপিস ওজন এবং পরিবাহিত গতি অনুযায়ী বোর নির্বাচন করুন। নিরাপত্তা মান অনুসরণ করুন: তাত্ত্বিক স্টপিং ফোর্স ≥ প্রকৃত লোড × 2. 200 কেজির নিচে লোডের জন্য φ50, 200-350 কেজি লোডের জন্য φ63, 350 কেজির বেশি লোডের জন্য φ80।

     2. রোলার উপাদান নির্বাচন: হালকা-লোড এবং উচ্চ-গতির পরিস্থিতির জন্য রজন রোলার (এল) চয়ন করুন; ভারী-লোড এবং উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং পরিস্থিতির জন্য কার্বন ইস্পাত রোলার (M) বেছে নিন।

     3. কার্যকরী কনফিগারেশন নির্বাচন: ভারী-লোড এবং উচ্চ-ফ্রিকোয়েন্সি কাজের অবস্থার জন্য ডাবল-অ্যাক্টিং (ডি) + কার্বন ইস্পাত রোলার নির্বাচন করুন; অ্যান্টি-রিবাউন্ড প্রয়োজনীয়তার জন্য লকিং মেকানিজম (-XC102) যোগ করুন; নিরাপত্তা-অগ্রাধিকার স্টেশনের জন্য স্প্রিং-লোডেড টাইপ (B) গ্রহণ করুন।

এক বাক্যের সারাংশ

     SOLH RS2H সিরিজের আপগ্রেড করা হেভি-ডিউটি ​​স্টপার সিলিন্ডারে 30% বেশি স্টপিং ফোর্স, লাইটওয়েট কমপ্যাক্ট স্ট্রাকচার, অ্যাডজাস্টেবল হাইড্রোলিক বাফার এবং ডুয়াল রোলার অপশন রয়েছে, যা 50-500 কেজি হেভি-লোড স্বয়ংক্রিয় লাইনের জন্য উচ্চ-স্থিতিশীলতা, অ্যান্টি-ইমপ্যাক্ট এবং রক্ষণাবেক্ষণ-বান্ধব পেশাদার স্টপিং সমাধান প্রদান করে।
