ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

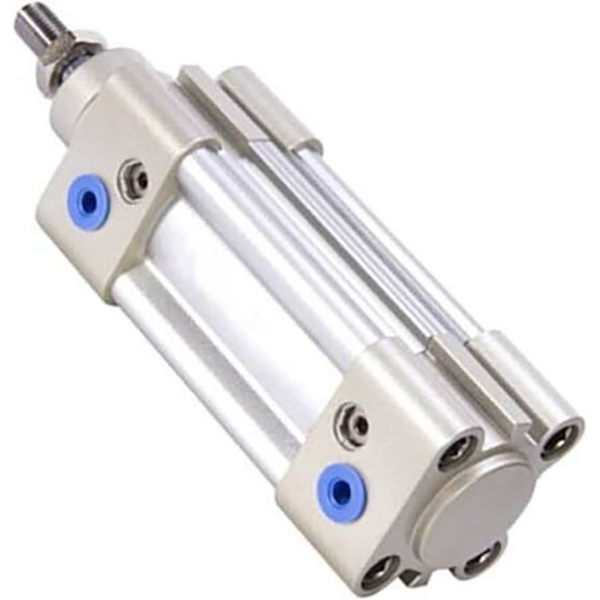

SOLH SAI সিরিজের ডাবল অ্যাক্টিং প্রোফাইল সিলিন্ডার ISO 15552 (আসল ISO6431) / VDMA 24562 আন্তর্জাতিক মান মেনে চলে। সরাসরি বিনিময়ের জন্য SI, SE এবং FESTO DNC সিরিজের মতো একই মাউন্টিং মাত্রা। উচ্চ মূল্যের কর্মক্ষমতা, স্থিতিশীল কর্মক্ষমতা এবং দীর্ঘ পরিষেবা জীবন সমন্বিত, এটি অটোমেশন সরঞ্জামের জন্য সর্বাধিক ব্যবহৃত মাঝারি-গ্রেড আইএসও স্ট্যান্ডার্ড সিলিন্ডার।
1. স্ট্যান্ডার্ড সম্মতি: ISO15552 / VDMA24562, সম্পূর্ণরূপে বিনিময়যোগ্য মাউন্টিং মাত্রা এবং আনুষাঙ্গিক।
2. গঠন: M- আকৃতির সমন্বিত বর্গাকার অ্যালুমিনিয়াম প্রোফাইল ব্যারেল উন্মুক্ত টাই রড, উচ্চ অনমনীয়তা এবং বিরোধী জারা ছাড়াই। CMSE / DMSE / CS1 চৌম্বকীয় সুইচগুলির জন্য দ্বি-পার্শ্বযুক্ত সেন্সর খাঁজ।
3. অপারেশন ভেরিয়েন্ট
-- SAI: একক রড ডবল অভিনয় আদর্শ মডেল
-- বলেছেন: ডাবল রড ডাবল অ্যাক্টিং, চমৎকার অ্যান্টি-টরশন ক্ষমতা
-- SAIJ: অ্যাডজাস্টেবল স্ট্রোকের সাথে ডাবল রড
-- SAIL: লকযোগ্য সিলিন্ডার, বায়ু সরবরাহ হারিয়ে গেলে লোড ধরে রাখা
-- SAIF: সোলেনয়েড ভালভ ইন্টিগ্রেটেড সিলিন্ডার
-- প্রত্যয় -S: অবস্থান সেন্সরের জন্য অন্তর্নির্মিত চৌম্বক রিং (-S = অ-চুম্বক ছাড়া)
4. কুশন সিস্টেম: স্ট্যান্ডার্ড ডাবল-এন্ড অ্যাডজাস্টেবল এয়ার কুশন + PPV ইলাস্টিক বাফার প্যাড, কার্যকরভাবে উচ্চ গতি এবং ভারী লোডের অধীনে প্রভাব এবং শব্দ কমায়।
5. সিলিং: তেল স্টোরেজ খাঁজ, কম স্টার্টআপ চাপ (0.1MPa), তেল-মুক্ত অপারেশন সহ ডাবল Y-টাইপ ওয়ান-ওয়ে ক্ষতিপূরণ সীল। হার্ড ক্রোম প্লেটেড 45# ইস্পাত পিস্টন রড, পরিধান-প্রতিরোধী এবং মরিচা-প্রমাণ।

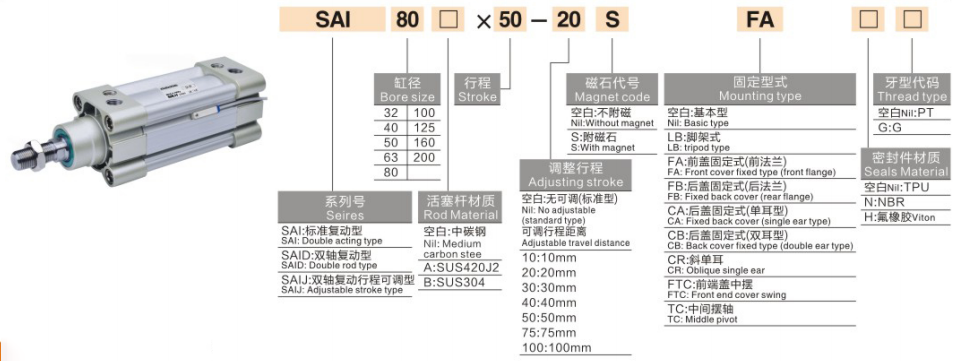

1. মডেল উদাহরণ: SAI50×150-S-FA
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| SAI |
সিরিজ কোড |
ISO15552 টাই-রড-মুক্ত প্রোফাইল সিলিন্ডার |
|
50 |
বোরের আকার (মিমি) |
32,40,50,63,80,100,125,160,200 |
|
150 |
স্ট্রোক দৈর্ঘ্য |
স্ট্যান্ডার্ড: 25 ~ 1000 মিমি, সর্বাধিক কাস্টমাইজড 2000 মিমি |
| -এস |
চুম্বক বিকল্প |
অন্তর্নির্মিত চৌম্বকীয় রিং; অ-চুম্বক সংস্করণের জন্য প্রত্যয় সরান |
| এফ.এ |
মাউন্টিং কোড |
FA=ফ্রন্ট ফ্ল্যাঞ্জ FB = পিছনের ফ্ল্যাঞ্জ LB = ফুট মাউন্ট CA = একক ক্লিভিস CB = ডাবল ক্লিভিস TC=Trunnion TCM = চুম্বক সহ ট্রুনিয়ন |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
-- SAI63×200-S: Bore63, stroke200, বিল্ট-ইন ম্যাগনেট, বেসিক টাইপ
-- SAID40×100-FB: Bore40, stroke100, ডাবল রড, রিয়ার ফ্ল্যাঞ্জ মাউন্ট
-- SAIL80×300-S-LB: Bore80, stroke300, lockable type, foot mounting
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
| অভিনয়ের ধরন |
ডাবল অ্যাক্টিং (একক রড/ডাবল রড) |
| অপারেটিং চাপ |
0.1~1.0 MPa (প্রস্তাবিত: 0.5~0.6 MPa) |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-20 ~ +70℃ |
| পিস্টন গতি |
30~800 mm/s (32~100 বোর); 30~500 মিমি/সেকেন্ড (125~200 বোর) |
| কুশন |
উভয় প্রান্তে সামঞ্জস্যযোগ্য এয়ার কুশন + PPV ইলাস্টিক প্যাড |
| এয়ার পোর্ট থ্রেড |
G1/8 (32/40), G1/4 (50/63), G3/8 (80/100), G1/2 (125), G3/4 (160/200) |
| পিস্টন রড থ্রেড |
M10×1.25~M45×2 (বোরের উপর নির্ভর করে) |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন |
| মাউন্টিং |
কোনো ইনস্টলেশন কোণ, সার্বজনীন ISO মান আনুষাঙ্গিক |
|
বোর (মিমি) |
খোঁচা (N) |
পুল ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
প্রায় উল্লম্ব লোড (কেজি) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
1. মাউন্ট অপশন
-- বেসিক টাইপ, LB ফুট মাউন্ট, FA/FB ফ্ল্যাঞ্জ, CA/CB ক্লেভিস, TC/TCM ট্রুনিয়ন। ঐচ্ছিক জিনিসপত্র: ভাসমান জয়েন্ট, রড আই, I/Y/U/F সংযোগকারী।
2. প্রধান ডেরিভেটিভ সিরিজ
-- বলেছেন: ডাবল রড ডবল অভিনয়
-- SAIJ: অ্যাডজাস্টেবল স্ট্রোকের সাথে ডাবল রড
-- SAIL: মধ্যবর্তী অবস্থান ধরে রাখার জন্য লকযোগ্য সিলিন্ডার
-- SAIF: ইন্টিগ্রেটেড সোলেনয়েড ভালভ সিলিন্ডার
1. বোর নির্বাচন: লোড অনুযায়ী প্রয়োজনীয় থ্রাস্ট গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; অফসেট লোড/ক্যান্টিলিভার লোডের অধীনে 1~2 আকার আপগ্রেড করুন।
2. স্ট্রোক নিশ্চিতকরণ: কার্যকর ভ্রমণে 20~50mm নিরাপত্তা মার্জিন যোগ করুন; সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 1000 মিমি, 2000 মিমি পর্যন্ত কাস্টমাইজ করা হয়েছে।
3. কনফিগারেশন ম্যাচিং
-- অবস্থানের প্রতিক্রিয়া: -S চুম্বক মডেল নির্বাচন করুন, CMSE/DMSE চৌম্বকীয় সুইচের সাথে মেলে;
-- মাউন্ট: অনুভূমিক ভারী লোড জন্য LB ফুট মাউন্ট; উল্লম্ব ইনস্টলেশনের জন্য এফএ ফ্ল্যাঞ্জ পছন্দ করা হয়;
-- বিশেষ ফাংশন: ডাবল রডের জন্য SAID, অ্যাডজাস্টেবল স্ট্রোকের জন্য SAIJ, অবস্থান লক করার জন্য SAIL, কমপ্যাক্ট লেআউটের জন্য SAIF বেছে নিন।
SOLH SAI ISO15552 টাই-রড-মুক্ত প্রোফাইল সিলিন্ডার সরাসরি FESTO DNC, SE এবং SI সিরিজকে প্রতিস্থাপন করতে পারে, সামঞ্জস্যযোগ্য PPV বাফার এবং সমৃদ্ধ ভেরিয়েন্ট, এক্সপোর্ট অটোমেশন, প্যাকেজিং এবং মেশিন টুল সরঞ্জামের জন্য সাশ্রয়ী সাধারণ লিনিয়ার অ্যাকচুয়েটর দিয়ে সজ্জিত।
