ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

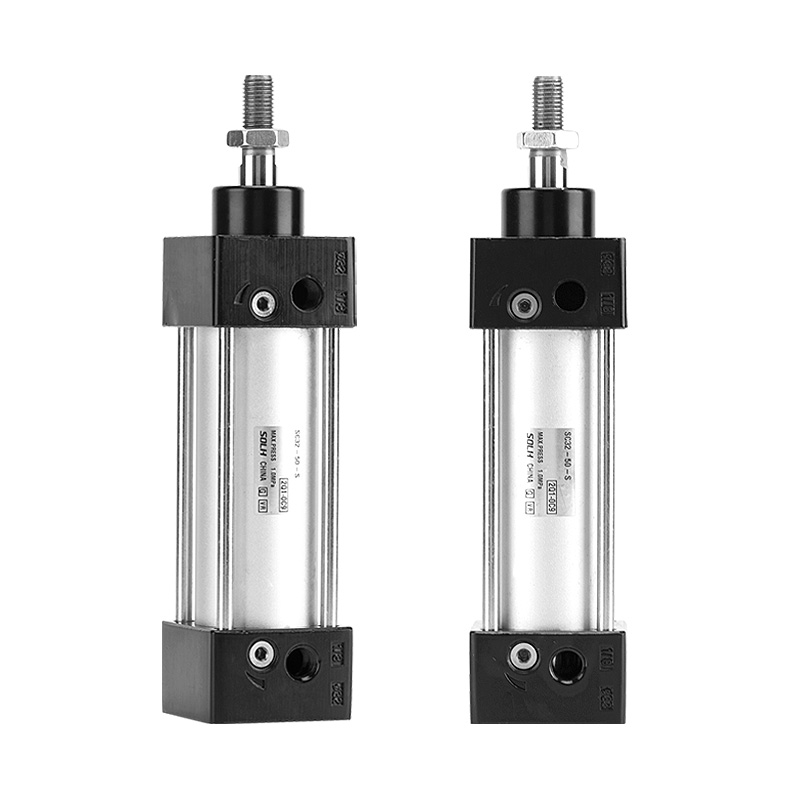

SOLH SC সিরিজের টাই-রড স্ট্যান্ডার্ড সিলিন্ডার, বেসিক মডেল হল একক রড ডবল অ্যাক্টিং টাইপ। অনমনীয় কাঠামো, সম্পূর্ণ মাউন্টিং আনুষাঙ্গিক, প্রশস্ত স্ট্রোক পরিসরের জন্য চারটি টাই রড সামনে এবং পিছনের প্রান্তের ক্যাপ লক করে। অটোমেশন লাইনে ঠেলাঠেলি, উপাদান পরিচালনা এবং অবস্থানের জন্য ব্যাপকভাবে ব্যবহৃত হয়, যা সবচেয়ে জনপ্রিয় অর্থনৈতিক মান বায়ুসংক্রান্ত সিলিন্ডার।
-- গঠন: চার টাই রড অ্যালুমিনিয়াম ব্যারেল এবং শেষ ক্যাপ, উচ্চ অনমনীয়তা, বিরোধী প্রভাব, স্থিতিশীল দীর্ঘমেয়াদী অপারেশন সংযোগ.
-- অভিনয়ের ধরন: একক রড ডবল অ্যাক্টিং, দ্বিমুখী আউটপুট বল।
-- উপাদান: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল, দ্বিমুখী পিস্টন সীল; হার্ড ক্রোম ধাতুপট্টাবৃত 45# ইস্পাত পিস্টন রড।
-- কুশন: প্রভাব এবং অপারেশন শব্দ কমাতে উভয় প্রান্তে সামঞ্জস্যযোগ্য বায়ু কুশন।
-- সেন্সর ইনস্টলেশন: পিস্টন অবস্থান সনাক্ত করতে CMSG/DMSG/EMSG চৌম্বকীয় সুইচের জন্য টাই রড এলাকায় সেন্সর খাঁজ।
-- সুবিধা: ISO15552 প্রোফাইল সিলিন্ডারের তুলনায় একই বোর আকারের অধীনে ছোট শরীরের দৈর্ঘ্য, প্রতিযোগিতামূলক খরচ।

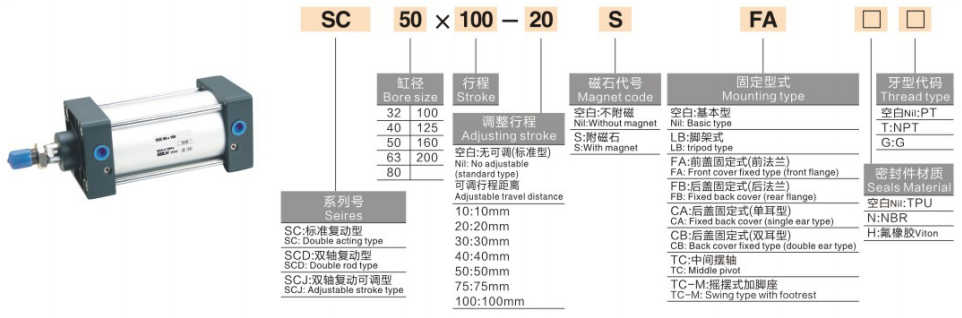

1. মডেল উদাহরণ: SC50×100-S
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এসসি |
সিরিজ কোড |
টাই রড সিঙ্গেল রড ডাবল অ্যাক্টিং সিলিন্ডার |
|
50 |
বোরের আকার (মিমি) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
স্ট্রোক দৈর্ঘ্য |
স্ট্যান্ডার্ড:25~1000mm, কাস্টমাইজড আর স্ট্রোক উপলব্ধ |
| -এস |
চুম্বক বিকল্প |
অন্তর্নির্মিত চৌম্বকীয় রিং; অ-চুম্বক সংস্করণের জন্য প্রত্যয় সরান |
2. ডেরিভেটিভ মডেল
-- SCD: ডাবল রড ডবল অ্যাক্টিং, অ্যান্টি-টরশন
-- SCJ: অ্যাডজাস্টেবল স্ট্রোকের সাথে ডাবল রড
-- SCF: ইন্টিগ্রেটেড সোলেনয়েড ভালভ সিলিন্ডার
-- SCL: লকযোগ্য সিলিন্ডার, বাতাস কেটে গেলে লোড ধরে রাখা
3. স্ট্যান্ডার্ড অর্ডার উদাহরণ
-- SC63×150-S: Bore63, stroke150, অন্তর্নির্মিত চুম্বক, মৌলিক প্রকার
-- SCJ40×200-S: Bore40, stroke200, সামঞ্জস্যযোগ্য স্ট্রোক, চুম্বক সহ
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
| অভিনয়ের ধরন |
একক/ডাবল রড ডবল অ্যাক্টিং |
| অপারেটিং চাপ |
0.15~1.0 MPa (প্রস্তাবিত: 0.5~0.6 MPa) |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-20 ~ +70℃; উচ্চ তাপমাত্রা সংস্করণ 150℃ পর্যন্ত ঐচ্ছিক |
| পিস্টন গতি |
30~800 মিমি/সেকেন্ড |
| কুশন |
সামঞ্জস্যযোগ্য বায়ু কুশন উভয় প্রান্ত |
| এয়ার পোর্ট থ্রেড |
G1/8 ~ G1/2 (বোরের উপর নির্ভর করে) |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন |
|
বোর (মিমি) টি |
হারাস্ট (N) |
প্রায় অনুভূমিক লোড (কেজি) |
প্রায় উল্লম্ব লোড (কেজি) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. মাউন্ট অপশন
-- বেসিক টাইপ, FA/FB ফ্ল্যাঞ্জ, CA/CB ক্লিভিস, LB ফুট মাউন্ট, TC/TCM1 ট্রুনিয়ন।
2. ঐচ্ছিক আনুষাঙ্গিক
-- ফ্লোটিং জয়েন্ট, রড আই, I/Y/U/F সংযোগকারী, CMSG/DMSG/EMSG চৌম্বকীয় সুইচ।
1. বোর নির্বাচন: লোড, রিজার্ভ ≥50% নিরাপত্তা মার্জিনের উপর ভিত্তি করে প্রয়োজনীয় থ্রাস্ট গণনা করুন; ক্যান্টিলিভার/অফসেট লোডের জন্য আপগ্রেড আকার।
2. স্ট্রোক নিশ্চিতকরণ: কার্যকর ভ্রমণে 10~20mm নিরাপত্তা মার্জিন যোগ করুন; সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 1000 মিমি।
3. কনফিগারেশন মিল
-- অবস্থান প্রতিক্রিয়া: -S চুম্বক মডেল চয়ন করুন এবং চৌম্বকীয় সুইচগুলি মেলে;
-- মাউন্টিং: মেশিন লেআউট অনুযায়ী ফ্ল্যাঞ্জ /ফুট/ক্লেভিস নির্বাচন করুন;
-- বিশেষ ফাংশন: ডবল রডের জন্য SCD, সামঞ্জস্যযোগ্য স্ট্রোকের জন্য SCJ, লোড লক করার জন্য SCL।
SOLH SC সিরিজের অর্থনৈতিক টাই রড স্ট্যান্ডার্ড সিলিন্ডারের সাথে সামঞ্জস্যযোগ্য এয়ার কুশন এবং প্রচুর মাউন্টিং বিকল্প, সাধারণ অটোমেশন পুশিং, ট্রান্সফার এবং পজিশনিং কাজের জন্য আদর্শ কম খরচের লিনিয়ার অ্যাকচুয়েটর।
