ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

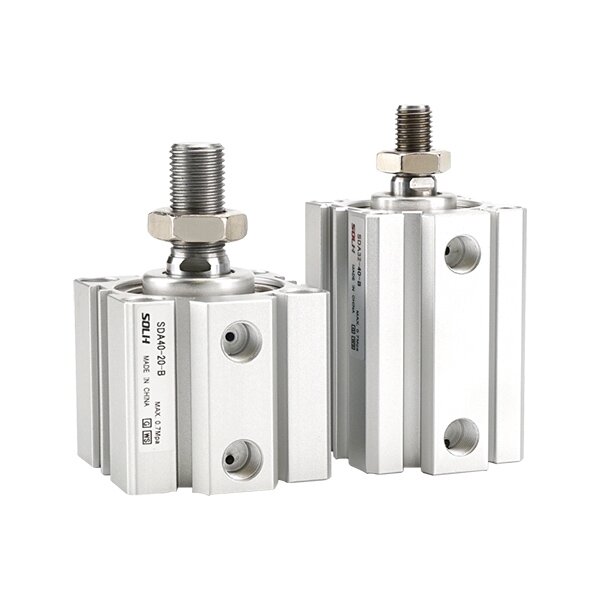

SOLH SDA সিরিজ বর্গক্ষেত্র অতি-পাতলা কমপ্যাক্ট সিলিন্ডার, ক্লাসিক অর্থনৈতিক কমপ্যাক্ট অ্যাকুয়েটর। শরীরের দৈর্ঘ্য শুধুমাত্র 1/2~1/3 স্ট্যান্ডার্ড টাই রড সিলিন্ডারের। Airtac ACQ এবং SMC CQ2 সিরিজের সাথে মাউন্টিং মাত্রা বিনিময়যোগ্য। শর্ট-স্ট্রোক পুশিং, ক্ল্যাম্পিং এবং সীমিত ইনস্টলেশন স্পেসের অধীনে অবস্থানের জন্য উপযুক্ত, 3C অটোমেশন, প্যাকেজিং যন্ত্রপাতি এবং ফিক্সচার সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
-- অতি-পাতলা বর্গক্ষেত্র অ্যালুমিনিয়াম বডি, স্থান বাঁচাতে এমবেডেড ইনস্টলেশন সমর্থন করে;
-- হার্ড অ্যানোডাইজড ব্যারেল, ক্রোম ধাতুপট্টাবৃত পিস্টন রড, পরিধান-প্রতিরোধী এবং জারা বিরোধী;
-- সম্পূর্ণ ভেরিয়েন্ট: ডাবল অ্যাক্টিং, সিঙ্গেল স্প্রিং রিটার্ন, টুইন রড, অ্যাডজাস্টেবল স্ট্রোক, ম্যাগনেট সজ্জিত সংস্করণ;
-- শক শোষণ এবং শব্দ কমানোর জন্য উভয় প্রান্তে অন্তর্নির্মিত রাবার বাম্পার;
--গ্রীস স্টোরেজ সহ কম ঘর্ষণ দ্বিমুখী সীল, তেল-মুক্ত দীর্ঘ পরিষেবা জীবন;
-- নমনীয় চৌম্বকীয় স্বয়ংক্রিয় সুইচ ইনস্টলেশনের জন্য পার্শ্ববর্তী সেন্সর খাঁজ।

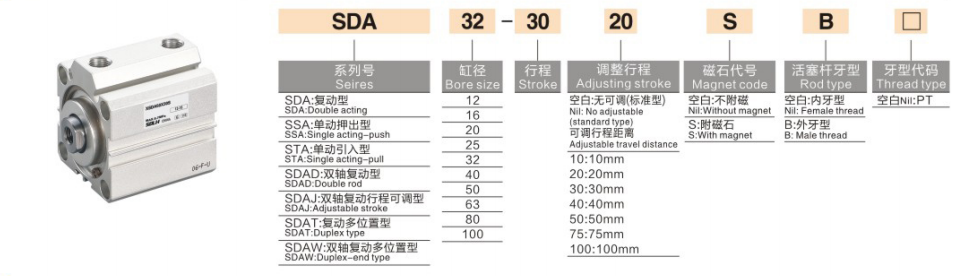

1. উদাহরণ: SDA20-50-S-B
-- SDA: সিরিজের নাম; SSA=বসন্ত প্রসারিত; STA=বসন্ত প্রত্যাহার; SDAD = টুইন রড; SDAJ = সামঞ্জস্যযোগ্য স্ট্রোক
-- 20: বোরের আকার: 12/16/20/25/32/40/50/63/80/100 মিমি
-- 50: স্ট্রোকের দৈর্ঘ্য 5~200 মিমি
--- -এস: অন্তর্নির্মিত চুম্বক রিং
-- -বি: বাহ্যিক থ্রেড পিস্টন রড; ফাঁকা = অভ্যন্তরীণ থ্রেড
|
প্যারামিটার |
স্পেসিফিকেশন |
| বোর সাইজ |
12~100 মিমি |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং: 0.1~1.0MPa; একক অভিনয়: 0.2~1.0MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| তাপমাত্রা |
অ-চুম্বক:-5~+70℃; চুম্বক সংস্করণ:-5~+60℃ |
| পিস্টন গতি |
ডাবল অভিনয়: 30 ~ 500mm/s; একক অভিনয়: 50 ~ 500 মিমি/সেকেন্ড |
| কুশন |
স্থির রাবার বাফার (কোন এয়ার কুশন বিকল্প নেই) |
| পোর্ট থ্রেড |
M5/G1/8/G1/4/G3/8/G1/2 |
| তৈলাক্তকরণ |
তেল মুক্ত অপারেশন |
| স্ট্রোক সহনশীলতা |
≤100mm:±1.0mm; >100 মিমি: ±1.5 মিমি |
|
বোর (মিমি) |
খোঁচা (N) |
টান (N) |
সমতুল্য অনুভূমিক লোড (কেজি) |
|
12 |
57 |
49 |
2.8 |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
SOLH SDA লাভজনক অতি-পাতলা কমপ্যাক্ট বায়ুসংক্রান্ত সিলিন্ডার প্রচুর ভেরিয়েন্ট সহ, ACQ এবং CQ2 এর সাথে বিনিময়যোগ্য, স্পেস-সেভিং স্বয়ংক্রিয় ক্ল্যাম্পিং এবং পুশিং অ্যাপ্লিকেশনের জন্য আদর্শ কম খরচের শর্ট-স্ট্রোক অ্যাকুয়েটর।
