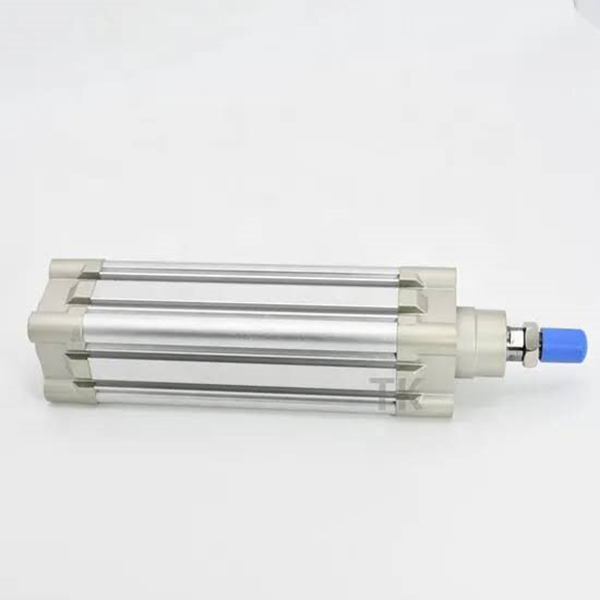

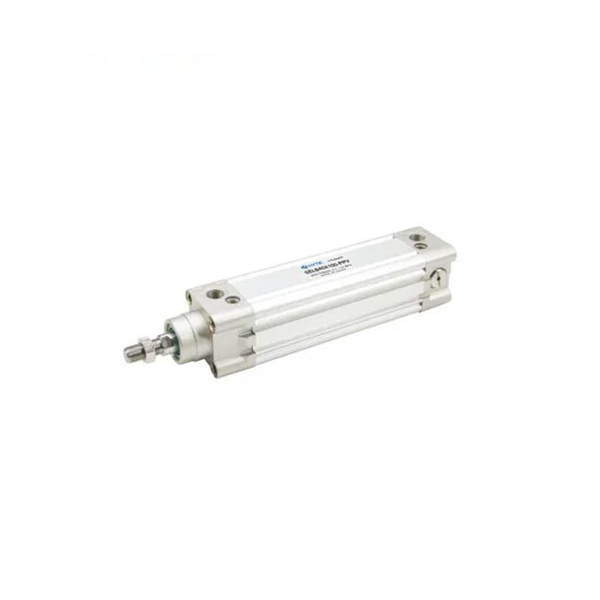

SE সিরিজ ISO15552 টাই-রড-মুক্ত স্কয়ার স্ট্যান্ডার্ড সিলিন্ডার

ব্র্যান্ড: SOLH by Richge Technology | রপ্তানি ক্যাটালগ সংস্করণ

পণ্য ওভারভিউ

     SOLH SE সিরিজের টাই-রড-মুক্ত স্কয়ার স্ট্যান্ডার্ড সিলিন্ডার ISO 15552 / VDMA 24562 আন্তর্জাতিক মান মেনে চলে। সামঞ্জস্যযোগ্য ডবল-এন্ড এয়ার কুশন এবং 3-সাইড সেন্সর মাউন্টিং গ্রুভ সহ সমন্বিত বর্গাকার অ্যালুমিনিয়াম ব্যারেল গ্রহণ করুন। সাধারণ অটোমেশন, দীর্ঘ স্ট্রোক, উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং এবং মাঝারি-ভারী লোড অ্যাপ্লিকেশনের জন্য উপযুক্ত। SMC CP96S এবং FESTO DNC সিরিজের সাথে সরাসরি যান্ত্রিক বিনিময়।

মূল কাঠামো এবং নকশা বৈশিষ্ট্য

   1. কাঠামো: টাই রড ছাড়াই সমন্বিত বর্গাকার অ্যালুমিনিয়াম ব্যারেল, সামনে এবং পিছনের প্রান্তের ক্যাপগুলির সাথে মিলিত, উভয় প্রান্তে সামঞ্জস্যযোগ্য এয়ার কুশন, উচ্চ দৃঢ়তা এবং কমপ্যাক্ট লেআউট।

   2. উপাদান: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল, উচ্চ-শক্তির ঢালাই শেষ ক্যাপ, হার্ড ক্রোম ধাতুপট্টাবৃত 45# ইস্পাত পিস্টন রড, হালকা ওজনের এবং পরিধান-প্রতিরোধী।

   3. অপারেশন ভেরিয়েন্ট

     -- SE: একক রড ডবল অভিনয় আদর্শ মডেল

     -- SED: অ্যান্টি-টরশনের জন্য ডাবল রড ডবল অ্যাক্টিং

     -- SEJ: অ্যাডজাস্টেবল স্ট্রোকের সাথে ডাবল রড

     -- BSE: মধ্যবর্তী অবস্থান ধরে রাখার জন্য লকযোগ্য সিলিন্ডার

     -- প্রত্যয় -S: চৌম্বক সুইচের জন্য অন্তর্নির্মিত চৌম্বক রিং (-S = কোন চুম্বক ছাড়া)

   4. সিলিং: তেল স্টোরেজ ক্ষতিপূরণ, কম স্টার্টআপ চাপ এবং দীর্ঘ পরিষেবা জীবন সহ NBR+PA যৌগিক ডবল Y-টাইপ সিলিং।

   5. কুশন: প্রভাব শোষণ করতে, কম্পন এবং শব্দ কমাতে উভয় প্রান্তে স্বাধীনভাবে সামঞ্জস্যযোগ্য বায়ু কুশন।

   6. সেন্সর লেআউট: CMSE/DMSE চৌম্বকীয় সুইচ, নমনীয় ইনস্টলেশন কোণের জন্য তিন-পার্শ্বযুক্ত মাউন্টিং গ্রুভস (শীর্ষ/বাম/ডান)।

   7. বিনিময়যোগ্যতা: ISO15552 মান মাত্রা, SMC CP96S এবং FESTO DNC এর জন্য সরাসরি প্রতিস্থাপন।

সম্পূর্ণ মডেল কোডিং নিয়ম

   1. মডেল উদাহরণ: SE50-200-S-FA

   2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     -- SE63-150-S-LB: Bore63, stroke150, বিল্ট-ইন ম্যাগনেট, ফুট মাউন্টিং

     -- SED40-100-FB: Bore40, stroke100, ডাবল রড, পিছনের ফ্ল্যাঞ্জ মাউন্টিং

     -- BSE80-300-S: Bore80, stroke300, অন্তর্নির্মিত চুম্বক সহ লকযোগ্য টাইপ

মূল প্রযুক্তিগত বিশেষ উল্লেখ

তাত্ত্বিক থ্রাস্ট এবং পুল ফোর্স @0.5MPa (একক রড, ইউনিট:N)

   1. ডাবল অ্যাক্টিং এসই একক রড

মাউন্টিং প্রকার এবং ডেরিভেটিভ মডেল

   1. মাউন্ট অপশন

     -- মৌলিক প্রকার: শেষ ক্যাপ গর্ত মাধ্যমে সরাসরি ইনস্টলেশন

     -- LB ফুট মাউন্ট: অনুভূমিক মাঝারি-ভারী লোডের জন্য পছন্দ

     --এফএ/এফবি ফ্ল্যাঞ্জ: উল্লম্ব ফিক্সচার ইনস্টলেশনের জন্য সামনে/পিছনের ফ্ল্যাঞ্জ

     -- CA/CB ক্লিভিস: হিংড সুইং মোশনের জন্য একক/ডাবল ক্লিভিস

   2. প্রধান ডেরিভেটিভ সিরিজ

     -- SE / SED / SEJ: একক রড, ডবল রড, সামঞ্জস্যযোগ্য স্ট্রোক ডবল রড

     -- BSE: অবাধ মধ্যবর্তী অবস্থান বন্ধের জন্য লকযোগ্য সিলিন্ডার

     -- উচ্চ-তাপমাত্রা কাস্টমাইজড সংস্করণ: -20~+150℃ জন্য বিশেষ সীল

3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. বোর নির্বাচন: প্রয়োজনীয় থ্রাস্ট গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; ভারী লোড এবং দীর্ঘ স্ট্রোকের জন্য SE কে অগ্রাধিকার দিন।

   2. স্ট্রোক নিশ্চিতকরণ: 10~20mm নিরাপত্তা মার্জিন যোগ করুন; স্ট্যান্ডার্ড সর্বোচ্চ স্ট্রোক 1000 মিমি, 1800 মিমি পর্যন্ত কাস্টমাইজ করা হয়েছে।

   3. কনফিগারেশন মিল

     -- অবস্থানের প্রতিক্রিয়া: SE-S চুম্বক মডেল নির্বাচন করুন, CMSE/DMSE চৌম্বকীয় সুইচের সাথে মেলে;

     -- মাউন্টিং: অনুভূমিক লোডের জন্য LB ফুট মাউন্ট, উল্লম্ব ইনস্টলেশনের জন্য এফএ ফ্ল্যাঞ্জ;

     -- মধ্যবর্তী লকিং প্রয়োজনীয়তা: BSE লকযোগ্য সিলিন্ডার চয়ন করুন।

এক বাক্যের সারাংশ

     SOLH SE ISO15552 বর্গাকার টাই-রড-মুক্ত সিলিন্ডার সরাসরি FESTO DNC এবং SMC CP96S প্রতিস্থাপন করতে পারে, সামঞ্জস্যযোগ্য এয়ার কুশন এবং প্রচুর মাউন্টিং ফর্ম দিয়ে সজ্জিত, মাঝারি-ভারী লোড অটোমেশন সরঞ্জামের জন্য নিখুঁত দীর্ঘ-স্ট্রোক লিনিয়ার অ্যাকুয়েটর।
