ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

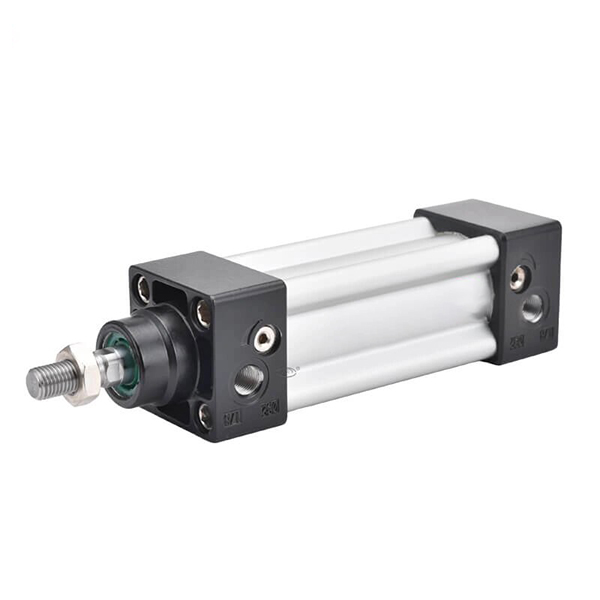

SOLH SI সিরিজ হল একটি উচ্চ-নির্ভুল ডবল-অ্যাক্টিং স্ট্যান্ডার্ড সিলিন্ডার যা সম্পূর্ণরূপে সঙ্গতিপূর্ণISO 15552 (সাবেক ISO 6431 / VDMA 24562) আন্তর্জাতিক মান, ফেস্টো ডিএনসি সিরিজের বিরুদ্ধে বেঞ্চমার্ক। একটি টাই-রড-মুক্ত তারকা-আকৃতির অ্যালুমিনিয়াম প্রোফাইল সিলিন্ডার টিউব গ্রহণ করে, এতে কোনও উন্মুক্ত টাই রড, অন্তর্নির্মিত চৌম্বকীয় সুইচ খাঁজ, ডুয়াল-সাইড অ্যাডজাস্টেবল এয়ার বাফার এবং সম্পূর্ণ ISO আনুষঙ্গিক সামঞ্জস্য নেই। উচ্চতর দৃঢ়তা, অ্যান্টি-টরশন পারফরম্যান্স, দীর্ঘ পরিষেবা জীবন এবং পরিষ্কার চেহারা সহ, এটি ঐতিহ্যবাহী টাই-রড SC সিলিন্ডারগুলি প্রতিস্থাপন করতে মূলধারার মধ্য-রেঞ্জ আইএসও স্ট্যান্ডার্ড সিলিন্ডার হিসাবে কাজ করে, রপ্তানি-গ্রেড সরঞ্জাম এবং মানসম্মত স্বয়ংক্রিয় যন্ত্রপাতিগুলির জন্য পুরোপুরি উপযুক্ত।
1.1 স্ট্যান্ডার্ড সামঞ্জস্যতা
সম্পূর্ণরূপে ISO 15552 এবং VDMA 24562 শিল্প মান মেনে চলে। সমস্ত মাউন্টিং ডাইমেনশন, ইন্টারফেস এবং আনুষাঙ্গিকগুলি বিশ্বব্যাপী মূলধারার ISO সিলিন্ডার যেমন DNC, SE এবং DSBA এর সাথে সম্পূর্ণভাবে বিনিময়যোগ্য, শূন্য-পরিবর্তন প্রতিস্থাপন এবং প্রমিত ব্যাচ সমাবেশ সমর্থন করে।
1.2 অপ্টিমাইজ করা প্রোফাইল স্ট্রাকচার
উন্মুক্ত টাই রড ছাড়াই সমন্বিত তারকা-আকৃতির বর্গাকার অ্যালুমিনিয়াম খাদ প্রোফাইল সিলিন্ডার টিউব গ্রহণ করে। সামগ্রিক কাঠামো উচ্চ অনমনীয়তা, চমৎকার অ্যান্টি-টরশন ক্ষমতা, ঝরঝরে এবং জারা-প্রতিরোধী চেহারা প্রদান করে। উভয় পাশে সংরক্ষিত স্ট্যান্ডার্ড ম্যাগনেটিক সুইচ গ্রুভগুলি অতিরিক্ত বন্ধনী ছাড়াই CMSE, DMSE এবং CS1 সিরিজের সেন্সরগুলির সরাসরি ইনস্টলেশনের অনুমতি দেয়।
1.3 বৈচিত্রপূর্ণ গতি এবং কার্যকরী ডেরিভেটিভস
• এসআই স্ট্যান্ডার্ড: একক-রড ডবল-অ্যাক্টিং রেসিপ্রোকেটিং মোশন, বেশিরভাগ স্বয়ংক্রিয় পরিস্থিতির জন্য সর্বজনীন স্ট্যান্ডার্ড মডেল
• এসআইডি ডাবল রড: ডুয়াল-এন্ড রড আউটপুট, সিঙ্ক্রোনাস অপারেশন উপলব্ধি এবং বর্ধিত অ্যান্টি-টরশন স্থায়িত্ব
• এসআইজে সামঞ্জস্যযোগ্য স্ট্রোক: সুনির্দিষ্ট স্ট্রোক সূক্ষ্ম টিউনিং জন্য নিয়মিত সীমা বাদাম সঙ্গে ডাবল-রড গঠন
• এসআইএল লকযোগ্য প্রকার: নিরাপত্তা চাপ ধারণ এবং অবস্থান ফিক্সিং জন্য শেষ বা নির্বিচারে অবস্থান লকিং ডিভাইস দিয়ে সজ্জিত
• এসআইএফ ভালভ ইন্টিগ্রেটেড টাইপ: ইন্টিগ্রেটেড 4M সিরিজ সোলেনয়েড ভালভ, ভালভ-সিলিন্ডার ইন্টিগ্রেটেড ডিজাইন ইনস্টলেশনের জায়গা বাঁচাতে
• এসআইQ অ্যান্টি-টরশন টাইপ: অতি-উচ্চ বিরোধী টর্শন অবস্থান নির্ভুলতার জন্য বর্গক্ষেত্র পিস্টন রড গঠন
1.4 উচ্চ-কর্মক্ষমতা বাফার সিস্টেম
মান সজ্জিতডুয়াল-সাইড অ্যাডজাস্টেবল এয়ার বাফার + PPV ইলাস্টিক কুশন. বাফার স্ট্রোক সিলিন্ডার বোরের সাথে আনুপাতিকভাবে বৃদ্ধি পায়, উচ্চ-গতি এবং ভারী-লোড অপারেশনের সময় কার্যকরভাবে প্রভাব এবং শব্দ কমায়, স্থিতিশীল এবং কম-কম্পন চক্রীয় চলাচল নিশ্চিত করে।
1.5 টেকসই sealing এবং উপাদান কনফিগারেশন
দ্বৈত Y- আকৃতির একমুখী ক্ষতিপূরণ সিলিং কাঠামো গ্রহণ করে, এতে অতি-নিম্ন প্রারম্ভিক চাপ (0.1MPa), স্থিতিশীল তেল-মুক্ত অপারেশন এবং বর্ধিত পরিষেবা জীবন রয়েছে। পিস্টন রডটি হার্ড ক্রোম প্লেটিং সহ 45# ইস্পাত দিয়ে তৈরি, যা চমৎকার পরিধান প্রতিরোধ, মরিচা প্রতিরোধ এবং কাঠামোগত স্থিতিশীলতা প্রদান করে।
1.6 ম্যাগনেটিক ইন্ডাকশন কনফিগারেশন
বিল্ট-ইন ম্যাগনেটিক রিং (-এস কনফিগারেশন) স্ট্যান্ডার্ড হিসাবে সমর্থন করে, AirTAC CMSE, DMSE, CS1-B/F/U সিরিজের ম্যাগনেটিক সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, রিয়েল-টাইম পিস্টন অবস্থান সনাক্তকরণ এবং স্বয়ংক্রিয় সংকেত সংযোগ অর্জন করে।
1. আদর্শ মডেল কোড: SI 50×150-S-এফএ
|
কোড সেগমেন্ট |
সংজ্ঞা |
|
এসআই |
ISO 15552 স্ট্যান্ডার্ড ডাবল-অ্যাক্টিং সিলিন্ডার সিরিজ |
|
50 |
বোরের আকার (মিমি): 32/40/50/63/80/100/125/160/200 |
|
150 |
স্ট্রোকের দৈর্ঘ্য (মিমি): 25~2000 মিমি (স্ট্যান্ডার্ড স্ট্রোক: 25/50/75/100 মিমি, সর্বোচ্চ 2000 মিমি) |
|
-এস |
অন্তর্নির্মিত চৌম্বক রিং সহ (মানক কনফিগারেশন; কোন কোড নেই = চৌম্বকীয় রিং ছাড়া) |
|
-এফএ |
মাউন্টিং টাইপ: এফএ=ফ্রন্ট ফ্ল্যাঞ্জ, এফবি=রিয়ার ফ্ল্যাঞ্জ, সিএ=সিঙ্গেল ক্লিভিস, সিবি=ডাবল ক্লিভিস, এলবি=ফুট ব্র্যাকেট, টিসি=ট্রুনিয়ন, টিসিএম= ম্যাগনেটিক ট্রুনিয়ন |
2. ডেরিভেটিভ সিরিজ কোড ব্যাখ্যা
• এসআইডি: ডাবল-রড ডাবল-অ্যাক্টিং, সিঙ্ক্রোনাস অপারেশন এবং অ্যান্টি-টরশন কর্মক্ষমতার জন্য ডুয়াল-এন্ড রড আউটপুট
• এসআইজে: নমনীয় স্ট্রোক ক্রমাঙ্কনের জন্য ফাইন-টিউনিং নাট সহ অ্যাডজাস্টেবল স্ট্রোক ডাবল-রড টাইপ
• এসআইএল: শেষ অবস্থান বা নিরাপত্তা অবস্থানের জন্য নির্বিচারে অবস্থান লকিং সঙ্গে লকযোগ্য টাইপ
• এসআইএফ: Solenoid ভালভ ইন্টিগ্রেটেড টাইপ, স্থান সংরক্ষণের জন্য ভালভ-সিলিন্ডার সমন্বিত কাঠামো
3. স্ট্যান্ডার্ড অর্ডার উদাহরণ
SI 63×200-এস: 63 মিমি বোর, 200 মিমি স্ট্রোক, ম্যাগনেটিক রিং সহ, স্ট্যান্ডার্ড অ্যাডজাস্টেবল এয়ার বাফার
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
অপারেশন মোড |
ডাবল অ্যাক্টিং (একক রড / ডবল রড ঐচ্ছিক) |
|
কাজের চাপ পরিসীমা |
0.1~1.0MPa (সর্বোত্তম কাজের চাপ: 0.5~0.6MPa) |
|
প্রমাণ চাপ |
1.5 এমপিএ |
|
কাজের তাপমাত্রা |
-20℃~80℃ |
|
অপারেটিং স্পিড রেঞ্জ |
30~800mm/s (32~100 বোর); 30~500mm/s (125~200 বোর) |
|
বাফার মোড |
ডুয়াল-সাইড অ্যাডজাস্টেবল এয়ার বাফার + পিপিভি ইলাস্টিক কুশন (স্ট্যান্ডার্ড) |
|
পোর্ট থ্রেড |
G1/8(32/40), G1/4(50/63), G3/8(80/100), G1/2(125), G3/4(160/200) |
|
পিস্টন রড থ্রেড |
M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200) |
|
তৈলাক্তকরণ মোড |
তেল-মুক্ত অপারেশন (ফ্যাক্টরির বাইরে প্রি-লুব্রিকেটেড) |
|
ইনস্টলেশন পদ্ধতি |
নির্বিচারে কোণ ইনস্টলেশন, ISO স্ট্যান্ডার্ড আনুষাঙ্গিকগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ |
|
বোর (মিমি) |
খোঁচা (N) |
উত্তেজনা (N) |
অনুভূমিক লোড (কেজি) |
উল্লম্ব লোড (কেজি) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
5.1 স্ট্যান্ডার্ড ISO ইউনিভার্সাল মাউন্টিং টাইপস (DNC/SE এর সাথে সম্পূর্ণ বিনিময়যোগ্য)
• FA/FB: ফ্ল্যাট ফিক্সড ইনস্টলেশনের জন্য ফ্রন্ট ফ্ল্যাঞ্জ / রিয়ার ফ্ল্যাঞ্জ মাউন্ট করা
• CA/CB: একক ক্লিভিস / ডবল ক্লিভিস hinged সুইং অপারেশন জন্য মাউন্ট
• এলবি: পাশ্বর্ীয় স্থায়ী ইনস্টলেশনের জন্য পাদদেশ বন্ধনী মাউন্ট
• টিসি/টিসিএম: মধ্যম সুইং পজিশনিং জন্য ট্রুনিওন / ম্যাগনেটিক ট্রুনিয়ন মাউন্ট করা
• L: কম্প্যাক্ট স্থান বিন্যাস জন্য সাইড মাউন্ট
ইউনিভার্সাল আনুষাঙ্গিক: I/Y/U/F জয়েন্ট, ভাসমান জয়েন্ট, রড এন্ড বিয়ারিং, সমস্ত ISO 15552 স্ট্যান্ডার্ড সিলিন্ডারের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
5.2 কোর ডেরিভেটিভ সিরিজের সুবিধা
• এসআইডি ডাবল রড: ডুয়াল-এন্ড সিঙ্ক্রোনাস আউটপুট, উন্নত স্ট্রাকচারাল স্থায়িত্ব এবং অ্যান্টি-ফেলেকশন ক্ষমতা
• এসআইজে সামঞ্জস্যযোগ্য স্ট্রোক: পরিবর্তনশীল কাজের স্ট্রোকের প্রয়োজনীয়তার সাথে মানিয়ে নিতে নমনীয় স্ট্রোক ফাইন-টিউনিং
• এসআইএল লকযোগ্য প্রকার: ক্ষমতা বন্ধ বা লোড পরিবর্তন অধীনে অবস্থান বিচ্যুতি প্রতিরোধ নির্ভরযোগ্য লকিং এবং চাপ ধারণ
• এসআইএফ ভালভ ইন্টিগ্রেটেড টাইপ: ইন্টিগ্রেটেড solenoid ভালভ নকশা, সরলীকৃত বায়ু সার্কিট, হ্রাস ইনস্টলেশন স্থান এবং সমাবেশ খরচ
• এসআইQ অ্যান্টি-টরশন টাইপ: উচ্চ নির্ভুলতা বিরোধী টর্শন অবস্থানের জন্য বিশেষ বর্গক্ষেত্র পিস্টন রড গঠন
6.1 SI সিরিজের জন্য অগ্রাধিকার প্রয়োগের পরিস্থিতি
• রপ্তানি সরঞ্জাম এবং ইউরোপীয় মান স্বয়ংক্রিয় যন্ত্রপাতি ISO 15552 ইন্টারফেস বিনিময়যোগ্যতা প্রয়োজন
• অটোমেশন উত্পাদন লাইনের জন্য টাই-রড-মুক্ত পরিষ্কার চেহারা এবং পাশাপাশি কমপ্যাক্ট ইনস্টলেশন প্রয়োজন
• ডিএনসি সিলিন্ডারের তুলনায় ভালো খরচের কর্মক্ষমতা সহ SC সিলিন্ডারের তুলনায় উচ্চতর দৃঢ়তা, অ্যান্টি-টরশন পারফরম্যান্স এবং দীর্ঘ পরিষেবা জীবন প্রয়োজন কাজের অবস্থা
• ইউনিভার্সাল লিনিয়ার পুশিং, প্রেসিং, পজিশনিং, হ্যান্ডলিং, অ্যাসেম্বলিং, প্যাকেজিং এবং মেশিন টুল অটোমেশন পরিস্থিতি
6.2 মূল মডেল তুলনা
|
তুলনা আইটেম |
এসআই (টাই-রড ফ্রি ISO সিলিন্ডার) |
SC (টাই-রড স্ট্যান্ডার্ড সিলিন্ডার) |
DNC (আমদানি গ্রেড ISO সিলিন্ডার) |
|
গঠন |
টাই-রড ফ্রি প্রোফাইল সিলিন্ডার, ঝরঝরে চেহারা |
উন্মুক্ত টাই রড গঠন, প্রচলিত চেহারা |
ISO স্ট্যান্ডার্ড প্রোফাইল গঠন |
|
অনমনীয়তা এবং অ্যান্টি-টরশন |
উচ্চ দৃঢ়তা, চমৎকার বিরোধী টর্শন |
সাধারণ অনমনীয়তা, দুর্বল বিরোধী টর্শন |
অতি-উচ্চ অনমনীয়তা |
|
স্ট্যান্ডার্ড সামঞ্জস্যতা |
সম্পূর্ণ ISO 15552 বিনিময়যোগ্য |
অ-মানক, দরিদ্র সামঞ্জস্য |
সম্পূর্ণ ISO 15552 বিনিময়যোগ্য |
|
খরচ কর্মক্ষমতা |
উচ্চ খরচ কর্মক্ষমতা (মধ্য-পরিসীমা অবস্থান) |
কম খরচে, এন্ট্রি-লেভেল টাইপ |
উচ্চ খরচ, উচ্চ শেষ আমদানি প্রকার |
|
সেবা জীবন |
দীর্ঘ সেবা জীবন, স্থিতিশীল অপারেশন |
সাধারণ সেবা জীবন |
অতি-দীর্ঘ সেবা জীবন |
1. বোর সাইজ নির্বাচন: প্রকৃত অনুভূমিক/উল্লম্ব লোড এবং থ্রাস্ট চাহিদা অনুযায়ী বোরের ব্যাস নির্বাচন করুন, 50% এর কম নিরাপত্তা মার্জিন সংরক্ষণ করুন; উদ্বেগজনক লোড এবং ক্যান্টিলিভার কাজের অবস্থার জন্য 1~2 বোরের আকার আপগ্রেড করুন।
2. স্ট্রোক নির্বাচন: প্রকৃত কাজের স্ট্রোকের ভিত্তিতে 20~50mm নিরাপত্তা মার্জিন যোগ করুন; সর্বাধিক কনফিগারযোগ্য স্ট্রোক 2000 মিমি পর্যন্ত।
3. কার্যকরী কনফিগারেশন:-এস ম্যাগনেটিক রিং + পিপিভি অ্যাডজাস্টেবল এয়ার বাফার সহ স্ট্যান্ডার্ড কনফিগারেশন; ডাবল রডের জন্য SID, সামঞ্জস্যযোগ্য স্ট্রোকের জন্য SIJ, লকিং ফাংশনের জন্য SIL এবং সংশ্লিষ্ট মাউন্টিং পদ্ধতির জন্য FA/FB/CA/CB/LB/TC নির্বাচন করুন।
SOLH SI সিরিজের টাই-রড-মুক্ত ISO 15552 স্ট্যান্ডার্ড সিলিন্ডারে প্রোফাইল ইন্টিগ্রেটেড স্ট্রাকচার, উচ্চ দৃঢ়তা, সামঞ্জস্যযোগ্য এয়ার বাফার এবং সম্পূর্ণ সার্বজনীন বিনিময়যোগ্যতা রয়েছে, যা ঐতিহ্যবাহী SC এবং আমদানি করা DNC সিলিন্ডারগুলির জন্য সাশ্রয়ী-কার্যকর মিড-রেঞ্জ প্রতিস্থাপন, যা প্রমিত এবং রপ্তানিকৃত অটো-গ্রেড সরঞ্জামগুলির জন্য ব্যাপকভাবে প্রযোজ্য।
