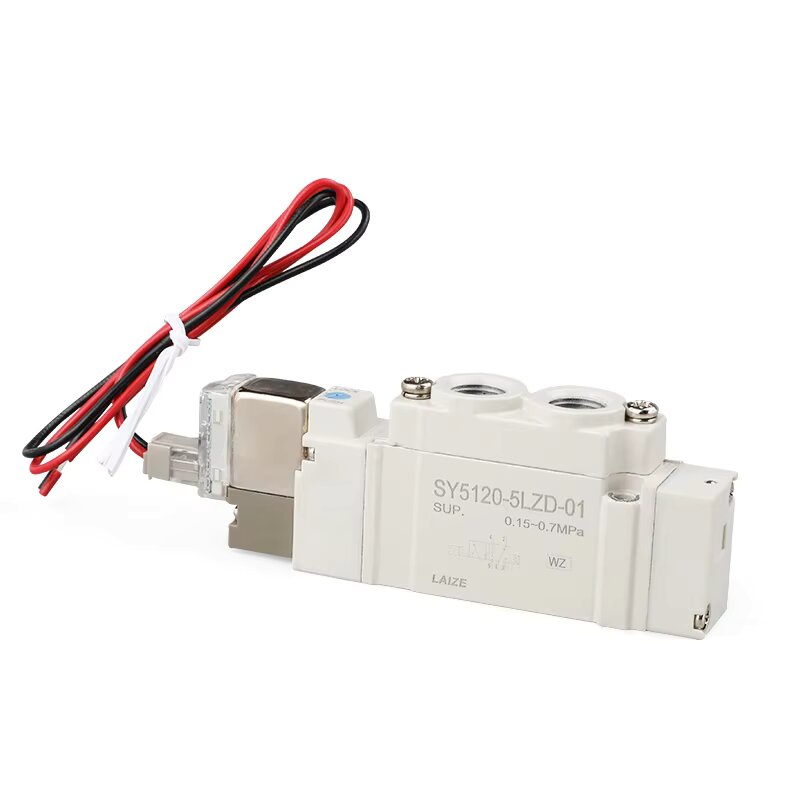

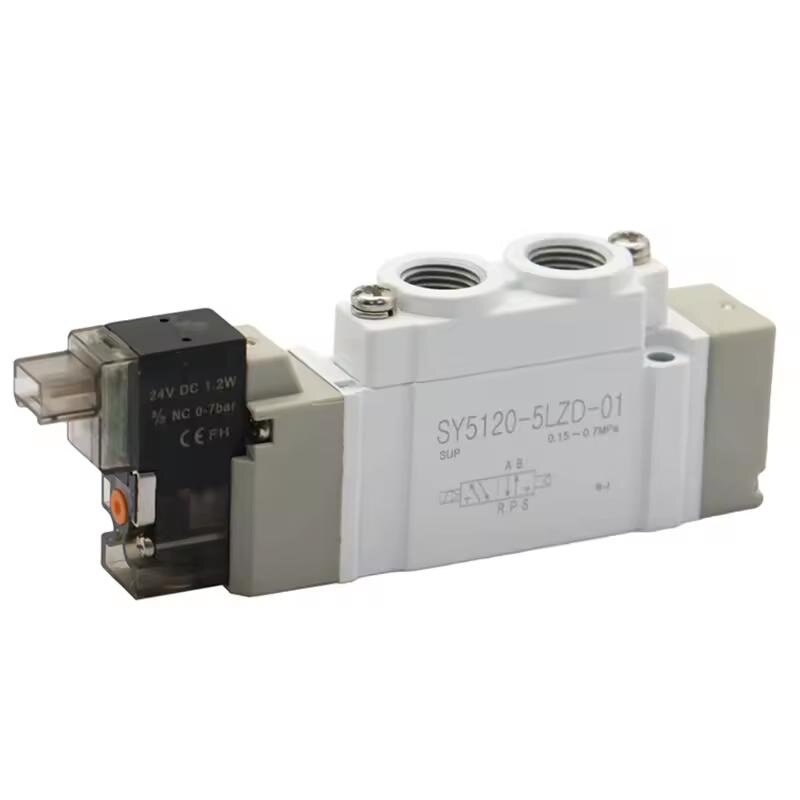

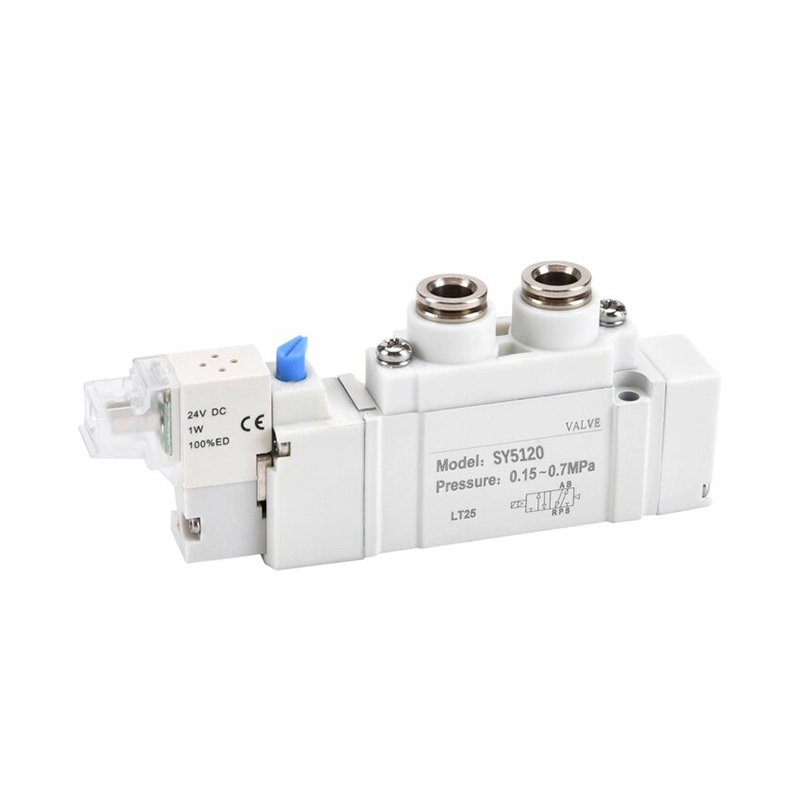

SY সিরিজের পাইলট পরিচালিত 5-পোর্ট সোলেনয়েড ভালভ

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     SOLH SY সিরিজ হল মূলধারার পাইলট-চালিত 5-পোর্ট সোলেনয়েড ভালভ, এতে আল্ট্রা-কম্প্যাক্ট বডি, অতি-লো বিদ্যুত খরচ এবং ব্যাপকভাবে আপগ্রেড করা প্রবাহ ক্ষমতা রয়েছে। এটি মূল SMC SY সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য, সমস্ত স্বয়ংক্রিয় উত্পাদন সরঞ্জামে সিলিন্ডারের আদান-প্রদান এবং বায়ুসংক্রান্ত সার্কিট স্যুইচিংয়ের মূল দিকনির্দেশক নিয়ন্ত্রণ উপাদান হিসাবে কাজ করে।

সম্পূর্ণ সিরিজ আকার শ্রেণীবিভাগ এবং ম্যাচিং সুযোগ

ইউনিভার্সাল কোর টেকনিক্যাল স্পেসিফিকেশন

  1. সার্কিট প্রকার:

     -- 5/2-ওয়ে (একক স্প্রিং রিটার্ন / ডবল ল্যাচিং কয়েল);

     -- 5/3-ওয়ে (3 কেন্দ্র ফাংশন: কেন্দ্র বন্ধ / কেন্দ্র নিষ্কাশন / কেন্দ্র চাপ সরবরাহ)

  2. অপারেটিং প্রেসার রেঞ্জ

     -- অভ্যন্তরীণ পাইলট: 0.1 ~ 0.7 MPa

     -- বাহ্যিক পাইলট (ভ্যাকুয়াম সামঞ্জস্যপূর্ণ): -100 kPa ~ 0.7 MPa

  3. অপারেটিং টেম্পারেচার: -10 ~ 50 ℃ (বায়ু উৎসে কোন আইসিং নেই)

  4. কয়েল পাওয়ার খরচ: স্ট্যান্ডার্ড কয়েল 0.35W; শক্তি-সাশ্রয়ী কম-পাওয়ার কয়েল শুধুমাত্র 0.1W

  5. সুরক্ষা গ্রেড: প্লাগ সংযোগকারী IP65; বহুগুণ মাউন্ট বেস IP67

  6. পরিষেবা জীবনকাল: 200 মিলিয়ন চক্র পর্যন্ত গ্যাপ সিলিং স্পুল; 70 মিলিয়ন চক্র পর্যন্ত ইলাস্টিক সীল

  7. স্ট্যান্ডার্ড ভোল্টেজ বিকল্প: DC12V / DC24V (গণ মূলধারা); AC110V / AC220V

কাঠামোগত এবং মূল কর্মক্ষমতা সুবিধা

  1. দ্রুত প্লাগ-ইন ম্যানিফোল্ড মাউন্ট স্ট্রাকচার

     -- সরাসরি SS5Y সিরিজের ম্যানিফোল্ড বেস, দ্রুত সমাবেশ এবং বিচ্ছিন্ন করা, পুরো ভালভ দ্বীপটি ভেঙে না দিয়ে সহজ একক-ভালভ রক্ষণাবেক্ষণ।

  2. আল্ট্রা-লো এনার্জি-সেভিং কয়েল

     -- ঐচ্ছিক 0.1W লো-পাওয়ার কয়েল, কম তাপ উৎপাদন, দীর্ঘমেয়াদী ক্রমাগত শক্তিযুক্ত কাজের অবস্থার জন্য পুরোপুরি উপযুক্ত, ফ্যাক্টরির সংকুচিত বায়ু এবং পাওয়ার খরচ ব্যাপকভাবে কাটছে।

  3. দারুণভাবে অপ্টিমাইজ করা হাই ফ্লো রানার

     -- অভ্যন্তরীণ স্ট্রীমলাইন অপ্টিমাইজড ডিজাইন, প্রবাহ ক্ষমতা পুরানো প্রজন্মের সোলেনয়েড ভালভের তুলনায় প্রায় 80% বৃদ্ধি পেয়েছে, চাপের ক্ষতি ছাড়াই দ্রুত সিলিন্ডার এক্সটেনশন/প্রত্যাহার গতি উপলব্ধি করে।

  4. বিল্ট-ইন পাইলট ফিল্টার স্ক্রীন

     -- ধুলো এবং অমেধ্য ব্লক করার জন্য পাইলট ভালভ ইনলেটে ইন্টিগ্রেটেড ক্ষুদ্র ফিল্টার জাল, কার্যকরভাবে স্পুল জ্যামিং ব্যর্থতার হার হ্রাস করে এবং পরিষেবা জীবন বাড়ানো।

  5. মাল্টি-ডিরেকশনাল নমনীয় পোর্ট লেআউট

     -- পাশে/উপর/নীচের তিন দিকে এয়ার পোর্ট উপলব্ধ, কমপ্যাক্ট ইকুইপমেন্ট ফ্রেমের ভিতরে যান্ত্রিক হস্তক্ষেপ এড়াতে টিউবিং রাউটিং অবাধে সামঞ্জস্য করুন।

  6. মডুলার ভালভ দ্বীপ ইন্টিগ্রেশন

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 সিরিজের মাল্টি-স্টেশন ম্যানিফোল্ড বেসের সাথে পুরোপুরি মিলে গেছে, কেন্দ্রীভূত ইউনিফাইড এয়ার সাপ্লাই এবং এক্সস্ট, পরিপাটি তারের বিন্যাস উপলব্ধি করে এবং ক্যাবিনেট ইনস্টলেশনের স্থান সংরক্ষণ করে।

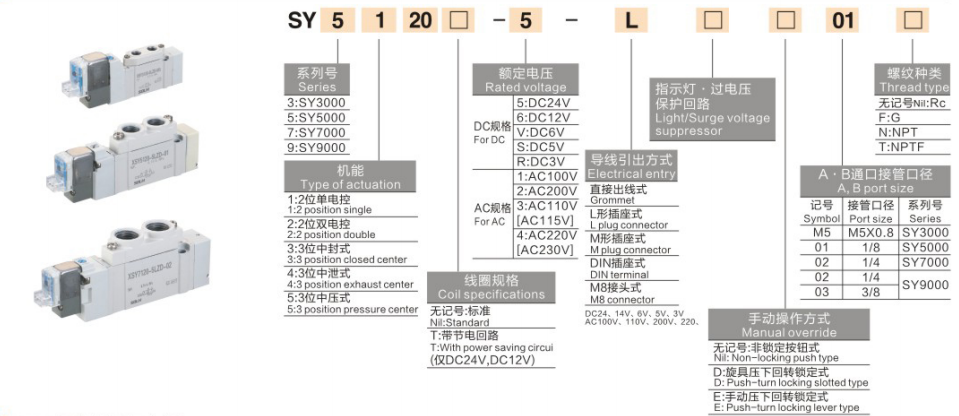

সম্পূর্ণ মডেল কোডিং নিয়ম (উদাহরণ: SY5120-5LZD-01)

  1. SY: পাইলট চালিত 5-পোর্ট সোলেনয়েড ভালভের সিরিজ কোড

  2. 5: সাইজ সিরিজ নম্বর (5 = SY5000 মাঝারি সিরিজ)

  3. 1: সার্কিট ফাংশন কোড

     1 = 5/2 একক কয়েল স্প্রিং রিটার্ন;

     2 = 5/2 ডবল ল্যাচিং কয়েল;

     3 = 5/3 তিন-অবস্থান ভালভ

  4. 2: অভ্যন্তরীণ কাঠামোগত বেস কোড

  5. 0: স্ট্যান্ডার্ড বেস মাউন্টিং টাইপ

  6. 5: কয়েল ভোল্টেজ কোড (5 = DC24V, মূলধারা)

  7. LZ: সকেট এবং সুরক্ষা কনফিগারেশন

     L = L- আকৃতির প্লাগ সকেট; Z = অন্তর্নির্মিত LED নির্দেশক + ওভারভোল্টেজ সুরক্ষা সার্কিট

  8. D: ম্যানুয়াল ওভাররাইড কোড (পুশ-টার্ন লকিং স্ক্রু ড্রাইভার অপারেশন)

  9. 01: পোর্ট থ্রেড সাইজ (01 = Rc1/8")

সাধারণ শিল্প প্রয়োগের পরিস্থিতি

     -- স্বয়ংক্রিয় সমাবেশ উত্পাদন লাইন, অর্ধপরিবাহী নির্ভুল সরঞ্জাম, প্যাকেজিং যন্ত্রপাতি

     -- স্বয়ংচালিত স্ট্যাম্পিং এবং ঢালাই উৎপাদন লাইন, চিকিৎসা পরীক্ষার যন্ত্র

     -- বায়ুসংক্রান্ত রোবোটিক গ্রিপার, লিনিয়ার স্লাইড সিলিন্ডার, রোটারি ইনডেক্সিং অ্যাকচুয়েটর

     -- সিলিন্ডার ফরোয়ার্ড/রিট্রিট সুইচিং, নিউমেটিক সার্কিট অন-অফ এবং গতি নিয়ন্ত্রণ নিয়ন্ত্রণ

এক বাক্য

     সারাংশ SOLH SY সিরিজের পাইলট-চালিত 5-পোর্ট সোলেনয়েড ভালভ কভার করে SY3000/SY5000/SY7000/SY9000 পূর্ণ আকারের পরিসীমা 0.1W শক্তি-সাশ্রয়ী কয়েল, IP65/IP67 ডাস্টপ্রুফ এবং ওয়াটারপ্রুফ গ্রেড, পুরানো মডেলের তুলনায় 80% বেশি প্রবাহ এবং কম্প্রিউলিটি মডেলের তুলনায় ইলেকট্রনিক্স, স্বয়ংচালিত, প্যাকেজিং এবং চিকিৎসা সরঞ্জামে সিলিন্ডার অটোমেশনের জন্য সর্বজনীন কমপ্যাক্ট দিকনির্দেশক নিয়ন্ত্রণ ভালভ।
