ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

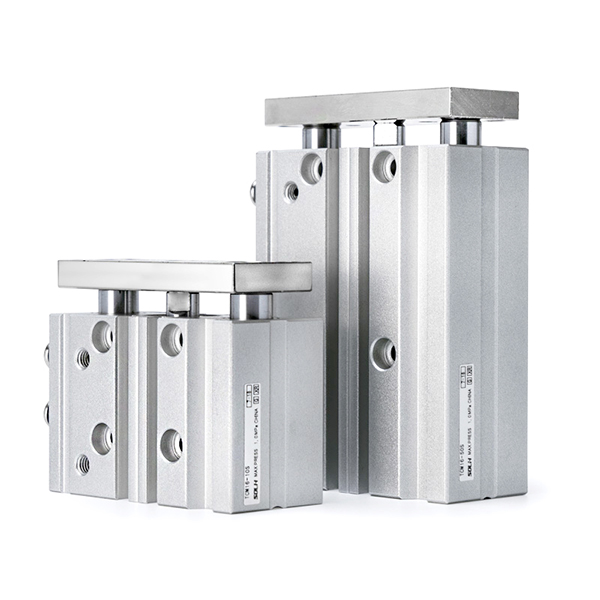

SOLH TC সিরিজ হল একটি উচ্চ-পারফরম্যান্স ট্রায়াক্সিয়াল গাইড রড সিলিন্ডার যা একটি সমন্বিত ডুয়াল গাইড রড + কেন্দ্রীয় পিস্টন রড কাঠামো গ্রহণ করে। অতি-উচ্চ দৃঢ়তা, চমৎকার অ্যান্টি-টরশন ক্ষমতা, শক্তিশালী পার্শ্বীয় লোড প্রতিরোধ এবং সুনির্দিষ্ট অবস্থান নির্ভুলতার সাথে বৈশিষ্ট্যযুক্ত, এই সিরিজটি φ6mm থেকে φ100mm পর্যন্ত একটি সম্পূর্ণ বোর পরিসর কভার করে, যার মধ্যে দুটি মূল মডেল রয়েছে: TCL যথার্থ বল বিয়ারিং টাইপ এবং TCM হেভি-ডিউটি স্লাইড। এটি কম্প্যাক্ট পুশিং, লিফটিং, স্টপিং এবং সুনির্দিষ্ট অনুবাদ স্টেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, স্ট্যান্ডার্ড অটোমেশন পরিস্থিতিতে SMC MGP সিরিজের জন্য একটি নিখুঁত ড্রপ-ইন প্রতিস্থাপন হিসাবে পরিবেশন করে।
• আল্ট্রা-হাই রিজিডিটি ট্রায়াক্সিয়াল স্ট্রাকচার: দুটি উচ্চ-শক্তি ভারবহনকারী ইস্পাত গাইড রড এবং একটি কেন্দ্রীয় পিস্টন রড দিয়ে সজ্জিত, সমন্বিত ট্রায়াক্সিয়াল কাঠামো সাধারণ সিলিন্ডারের দ্বিগুণ টর্শন প্রতিরোধ এবং পার্শ্বীয় লোড ক্ষমতা প্রদান করে। এটি কার্যকরভাবে নমন এবং অফসেট প্রতিরোধ করে, অসামান্য স্থিতিশীলতার সাথে উদ্ভট লোড এবং ট্রান্সভার্স প্রভাব কাজের অবস্থার সাথে খাপ খাইয়ে নেয়।
• সম্পূর্ণ দৃশ্যের জন্য ডুয়াল বিয়ারিং কনফিগারেশন
￮ টিসিL (বল বিয়ারিং): অতি-নিম্ন ঘর্ষণ, অতি-মসৃণ স্ট্রোক এবং স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি অপারেশন, যথার্থ জ্যাকিং, উচ্চ-গতি সাইক্লিং এবং কম-ঘর্ষণ গতির প্রয়োজনীয়তার জন্য আদর্শ।
￮ টিসিM (স্লাইড বিয়ারিং): পিতলের খাদ স্লাইডিং বুশিং দত্তক, এটি চমৎকার পরিধান প্রতিরোধের, প্রভাব প্রতিরোধের এবং পার্শ্বীয় লোড সহনশীলতা, ভারী-লোড, ধুলোবালি এবং ব্রেকিং কাজের অবস্থার জন্য পুরোপুরি উপযুক্ত।
• ইন্টিগ্রেটেড পাতলা এবং কমপ্যাক্ট ডিজাইন: ড্রাইভিং ইউনিট এবং গাইডিং ইউনিট সামগ্রিক ইনস্টলেশন স্থান কমানোর জন্য অত্যন্ত সংহত করা হয়েছে। উপরের এবং পাশের পৃষ্ঠের ডুয়াল এয়ার ইনলেটগুলি নমনীয় পাইপিং লেআউটকে সমর্থন করে, বিভিন্ন অন-সাইট পাইপলাইনের দিকনির্দেশ এবং কম্প্যাক্ট সরঞ্জাম কাঠামোর সাথে খাপ খাইয়ে নেয়।
• উচ্চ-নির্ভুলতা পুনরাবৃত্তি পজিশনিং: প্রিসিশন পজিশনিং হোলগুলি বেস, রিয়ার এন্ড ফেস এবং ফিক্সিং প্লেটে সংরক্ষিত থাকে যাতে অতি-উচ্চ রিপিট পজিশনিং নির্ভুলতা নিশ্চিত করা যায়। ফোর-সাইড ম্যাগনেটিক সুইচ খাঁজগুলি নমনীয় এবং ব্যাপক স্ট্রোক অবস্থান সনাক্তকরণ উপলব্ধি করে বহু-দিকনির্দেশক সুইচ ইনস্টলেশন সমর্থন করে।
• স্ট্যান্ডার্ড প্রিমিয়াম কনফিগারেশন: অন্তর্নির্মিত চৌম্বক রিং (স্ট্যান্ডার্ড এস চুম্বক), ডুয়াল-এন্ড রাবার বাফার এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত নকশা, পরিষ্কার ওয়ার্কশপ অপারেশন মানগুলির সাথে সঙ্গতিপূর্ণ। 5 মিমি থেকে 500 মিমি পর্যন্ত স্ট্যান্ডার্ড স্ট্রোকের সাথে ডাবল-অ্যাক্টিং ডিজাইন প্রায় সমস্ত প্রচলিত অটোমেশন ড্রাইভিং স্ট্রোককে কভার করে।
মডেলের উদাহরণ: TCM20-50S | TCL16-30J-20S-টি
|
কোড সেগমেন্ট |
স্পেসিফিকেশন অর্থ |
|
টিসি |
সিরিজ কোড: ডাবল-অ্যাক্টিং ট্রায়াক্সিয়াল গাইড রড সিলিন্ডার |
|
এম/এল |
বিয়ারিং টাইপ: M=TCM ব্রাস স্লাইড বিয়ারিং; L=TCL নির্ভুল বল বিয়ারিং |
|
J |
সামঞ্জস্যযোগ্য স্ট্রোকের ধরন (কোন চিহ্ন নেই = স্ট্যান্ডার্ড ফিক্সড স্ট্রোকের প্রকার) |
|
৬~১০০ |
বোরের আকার (মিমি): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5~500 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি): 5/10/20/30/40/50/75/100~500 |
|
0~50 (J-টাইপ) |
সামঞ্জস্যযোগ্য স্ট্রোক পরিসীমা (জে-টাইপের জন্য একচেটিয়া, সর্বোচ্চ 50 মিমি সমন্বয়) |
|
S |
চুম্বক সজ্জিত (বিল্ট-ইন চৌম্বকীয় রিং, স্ট্যান্ডার্ড কনফিগারেশন) |
|
-টি |
উচ্চ-তাপমাত্রা প্রতিরোধী বিকল্প: কাজের তাপমাত্রা -20℃~120℃ |
স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
• টিসিM25-75S: 25mm বোর, 75mm স্ট্রোক, বিল্ট-ইন ম্যাগনেট সহ স্লাইড বিয়ারিং টাইপ
• টিসিL20-50J-20S: 20mm বোর, 50mm স্ট্যান্ডার্ড স্ট্রোক, 20mm অ্যাডজাস্টেবল স্ট্রোক, চুম্বক সহ বল বিয়ারিং প্রিসিশন টাইপ
• টিসিM32-100S-T: 32mm বোর, 100mm স্ট্রোক, উচ্চ-তাপমাত্রা প্রতিরোধের সাথে স্লাইড বিয়ারিং টাইপ
(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20℃ স্বাভাবিক তাপমাত্রা, 0.5MPa রেট চাপ)
1. সাধারণ কর্মক্ষমতা পরামিতি
• অপারেশন মোড: দ্বৈত-অভিনয় পারস্পরিক গতি
• কাজের চাপ পরিসীমা: 0.1~1.0MPa; প্রুফ প্রেসার: 1.5MPa
• পরিবেষ্টিত তাপমাত্রা: -20℃~70℃ (বরফ মুক্ত প্রচলিত পরিবেশ); -20℃~120℃ (-T উচ্চ-তাপমাত্রা সংস্করণ)
• পিস্টন অপারেটিং গতি: 50~500mm/s (φ6~63 ছোট ও মাঝারি বোর); 50~400mm/s (φ80/100 বড় বোর)
• বাফার মোড: স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার; উচ্চ-প্রভাব পরিস্থিতির জন্য ঐচ্ছিক এয়ার কুশন বাফার
• তৈলাক্তকরণ মোড: তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন, পরিষ্কার শিল্প পরিবেশের জন্য উপযুক্ত
2. তাত্ত্বিক থ্রাস্ট ডেটা (@0.5MPa, ইউনিট: N)
|
বোরের আকার (মিমি) |
তাত্ত্বিক জোর (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. পণ্যের ওজন ডেটা (50 মিমি স্ট্রোক, ইউনিট: কেজি)
|
বোরের আকার (মিমি) |
টিসিM ওজন (কেজি) |
টিসিL ওজন (কেজি) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
তুলনা আইটেম |
টিসিL (বল বিয়ারিং) |
টিসিM (স্লাইড বিয়ারিং) |
|
বিয়ারিং টাইপ |
উচ্চ নির্ভুল রৈখিক বল ভারবহন |
পিতল খাদ সহচরী বিয়ারিং |
|
পার্শ্বীয় লোড ক্ষমতা |
মাঝারি (মসৃণ গতিকে অগ্রাধিকার দেয়) |
শক্তিশালী (প্রভাব প্রতিরোধকে অগ্রাধিকার দেয়) |
|
গতির বৈশিষ্ট্য |
অতি-নিম্ন ঘর্ষণ, মসৃণ স্ট্রোক, স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং |
চমৎকার পরিধান প্রতিরোধের, স্থিতিশীল অপারেশন, শক্তিশালী রেডিয়াল লোড সহনশীলতা |
|
প্রযোজ্য পরিস্থিতি |
যথার্থ জ্যাকিং, উচ্চ-গতির পারস্পরিক গতি, কম-ঘর্ষণ প্রয়োজনীয় স্টেশন |
ভারী লোড, ধুলোময় পরিবেশ, ব্রেকিং এবং ট্রান্সভার্স প্রভাব কাজের অবস্থা |
|
খরচ স্তর |
প্রিমিয়াম |
অর্থনৈতিক |
1. নমনীয় মাল্টি-মাউন্ট ডিজাইন
• ডাইরেক্ট বডি মাউন্টিং: সংরক্ষিত স্ক্রু ছিদ্র নীচে, পাশে এবং প্রান্তের মুখগুলিতে সরাসরি ফিক্সিংয়ের জন্য কোন অতিরিক্ত বন্ধনীর প্রয়োজন নেই, দ্রুত সমাবেশ এবং অন-সাইট ইনস্টলেশনের জন্য বিচ্ছিন্নকরণ সক্ষম করে।
• ঐচ্ছিক অক্জিলিয়ারী আনুষাঙ্গিক: ফ্ল্যাঞ্জ (F) এবং ফুট বন্ধনী (L) মাউন্ট আনুষাঙ্গিক উপলব্ধ, নমনীয় অনুভূমিক এবং উল্লম্ব বিন্যাস সমর্থন করে বিভিন্ন সরঞ্জাম কাঠামোগত ডিজাইনের সাথে খাপ খাইয়ে নিতে।
2. মূল শিল্প অ্যাপ্লিকেশন
• পরিবাহক লাইন অটোমেশন: Workpiece স্টপিং, উপাদান উত্তোলন এবং তৃণশয্যা অবস্থান; শক্তিশালী প্রভাব প্রতিরোধের এবং অ্যান্টি-অফসেট কর্মক্ষমতা স্থিতিশীল কনভেয়িং এবং সীমিত অপারেশন নিশ্চিত করে।
• 3C ইলেকট্রনিক যথার্থ প্রক্রিয়াকরণ: PCB হ্যান্ডলিং, টার্মিনাল ক্রিমিং পজিশনিং এবং হালকা ওয়ার্কপিস অনুবাদ; উচ্চ বিরোধী ঘূর্ণন নির্ভুলতা গ্যারান্টি শূন্য-বিক্ষেপ নির্ভুলতা সমাবেশ এবং প্রক্রিয়াকরণ.
• প্যাকেজিং যন্ত্রপাতি: ম্যাটেরিয়াল ব্যাফেল ড্রাইভিং, সাইলো গেট স্যুইচিং এবং স্বল্প-দূরত্বের উপাদান পুশিং; কমপ্যাক্ট বডি পুরোপুরি অত্যন্ত সমন্বিত প্যাকেজিং সরঞ্জাম বিন্যাসের সাথে খাপ খায়।
• সাধারণ শিল্প অটোমেশন: জিগ উত্তোলন, অংশ ইজেকশন এবং উদ্ভট লোড ড্রাইভিং; ঐতিহ্যগত বিভক্ত সিলিন্ডার + গাইড রড সংমিশ্রণ প্রতিস্থাপনের জন্য সিলিন্ডার এবং গাইড ফাংশনগুলিকে একীভূত করে, সরঞ্জামের গঠনকে সরল করে এবং খরচ কমায়৷
|
তুলনা আইটেম |
SOLH টিসি সিরিজ |
এসএমসি এমজিপি সিরিজ |
|
বোর কভারেজ রেঞ্জ |
φ6~100mm (সম্পূর্ণ মাইক্রো এবং স্ট্যান্ডার্ড রেঞ্জ) |
φ12~100mm (শুধুমাত্র স্ট্যান্ডার্ড বোর) |
|
বিয়ারিং কনফিগারেশন |
টিসিL বল বিয়ারিং / TCM স্লাইড বিয়ারিং |
MGPL বল বিয়ারিং / MGPM স্লাইড বিয়ারিং |
|
অ-ঘূর্ণন নির্ভুলতা |
±0.05°~±0.10° |
±0.08°~±0.15° |
|
পার্শ্বীয় লোড ক্ষমতা |
শক্তিশালী (সাধারণ সিলিন্ডারের চেয়ে 2 গুণ বেশি) |
মাঝারি |
|
খরচ কর্মক্ষমতা |
উচ্চ খরচ কর্মক্ষমতা |
উচ্চ বাজার মূল্য |
|
প্রতিস্থাপন সামঞ্জস্যতা |
100% সরাসরি ড্রপ-ইন প্রতিস্থাপন |
স্ট্যান্ডার্ড বেঞ্চমার্ক মডেল |
1. বোর সাইজ নির্বাচন: প্রকৃত কাজের লোড অনুযায়ী প্রয়োজনীয় খোঁচা গণনা করুন; তাত্ত্বিক থ্রাস্ট ≥ প্রকৃত লোড × 1.5 সহ বোরের আকার নির্বাচন করুন, ওভারলোড অপারেশন এড়াতে 50% নিরাপত্তা মার্জিন সংরক্ষণ করুন।
2. বিয়ারিং টাইপ নির্বাচন: নির্ভুল অবস্থান এবং উচ্চ-ফ্রিকোয়েন্সি মসৃণ সাইক্লিং পরিস্থিতির জন্য TCL বল বিয়ারিং বেছে নিন; ভারী-লোড, ধুলোবালি এবং উচ্চ-প্রভাবিত কাজের অবস্থার জন্য TCM স্লাইড বিয়ারিং বেছে নিন।
3. কার্যকরী কনফিগারেশন নির্বাচন
￮ স্ট্রোক ফাইন অ্যাডজাস্টমেন্ট ডিমান্ড: জে-টাইপ অ্যাডজাস্টেবল স্ট্রোক সিলেক্ট করুন (0~50mm অ্যাডজাস্টেবল রেঞ্জ)
￮ অবস্থান সনাক্তকরণের চাহিদা: S চুম্বক কনফিগারেশন + বহু-দিকনির্দেশক চৌম্বকীয় সুইচগুলি নির্বাচন করুন (চার-পাশে ইনস্টলযোগ্য)
￮ উচ্চ-তাপমাত্রা কাজের পরিবেশ: -T উচ্চ-তাপমাত্রা প্রতিরোধী বিকল্প নির্বাচন করুন (-20℃~120℃)
SOLH TC সিরিজের ট্রায়াক্সিয়াল গাইড রড সিলিন্ডার উচ্চ দৃঢ়তা, সুপার ল্যাটারাল লোড রেজিস্ট্যান্স এবং উচ্চ-নির্ভুল অ্যান্টি-রোটেশন পারফরম্যান্সকে একীভূত করে, ডুয়াল বিয়ারিং অপশন এবং অ্যাডজাস্টেবল স্ট্রোক এবং উচ্চ-তাপমাত্রার ঐচ্ছিক ফাংশন সহ, SMC MGP সিরিজের জন্য সবচেয়ে সাশ্রয়ী-কার্যকর সরাসরি প্রতিস্থাপন হিসাবে পরিবেশন করে, সম্পূর্ণ-scenedri পজিশনিং অটো লিফ্টিং স্টপিং সিরিজের জন্য।
