TN সিরিজ ডুয়াল রড সিলিন্ডার

টিএন সিরিজ টুইন শ্যাফট সিলিন্ডার | কমপ্যাক্ট কম দামের ডাবল রড বায়ুসংক্রান্ত সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

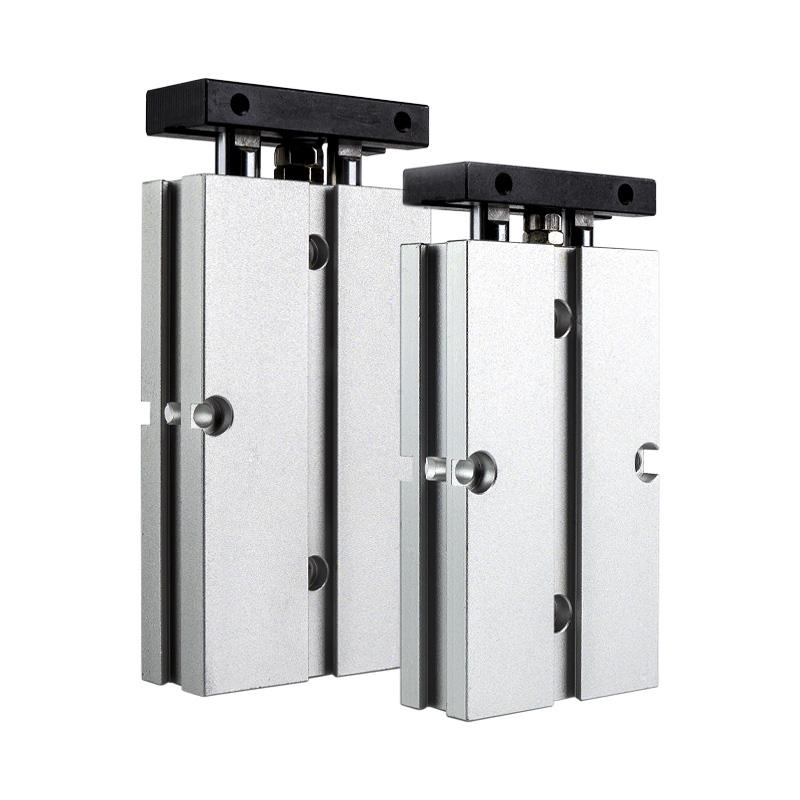

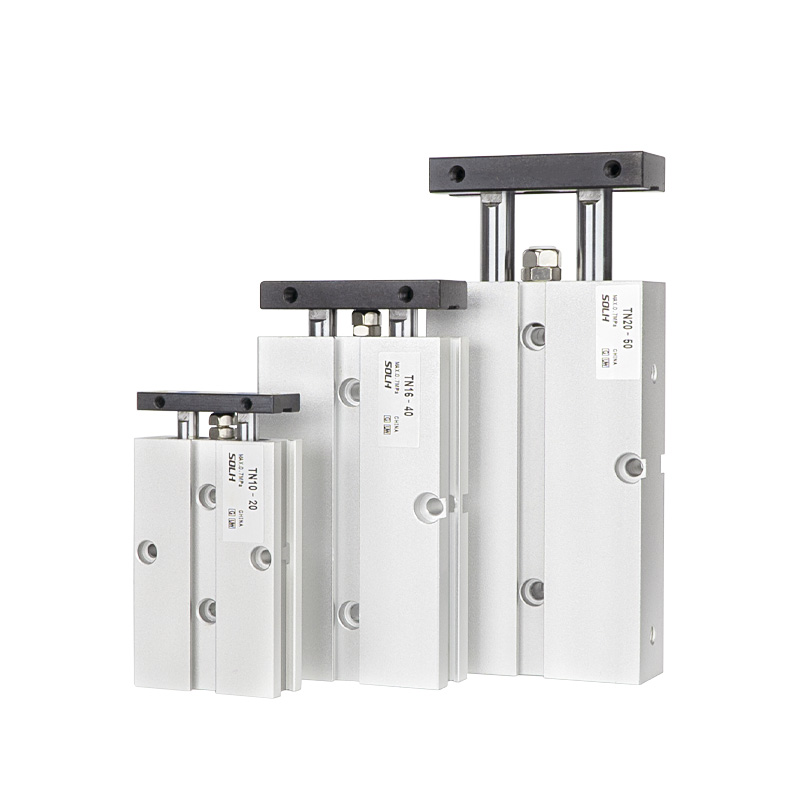

পণ্য ওভারভিউ এবং মূল গঠন

     SOLH TN সিরিজ হল একটি খরচ-কার্যকর কমপ্যাক্ট টুইন শ্যাফ্ট সিলিন্ডার যাতে একটি একক-পিস্টন ডাবল-রড গঠন এবং স্লাইড বিয়ারিং নির্দেশিকা রয়েছে। স্থান-সংরক্ষণ ইনস্টলেশন এবং বহুমুখী মাউন্টিংয়ের জন্য ডিজাইন করা হয়েছে, এটি স্ট্যান্ডার্ড বিল্ট-ইন ম্যাগনেটিক রিং এবং সামঞ্জস্যযোগ্য স্ট্রোক বাফার সহ আসে। ±0.2° অ্যান্টি-ঘূর্ণন নির্ভুলতা এবং চমৎকার অ্যান্টি-ডিফ্লেকশন পারফরম্যান্সের সাথে, TN সিলিন্ডারটি হালকা-লোড অটোমেশন পরিস্থিতিতে ব্যাপকভাবে প্রয়োগ করা হয় যার মধ্যে রয়েছে যথার্থ অবস্থান, ওয়ার্কপিস প্রেসিং, উপাদান ব্লক করা এবং রৈখিক স্থানান্তর, অসামান্য সর্বজনীনতা এবং মান স্বয়ংক্রিয় স্টেশনগুলির জন্য খরচ সুবিধা প্রদান।

1. মূল কাঠামোগত সুবিধা

• স্থিতিশীল টুইন রড সিঙ্ক্রোনাস অপারেশন: বর্ধিত স্লাইডিং বুশিং সহ একক-পিস্টন এবং ডবল সমান্তরাল হার্ড ক্রোম রড কনফিগারেশন গ্রহণ করে। দ্বৈত-রড সিঙ্ক্রোনাস কাঠামো কার্যকরভাবে টর্শন এবং দোলনাকে প্রতিরোধ করে, হালকা-লোড গাইডিং কাজের জন্য ±0.2° ঘূর্ণন সহনশীলতার সাথে নির্ভরযোগ্য অ্যান্টি-ডিফ্লেকশন কর্মক্ষমতা অর্জন করে।

• সামঞ্জস্যযোগ্য বাফার এবং স্ট্রোক ফাইন-টিউনিং: সুনির্দিষ্ট স্ট্রোক ফাইন-টিউনিং এবং নরম বাফারিংয়ের জন্য সামনের সামঞ্জস্যযোগ্য রাবার-বিরোধী সংঘর্ষের প্যাড দিয়ে সজ্জিত; অপারেটিং প্রভাব এবং শব্দ কমাতে ফিক্সড রিয়ার বাফারের সাথে মিলে যায়, স্থিতিশীল পারস্পরিক গতি নিশ্চিত করে।

• স্পেস-সেভিং 3-সাইড মাউন্টিং: এমবেডেড বডি ডিজাইন নীচে, উপরে এবং পাশের দিক থেকে নমনীয় ইনস্টলেশন সমর্থন করে। সংরক্ষিত পাশের খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই সরাসরি চৌম্বকীয় সুইচ মাউন্ট করার অনুমতি দেয়, সরঞ্জামের স্থান ব্যবহার সর্বাধিক করে।

• স্ট্যান্ডার্ড ম্যাগনেটিক কনফিগারেশন: অন্তর্নির্মিত চৌম্বক রিং (S প্রত্যয়) সমস্ত TN সিরিজের মডেলের জন্য মান হিসাবে সজ্জিত কোন অ-চৌম্বক সংস্করণ উপলব্ধ নেই, সর্বজনীন স্বয়ংক্রিয় অ্যাপ্লিকেশনগুলির জন্য সুবিধাজনক স্ট্রোক অবস্থান সনাক্তকরণ সক্ষম করে৷

2. মূল পণ্যের পার্থক্য (কী নির্বাচনের রেফারেন্স)

• টিএন বনাম টিআর সিরিজ: TN আরো কমপ্যাক্ট সাইজ, কম খরচ এবং φ6 বোর বিকল্পের সাথে এন্টারপ্রাইজ স্ট্যান্ডার্ড গ্রহণ করে; TR উচ্চতর দৃঢ়তা, ভারী-লোড প্রতিরোধের এবং φ6 সহ সম্পূর্ণ বোরের আকার সহ JIS শিল্প মান অনুসরণ করে।

• টিএন বনাম CXS / CXSJ সিরিজ: TN স্ট্যান্ডার্ড একক থ্রাস্ট আউটপুট সহ একটি একক-পিস্টন কাঠামো বৈশিষ্ট্যযুক্ত, আরও সাশ্রয়ী মূল্যের এবং স্থান-সংরক্ষণ; CXS এবং CXSJ ডবল থ্রাস্ট আউটপুট এবং উচ্চতর উচ্চ-গতির কর্মক্ষমতা সহ ডুয়াল-পিস্টন ডিজাইন গ্রহণ করে, ভারী-লোড এবং উচ্চ-নির্ভুল পরিস্থিতির জন্য উপযুক্ত।

কোর সাব-সিরিজ শ্রেণীবিভাগ (রড টাইপ)

টিএন সিরিজে দুটি মূলধারার রডের ধরন রয়েছে যা একক-এন্ড অপারেশন এবং দ্বিপাক্ষিক থ্রু-টাইপ গতির চাহিদা মেটাতে বিভিন্ন হালকা-লোড অটোমেশন স্টেশনগুলির জন্য।

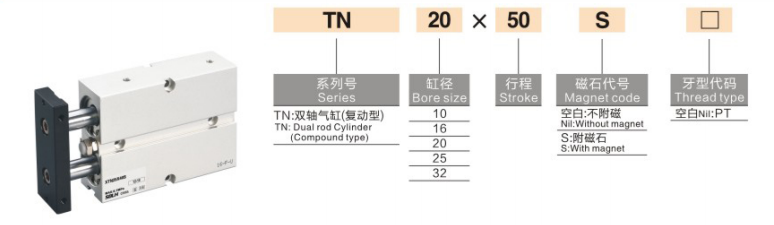

সম্পূর্ণ মডেল নামকরণের নিয়ম

মডেলের উদাহরণ: TN20×50S

1. নামকরণ কোড সংজ্ঞা

1. সিরিজ কোড: TN (সিঙ্গল-এন্ড রড) / TNW (রডের মাধ্যমে ডাবল)

2. বোর সাইজ: 10 / 16 / 20 / 25 / 32 মিমি (φ6 বোর উপলব্ধ নেই, টিআর সিরিজ থেকে আলাদা)

3. স্ট্যান্ডার্ড স্ট্রোক: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 মিমি (সর্বোচ্চ স্ট্রোক: 200 মিমি)

4. চৌম্বক রিং কনফিগারেশন: S (স্ট্যান্ডার্ড বিল্ট-ইন ম্যাগনেটিক রিং, বাধ্যতামূলক কনফিগারেশন, অ-চৌম্বকীয় সংস্করণ নেই)

5. থ্রেড টাইপ: ডিফল্ট PT (Rc) থ্রেড; ঐচ্ছিক G থ্রেড (প্রত্যয় G) / NPT থ্রেড (প্রত্যয় T)

6. ম্যাগনেটিক সুইচ: ঐচ্ছিক CS1-J, CS1-G, D-M9B এবং অন্যান্য মডেল, সরাসরি পার্শ্ব সংরক্ষিত খাঁজে ইনস্টল করা

সাধারণ মান প্রযুক্তিগত পরামিতি

(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20 ℃ স্বাভাবিক তাপমাত্রা, শুষ্ক বায়ু)

• অপারেশন মোড: ডাবল-অভিনয় একক-পিস্টন ড্রাইভিং

• কাজের চাপ পরিসীমা: 0.15~1.0MPa

• প্রমাণ চাপ: 1.5 এমপিএ

• পরিবেষ্টিত তাপমাত্রা: -20℃~70℃ (বরফ মুক্ত পরিবেশ)

• অপারেটিং গতি: 30~500mm/s

• বিরোধী ঘূর্ণন নির্ভুলতা: ±0.2° (স্থিতিশীল আলো-লোড গাইডিং নির্ভুলতা)

• বাফার মোড: ফ্রন্ট অ্যাডজাস্টেবল রাবার অ্যান্টি-কলিশন প্যাড + রিয়ার ফিক্সড রাবার বাফার (কোন এয়ার বাফার বিকল্প নেই)

• পাইপিং পোর্ট সাইজ

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• মাউন্টিং পদ্ধতি: এমবেডেড বডি ইন্সটলেশন + 3-পার্শ্বযুক্ত মাউন্টিং (নীচে / উপরে / পাশে), অতি-স্পেস-সেভিং ডিজাইন

তাত্ত্বিক থ্রাস্ট এবং টেনশন ডেটা (@0.5MPa, ইউনিট: N)

স্ট্যান্ডার্ড একক থ্রাস্ট আউটপুট সহ একক-পিস্টন কাঠামো, প্রচলিত হালকা-লোড পরিস্থিতির জন্য সাশ্রয়ী

দ্রুত নির্বাচন গাইড

1. বাজেট এবং স্থান নির্বাচন: অতি-কমপ্যাক্ট স্থান এবং কম খরচে হালকা-লোড চাহিদার জন্য TN সিরিজ বেছে নিন; JIS স্ট্যান্ডার্ড, ভারী-লোড অপারেশন এবং φ6 বোরের প্রয়োজনীয়তার জন্য TR সিরিজ নির্বাচন করুন।

2. থ্রাস্ট এবং কর্মক্ষমতা নির্বাচন: ডবল থ্রাস্ট আউটপুট এবং হাই-স্পিড পিক-এন্ড-প্লেস পরিস্থিতির জন্য CXS/CXSJ ডুয়াল-পিস্টন সিলিন্ডার গ্রহণ করুন; TN/TR একক-পিস্টন সিলিন্ডার নির্বাচন করুন যদি স্ট্যান্ডার্ড একক থ্রাস্ট কাজের চাহিদা পূরণ করে।

3. রড টাইপ নির্বাচন: প্রচলিত একক-দিক অপারেশনের জন্য আদর্শ TN একক-শেষ রড চয়ন করুন; দ্বিপাক্ষিক মাউন্টিং এবং দ্বিমুখী সিঙ্ক্রোনাস গতির জন্য রডের মাধ্যমে TNW ডাবল নির্বাচন করুন।

4. ম্যাগনেটিক কনফিগারেশন নোট: সমস্ত TN সিরিজের সিলিন্ডারে S ম্যাগনেটিক রিং স্ট্যান্ডার্ড (আবশ্যকীয় কনফিগারেশন) হিসাবে সজ্জিত, কোন অতিরিক্ত নির্বাচনের প্রয়োজন নেই।
