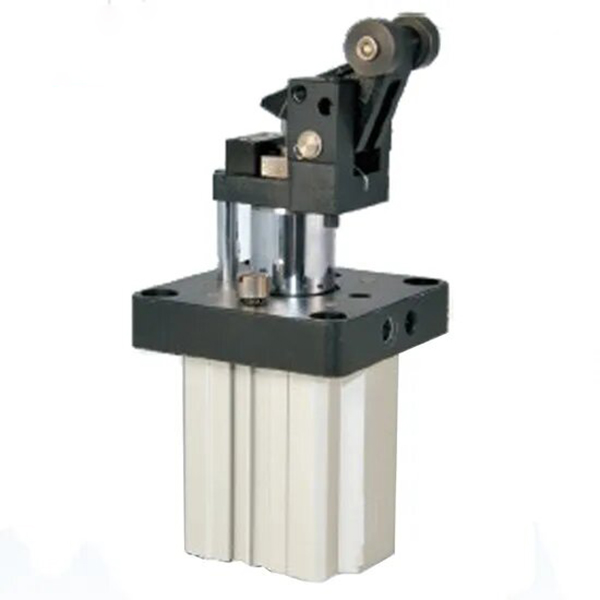

TWH/TWM সিরিজ লিভার রোলার স্টপার সিলিন্ডার | স্ব-লকিং হেভি-ডিউটি ​​স্টপ সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

     SOLH TWH/TWM সিরিজ হল লিভার রোলার-টাইপ হেভি-ডিউটি ​​স্টপার সিলিন্ডার যা মাঝারি এবং ভারী-লোড স্বয়ংক্রিয় পরিবাহক লাইনের জন্য ডিজাইন করা হয়েছে। φ20mm থেকে φ80mm পর্যন্ত বোরের মাপ কভার করে, সিরিজটিতে অন্তর্নির্মিত সেলফ-লকিং অ্যান্টি-রিবাউন্ড মেকানিজম, স্ট্যান্ডার্ড অ্যাডজাস্টেবল হাইড্রোলিক বাফার, উচ্চ-দৃঢ়তা লিভার কাঠামো এবং ইন্টিগ্রেটেড ফ্ল্যাঞ্জ মাউন্টিং সহ মূল সুবিধা রয়েছে। এটি স্থিরভাবে 30-300 কেজি প্যালেট এবং টুলিং প্লেট পরিচালনা করে, যা কনভেয়র স্টপিং, ট্রান্সফার পজিশনিং এবং স্টেশন অ্যান্টি-শিফটিং-এর জন্য ব্যাপকভাবে ব্যবহৃত হয়, মাঝারি এবং ভারী-লোড অটোমেশন পরিস্থিতিগুলির জন্য মূলধারার নির্ভরযোগ্য স্টপার সমাধান হিসাবে পরিবেশন করে।

  1.1 লিভার রোলার ফোর্স-বুস্টিং স্ট্রাকচার

     একটি ডবল-অভিনয় লিভার রোলার ডিজাইন গ্রহণ করে, পণ্যটি লিভার বল পরিবর্ধন এবং ঘূর্ণায়মান যোগাযোগের কাজের নীতি ব্যবহার করে। এটি কম প্রভাব এবং মসৃণ ঘূর্ণায়মান অপারেশন সহ বড় স্টপিং ফোর্স সরবরাহ করে, কার্যকরভাবে ওয়ার্কপিস বন্ধ করার সময় কঠোর প্রভাব হ্রাস করে এবং উভয় সরঞ্জাম এবং ওয়ার্কপিসকে সুরক্ষা দেয়।

  1.2 কোর স্ব-লকিং অ্যান্টি-রিবাউন্ড ফাংশন

     একটি ঐচ্ছিক আপগ্রেড হিসাবে একটি সমন্বিত যান্ত্রিক স্ব-লকিং প্রক্রিয়া দিয়ে সজ্জিত। ওয়ার্কপিস প্রভাব বন্ধ করার পরে, সিলিন্ডারটি স্বয়ংক্রিয়ভাবে লিভার আর্মটিকে লক করে দেয় যাতে ওয়ার্কপিসগুলির রিবাউন্ড এবং রিভার্স পুশিং রোধ করে, স্টেশন স্থানচ্যুতি সমস্যাগুলি দূর করে এবং সামগ্রিক উত্পাদন লাইনের স্থায়িত্ব এবং অবস্থানের নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।

  1.3 গ্রেডেড হাইড্রোলিক বাফার সিস্টেম

     • φ20/φ25 ছোট বোর: অ-নিয়ন্ত্রণযোগ্য জলবাহী বাফারের সাথে মিলিত, পুরোপুরি হালকা এবং মাঝারি-লোড-লোড কম-গতির কাজের অবস্থার সাথে সাশ্রয়ী-কার্যকর স্থিতিশীল বাফারিং কর্মক্ষমতার সাথে মানিয়ে নেওয়া।

     • φ32–φ80 বড় বোর: নিয়মিত জলবাহী বাফার দিয়ে সজ্জিত. ব্যবহারকারীরা অবাধে স্যাঁতসেঁতে প্রতিরোধের পরিবর্তন করতে, বিভিন্ন ওজনের ওয়ার্কপিসগুলিকে মিলিত করতে এবং প্রভাব শক্তিকে সম্পূর্ণরূপে শোষণ করতে এবং শূন্য-প্রভাব স্টপিং অর্জন করতে গতি বহন করতে অবাধে ঘোরাতে পারেন।

  1.4 উচ্চ-দৃঢ়তা এবং দীর্ঘ-জীবন ডিজাইন

     ঘন হার্ড ক্রোম-ধাতুপট্টাবৃত পিস্টন রড এবং হার্ড অ্যানোডাইজড সিলিন্ডার বডি গ্রহণ করে, চমৎকার পরিধান প্রতিরোধ, চাপ প্রতিরোধ এবং প্রভাব প্রতিরোধের বৈশিষ্ট্যযুক্ত। স্ট্যান্ডার্ড তেল-মুক্ত অপারেশন ডিজাইন কম রক্ষণাবেক্ষণ এবং বর্ধিত পরিষেবা জীবন সহ পরিষ্কার উত্পাদন পরিবেশ এবং ওয়েল্ডিং স্প্ল্যাশ-প্রুফ কাজের অবস্থার সাথে খাপ খায়।

  1.5 নমনীয় ইনস্টলেশন এবং স্যুইচ লেআউট

     স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাউন্টিং দ্রুত এবং স্থিতিশীল ইনস্টলেশন নিশ্চিত করে। সিলিন্ডারের বডিটি সেন্সর মাউন্টিং গ্রুভের সাথে প্রাক-সংরক্ষিত, অতিরিক্ত আনুষাঙ্গিক ছাড়া সরাসরি চৌম্বকীয় সুইচ ইনস্টলেশন সমর্থন করে। 4-পার্শ্বের মাউন্ট ডিজাইন শক্তিশালী লেআউট অভিযোজনযোগ্যতার সাথে অন-সাইট ফিক্সচার হস্তক্ষেপ এড়ায়।

  1.6 মডেল কার্যকরী পার্থক্য

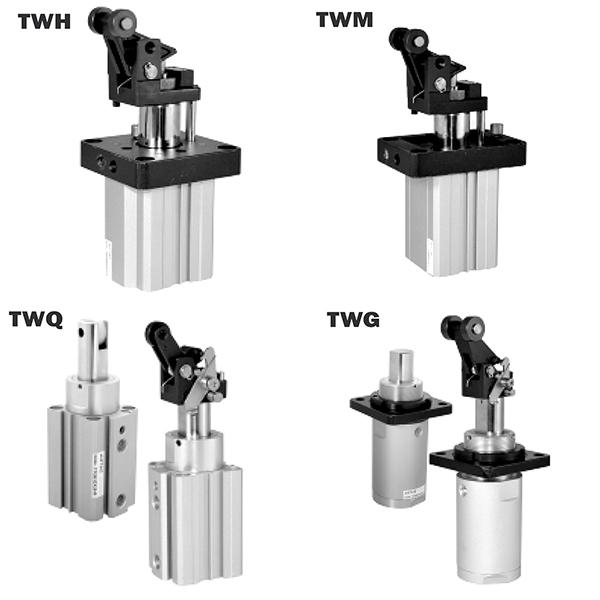

     • TWH সিরিজ: সর্বোচ্চ স্টপিং ফোর্স সহ স্ট্যান্ডার্ড ডবল-অভিনয় কাঠামো, ভারী-লোড এবং উচ্চ-ফ্রিকোয়েন্সি শুরু-স্টপ পরিস্থিতির জন্য উপযুক্ত।

     • TWM সিরিজ: বিল্ট-ইন স্প্রিং স্ট্রাকচারের সাথে ডাবল-অভিনয়, পাওয়ার ব্যর্থতার পর স্বয়ংক্রিয় রিলিজ উপলব্ধি করা, উচ্চ-ঝুঁকির স্টেশনগুলির জন্য সরঞ্জাম এবং কর্মীদের নিরাপত্তাকে অগ্রাধিকার দেওয়া।

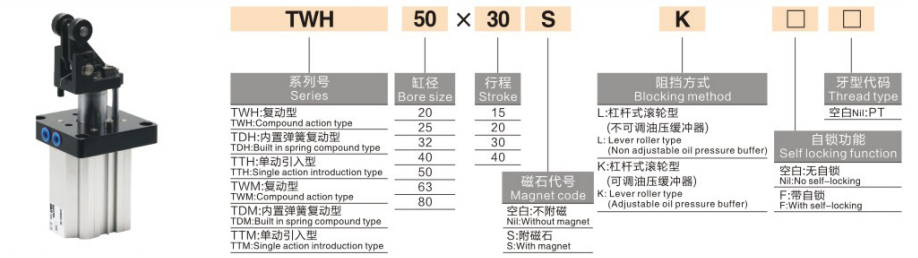

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল উদাহরণ: TWH50-30SK-F, TWM63-30K-F

  2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • স্ব-লকিং মাঝারি-লোড মডেল: TWH50-30S-F (φ50 বোর, 30mm স্ট্রোক, নন-অ্যাডজাস্টেবল হাইড্রোলিক বাফার, স্ব-লকিং ফাংশন সহ)

     • সেফটি পাওয়ার-অফ রিলিজ মডেল: TWM63-30K-F (φ63 বোর, 30mm স্ট্রোক, অ্যাডজাস্টেবল হাইড্রোলিক বাফার, বিল্ট-ইন স্প্রিং সেফটি স্ট্রাকচার, স্ব-লকিং সহ)

3. সাধারণ প্রযুক্তিগত পরামিতি (20℃, 0.5MPa স্ট্যান্ডার্ড কন্ডিশন)

 3.1 মৌলিক স্পেসিফিকেশন

     • অপারেশন মোড: TWH = Double-acting; TWM = বিল্ট-ইন স্প্রিং সহ ডাবল-অভিনয়

     • কাজের চাপ পরিসীমা: 0.05~1.0MPa; প্রুফ প্রেসার: 1.5MPa

     • পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত পরিবেশ)

     • বাফার কনফিগারেশন: φ20/φ25 = অ-নিয়ন্ত্রণযোগ্য জলবাহী বাফার; φ32~φ80 = সামঞ্জস্যযোগ্য জলবাহী বাফার

     • তৈলাক্তকরণ মোড: তেল-মুক্ত অপারেশন

     • ইনস্টলেশন পদ্ধতি: স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাউন্ট

  3.2 স্ট্যান্ডার্ড বোর এবং স্ট্রোক সমন্বয়

 3.3 তাত্ত্বিক স্টপিং ফোর্স (ইউনিট: N @0.5MPa, লিভার আউটপুট, TWH)

  3.4 পণ্যের ওজন (ইউনিট: কেজি @ স্ট্যান্ডার্ড স্ট্রোক, TWH)

4. মূল কনফিগারেশন এবং নির্বাচন নির্দেশিকা

 4.1 বাফার টাইপ নির্বাচন

     • S নন-অ্যাডজাস্টেবল হাইড্রোলিক বাফার: φ20/φ25 ছোট বোরের জন্য উত্সর্গীকৃত। সাশ্রয়ী, হালকা লোডের জন্য উপযুক্ত (≤50kg) এবং স্থিতিশীল স্থায়ী বাফারিং কর্মক্ষমতা সহ কম-গতি অপারেশন (≤0.3m/s)।

     • K সামঞ্জস্যযোগ্য হাইড্রোলিক বাফার: φ32–φ80 বড় বোরের জন্য একচেটিয়া। বিনামূল্যে স্যাঁতসেঁতে সামঞ্জস্য সমর্থন করে, পুরোপুরি মেলে মাঝারি এবং ভারী লোড (50-300kg) এবং মাঝারি-উচ্চ গতির অপারেশন (≤0.5m/s), বিভিন্ন কাজের অবস্থার সাথে খাপ খাইয়ে নেয়।

 4.2 স্ব-লকিং ফাংশন নির্বাচন

     • F স্ব-লকিং টাইপ (প্রস্তাবিত): workpiece প্রভাব স্টপিং পরে স্বয়ংক্রিয় লকিং, কার্যকরভাবে workpiece রিবাউন্ড এবং স্টেশন স্থানচ্যুতি প্রতিরোধ. সম্পূর্ণরূপে স্বয়ংক্রিয় ক্রমাগত পরিবাহক লাইনের জন্য আদর্শ, ব্যাপকভাবে কর্মক্ষম স্থিতিশীলতা উন্নত করে।

     • নন-লকিং টাইপ: শুধুমাত্র ক্ষুদ্র বিপরীত প্রভাব এবং ম্যানুয়াল রিসেট সহ পরিস্থিতিগুলির জন্য প্রযোজ্য৷ দরিদ্র অবস্থানের স্থিতিশীলতার কারণে স্বয়ংক্রিয় উত্পাদন লাইনের জন্য সুপারিশ করা হয় না।

  4.3 অপারেশন মোড নির্বাচন

     • TWH ডাবল-অ্যাক্টিং: দ্বিমুখী নিয়ন্ত্রণযোগ্য ক্ল্যাম্পিং এবং রিলিজিংয়ের সাথে সর্বাধিক স্টপিং বল। ভারী-লোড এবং উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপ সাইক্লিং পরিস্থিতির জন্য অপ্টিমাইজ করা হয়েছে।

     • TWM স্প্রিং-লোডেড ডাবল-অ্যাক্টিং: শক্তি ব্যর্থতার উপর স্বয়ংক্রিয় মুক্তি, সরঞ্জাম এবং কর্মীদের নিরাপত্তা নিশ্চিত করা. বিপজ্জনক কাজের স্টেশন এবং পাওয়ার-অফ সুরক্ষা অ্যাপ্লিকেশনগুলির জন্য অগ্রাধিকার।

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • মাঝারি এবং ভারী-শুল্ক পরিবাহক লাইন: ইলেকট্রনিক্স, হোম অ্যাপ্লায়েন্স এবং লজিস্টিক শিল্পে 50-300kg প্যালেট এবং টুলিং প্লেটের থামানো, স্থানান্তর এবং অ্যান্টি-শিফটিং করার জন্য বিশেষ, স্থিতিশীল মাঝারি-ভারী লোড সীমিত কর্মক্ষমতা প্রদান করে।

     • স্বয়ংক্রিয় উপাদান হ্যান্ডলিং লাইন: মাঝারি-উচ্চ গতিতে প্রয়োগ করা হয়েছে (≤0.5m/s) ওয়ার্কপিস রোলার এবং বেল্ট কনভেয়রগুলিতে থামছে। সামঞ্জস্যযোগ্য জলবাহী বাফার ওয়ার্কপিসগুলিকে রক্ষা করার জন্য নরম এবং প্রভাব-মুক্ত স্টপিং প্রক্রিয়া অর্জন করে।

     • মেশিন টুল এবং ওয়েল্ডিং স্টেশন: মেশিন টুল লোডিং/আনলোডিং লিমিটিং এবং ওয়েল্ডিং ফিক্সচার পজিশনিং এর জন্য উপযুক্ত। প্রভাব প্রতিরোধের এবং ঢালাই স্ল্যাগ প্রতিরোধের বৈশিষ্ট্যযুক্ত, এটি স্থিরভাবে কঠোর শিল্প কাজের অবস্থার সাথে খাপ খায়।

     • AS/RS এবং AGV ডকিং সিস্টেম: স্টেরিওস্কোপিক গুদাম প্যালেট স্টপিং এবং AGV সঠিক ডকিং পজিশনিংয়ের জন্য ব্যবহৃত। স্ব-লকিং অ্যান্টি-রিবাউন্ড ডিজাইন বুদ্ধিমান গুদামজাতকরণ সিস্টেমের জন্য স্থিতিশীল কর্ম এবং নির্ভরযোগ্য সংকেত প্রতিক্রিয়া নিশ্চিত করে।

6. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

     1. বোর সাইজ নির্বাচন: ওয়ার্কপিস ওজন এবং অপারেটিং গতি অনুযায়ী বোর নির্বাচন করুন. নিরাপত্তা মান অনুসরণ করুন: তাত্ত্বিক স্টপিং ফোর্স ≥ প্রকৃত লোড × 2. 50 কেজির নিচে লোডের জন্য φ25; 50-150 কেজি লোডের জন্য φ32/φ40; 150-300 কেজি লোডের জন্য φ50/φ63।

     2. বাফার টাইপ নির্বাচন: φ20/φ25 বোরের জন্য S নন-অ্যাডজাস্টেবল বাফার বেছে নিন; পরিবর্তনশীল গতি এবং লোড অবস্থার সাথে খাপ খাইয়ে নিতে φ32 এর উপরে বোরের জন্য K সামঞ্জস্যযোগ্য বাফার চয়ন করুন।

     3. কার্যকরী কনফিগারেশন নির্বাচন: সমস্ত স্বয়ংক্রিয় উত্পাদন লাইনের জন্য F স্ব-লকিং নির্বাচন করুন; ভারী-লোড এবং উচ্চ-ফ্রিকোয়েন্সি পরিস্থিতির জন্য TWH ডাবল-অ্যাক্টিং গ্রহণ করুন; নিরাপত্তা-অগ্রাধিকার এবং পাওয়ার-অফ সুরক্ষা স্টেশনের জন্য TWM স্প্রিং-লোডেড টাইপ বেছে নিন।

এক বাক্যের সারাংশ

     SOLH TWH/TWM সিরিজের মিডিয়াম-হেভি ডিউটি ​​লিভার রোলার স্টপার সিলিন্ডারগুলি স্ব-লকিং অ্যান্টি-রিবাউন্ড মেকানিজম এবং গ্রেডেড হাইড্রোলিক বাফার সিস্টেমকে একীভূত করে, যা 30-300 কেজি স্বয়ংক্রিয় স্টেশন এবং কনভেয়ারের জন্য স্থিতিশীল, কম-প্রভাব এবং উচ্চ-নিরাপত্তা পেশাদার স্টপিং সমাধান প্রদান করে।
