VZM500 (VZM5) সিরিজ 5/2-ওয়ে মেকানিক্যাল ভালভ

VZM500 (VZM5) সিরিজ 5/2-ওয়ে মেকানিক্যাল ভালভ | মাঝারি প্রবাহ ইলাস্টিক সীল বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ

ব্র্যান্ড: SOLH by Richge Technology | SMC সামঞ্জস্যপূর্ণ 5-পোর্ট মেকানিক্যাল অ্যাকুয়েটেড নিউমেটিক ভালভ

1. পণ্য ওভারভিউ

     SOLH VZM5 (VZM500) সিরিজ হল একটিমাঝারি আকারের 5/2-পথ যান্ত্রিক নিয়ন্ত্রণ ভালভ SMC স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। উচ্চ-নির্ভরযোগ্য ইলাস্টিক রাবার সীল কাঠামো গ্রহণ করে, এতে স্থিতিশীল সিলিং, দ্রুত প্রতিক্রিয়া এবং 0.6 পর্যন্ত Cv মান সহ চমৎকার মাঝারি প্রবাহ কর্মক্ষমতা রয়েছে। স্ট্যান্ডার্ড Rc1/8 পোর্ট এবং সম্পূর্ণ ঐচ্ছিক অ্যাকচুয়েটর হেড দিয়ে সজ্জিত, এটি যান্ত্রিক সীমা ট্রিগারিং, ম্যানুয়াল জগ কন্ট্রোল এবং নিরাপত্তা সার্কিট ইন্টারলক সমর্থন করে। নমনীয় ফুট মাউন্টিং এবং মেনিফোল্ড ইন্টিগ্রেটেড ইনস্টলেশন, উচ্চ-ফ্রিকোয়েন্সি স্থায়িত্ব এবং প্রশস্ত চাপ অভিযোজনযোগ্যতা সহ, এটি ডুয়াল-সিলিন্ডার সিঙ্ক্রোনাইজেশন, বায়ুসংক্রান্ত সার্কিট স্যুইচিং এবং স্বয়ংক্রিয় উত্পাদন লাইনে যান্ত্রিক সীমা নিয়ন্ত্রণের জন্য আদর্শ মূলধারার মডেল হিসাবে কাজ করে।

2. কোর টেকনিক্যাল স্পেসিফিকেশন

3. পোর্ট ডেফিনিশন এবং সার্কিট মোড

  3.1 স্ট্যান্ডার্ড 5/2-ওয়ে মোড (দ্বৈত নিয়ন্ত্রণ / যান্ত্রিক নিয়ন্ত্রণ)

     1(P) = এয়ার সাপ্লাই পোর্ট, 2(A) = পজিটিভ আউটপুট পোর্ট, 3(B) = রিভার্স আউটপুট পোর্ট, 4(EXH) = এক্সহাস্ট পোর্ট, 5(EXH) = এক্সহাস্ট পোর্ট। দ্বিমুখী সুইচিং এবং বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির দ্রুত নিষ্কাশন উপলব্ধি করে।

  3.2 ঐচ্ছিক 5/3-ওয়ে মোড (মাঝারি অবস্থান)

     ঐচ্ছিক মধ্যম ক্লোজড টাইপ এবং মিডল প্রেসার রিলিফ টাইপ, নিউম্যাটিক পজিশনিং, প্রেসার রক্ষণাবেক্ষণ এবং সুনির্দিষ্ট স্ট্রোক নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে অবিকল অভিযোজিত।

  3.3 পাইলট পোর্ট স্পেসিফিকেশন

     EXH পাইলট পোর্ট M5×0.8 থ্রেড গ্রহণ করে। বাহ্যিক পাইলট সংস্করণটি স্বাধীন বায়ু উৎস নিয়ন্ত্রণ সমর্থন করে, কেন্দ্রীভূত বায়ুসংক্রান্ত নিয়ন্ত্রণ এবং বড়-প্রবাহ লুপ ম্যাচিং পরিস্থিতির জন্য উপযুক্ত।

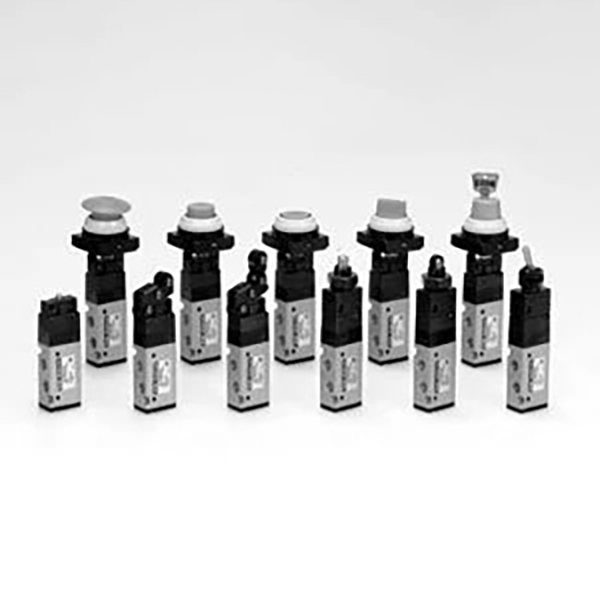

4. সম্পূর্ণ সিরিজ অ্যাকচুয়েটর হেড অপশন

5. মডেল কোডিং নিয়ম এবং সাধারণ মডেল

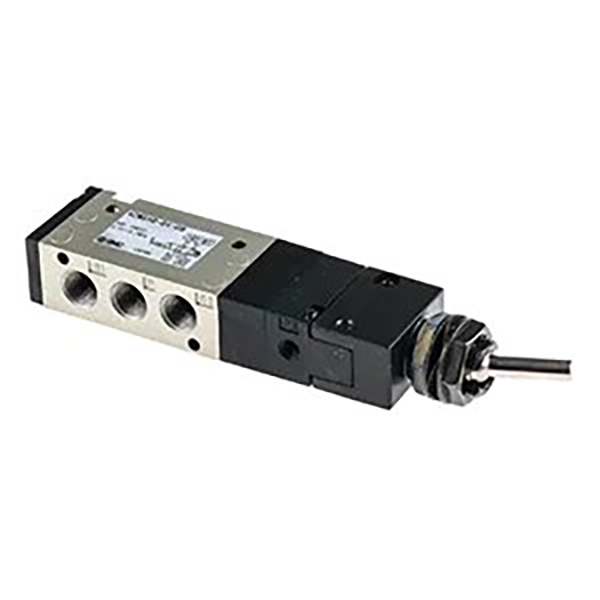

  5.1 মডেল ব্যাখ্যা (উদাহরণ: VZM550-01-08)

     • VZM550: স্ট্যান্ডার্ড 5/2-ওয়ে ইলাস্টিক সীল মৌলিক যান্ত্রিক ভালভ

     • পোর্ট কোড: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • অ্যাকচুয়েটর কোড: 08 = টগল লিভার; 01 = রোলার লিভার; 30 = পুশ বোতাম; 37 = ধাক্কা-টান

     • ঐচ্ছিক প্রত্যয়: -L = পা বন্ধনী সহ; -3=5/3-ওয়ে টাইপ; P = বহিরাগত পাইলট প্রকার

  5.2 হট-সেলিং স্ট্যান্ডার্ড মডেল

     • VZM550-01-01: 5/2-ওয়ে, বেসিক রোলার লিভার, Rc1/8 পোর্ট, সাধারণ যান্ত্রিক সীমা পরিস্থিতির জন্য পছন্দ করা হয়

     • VZM550-01-30: 5/2-ওয়ে, পুশ বোতামের ধরন, Rc1/8 পোর্ট, ম্যানুয়াল সরঞ্জাম জগ এবং ডিবাগিংয়ের জন্য উপযুক্ত

     • VZM550-01-37: 5/2-ওয়ে, পুশ-পুল টাইপ, Rc1/8 পোর্ট, ম্যানুয়াল লকিং এবং অ্যান্টি-মিসঅপারেশন নিয়ন্ত্রণের জন্য

     • VZM550-01-02: 5/2-ওয়ে, একমুখী রোলার লিভার, Rc1/8 পোর্ট, পেশাদার অ্যান্টি-রিবাউন্ড সীমা নিয়ন্ত্রণ

6. মূল পণ্যের সুবিধা

  6.1 স্ট্যান্ডার্ড মাঝারি বড় প্রবাহ

     সার্বজনীন Rc1/8 পোর্ট এবং Cv=0.6 ফ্লো সহগ দিয়ে সজ্জিত, মাঝারি-প্রবাহের বায়ুসংক্রান্ত সার্কিটের সাথে পুরোপুরি মেলে, ডুয়াল সিলিন্ডারের স্থিতিশীল সিঙ্ক্রোনাস অ্যাকশন এবং একাধিক অ্যাকচুয়েটরের নির্ভরযোগ্য সংযোগ উপলব্ধি করে।

  6.2 উচ্চ-স্থিতিশীলতা ইলাস্টিক সিলিং

     সমন্বিত রাবার ভালভ কোর ইলাস্টিক সিলিং কাঠামো, শূন্য ফুটো, স্থিতিশীল চাপ ধরে রাখা এবং দ্রুত প্রতিক্রিয়ার গতি সমন্বিত করে। এটি প্রচলিত শিল্প কাজের অবস্থার অধীনে দীর্ঘ পরিষেবা জীবন এবং অতি-কম রক্ষণাবেক্ষণ খরচ সরবরাহ করে।

  6.3 সম্পূর্ণ-কভারেজ ট্রিগার মোড

     রোলার, প্লাঞ্জার, টগল লিভার, বোতাম এবং পুশ-পুল প্রকারগুলি সম্পূর্ণরূপে যান্ত্রিক সীমা, স্বয়ংক্রিয় ট্রিগারিং, ম্যানুয়াল ডিবাগিং এবং সুরক্ষা ইন্টারলক অ্যাপ্লিকেশন পরিস্থিতিগুলিকে কভার করে সহ সম্পূর্ণ অ্যাকচুয়েটর বিকল্পগুলি।

 6.4 বৈচিত্রপূর্ণ নমনীয় ইনস্টলেশন

     স্বাধীন ফুট বন্ধনী ইনস্টলেশন এবং বহুগুণ সমন্বিত ক্লাস্টার ইনস্টলেশন সমর্থন করে। নির্বিচারে EXH পোর্টগুলি নিষ্কাশনের জন্য পাইপ করা যেতে পারে, ঘন প্যানেল বিন্যাস এবং সীমিত ইনস্টলেশন স্থানের সাথে খাপ খাইয়ে নিতে পারে।

  6.5 উচ্চ-ফ্রিকোয়েন্সি শিল্প স্থায়িত্ব

     চমৎকার প্রভাব এবং কম্পন প্রতিরোধের সাথে 300c.p.m উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক অপারেশনকে সমর্থন করে। এটি স্থিরভাবে ভারী শিল্প সরঞ্জামের দীর্ঘমেয়াদী ক্রমাগত অপারেশনের সাথে খাপ খায়।

  6.6 এক্সটার্নাল পাইলট এক্সপান্ডেবল ডিজাইন

     ঐচ্ছিক বহিরাগত পাইলট নিয়ন্ত্রণ মোড দূরবর্তী এবং কেন্দ্রীভূত বায়ু উৎস নিয়ন্ত্রণ উপলব্ধি করে, বড়-প্রবাহ প্রধান সার্কিট এবং স্বয়ংক্রিয় সমন্বিত বায়ুসংক্রান্ত সিস্টেমের মিলিত চাহিদা পূরণ করে।

7. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • ডুয়াল-সিলিন্ডার সিঙ্ক্রোনাস কন্ট্রোল: চলমান সামঞ্জস্য উন্নত করতে স্বয়ংক্রিয় সরঞ্জামগুলিতে ডবল সিলিন্ডারের সমলয়িক সমবায় ক্রিয়া নিশ্চিত করুন।

     • বায়ুসংক্রান্ত সার্কিট সুইচিং: জিগস এবং ফিক্সচারের ক্ল্যাম্প/আনক্ল্যাম্প স্যুইচিং, স্টেশন সুইচিং এবং বায়ুসংক্রান্ত লুপ দিকনির্দেশক নিয়ন্ত্রণ।

     • যান্ত্রিক সীমা ট্রিগারিং: স্ট্রোক ইন-প্লেস সিগন্যাল ট্রিগারিং এবং রোলার লিভার অ্যাকচুয়েটরগুলির মাধ্যমে যান্ত্রিক ইন্টারলক সুরক্ষা।

     • ম্যানুয়াল অপারেশন কন্ট্রোল: ইকুইপমেন্ট ডিবাগিং, ম্যানুয়াল জগ স্টার্ট/স্টপ এবং প্যানেল ম্যানুয়াল কন্ট্রোল বোতাম এবং পুশ-পুল প্রকারের মাধ্যমে।

     • নিরাপত্তা সুরক্ষা সার্কিট: জরুরী স্টপ রিসেট এবং লকযোগ্য এবং মাশরুম মাথা actuators সঙ্গে নিরাপত্তা দরজা ইন্টারলক সুরক্ষা.

     • ইন্ডাস্ট্রি জেনারেল অটোমেশন: প্যাকেজিং, মুদ্রণ এবং ইলেকট্রনিক উত্পাদন সরঞ্জামের জন্য উচ্চ-ফ্রিকোয়েন্সি অবস্থান নিয়ন্ত্রণ এবং মাল্টি-অ্যাকচুয়েটর লিঙ্কেজ।

8. ভিএম সিরিজ মডেল নির্বাচন তুলনা

এক বাক্যের সারাংশ

     SOLH VZM500 (VZM5) সিরিজ 5/2-ওয়ে মেকানিকাল ভালভ একীভূত করেRc1/8 স্ট্যান্ডার্ড পোর্ট, Cv0.6 মাঝারি বড় প্রবাহ, পূর্ণ-সিরিজ মাল্টি-ফাংশন অ্যাকুয়েটর এবং নমনীয় ইনস্টলেশন মোড, স্বয়ংক্রিয় ডুয়াল-সিলিন্ডার সিঙ্ক্রোনাস নিয়ন্ত্রণ এবং বায়ুসংক্রান্ত সার্কিট সুইচিং সিস্টেমের জন্য আদর্শ মূলধারার মূল উপাদান।
