ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

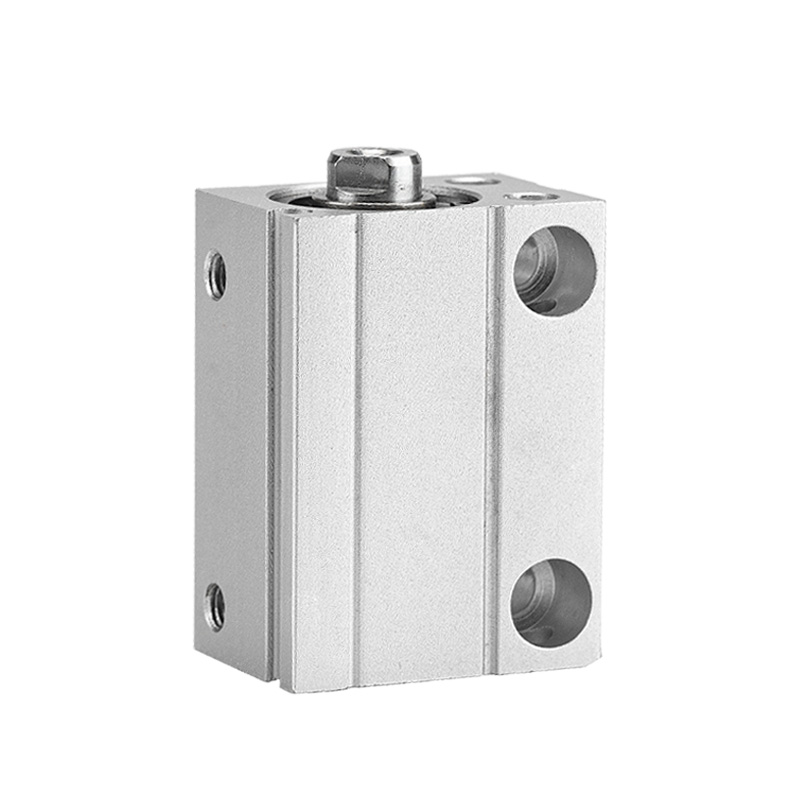

SOLH CDUJB সিরিজের আল্ট্রা-মিনি ফ্রি মাউন্ট সিলিন্ডার সীমিত ইনস্টলেশন স্থান সহ সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড CU সিরিজের তুলনায়, সামগ্রিক দৈর্ঘ্য 64% কমেছে এবং ভলিউম 70% কমেছে। স্কয়ার কমপ্যাক্ট বডি বন্ধনী ছাড়া মাল্টি-সারফেস সরাসরি মাউন্ট করার অনুমতি দেয়। অবস্থান সনাক্তকরণের জন্য CDUJB বিল্ট-ইন চুম্বক দিয়ে সজ্জিত। 3C ইলেকট্রনিক্স, চিকিৎসা যন্ত্র এবং সেমিকন্ডাক্টর নির্ভুলতা অটোমেশনে ব্যাপকভাবে গৃহীত।
|
মডেল |
বৈশিষ্ট্য |
আবেদন |
| CUJB |
চুম্বক রিং ছাড়া, কোন সেন্সর মাউন্টিং |
অবস্থান প্রতিক্রিয়া ছাড়াই কম খরচে মাইক্রো লাইট লোড |
| সিডিইউজেবি |
অন্তর্নির্মিত চুম্বক, CMSH/DMSH, D-M9BV সুইচগুলির সাথে সামঞ্জস্যপূর্ণ |
অটোমেশন স্ট্রোক অবস্থান সংকেত প্রয়োজন |
| সিডিইউজেএস |
পরিষ্কার সংস্করণ, তামা-মুক্ত উপাদান |
মেডিকেল ডিভাইস, অর্ধপরিবাহী পরিষ্কার ঘর |
-- সুপার কমপ্যাক্ট স্কোয়ার বডি, ঘন বিন্যাস এবং এমবেডেড জিগের জন্য উপযুক্ত;
-- মাল্টি-সাইড মাউন্টিং হোল নীচে, পাশে এবং শেষ মুখে, যে কোনও অভিযোজন থেকে ইনস্টল করুন;
-- অন্তর্নির্মিত চুম্বক (CDUJB), প্রসারিত/প্রত্যাহার অবস্থান সনাক্ত করার জন্য দ্বৈত সেন্সর স্লট;
-- ঘনিষ্ঠভাবে সাজানো সিলিন্ডারের জন্য পারস্পরিক হস্তক্ষেপ এড়াতে MU-S025 চৌম্বকীয় ঢাল প্লেট ঐচ্ছিক;
-- ঐচ্ছিক রাবার শেষ কুশন ক্ষুদ্র workpieces জন্য প্রভাব কমাতে;
-- CDUJS তামা-মুক্ত নকশা পরিষ্কার পরিবেশের জন্য ধাতব বৃষ্টিপাত এড়ায়।

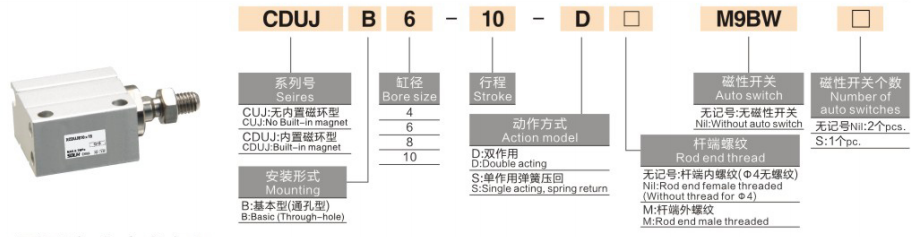

1. উদাহরণ: CDUJB8×15D-M
-- CDUJB: সিরিজ কোড (C = অন্তর্নির্মিত চুম্বক; CUJB = অ-চুম্বক)
-- 8: বোরের আকার (মিমি): 4,6,8,10,12,16,20
-- 15: স্ট্রোকের দৈর্ঘ্য (মিমি)
-- D: দ্বৈত অভিনয়; S: একক অভিনয় বসন্ত ফিরে
-- এম: বাহ্যিক থ্রেড রড; কোন চিহ্ন নেই = অভ্যন্তরীণ থ্রেড; রড থ্রেড ছাড়া φ4/φ6
|
প্যারামিটার |
স্পেসিফিকেশন |
| বোর সাইজ |
4,6,8,10,12,16,20 মিমি |
| স্ট্যান্ডার্ড স্ট্রোক |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| অভিনয়ের ধরন |
ডাবল অভিনয় (প্রধান), একক অভিনয় বসন্ত ফিরে |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং: 0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8); একক অভিনয়:0.35~0.7MPa (φ4) |
| প্রমাণ চাপ |
1.0 MPa |
| তাপমাত্রা পরিসীমা |
অ-চুম্বক: -10~70℃; চুম্বক সংস্করণ: -10~60℃ |
| পিস্টন গতি |
50~500 মিমি/সেকেন্ড |
| কুশন |
কোন কুশন/রাবার বাফার ঐচ্ছিক |
| পোর্ট থ্রেড |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| তৈলাক্তকরণ |
তেল মুক্ত অপারেশন |
| স্ট্রোক সহনশীলতা |
±0.5 মিমি |
|
বোর (মিমি) |
এলাকা (মিমি²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ সাধারণ অ্যাপ্লিকেশন
-- 3C ইলেকট্রনিক্স মাইক্রো জিগ, চিপ পরিবহন, সংযোগকারী সন্নিবেশ;
-- চিকিৎসা সরঞ্জাম নমুনা প্রক্রিয়াকরণ, মাইক্রো পুশিং প্রক্রিয়া;
-- সেমিকন্ডাক্টর ওয়েফার পজিশনিং, ক্লিন রুম মিনিয়েচার অ্যাকচুয়েটর;
-- অটোমেশন স্টপার, শর্ট স্ট্রোক ক্ল্যাম্পিং এবং পজিশনিং।
⚠️ নির্বাচন অনুস্মারক
-- ভারী সাইড অফসেট লোডের জন্য উপযুক্ত নয়; পার্শ্বীয় বল বিদ্যমান থাকলে গাইড যোগ করুন।
-- একাধিক সিলিন্ডার পাশাপাশি ইনস্টল করার সময় চৌম্বকীয় ঢাল প্লেট প্রয়োজন।
SOLH CDUJB আল্ট্রা কমপ্যাক্ট ফ্রি মাউন্ট নিউমেটিক সিলিন্ডার মাল্টি-ডিরেকশন ব্র্যাকেটলেস ইনস্টলেশন সক্ষম করে, 3C, মেডিকেল এবং সেমিকন্ডাক্টর শিল্পে সীমিত-স্পেস নির্ভুলতা অটোমেশনের জন্য আদর্শ মাইক্রো লিনিয়ার অ্যাকচুয়েটর।
